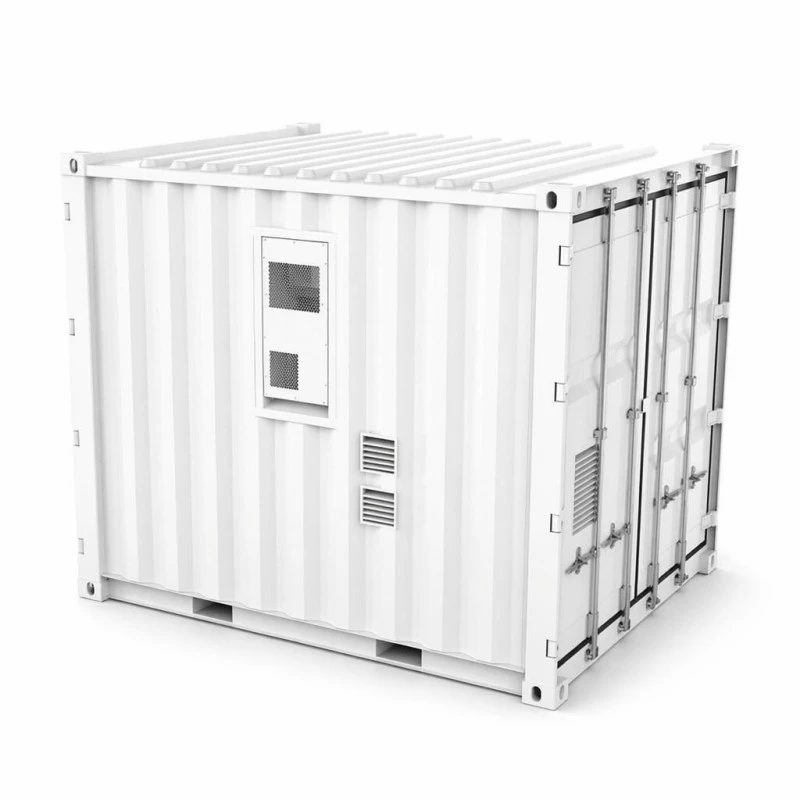

Kontejnerový bateriový systém ukládání energie v užitkovém měřítku

Co přijede na kamionu

Konvenční megawatthodinové projekty se montují na místě: balíky dorazí na paletách, regály se zvednou, kabely se vytahají a polovinu doby uvádění do provozu stráví hledáním chyb v zapojení, ke kterým došlo během týdne instalace. Kontejnerový bateriový systém ukládání energie v užitkovém měřítku tuto sekvenci obrátí. 48 nebo 55 bateriových sad, klimatizační smyčka, aerosolové a perfluorhexanonové požární systémy a monitorovací kabeláž jsou integrovány v naší továrně v Yueqing, testovány jako jeden systém a dodávány jako jedna jednotka 3048*2438*2591 mm. Po příjezdu jej posádka umístí na připravenou podložku, natáhne kabel pro spodní vstup DC do projektového PCS/EMS a předá uvedení do provozu. Čas montáže v továrně se přesune mimo vaši kritickou cestu, což je obvykle smyslem nákupu kontejneru spíše než regálového systému.

Pět čísel, která definují dvě varianty

Jmenovitá kapacita 1060 kWh a 1215 kWh ze stejné skříně: 48 balení versus 55 balení článků LFP 3,2V/314Ah, takže půdorys, podložka a plán jeřábu se mezi variantami nemění.

Architektura řetězce se liší designem — 4P264S pro jednotku 1060kWh při jmenovitém 844,8VDC, 5P242S pro jednotku 1215kWh při 774,4VDC — zatímco obě zůstávají uvnitř okna 680~950VDC, které většina velkých PCS platforem přijímá.

Standardní nabíjecí a vybíjecí proud je u obou 200A, při rychlosti 0,5CP, což udržuje stejnosměrný výstup kontejneru kompatibilní s typickými návrhy sběrnic projektu.

Účinnost systému je udávána maximálně 88 % při 0,5 °C, měřeno na jedno nabití a jedno vybití — údaj zahrnuje i pomocná zařízení, nejen řetězec baterie.

Životnost je uváděna jako více než 8000 cyklů při 0,5C a 25°C s alespoň 80% zachováním energie a provozní pásmo 0°C až +50°C odpovídá klimatizovanému interiéru.

Technické specifikace

Kategorie	Parametr	Model s výkonem 1060 kWh	Model 1215 kWh
DC strana	Jmenovitá kapacita	1060 kWh	1215 kWh
	Typ buňky	LFP 3,2V/314Ah	LFP 3,2V/314Ah
	Řetězec bateriového systému	4P264S	5P242S
	Specifikace PACK	70,4V314Ah	70,4V314Ah
	ŽÁDNÝ. z BALENÍ	48 KS	55 KS
	Jmenovité napětí	844,8 V DC	774,4 V DC
	Rozsah napětí	680~950VDC	680~950VDC
	Standardní nabíjecí/vybíjecí proud	200A	200A
Parametry systému	Účinnost systému	MAX.účinnost 88% @0,5C / 1 nabití 1 vybití	MAX.účinnost 88% @0,5C / 1 nabití 1 vybití
	Životnost systému	>8000krát (0,5C@25°C) Míra zadržování energie ≥ 80 %	>8000krát (0,5C@25°C) Míra zadržování energie ≥ 80 %
	Způsob zapojení	DC spodní vstup	DC spodní vstup
	Rychlost nabíjení a vybíjení	0,5 CP	0,5 CP
	Metoda tepelného managementu	Inteligentní vzduchem chlazená klimatizace	Inteligentní vzduchem chlazená klimatizace
	Komunikační protokol	CAN/Eth/RS485 (4G volitelné)	CAN/Eth/RS485 (4G volitelné)
	Systém požární ochrany	Aerosol a perfluorhexanon	Aerosol a perfluorhexanon
	IP hodnocení	IP54	IP54
	Velikost produktu	3048*2438*2591 mm	3048*2438*2591 mm
	Hmotnost produktu	9500 kg	10500 kg
Environmentální požadavky	Rozsah provozních teplot	0 °C~+50 °C	0 °C~+50 °C
	Rozsah provozní vlhkosti	0~95% RH (bez kondenzace)	0~95% RH (bez kondenzace)
	Provozní výška	2000 m (>2000 m snížení výkonu)	2000 m (>2000 m snížení výkonu)
	Osvědčení	BALENÍ: CE ROHS UN38.3 MSDS	BALENÍ: CE ROHS UN38.3 MSDS
	Záruka	5 let	5 let

Stránky, které provádějí megawatthodinu

Průmyslové parky s 2–4hodinovými večerními špičkami a tarifní strukturou, která odměňuje posunutí tohoto okna.

Výměna dieselového generátoru: 1060 kWh při vybíjení 200 A pokrývá skromnou průmyslovou zátěž přes typické okno výpadku bez logistiky paliva.

Solární nebo větrné farmy, které potřebují upevnit výkon a zachytit výrobu, která by jinak byla omezena.

Distribuční společnosti odkládají modernizaci rozvodny tím, že oholí špičku napáječe na sezónu nebo dvě.

Vzdálené těžební a ostrovní lokality, kde jsou bateriové prostory vybudované na místě nepraktické a jedinou spolehlivou možností je továrně testovaná dodávka.

Jak prefabrikovaný projekt přichází online

Sekvence projektu začíná civilním balíčkem: plochá betonová podložka dimenzovaná na bodové zatížení 9500-10500 kg, kabelový žlab do pozice kontejneru a volný prostor pro odvod tepla klimatizací.

Zvedání je operace jedním jeřábem. Obálka a rohové odlitky jednotky 3048*2438*2591 mm jsou standardním kontejnerovým hardwarem, takže rozpěrná tyč a takeláž se spíše pronajímají, než aby se stavěly na zakázku.

Uvedení do provozu pak probíhá ve třech krocích: DC kabeláž přes spodní vstupní průchodku do PCS na místě, handshake CAN/Eth/RS485 s projektovým EMS (volitelný vzdálený přístup 4G) a akceptační sekvence, kdy je místní úřad nebo provozovatel sítě svědkem testů ochranného relé, nabíjení/vybíjení při 0,5 CP a kontroly přesnosti hlášení SOC. Po nastavení kontejneru nechte dva až tři dny práce na místě.

Uvnitř bezpečnostního a certifikačního souboru

Dva nezávislé protipožární látky: aerosol působí uvnitř objemu balení, zatímco perfluorhexanon zaplavuje prostor kontejneru – dvojice pokrývá tepelné jevy na obou stupních.

Krytí IP54 s DC spodním vstupem, takže kontejner toleruje déšť a prach na místě, zatímco elektrické prostupy zůstávají nízké a chráněné.

Balení obsahují CE a RoHS; kompletní vybavení je dodáváno s dokumentací UN38.3 a MSDS požadovanou pro přepravu, clo a pojištění místa.

Inteligentní vzduchem chlazená klimatizace drží řetězec 48-55 pack v úzkém teplotním pásmu; ovladač spíše moduluje než tvrdě cykluje.

Provozní obálka je 0°C až +50°C okolí s 0-95% RH bez kondenzace a 2000 m nadmořská výška s nižším snížením – čísla, která stojí za to zkontrolovat na místě vašeho projektu.

Každý kontejner dokončí plné nabití a vybití 0,5 CP se záznamem na úrovni balení v továrně, než jsou dveře zapečetěny pro odeslání.

Osm kroků uvnitř elektrárny Yueqing

1. Příjem článků – 314Ah články LFP jsou při dodání dávkově odebírány z hlediska kapacity a vnitřního odporu.

2. Sestavení sady — 70,4V/314Ah sady jsou svařené, propojené, osazené paketem BMS a testovány na izolaci.

3. Výroba kontejneru – kryt je řezán, svařen a potažen antikorozní ochranou na stejném patře jako ostatní energetické produkty společnosti.

4. Instalace do racku – sady se montují v uspořádání stringů 4P264S nebo 5P242S s vedením DC sběrnice.

5. Tepelné a protipožární vybavení – klimatizační jednotky, potrubí, generátory aerosolu a perfluorhexanonové lahve jsou instalovány a funkční.

6. Zapojení a řízení — monitorování, komunikační brány a průchodka DC spodního vstupu jsou zakončeny na rozhraní projektu.

7. Tovární přejímací test – plné cyklování 0,5 CP s napětím na úrovni balení a teplotou zaznamenanými proti sériovému číslu.

8. Těsnění a balení – dveře utěsněné, indikátory otřesů namontované, jednotka připravená pro kontejnerové stání.

Kontrola velikosti reality v měřítku kontejneru

Kupte si variantu, která odpovídá vašemu expedičnímu oknu, ne větší číslo. Jednotka 1060 kWh dodává standardně 200 A na sběrnici 844,8 V DC; jednotka 1215 kWh nabízí více energie při nižším jmenovitém napětí 774,4 V DC. Před odpojením PO zkontrolujte, jaké napětí je v pracovním rozsahu vašeho PCS.

Chlazení vzduchem má skutečné limity. Pokud vaše místo pravidelně překračuje +50 °C nebo se nachází ve vlhkém tropickém klimatu, kde klimatizace běží nepřetržitě při plné zátěži, kapalinou chlazený produkt bude udržovat teplotu buněk plošší a může být vhodnější. Říkáme to spíše v nabídce než po dodání.

Pod 500 kWh potřebného úložiště má tento kontejner špatný tvar. Výrobek ve skříňovém měřítku stojí méně na přepravu, jeřáb a místo a můžeme vás nasměrovat na jeden ze stejného sortimentu.

Otázky k EPC cenám

Zeptejte se, zda je údaj o účinnosti na úrovni systému během jednoho cyklu nabití a vybití – naše maximální hodnota je 88 % při 0,5 °C, včetně pomocných zařízení.

Zeptejte se, zda tvrzení o životnosti cyklu uvádí rychlost, teplotu a retenční práh – „8000 cyklů“ bez podmínek je marketingová věta, nikoli specifikace.

Zeptejte se, kolik hasičských prostředků je uvnitř. Aerosol plus perfluorhexanon je konfigurace, kterou pojišťovny stále častěji zapisují do svých požadavků.

Zeptejte se, co se stane s dobou uvedení do provozu, pokud PCS v místě používá jiný komunikační protokol – CAN, Ethernet a RS485 jsou zde standardní, 4G vzdálené volitelné.

Obchodní podmínky: výroba probíhá 30-40 pracovních dní u standardního kontejneru, pětiletá záruka a baterie jsou vyměnitelné v terénu bez vyjmutí kontejneru.

Zvedání, doprava a celnice

Při 3048*2438*2591mm a 9500kg (1060kWh) nebo 10500kg (1215kWh) se jednotka pohybuje na valníku s jeřábem na obou koncích. Vysokozdvižné vozíky nejsou dimenzovány pro tuto hmotnost; naplánujte lanoví a příložný jeřáb, než přijede kamion.

Protože je baterie nainstalována a nabita, kontejner se přepravuje jako nebezpečné zboží UN3480. Připravujeme zprávu UN38.3, bezpečnostní list a prohlášení o balení; měli byste si rozpočítat zhruba jeden týden navíc na dodací lhůtu rezervace na místě původu oproti běžnému nákladu.

Standardní podmínky jsou FOB Ningbo nebo Shanghai s dostupným CIF; Jednotka se pohybuje jako jeden ekvivalentní náklad o výšce 40 stop a pozemní dodávka ve vaší zemi vyžaduje průchodnost trasy pro náklad o šířce 3 metry a hmotnosti 10,5 tuny.

Záruční a kapacitní servis

Pětiletá záruka na packy, klimatizaci, požární systémy a monitoring jako jeden dodaný systém.

Kapacita je zaručena na udržení alespoň 80 % jmenovité energie při uvedeném cyklování 0,5 °C; Sledování degradace používá jako základ protokol o přijetí z výroby.

Balíčky jsou moduly vyměnitelné na místě – slabé balení je vyměněno za několik hodin, aniž by došlo k vyjmutí kontejneru nebo přerušení zbytku řetězce.

Vzdálené monitorování přes CAN/Eth/RS485 s volitelným 4G umožňuje našemu servisnímu týmu číst data na úrovni balení a naplánovat návštěvu dříve, než operátor uvidí posun kapacity.

Roční servis: čištění vzduchového filtru, kontrola tlaku hasiva, ověření utahovacího momentu koncovky a běhu kapacity; náhradní balení expedujeme do 5-7 pracovních dnů.

Chyby při přípravě webu, které stojí týdny

Špatně: nalít podložku před kontrolou kývání dveří kontejneru a vůle klimatizace. Vpravo: Před objednáním betonu označte půdorys 3048*2438 mm plus 1 m servisní koridor.

Špatně: za předpokladu, že jednotka o hmotnosti 9500 kg může být smykována vysokozdvižným vozíkem. Vpravo: jeřáb z rohových odlitků pomocí rozmetadla — plán takeláže by měl existovat před odjezdem náklaďáku z přístavu.

Špatně: ponechání stejnosměrné spodní průchodky zakopané pod výplní kabelového výkopu. Vpravo: ukončit a utěsnit ucpávku během týdne umístění, před zasypáním výkopu.

Špatně: vynechání kontroly vlhkosti, protože „má IP54“. Vpravo: provozní pásmo je 0-95% RH bez kondenzace; odvlhčovač je levné pojištění v monzunových oblastech.

Špatně: připojení bateriové sběrnice k PCS mimo okno 680~950VDC. Vpravo: ověřte, zda PCS projektu akceptuje jmenovité napětí varianty (844,8 V nebo 774,4 V) před zapnutím napájení.

Terénní poznámky z megawatthodinových projektů

Developer v Taškentu v Uzbekistánu objednal koncem roku 2024 jednotku o výkonu 1060 kWh pro komerční komplex s rozpětím nočních/denních tarifů. Jejich projektový inženýr oznámil, že kontejner generuje příjmy do devíti dnů od okamžiku, kdy jej jeřáb zvedl z plošiny, a poznamenal, že handshake EMS přes RS485 trval jedno odpoledne mapování parametrů – déle než fyzická instalace.

Solární developer v Antananarivo na Madagaskaru spojil variantu 1215 kWh se stávající fotovoltaickou farmou. Jejich zpětná vazba se soustředila na klimatizaci: v ostrovním vedru bylo zatížení chlazení vyšší, než navrhoval technický list, a před objednáním druhé jednotky nás požádali o tabulku snížení při +45 °C.

Těžební dodavatel v Almaty v Kazachstánu použil kontejner jako zálohu pro zpracovatelský závod. Jejich elektrotechnický dozor chválil instalaci s jedním výtahem, ale stěžoval si, že komunikační kabely potřebovaly delší tovární koncové části – stejnosměrná spodní vstupní poloha znamenala, že jejich příkop vedl o 4 m dále, než bylo plánováno.

Otázky, které se kupující ptají před rezervací kontejneru

Otázka: Jaký je rozdíl mezi těmito dvěma variantami?

Odpověď: Energie a uspořádání řetězců — 48 balení u 4P264S (844,8 VDC) pro 1060 kWh, 55 balení u 5P242S (774,4 VDC) pro 1215 kWh, stejné pouzdro.

Otázka: Obsahuje kontejner PCS?

Odpověď: Ne – jedná se o úložiště na straně DC. Připojuje se k vašemu PCS/EMS projektu přes CAN, Ethernet nebo RS485 (volitelně 4G).

Otázka: Jak se odesílá?

Odpověď: Jako nebezpečné zboží UN3480 na valníku nebo jako kontejnerový náklad, se zprávou UN38.3 a MSDS, které jsme připravili.

Otázka: Jaký je standardní nabíjecí/vybíjecí proud?

A: 200A na obou variantách, při rychlosti 0,5CP, v rozmezí napětí 680~950VDC.

Otázka: Jak dlouho trvá uvedení místa do provozu?

Odpověď: Dva až tři dny na stejnosměrné zapojení, komunikační handshake a svědecké akceptační testy, za předpokladu, že je podložka připravena.

Otázka: Jaká je skutečná účinnost?

Odpověď: Maximálně 88 % při 0,5 C měřeno na jedno nabití a jedno vybití, včetně pomocných zařízení.

Otázka: Jak dlouho vydrží baterie?

A: Více než 8000 cyklů při 0,5C a 25°C s alespoň 80% zachováním energie; teplejší okolní podmínky to zkracují.

Otázka: Jaká je dodací lhůta?

A: 30-40 pracovních dnů pro standardní kontejner; rezervace DG v místě původu přidává zhruba týden k plánu plaveb.
