OEM dělené DC nabíječky pro přizpůsobená řešení nabíjení EV

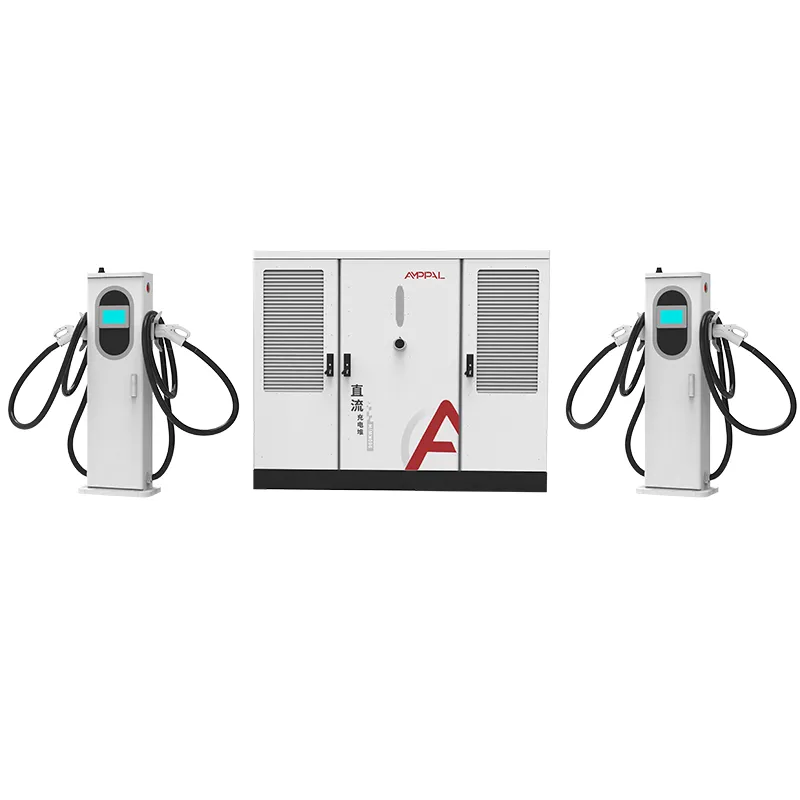

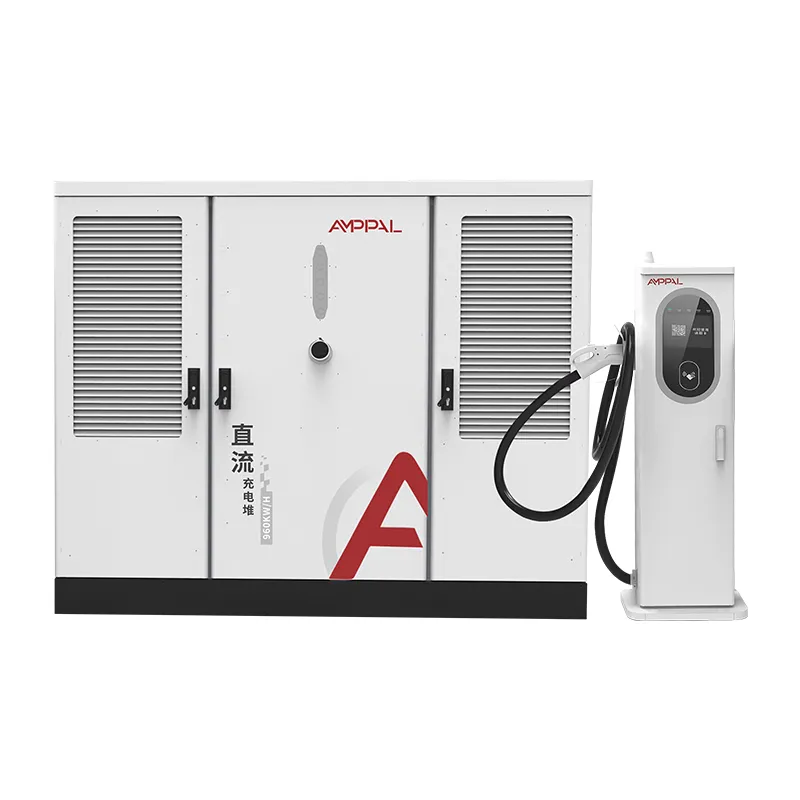

S tím, jak se přijetí elektrických vozidel ve veřejných sítích, vozových depech a komerčních objektech zrychluje, jsou fyzická omezení nabíjecí infrastruktury více prověřována než kdykoli předtím.Split-Type DC nabíječkypředstavují odlišný technický přístup, který odděluje skříň pro konverzi energie od dávkovače. Tato konfigurace umožňuje instalačním technikům umístit těžkou elektroniku generující teplo mimo veřejné prostory a zároveň zachovat nabíjecí bod kompaktní, tichý a snadno udržovatelný. AMPPAL zdokonalil tuto architekturu do produktové řady, která vyvažuje vysoký výkon, flexibilní nasazení a robustní komunikaci pro náročná komerční prostředí.

Trh s nabíjením elektrických vozidel se posunul daleko za hranice jednoduchých AC nástěnných boxů. Vysokovýkonné stejnosměrné nabíjení nyní vyžaduje zařízení, které dokáže nepřetržitě dodávat 120 kW až 360 kW a zároveň přežije drsné počasí, častou manipulaci s kabely a nepřetržitý provoz. Konstrukce děleného typu toho dosahuje izolací dvou funkčních bloků: napájecí skříňky a dávkovače. Napájecí skříň obsahuje ochranu vstupu AC, moduly usměrňovače, rozvod stejnosměrné sběrnice a hlavní ovladač. Ve stojanu je nabíjecí kabel, konektor, uživatelská obrazovka, čtečka RFID a nouzové zastavení. Mezi nimi vede stíněná stejnosměrná sběrnice, která odděluje napájecí a řídicí signály. AMPPAL vytváří všechny tyto prvky interně a zajišťuje kompatibilitu napříč celým sortimentem produktů.

AMPPAL split-type DC nabíječky: Technické parametry hlubokého ponoru a aplikace

Systémy stejnosměrného proudu děleného typu AMPPAL jsou navrženy pro vysoce využívaná prostředí, jako jsou dálniční servisní centra, vozové parky, letištní parkoviště a maloobchodní nabíjecí uzly. Produktová řada zahrnuje čtyři primární jmenovité výkony, z nichž každá je navržena tak, aby sloužila jiné dostupnosti napájení na místě a požadavkům na propustnost vozidla. Následující části podrobně popisují elektrické, mechanické a komunikační charakteristiky, které definují řadu.

Základní elektrické specifikace

• Rozsah vstupního napětí: 380–480 V AC ±15 %, třífázové, 50/60 Hz
• Vstupní účiník: ≥0,99 při plném zatížení
• Celkové harmonické zkreslení (THD): ≤5 % při jmenovitém vstupním napětí
• Rozsah výstupního napětí: 200–1000 V DC, vhodné pro 400 V a 800 V bateriové platformy
• Výstupní proud: 0–250 A trvale na dávkovač, s volitelnými 500 A kapalinou chlazenými výstupy u konfigurací 240 kW a 360 kW
• Přesnost napětí: ±0,5 % v celém výstupním rozsahu
• Přesnost proudu: ±1% pro výstupní proudy nad 30 A
• Spotřeba energie v pohotovostním režimu: ≤ 25 W pro dávkovač, ≤ 50 W pro napájecí skříň
• Špičková účinnost: ≥95,5 %, v závislosti na konfiguraci modulu a okolní teplotě
• Účinnost napájecího modulu: ≥96 % při polovičním zatížení, ≥95 % při plném zatížení
• Granularita sdílení výkonu: 12,5 kW kroky mezi dávkovači připojenými ke stejné skříni
• Kompenzace poklesu napětí DC sběrnice: automatická na základě délky kabelu a proudu

Tabulka parametrů řady DC nabíječky rozděleného typu

Mechanické a instalační parametry

• Rozměry napájecí skříně (V׊×H): 1 800 mm × 800 mm × 600 mm pro ASDC120; 2 000 mm × 900 mm × 800 mm pro ASDC180, ASDC240 a ASDC360
• Rozměry dávkovače (V׊×H): 1 650 mm × 500 mm × 260 mm
• Hmotnost napájecí skříně: 350 kg až 680 kg v závislosti na jmenovitém výkonu a počtu modulů
• Hmotnost dávkovače: 65 kg až 120 kg v závislosti na délce kabelu a možnosti chlazení
• Montáž: stojací s kotevními šrouby pro skříň i dávkovač; k dispozici možnost nástěnného dávkovače
• Délka kabelu od napájecí skříně k dávkovači: 5 m až 100 m pomocí stíněných kabelů DC sběrnice AMPPAL
• Délka nabíjecího kabelu dávkovače: 3,5 m, 5 m nebo 7,5 m; delší kabely dostupné s kapalinovým chlazením
• Hladina hluku: ≤65 dB(A) na 1 m pro napájecí skříň; ≤55 dB(A) pro dávkovač
• Odolnost proti vandalismu: IK10 na předním panelu výdejního stojanu a tlačítko nouzového zastavení
• Požadavek na základ: plochá betonová podložka s minimální pevností v tlaku 25 N/mm²

Funkce ochrany, bezpečnosti a komunikace

• Ochrana vstupu: přepětí, podpětí, ztráta fáze, nadproud, přepěťová ochrana Typ 2 dimenzovaná na 40 kA
• Ochrana výstupu: nadproudová, zkratová, přepěťová, detekce přepólování, hlídání izolace
• Ochrana proti zemnímu spojení: 30 mA AC a 6 mA DC monitorování reziduálního proudu v souladu s IEC 61851-1
• Monitorování teploty: nezávislá čidla na napájecích modulech, napájecí skříni, dávkovači, kontaktech konektoru a smyčce chlazení kapaliny
• Nouzové zastavení: fyzické tlačítko na každém stojanu a dálkové zastavení prostřednictvím řídicího systému
• Ověření uživatele: RFID, NFC, QR kód mobilní aplikace, volitelná čtečka kreditních karet
• Displej: 10,1palcový barevný dotykový displej průmyslové třídy s antireflexní vrstvou a citlivostí v rukavicích
• Síťová konektivita: Ethernet, 4G LTE, Wi-Fi, volitelně dual SIM pro redundantní mobilní připojení
• Integrace backendu: OCPP 1.6J/2.0.1, OpenADR, Modbus TCP, volitelně ISO 15118 Plug & Charge
• Aktualizace firmwaru: vzduchem přes cloudovou platformu AMPPAL nebo místní USB
• Diagnostika: vzdálené hlášení chyb, autotest při spuštění, uložení protokolu událostí až 100 000 záznamů s časovým razítkem
• Kybernetická bezpečnost: šifrování TLS 1.3, konfigurovatelná pravidla brány firewall, bezpečné spouštění a podepsané balíčky firmwaru

Společné scénáře nasazení pro architekturu Split-Type

• Dálniční servisní oblasti s omezeným prostorem na čerpacích ostrovech a přísnými požadavky na vizuální značku
• Podzemní garáže, kde je odvod tepla z jednotek all-in-one omezen ventilační kapacitou
• Skladiště vozového parku s více výdejními stojany napájenými z centrální rozvodné skříně umístěné v blízkosti hlavní elektrické místnosti
• Nákupní centra a pohostinská zařízení, kde hardware orientovaný na veřejnost musí zůstat kompaktní a tichý
• Stávající závody procházející modernizací napájení, kde lze elektrické skříně instalovat do mechanických místností a dávkovače přidávat postupně
• Pobřežní nebo průmyslová prostředí, kde citlivá elektronika těží z toho, že se vzdaluje od korozivního nebo prašného vzduchu

Často kladené otázky o nabíječkách stejnosměrného proudu typu Split

Co je dělená DC nabíječka a jak se liší od jednotky typu vše v jednom?

DC nabíječka děleného typu odděluje elektroniku převodu energie od rozhraní dávkovače. V jednotce vše v jednom sdílejí usměrňovače, napájecí moduly, chladicí zařízení a uživatelské rozhraní jeden kryt, který může být velký, těžký a tepelně náročný. V systému rozděleného typu jsou v napájecí skříni umístěny konverzní moduly AC-na-DC a hlavní ochranná zařízení, zatímco dávkovač obsahuje nabíjecí kabel, konektor, obrazovku a čtečku plateb. Oba tyto spojuje stíněná DC sběrnice. Tato konstrukce umožňuje instalaci objemného napájecího rozvaděče v mechanické místnosti, za stěnou nebo na méně viditelném místě, přičemž na parkovacím místě zůstává tenký dávkovač. Oddělení také zjednodušuje chlazení, snižuje hluk v blízkosti uživatelů a umožňuje, aby jedna napájecí skříň obsluhovala více dávkovačů.

Jaké podmínky na místě upřednostňují dělené DC nabíječky AMPPAL před nabíječkami all-in-one?

Dělené stejnosměrné nabíječky AMPPAL jsou upřednostňovány tam, kde je místo instalace omezeno větráním, přísnými limity hluku nebo estetickými omezeními. Podzemní garáže často postrádají dostatečné proudění vzduchu k odvádění tepla z vysoce výkonných zařízení typu vše v jednom, takže umístění rozvodné skříně do větrané technické místnosti tento problém řeší. Místa, kde je nabíjecí místo vystaveno povětrnostním vlivům, slané mlze nebo vandalismu, těží z menšího zásobníku s méně citlivými součástmi. Místa, která vyžadují více nabíjecích bodů podél řady parkovacích míst, mohou snížit celkové náklady připojením několika výdejních stojanů k jedné centrální rozvodné skříni. Kromě toho může jakékoli místo s dlouhými kabelovými trasami z elektrické místnosti do parkovacího prostoru využít rozdělenou architekturu k efektivnímu vedení energie, aniž by bylo nutné přesunout propojovací vedení.

Jak je napájecí skříň připojena k dávkovači a jaké délky kabelů jsou podporovány?

Nabíječky stejnosměrného proudu děleného typu AMPPAL používají vyhrazené připojení stejnosměrné sběrnice mezi napájecí skříní a každým stojanem. Propojení se skládá ze dvou stejnosměrných silových vodičů, ochranného zemnicího vodiče a komunikačního kabelu pro řídicí a stavové signály. Standardní konfigurace podporuje vzdálenosti až 100 metrů, což umožňuje umístění napájecí skříně daleko od skutečného nabíjecího bodu. U delších běhů může technika AMPPAL vyhodnotit dimenzování kabelů na základě poklesu napětí a teplotních limitů. Kabely DC sběrnice jsou stíněné pro snížení elektromagnetického rušení a jsou určeny pro venkovní nebo vnitřní instalaci. Konektory na obou koncích jsou průmyslové zástrčky s klíčem, které umožňují rychlou instalaci a údržbu bez speciálních nástrojů. Všechny kabely jsou k dispozici v předem smontovaných délkách 5 m, 10 m, 20 m, 50 m a 100 m, s vlastními délkami na vyžádání.

Může jedna napájecí skříň obsluhovat více dávkovačů současně?

Ano. Architektura splitového typu je navržena pro dynamické sdílení energie. Jedna napájecí skříň AMPPAL může podporovat dva, tři nebo v některých konfiguracích až čtyři dávkovače v závislosti na modelu. Systém inteligentně přiděluje dostupnou energii na základě počtu připojených vozidel a stavu jejich baterie. Například napájecí skříň o výkonu 240 kW se dvěma výdejními stojany může dodat 240 kW do jednoho vozidla, pokud je aktivní pouze jeden výdejní stojan. Když se dvě vozidla nabíjejí, může systém rozdělit energii rovnoměrně nebo může dát přednost jednomu vozidlu na základě konfigurovatelné zásady, jako je kdo dřív přijde, je dřív na řadě, nejvyšší stav nabití nebo status VIP uživatele. Toto sdílení energie snižuje náklady na infrastrukturu a zlepšuje využití předřazených elektrických služeb.

Jaké výhody údržby poskytuje rozdělená architektura?

Rozdělená architektura přímo zlepšuje obslužnost. Napájecí moduly, stykače a chladicí ventilátory jsou umístěny v centrální napájecí skříni, takže technici mohou provádět většinu oprav, aniž by museli vstupovat do oblastí s výhledem na zákazníky nebo blokovat parkovací místa. Výdejní stojan má méně aktivních součástí, což snižuje pravděpodobnost výpadků pole v místě nabíjení. Pokud je výdejní stojan poškozen nárazem vozidla nebo vandalismem, výměnu lze dokončit bez odpojení celé napájecí skříně. AMPPAL také navrhuje napájecí skříň s napájecími moduly vyměnitelnými za provozu, což umožňuje výměnu vadného modulu, zatímco zbytek systému pokračuje v provozu se sníženou kapacitou. Dálková diagnostika identifikuje chybové kódy ještě před příjezdem technika, což zkracuje střední dobu opravy. Zásoby náhradních dílů lze konsolidovat na místě rozvodné skříně spíše než na každém parkovacím místě.

Jsou nabíječky stejnosměrného proudu rozděleného typu AMPPAL kompatibilní s konektory CCS1, CCS2, CHAdeMO a GB/T?

AMPPALDC nabíječky děleného typu jsou k dispozici s konfiguracemi konektorů CCS1, CCS2, CHAdeMO a GB/T. Standardní nabídka pro Severní Ameriku zahrnuje CCS1, zatímco regiony Evropa, Střední východ a Asie a Tichomoří obvykle používají CCS2. CHAdeMO zůstává k dispozici pro starší vozidla, zejména v Japonsku a částech Evropy. GB/T se nabízí pro čínský trh a exportní projekty, které to vyžadují. Dávkovač může být z výroby konfigurován s jedním nebo dvěma konektory. Dvoukonektorový dávkovač může kombinovat CCS a CHAdeMO nebo CCS1 a CCS2 v závislosti na regionálních požadavcích. Typ konektoru neovlivňuje design napájecí skříně, takže systém rozděleného typu AMPPAL lze přemístit do jiné oblasti výměnou dávkovače nebo změnou sestavy kabelů. Všechny konektory splňují specifikace IEC 62196, ISO 15118 a CHAdeMO 2.0.

Jak je řešeno řízení teploty při vysokých okolních teplotách as kapalinou chlazenými kabely?

Nabíječky stejnosměrného proudu děleného typu AMPPAL využívají třívrstvý přístup k řízení teploty. Za prvé, napájecí skříň využívá vysokoobjemové chlazení nuceným vzduchem s otáčkami ventilátoru řízenými teplotou. Filtry sání vzduchu zabraňují vnikání prachu a nečistot a vnitřní vzduchové přepážky oddělují chladicí cestu pro výkonové moduly od řídicí elektroniky. Za druhé, výkonové moduly jsou jednotlivě monitorovány a systém se plynule sníží, pokud teplota nasávaného vzduchu překročí 45 °C, čímž se udrží bezpečný provoz až do 55 °C. Za třetí, u konfigurací s výstupem 500 A používá nabíjecí kabel a konektor dávkovače uzavřený systém kapalinového chlazení. Chladivo cirkuluje z chladicí jednotky uvnitř výdejního stojanu přes kabel a konektor a odebírá teplo přímo na kontaktním rozhraní. To umožňuje nepřetržité nabíjení vysokým proudem bez překročení maximálních bezpečných teplotních limitů definovaných IEC 61851-23. Kapalinová chladicí jednotka je utěsněná a za normálního provozu nevyžaduje žádné polní plnění; hladina a teplota chladicí kapaliny jsou monitorovány na dálku.

Jaké komunikační protokoly a integrace backendu jsou podporovány?

Nabíječky stejnosměrného proudu s děleným typem AMPPAL standardně podporují OCPP 1.6J a OCPP 2.0.1, což umožňuje integraci se všemi hlavními systémy správy nabíjecí sítě. Modbus TCP je k dispozici pro správu energie budov a integraci průmyslové automatizace. Modely s výstupy 240 kW a 360 kW také podporují funkcionalitu připravenou na hardware ISO 15118, včetně Plug & Charge na konektorech CCS. Pro integraci do sítě mohou nabíječky reagovat na signály odezvy na poptávku prostřednictvím OpenADR a mohou implementovat místní správu zátěže na základě dostupnosti energie v budově. Možnosti síťového připojení zahrnují Ethernet, 4G LTE a Wi-Fi s podporou dvou SIM karet pro redundantní mobilní připojení. Cloudová platforma AMPPAL poskytuje vzdálené monitorování, aktualizace firmwaru, hlášení spotřeby energie a správu uživatelů. Všechna komunikační rozhraní jsou umístěna v rozvodné skříni a chráněna proti neoprávněnému přístupu pomocí šifrovaných protokolů a konfigurovatelných pravidel firewallu.
