130kW průmyslový bateriový systém pro ukládání energie pro řízení spotřeby energie v továrně

K čemu je tento systém

Většina komerčních účtů za elektřinu nese dva samostatné poplatky: energii, kterou spotřebováváte, a poplatek za odběr stanovený podle vaší nejvyšší půlhodiny čerpání v zúčtovacím období. Jedno špatné odpoledne v červenci může nastavit poptávkový poplatek na celý měsíc. To je problém, který má tento 130kW průmyslový bateriový systém pro ukládání energie pro řízení továrny vyřešit.

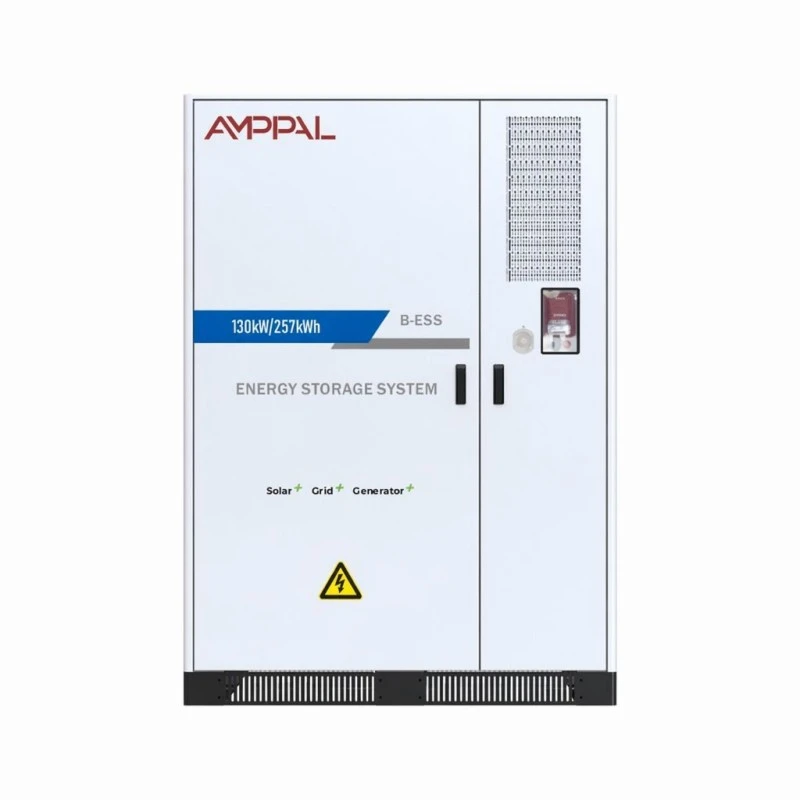

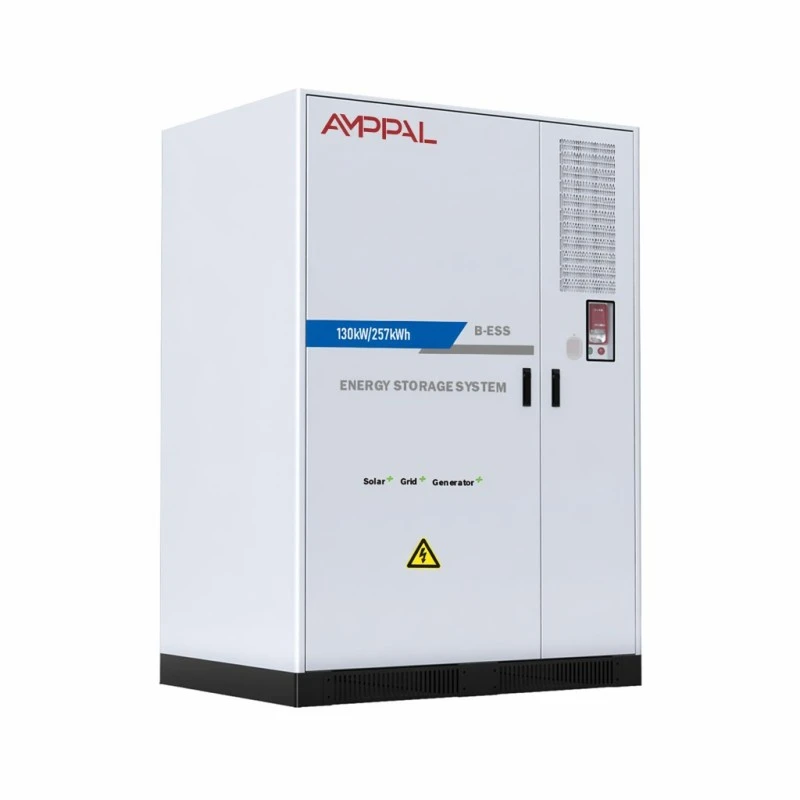

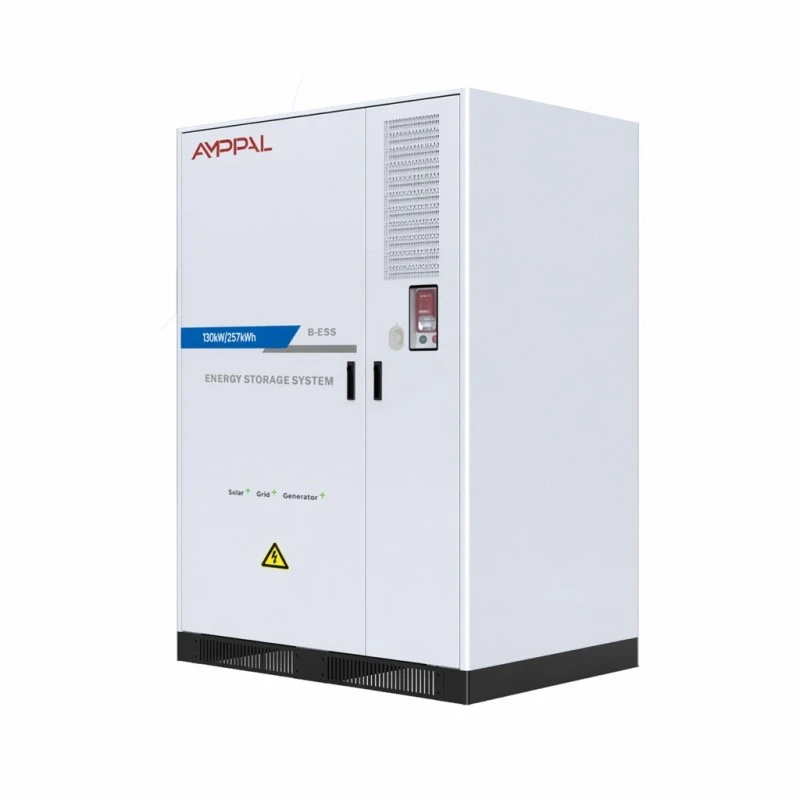

Skříň AF 130kW/257kWh se nabíjí, když jsou tarify nízké nebo vaše solární pole produkuje přebytek, a poté se vybíjí do budovy, když se zátěž blíží stropu vaší poptávky. Při 0,5 °C může dodávat 130 kW po dobu zhruba dvou hodin – dostatečně dlouho na to, aby pokrylo typické průmyslové okno.

Funguje v síti i mimo ni, takže vás stejný majetek pokryje i během výpadku. U míst, kde výpadek proudu zastaví výrobu, tato druhá funkce často sama o sobě ospravedlňuje nákup.

Volby specifikací, které ovlivňují návratnost

Články LFP 3,2V/314Ah v řetězci 1P256S: velkoformátové články znamenají méně spojení a méně spojení znamená méně poruchových bodů během osmileté životnosti.

>8000 cyklů při 0,5C a 25°C s 80% zachováním energie: při jednom cyklu za pracovní den, což je více než dvacet let nominální životnosti, takže cyklování je zřídka omezujícím faktorem.

THDI nižší než 3 % při jmenovitém výkonu: ostatní zařízení vaší budovy neplatí za umístění baterie žádnou harmonickou pokutu.

Účiník nastavitelný v celém rozsahu -1 až 1, což umožňuje systému korigovat účiník na místě, když je nečinný, místo aby seděl jako mrtvý prvek.

Dvojitá protipožární ochrana – aerosol plus perfluorhexanon – na úrovni BALU i skříně. Pojišťovny stále častěji požadují dvoustupňové potlačení u komerčních instalací.

Inteligentní klimatizace spíše než pasivní chlazení: teplota článků zůstává rovnoměrná napříč řetězcem, což ve skutečnosti určuje, zda dosáhnete 8000 cyklů.

Technické specifikace

Stránky, kde čísla fungují

Výrobní závody s těžkými starty motorů: poptávkové poplatky poháněné krátkými špičkami jsou nejjasnějším případem návratnosti za skladování.

Komerční budovy s vysokou odpolední zátěží HVAC: nabíjejte přes noc za levný tarif, vybíjejte přes chladicí špičku.

Místa se stávajícími střešními solárními a exportními limity: přebytečnou produkci skladujte, spíše než ji omezujte nebo vyvážejte za nízké ceny.

Zařízení se zálohou na naftu: EMS koordinuje FV, baterii a generátor, provozní hodiny generátoru a spotřebu paliva.

Nabíjecí stanice elektromobilů: vyrovnejte připojení k síti, aby si skupina nabíječek nevynutila nákladnou modernizaci dodávek.

Jak vrcholné holení vlastně probíhá

EMS nepřetržitě sleduje měřidlo místa. Nastavíte práh odběru – obvykle těsně pod vaši smluvní kapacitu – a systém se vybije, kdykoli by ho jinak naměřená zátěž překročila. Odezva je dostatečně rychlá, aby zachytila ​​starty motoru a podobné krátké špičky.

Dobíjení je spíše plánované než příležitostné. Regulátor se podívá do vašeho tarifního kalendáře a doplňuje baterii v době mimo špičku nebo dříve, pokud FV pole generuje více, než spotřebuje budova.

V režimu off-grid volitelný STS převede místo na bateriové napájení, když síť selže. Standardní kapacita je 240–500 kW u větších jednotek, které jsou k dispozici, a přenos je dostatečně rychlý, aby IT zařízení a řídicí systémy zůstaly v provozu, místo aby se restartovaly.

Bezpečnostní inženýrství a certifikace

Baterie jsou certifikovány podle CE a RoHS; kompletní systém nese dokumentaci UN38.3 a MSDS pro přepravu a schválení na místě.

Dvoustupňové potlačení požáru: aerosol působí na úrovni balení, zatímco perfluorhexanon chrání objem skříně a řeší dvě různé stupnice poruch.

Krytí IP54 s elektrickým oddílem odděleným od prostoru pro baterie, takže tepelná událost v jednom se nešíří druhým.

Každé balení je před montáží kapacitně odstupňované a přizpůsobený vnitřnímu odporu. Neodpovídající články v řetězci řady 256 jsou klasickou příčinou předčasné ztráty kapacity.

Izolační a dielektrické zkoušky se provádějí na 100 % smontovaných systémů, přičemž výsledky se zaznamenávají podle sériového čísla.

Provozní obálka je ověřena při teplotách 0°C až +50°C a až 95% vlhkosti bez kondenzace.

Sestavte sekvenci v naší továrně Yueqing

1. Příjem článků – z každé šarže se odebírá vzorek na kapacitu a vnitřní odpor oproti hodnotám deklarovaným dodavatelem.

2. Klasifikace a párování buněk – buňky jsou seřazeny tak, že každý řetězec je vytvořen z úzkého výkonnostního pásma.

3. Montáž PACK — svařování přípojnic, BMS vedení a testování izolace na úrovni balení.

4. Výroba skříně – plech nařezaný, tvarovaný a svařovaný, poté předupravený a práškově lakovaný.

5. Integrace – sady, PCS, klimatizace, protipožární a EMS instalovány a zapojeny do skříně.

6. Zkouška uvedení do provozu – plné nabití a vybití při 0,5 °C se záznamem teploty a napětí na úrovni článku.

7. Simulace sítě – přenos v síti a mimo síť ověřený proti programovatelnému zdroji střídavého proudu.

8. Balení – skříň připevněná k vyztužené paletě, namontované indikátory otřesů a poté uložena do bedny pro námořní přepravu.

Je 130kW/257kWh správná velikost?

Dimenzování se řídí vaším nosným profilem, nikoli plochou budovy. Vytáhněte dvanáctiměsíční půlhodinová data z metru a podívejte se na tvar svých vrcholů: jak vysoko nad základní linií a na jak dlouho. Systém 130 kW/257 kWh pokrývá špičky až do 130 kW, které trvají až dvě hodiny.

Pokud jsou vaše špičky kratší, ale vyšší – řekněme 250 kW po dobu dvaceti minut – potřebujete více výkonu a méně energie a jiná konfigurace je vhodnější. Pokud poběží celý den, tento systém se brzy vybije a odpoledne vás nechá vystavený.

Buďte upřímní i ohledně tarifu. Tam, kde jsou poplatky za poptávku nízké nebo žádné, se samotné špičkové holení jen zřídka vrátí během rozumné doby. V takovém případě musí obchodní případ pocházet ze záložní hodnoty nebo solární vlastní spotřeby, a to raději zjistíme, než se zavážete.

Co porovnávat s jinými dodavateli

Požádejte o životnost cyklu při 0,5 C s uvedenou retenční prahovou hodnotou. Číslo cyklu bez teploty, rychlosti a procenta retence nemá smysl.

Zeptejte se, jaká protipožární ochrana je zahrnuta na úrovni balení, nejen na úrovni skříně. Mnoho citátů pokrývá pouze jeden.

Zeptejte se, zda je uvedená účinnost zpáteční na úrovni systému nebo pouze na straně DC. Naše maximum je 88 % při 0,5 °C, měřeno v celém systému.

Zeptejte se na integraci EMS se stávajícími FV střídači a generátory – dodatečné vybavení nekompatibilního EMS později stojí více než samotný regulátor.

Obchodní podmínky: výroba 25-35 pracovních dnů pro standardní konfigurace, 5letá záruka, s prodlouženým krytím na objednávku.

Odeslání skříně 2800 kg

Skříň má rozměry 1550 × 1268,5 × 2185 mm a váží 2800 kg, takže se dodává jako jeden celek na vyztužené paletě s ocelovým rámem se zvedacími body dostupnými pro vysokozdvižný vozík nebo jeřáb.

Do dvou skříní se vejde 20stopý kontejner; pět až šest se hodí na 40 stop vysokou kostku v závislosti na vyztužení. Baterie jsou klasifikovány jako nebezpečné zboží UN3480 pro námořní přepravu – my zpracováváme prohlášení a protokol o zkoušce UN38.3 a bezpečnostní list posíláme s papíry.

Podmínky jsou FOB Ningbo nebo Shanghai, s CIF k dispozici. Letecká přeprava není při této hmotnosti a klasifikaci praktická. Počítejte s dodatečným časem na rezervaci nebezpečného zboží, což v porovnání s běžným nákladem obvykle prodlužuje plán plavby o týden.

Záruka a dlouhodobý servis

Pětiletá záruka se vztahuje na bateriové sady, PCS, EMS, tepelný management a protipožární ochranu jako kompletní systém.

Vzdálené monitorování přes CAN, Ethernet nebo RS485, s volitelným 4G. Můžeme číst data na úrovni buňky a identifikovat slabý modul dříve, než ovlivní kapacitu systému.

Doporučuje se každoroční servisní návštěva: výměna vzduchového filtru, kontrola požární ochrany, kontrola krouticího momentu koncovky a ověření kapacity.

Náhradní balení jsou skladem a expedujeme do 5-7 pracovních dnů; jeden neúspěšný balíček lze vyměnit, aniž by došlo k vypnutí celé skříně.

Prodloužená záruka na osm nebo deset let je k dispozici v době objednávky, přičemž cena odpovídá vašemu očekávanému cyklistickému profilu.

Chyby při instalaci a obsluze

Špatně: umístění skříně ke stěně bez vůle. Vpravo: dodržujte ventilační mezery v návodu. Vzduchem chlazené systémy odvádějí teplo do okolního vzduchu a potřebují k tomu prostor.

Špatně: nastavení prahu poptávky z měsíčního vyúčtování. Vpravo: použijte intervalová data za dvanáct měsíců. Sezónní špičky jsou to, co operátory chytne.

Špatně: předpokládejme, že baterie během výpadku pokryje celé místo. Správně: Dimenzujte obvod kritické zátěže záměrně. 130kW je značných, ale není neomezených.

Špatně: přeskočíte roční výměnu filtru, abyste ušetřili náklady. Vpravo: omezené proudění vzduchu zvyšuje teplotu článku a zvýšená teplota je nejrychlejší cestou ke ztrátě kapacity.

Špatně: instalace tam, kde existuje riziko povodní. Vpravo: IP54 chrání před prachem a stříkající vodou, nikoli stojatou vodou. Zvedněte podstavec, pokud na místě došlo k záplavám.

Co hlásí operátoři

Textilní závod v Burse v Turecku uvedl do provozu jeden z těchto systémů počátkem roku 2025, aby řídil poplatky za poptávku při spouštění motoru tkalcovského stavu. Jejich elektroinženýr oznámil, že špička poptávky klesla o přibližně 90 kW v prvním úplném fakturačním měsíci, a poznamenal, že EMS trvalo několik týdnů ladění, než byl práh správně nastaven pro jejich vzor zatížení.

Provozovatel chladírenského skladu v Nairobi koupil systém primárně pro zálohování spíše než pro špičkové holení. Jejich zpětná vazba byla praktická: výpadky sítě, které dříve znamenaly spuštění generátoru během několika minut, nyní projdou bez povšimnutí, ačkoli nás požádali, abychom po dlouhém výpadku upravili prahovou hodnotu alarmu nízkého SOC směrem nahoru.

Obchodník v Kazachstánu provozující dvě skříně napříč kancelářským komplexem komentoval hluk klimatizace – slyšitelný na přilehlém parkovišti, s nímž nepočítali. Místo úpravy jednotky jsme dodali doporučené rozložení akustické obrazovky.

Často kladené otázky

Otázka: Jak dlouho může dodávat 130 kW?

Odpověď: Přibližně dvě hodiny od plného nabití při 0,5 C, což dává 257 kWh využitelných při uvedené hloubce vybití.

Otázka: Funguje to bez mřížky?

Odpověď: Ano, v režimu off-grid s volitelným STS. Standardní přenosová kapacita je 240-500kW; větší je přizpůsobitelný.

Otázka: Jaká je skutečná efektivita zpáteční cesty?

Odpověď: Maximálně 88 % při 0,5 C měřeno na úrovni systému, včetně přeměny a pomocných zátěží.

Otázka: Může se nabíjet přímo ze solární energie?

Odpověď: Ano, prostřednictvím EMS, který koordinuje FV, baterii, síť a generátor.

Otázka: Jak dlouho vydrží baterie?

Odpověď: Více než 8 000 cyklů při 0,5 °C a 25 °C s alespoň 80% zadržením. Vyšší okolní teploty to zkracují.

Otázka: Jaké certifikace nese?

A: CE a RoHS na úrovni balení, UN38.3 a MSDS pro kompletní vybavení.

Otázka: Jakou údržbu potřebuje?

A: Roční výměna filtru, kontrola protipožární ochrany, ověření točivého momentu a test kapacity. Zhruba půl dne na skříň.

Otázka: Jaká je dodací lhůta?

A: 25-35 pracovních dnů pro standardní konfigurace; vlastní integrace EMS nebo nestandardní napětí trvají déle.
