OEM nástěnné stejnosměrné nabíječky pro vlastní řešení nabíjení elektrických vozidel

S tím, jak se přijetí elektrických vozidel zrychluje v rezidenčních, komerčních a flotilových sektorech, poptávka po spolehlivé a prostorově efektivní nabíjecí infrastruktuře stále roste. Nástěnné stejnosměrné nabíječky se ukázaly jako preferované řešení pro místa, kde je omezená podlahová plocha, ale stále je vyžadován vysoký nabíjecí výkon. AMPPAL, uznávaná značka v technologii nabíjení elektromobilů, navrhuje nástěnné DC rychlé nabíječky, které kombinují robustní výkon s tenkým, prostorově úsporným profilem. Tyto jednotky dodávají stejnosměrný proud přímo do akumulátoru vozidla, čímž obcházejí palubní nabíječku a výrazně zkracují dobu nabíjení ve srovnání s alternativami AC. Ať už jsou instalovány v soukromé garáži, na parkovišti na pracovišti nebo v komerčním depu, nástěnné stejnosměrné nabíječky AMPPAL poskytují zážitek z nabíjení na profesionální úrovni bez stopy tradičních stojacích stanic.

AMPPALstrávil roky vylepšováním svého hardwaru pro stejnosměrné nabíjení, aby splnil přísné požadavky každodenního používání. Nástěnná řada je navržena pro snadnou integraci do stávající elektrické infrastruktury při zachování vysoké účinnosti a bezpečnostních standardů. Každá jednotka prochází rozsáhlým testováním, aby byl zajištěn konzistentní výkon v širokém rozsahu podmínek prostředí. Značka se zaměřuje na praktické inovace, jako jsou modulární výkonové stupně, inteligentní tepelný management a bezproblémová konektivita, díky čemuž jsou tyto nabíječky vhodné pro instalace v jednom i více vozidlech.

Produktová řada a základní parametry

Řada nástěnných DC nabíječek AMPPAL zahrnuje čtyři úrovně primárního výkonu: 20 kW, 30 kW, 40 kW a 60 kW. Každý model sdílí společnou architektonickou platformu, která operátorům umožňuje škálovat nabíjecí kapacitu bez změny fyzické stopy. Následující seznam uvádí hlavní elektrické parametry společné pro tuto řadu:

• Jmenovitý výkon:20 kW, 30 kW, 40 kW nebo 60 kW v závislosti na modelu
• Vstupní napětí:400 VAC ±15%, třífázový, 50/60 Hz
• Rozsah výstupního napětí:150 VDC až 1000 VDC, vhodné pro 400V i 800V bateriové platformy
• Maximální výstupní proud:Až 200 A u modelu 60 kW; nižší modely se proporcionálně měří
• Účiník:≥0,99 při plném zatížení
• Účinnost:≥95 % při jmenovitém výkonu
• Spotřeba energie v pohotovostním režimu:Méně než 10 W
• Přesnost DC výstupu:±1% pro napětí a proud
• Zvlněné napětí:Méně než 1 % od vrcholu k vrcholu

Tyto parametry zajišťují, že každá nástěnná stejnosměrná nabíječka AMPPAL dodává stabilní, čistou energii do akumulátoru vozidla, čímž se minimalizuje namáhání systémů správy akumulátoru a prodlužuje se celková životnost akumulátoru. Díky širokému rozsahu výstupního napětí je řada kompatibilní se širokým spektrem elektrických vozidel, od kompaktních městských vozů až po těžké elektrické dodávky.

Stručný přehled technických specifikací

Níže uvedená tabulka poskytuje podrobné srovnání čtyř modelů nástěnných DC nabíječek AMPPAL. Tyto informace jsou zásadní pro montážní firmy a správce vozového parku, kteří potřebují sladit kapacitu nabíječky s elektrickým napájením na místě a požadavky na vozidlo.

Všechny nástěnné stejnosměrné nabíječky AMPPAL používají robustní kryt z hliníkové slitiny s antikorozním povlakem. Interní napájecí moduly jsou vyměnitelné za provozu u modelů 40 kW a 60 kW, což snižuje prostoje během údržby. Kompaktní rozměry umožňují instalaci v prostorech úzkých až 400 mm, díky čemuž jsou ideální pro podzemní garáže a těsná servisní stanoviště.

Požadavky na instalaci a plánování místa

Správná instalace je zásadní pro bezpečný a efektivní provoz. AMPPAL poskytuje podrobné pokyny pro přípravu místa pro každou nástěnnou DC nabíječku. Před instalací je třeba ověřit následující podmínky:

• Elektrické napájení:Vyhrazený třífázový obvod s odpovídajícím jmenovitým výkonem jističe, který odpovídá vstupnímu proudu nabíječky. Kolísání napětí nesmí překročit ±15 % jmenovitého napětí 400 VAC.
• Síla stěny:Montážní stěna musí unést alespoň čtyřnásobek hmotnosti nabíječky. Doporučují se betonové nebo cihlové zdi. Pro stěny z dutých tvárnic je nutná ocelová montážní deska.
• Montážní výška:Displej nabíječky a držák konektoru by měly být umístěny mezi 1,2 m a 1,5 m od hotové podlahy pro pohodlný přístup uživatele.
• Odbavení:Udržujte na všech stranách alespoň 300 mm volného prostoru pro ventilaci a vedení kabelů. Přední část by měla umožnit plný poloměr ohybu kabelu bez namáhání.
• Základy:K zemnící svorce nabíječky musí být připojen vyhrazený nízkoimpedanční zemnící vodič. Zemní odpor by měl být menší než 4 ohmy.
• Přístup k síti:Pro funkce chytrého nabíjení se v místě instalace doporučuje kabelový ethernetový port nebo spolehlivý signál 4G.

Nástěnné stejnosměrné nabíječky AMPPAL se dodávají s montážní šablonou, nástěnnými kotvami a průvodcem pro rychlý start. Svorkovnice je přístupná zepředu po odstranění utěsněného krytu a všechna připojení jsou jasně označena pro zjednodušení kabeláže. Kvalifikovaný elektrikář by měl provést instalaci v souladu s místními elektrickými předpisy a instalačním manuálem AMPPAL.

Bezpečnostní a ochranné funkce

Bezpečnost je nesporným aspektem rychlého nabíjení DC. AMPPAL integruje několik vrstev ochrany do každé nástěnné stejnosměrné nabíječky pro ochranu uživatelů i vozidel. Během všech nabíjecích relací jsou aktivní následující ochranné mechanismy:

• Ochrana proti nadproudu:Monitorování proudu v reálném čase s rychle působícím přerušením obvodu zabraňuje poškození zkratem nebo přetížením.
• Overvoltage and Undervoltage Protection:Vstupní a výstupní napětí je nepřetržitě monitorováno. Při překročení bezpečných limitů se nabíječka okamžitě odpojí.
• Detekce zemního spojení:Monitorování zbytkového proudu detekuje svodové proudy AC a DC. Systém spustí vypnutí při úrovních úniku nad 6 mA DC nebo 30 mA AC.
• Ochrana proti přehřátí:Více teplotních čidel na napájecích modulech a hlavní řídicí desce spouští snížení výkonu nebo vypnutí, aby se zabránilo tepelnému poškození.
• Ochrana před bleskem:Přepěťová ochrana dimenzovaná na 40 kA (8/20 µs) chrání před přechodnými napěťovými špičkami způsobenými údery blesku nebo přepínáním sítě.
• Nouzové zastavení:Jasně označené tlačítko nouzového zastavení umožňuje okamžité ruční vypnutí. Tlačítko splňuje normy ISO 13850.
• Zámek konektoru:Nabíjecí konektor se během aktivní relace zablokuje. Uvolní se až poté, co je proces nabíjení řádně ukončen nebo vozidlo odemkne port.
• Monitorování izolace:Nepřetržité kontroly izolačního odporu mezi stejnosměrným výstupem a zemí zajišťují bezpečný provoz i v mokrém nebo vlhkém prostředí.

Tyto bezpečnostní prvky jsou testovány v extrémních podmínkách v interní laboratoři AMPPAL. Nabíječky jsou navrženy tak, aby byly bezpečné, což znamená, že jakákoli zjištěná anomálie vede k řízenému vypnutí, nikoli k nekontrolované události. Tato úroveň ochrany vytváří důvěru pro bezobslužné nabíjení na veřejných a poloveřejných místech.

Inteligentní konektivita a integrace sítě

Moderní nabíjecí infrastruktura pro elektromobily vyžaduje více než jen dodávku energie. Nástěnné DC nabíječky AMPPAL jsou vybaveny pokročilými možnostmi připojení, které umožňují vzdálenou správu, sledování využití a integraci se systémy řízení energie. Každá jednotka podporuje protokol OCPP (Open Charge Point Protocol) 1.6J, což umožňuje kompatibilitu s širokou řadou softwarových platforem typu back-end.

Mezi klíčové funkce připojení patří:

• Shoda OCPP 1.6J:Standardizovaná komunikace pro vzdálený start/stop, aktualizace firmwaru, diagnostiku a protokolování transakčních dat.
• Ethernet a Wi-Fi:Připojení k místní síti poskytuje řízení s nízkou latencí v komerčních budovách a skladech.
• Modul 4G LTE:Integrované mobilní připojení zajišťuje, že nabíječka zůstane online i bez místní sítě. Slot pro SIM kartu je přístupný z předního panelu.
• Správa zatížení:Dynamické vyvažování zátěže umožňuje více nabíječkám na stejné elektrické službě inteligentně sdílet dostupnou kapacitu. Tím se zabrání vypnutí jističe a sníží se poplatky za špičkový odběr.
• RFID autentizace:Integrovaná čtečka RFID podporuje karty ISO 14443 A/B, což umožňuje identifikaci uživatele a účtování ve sdílených parkovacích prostředích.
• Integrace aplikace pro chytré telefony:AMPPALposkytuje vyhrazenou aplikaci pro koncové uživatele pro zahájení relací, sledování průběhu nabíjení a zobrazení historie relací.
• Měření energie:Volitelně jsou k dispozici elektroměry s certifikací MID, které poskytují měření na úrovni účtování pro veřejné nebo pracovní nabíjení.

Provozovatelé vozových parků ocení možnosti podrobného reportingu dostupné prostřednictvím cloudového portálu AMPPAL. Stav v reálném čase, spotřeba energie na vozidlo a upozornění na závady jsou viditelné na jediném přístrojovém panelu. Otevřené API umožňuje vlastní integraci se softwarem pro správu vozového parku třetích stran, díky čemuž jsou tyto nástěnné DC nabíječky flexibilní součástí jakéhokoli nabíjecího ekosystému.

Aplikační scénáře pro nástěnné DC nabíječky AMPPAL

Univerzálnost nástěnných DC nabíječek AMPPAL je činí vhodnými pro širokou škálu případů použití. Jejich kompaktní tvar a vysoká rychlost nabíjení řeší problémová místa míst s omezeným prostorem a zároveň poskytují rychlé doplnění energie.

Typická instalační prostředí zahrnují:

• Obytné komplexy:Bytové a bytové garáže mohou nabídnout stejnosměrné rychlé nabíjení bez obětování parkovacích míst. Modely 20 kW a 30 kW jsou ideální pro noční dobíjení a denní příležitostné nabíjení.
• Parkoviště na pracovišti:Zaměstnavatelé mohou poskytnout rychlé nabíjení zaměstnancům, kteří potřebují během osmihodinového pracovního dne výrazně zvýšit dojezd. 40 kW model vyvažuje rychlost nabíjení s mírnými náklady na elektrickou infrastrukturu.

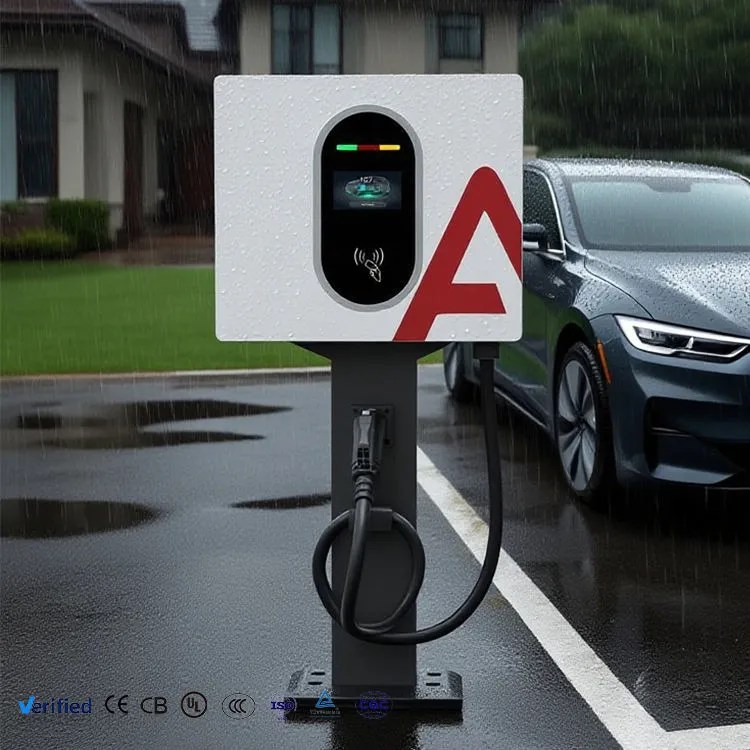

• Fleetová skladiště:Dodávky, taxíky a vozidla s doprovodem těží ze schopnosti 60 kW nabíječky přidat u většiny vozidel dojezd 100 km za méně než 30 minut. Montáž na stěnu udržuje podlahu depa volnou pro pohyb vozidla.
• Maloobchod a pohostinství:Hotely, nákupní centra a restaurace mohou přilákat zákazníky jezdící s elektromobilem tím, že na svých parkovištích nabízejí rychlé nabíjení. Tenký design dobře zapadá do estetiky budovy.
• Veřejné garáže:Provozovatelé městských a soukromých parkovišť mohou podél stěn a sloupů rozmístit několik nástěnných jednotek, čímž maximalizují počet nabíjecích míst na metr čtvereční.

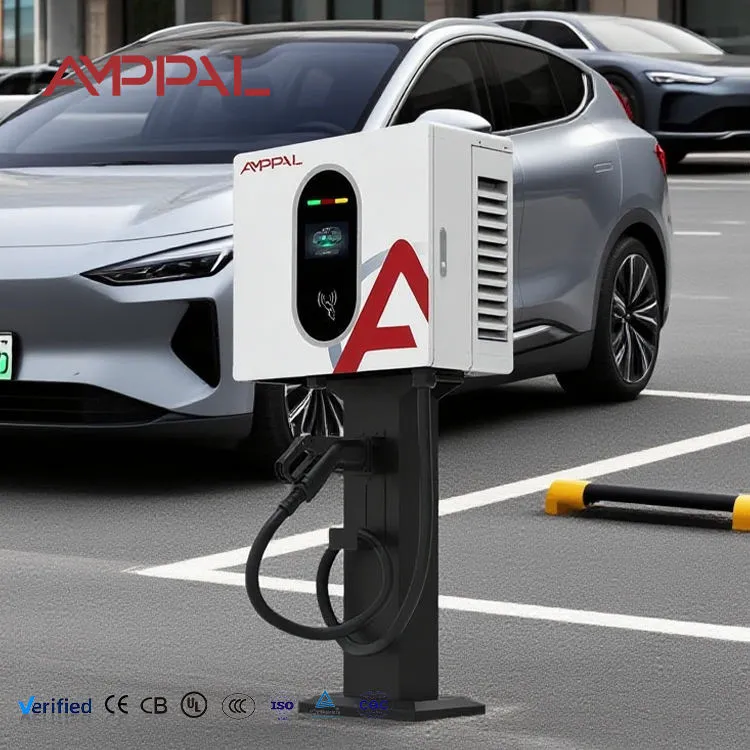

• Autobazary a servisní střediska:Technici mohou rychle nabíjet vozidla během kontrol před dodáním a servisních schůzek, aniž by potřebovali vyhrazenou nabíjecí stanici.

Nástěnné DC nabíječky AMPPAL jsou také vhodné pro dovybavení stávajících parkovacích konstrukcí. Vzhledem k tomu, že není vyžadováno žádné vykopávání podlahy nebo montáž na podstavec, lze instalaci dokončit během několika hodin, nikoli dnů. Nabíječky pracují tiše, s úrovní hluku nižší než 60 dB na jeden metr, což je činí přijatelné pro rezidenční a kancelářské prostředí citlivé na hluk.
