20–50kW bateriový systém ukládání energie vše v jednom pro komerční a solární aplikace

Jeden kabinet místo tří seznamů zakázek

Projekt solar-plus-storage obvykle znamená tři dodavatele: FV střídač, bateriový stojan a ovladač, který mluví s oběma. Každý z nich má svou vlastní záruku, vlastního inženýra pro uvádění do provozu a vlastní hru na obviňování, když systém nefunguje správně. Tento 20–50kW all-in-one bateriový systém pro ukládání energie pro komerční a solární aplikace spojuje všechny tři do jediné dodávky.

Invertorový stupeň přijímá až 26 kW stejnosměrného proudu z vašeho střešního pole (39 kW u 30kW modelu, 65 kW u 50kW modelu) přes 2/4 MPPT trackery, takže se baterie nabíjí ze solární energie bez samostatného hybridního invertoru nebo přídavného string boxu.

Uvnitř je 51,2kWh LFP baterie sestavená z pěti 10,24kWh sad plus logika místního ovládání, která spouští vlastní spotřebu, řazení podle doby používání a zálohování sítě ze stejné obrazovky. Pro web, který chce pouze solární využití a pokrytí výpadku, je to nejkratší cesta od objednávky k exportu.

Proč na hodnocení solárního vstupu záleží

26kW maximální FV vstup u 20kW modelu umožňuje poli překročit jmenovitý výkon měniče; MPPT upíná přebytek místo ořezávání denního výnosu.

2/4 způsoby MPPT: dva trackery standardně, čtyři tam, kde vaše střecha směřuje k různým azimutům – jedna zastíněná strana nezastaví druhou.

Jmenovité síťové napětí je 380 V AC s tolerancí 50/60 Hz ± 5 Hz, takže stejná skříň slouží trhům 50 Hz a 60 Hz bez tovární varianty.

Při maximální účinnosti 97 % a hloubce vybití 90 % dosáhne více z každé solární kilowatthodiny zátěže, místo aby se ztratilo při přeměně.

Komunikace přes CAN/RS485/WiFi pokrývá místní monitorování, handshake invertoru a vzdálené odečty bez zakoupení samostatné brány.

AC spodní vstup, třífázový čtyřvodičový (3L+N+PE), udržuje vedení kabelů uvnitř soklu a zkracuje vedení k hlavnímu rozvaděči.

Technické specifikace

Kde si 20-50kW skříň vydělává na své místo

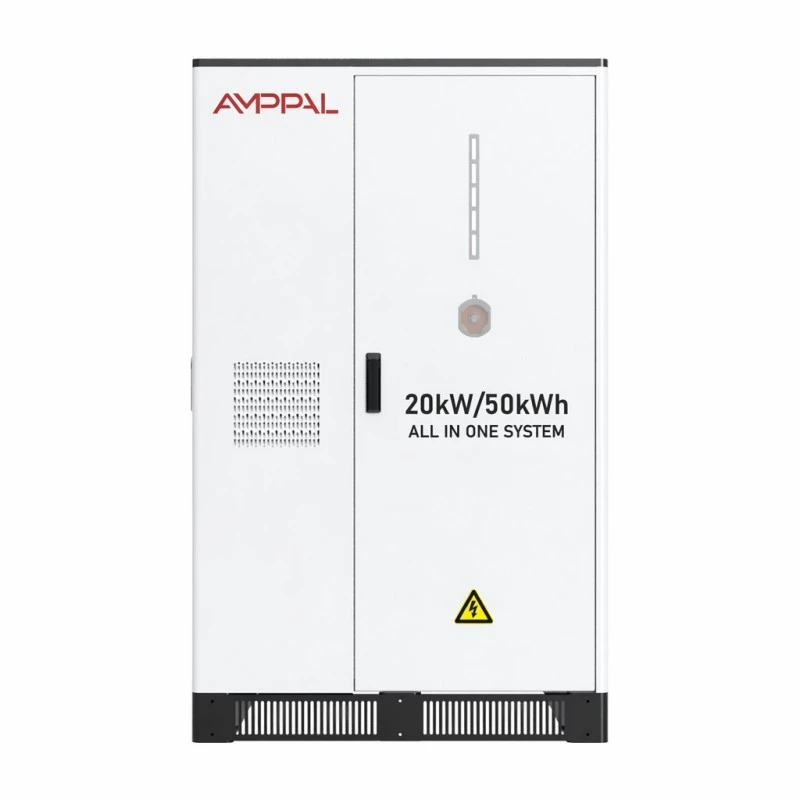

Malé továrny se solárními a odpoledními výrobními špičkami na střeše: model s výkonem 20 kW/51,2 kWh pokrývá nárůst poptávky o výkonu 20 kW po dobu zhruba dvou a půl hodiny.

Hotely a penziony s klimatizací za tarif za dobu používání: nabíjení přes noc, vypouštění přes chladicí okno.

Zemědělská zpracovatelská místa s občasnou kvalitou sítě – skříň prochází poklesy napětí na místním ovládání bez externího softwaru EMS.

Obchodní řetězce a dílny, které si pronajímají prostor: jedna skříň nepotřebuje vyhrazenou bateriovou místnost, jen plochou betonovou podložku a kabelový přístup.

Přední části EV s mírným nabíjecím zatížením: vyrovnejte 2-4 pomalé nabíječky ze slabého připojení k síti bez upgradu transformátoru.

Jak hybridní topologie běží den

Ráno sledovače MPPT přivádějí solární energii do zátěže budovy jako první. Přebytek jde do baterie, dokud nedosáhne naprogramovaného stropu SOC, obvykle 90–100 % v závislosti na vašem tarifu.

Když zatížení překročí solární energii a baterii, síť plynule pokryje rovnováhu – jedna fáze konverze, nikoli dvě krabice vyjednávající přes sběrnici.

V noci se baterie vybíjí během špičkových tarifních hodin a EMS si vyhrazuje základní SOC pro zálohování sítě. Protože místní ovladač drží plán, ztracené internetové připojení nezastaví logiku řazení – pouze zastaví vzdálený řídicí panel.

Co bezpečnostní soubor obsahuje

Protipožární ochrana je aerosol na úrovni PACK a aerosol opět na úrovni skříně — dva nezávislé stupně zaměřené na dvě různá místa, kde může tepelná událost začít.

Články LFP 3,2V/100Ah nesou CE a RoHS na úrovni balení a kompletní vybavení se dodává s dokumentací UN38.3 a MSDS pro celní záležitosti a pojištění.

Inteligentní chlazení vzduchem udržuje pět balení v úzkém teplotním pásmu; křivka ventilátoru sleduje teplotu článku, místo aby běžela na plné otáčky celý den.

Krytí IP54 vyhovuje venkovním polohám přístřešku a krytým místnostem; elektrická šachta je oddělena od bateriové šachty uvnitř skříně.

Životnost cyklu je uváděna na >6000krát při 0,5C a 25°C s alespoň 80% zachováním energie — jeden celý cyklus za pracovní den je zhruba dvacet let před dosažením prahové hodnoty.

Okolní okno je 0°C až +50°C s vlhkostí 0-95%RH a nadmořskou výškou 2000m (sníženo výše); většina nevytápěných místností s rostlinami je umístěna uvnitř.

Jak se staví 850kg skříň v Yueqingu

1. Příjem článků – příchozí články LFP jsou dávkově vzorkovány na kapacitu a vnitřní odpor před zahájením sestavování jakékoli sady.

2. Sestavení bloku — 102,4V/10,24kWh bloky jsou svařeny, propojeny a testovány na izolaci s namontovaným blokem BMS.

3. Výroba skříně – ocelový plech je CNC řezán, ohýbán a svařován, poté předupraven a práškově lakován na stejné lince, která se používá pro vsázkové produkty.

4. Integrace střídače — FV stupeň, stejnosměrný stupeň baterie a svorky AC jsou propojeny s místním ovladačem do jedné sběrnice.

5. Požární a tepelná úprava – jsou instalovány a funkčně zkontrolovány generátory aerosolu, vzduchové kanály a teplotní čidla.

6. Uvedení do provozu – každá skříň dokončí plné nabití a vybití 0,5 C se zaznamenaným napětím na úrovni baterie a teplotou.

7. Simulace sítě – přechody mezi sítí a sítí jsou před uvolněním ověřeny proti programovatelnému zdroji střídavého proudu.

8. Balení — skříň je přišroubována k vyztužené paletě s indikátory otřesů, zabalena a připravena pro naložení kontejneru.

Sběr Mezi 20, 30 a 50 kW

Přiřaďte model k importu v nejhorším případě, ne k průměru. Změřte půlhodinovou spotřebu, která skutečně pohání váš účet: 20kW model přenáší až 20kW zátěže z baterie, 30kW model 30kW a 50kW model 50kW. Energie následuje: 51,2, 61,44 a 107 kWh.

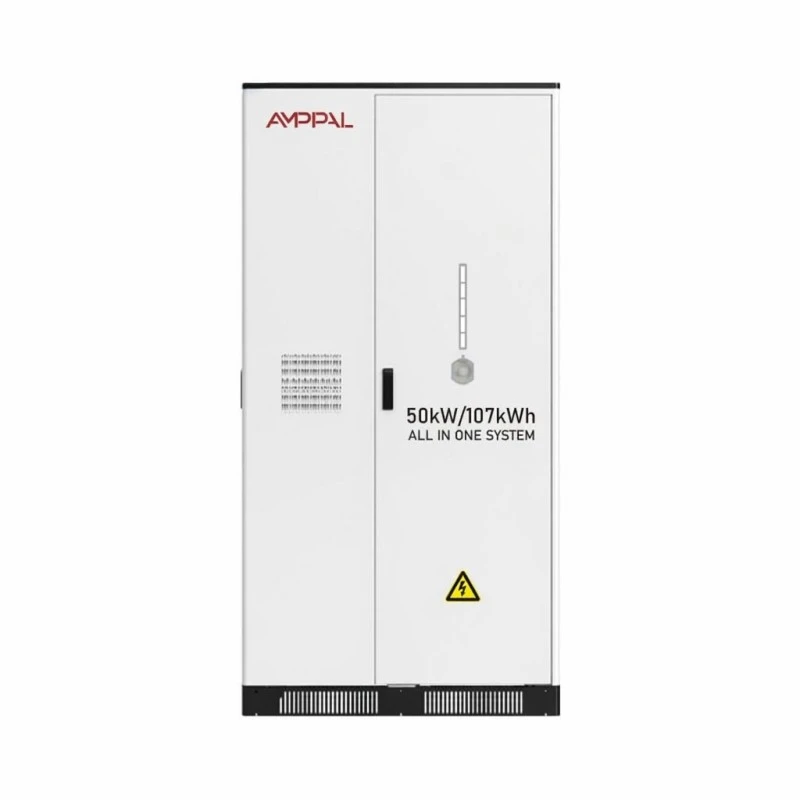

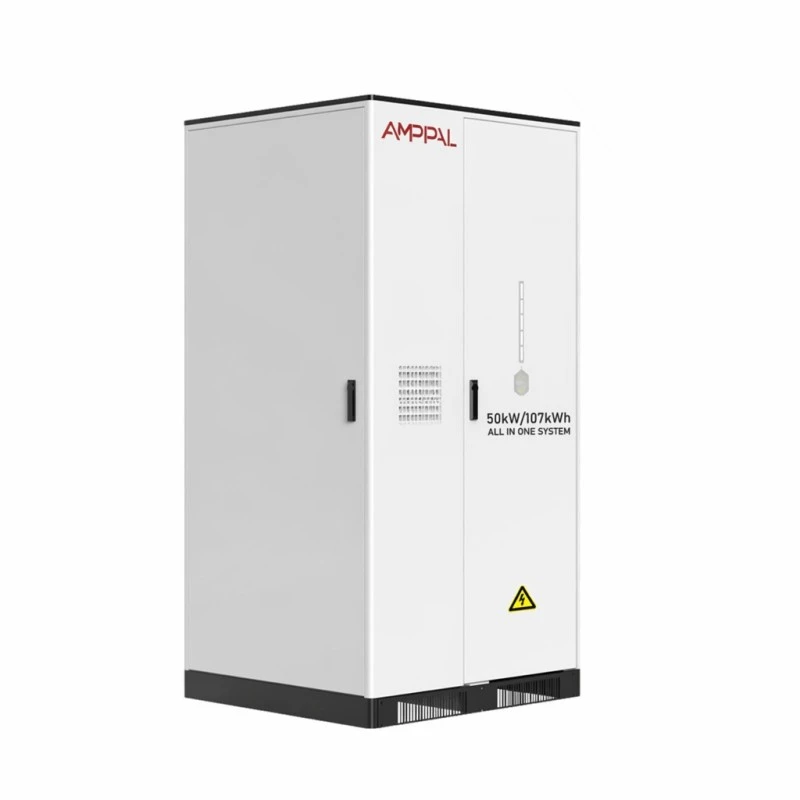

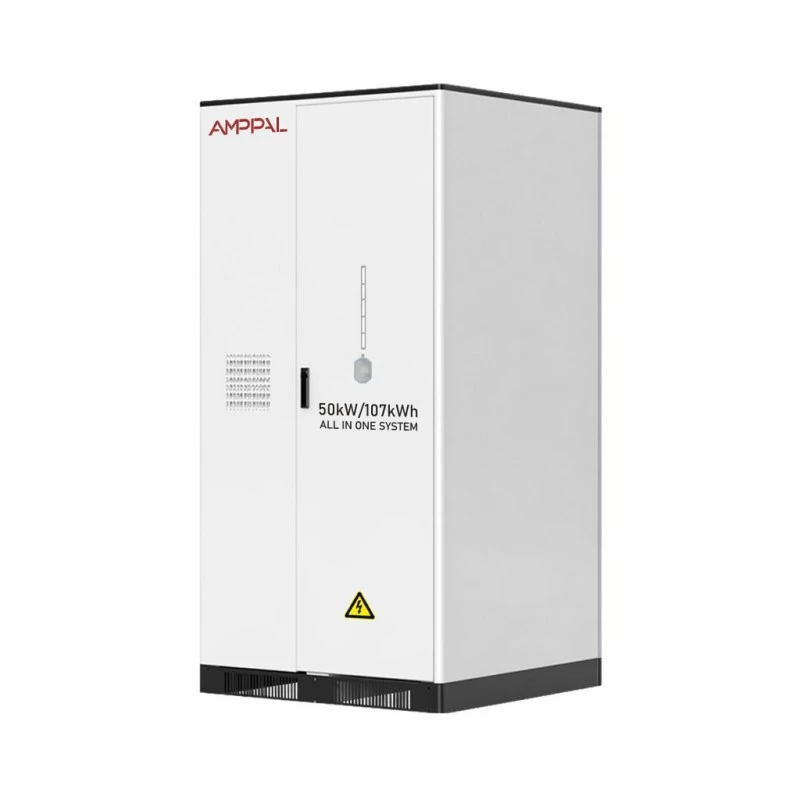

Skříň o výkonu 50 kW je fyzicky odlišná — 1100*1205*2200 mm a 1200 kg oproti 1000*1106*1640 mm a 850 kg u menších dvou — takže před provedením zkontrolujte šířky dveří, zatížení podlahy a přístup jeřábem.

Pokud váš web nemá problém s importem mřížky a žádný časový interval používání, je tato skříň pravděpodobně nesprávná. Vrátí se to prostřednictvím vlastní spotřeby a přesouvání tarifů; bez nich je baterie zaparkovaným majetkem. Řekli bychom vám to, než přijmeme vaši objednávku.

Porovnání cenových nabídek mezi dodavateli

Zeptejte se, zda je uváděná účinnost na úrovni systému nebo pouze na invertoru. Naše je maximum 97 %, měřeno na hranici skříně včetně pomocných zátěží.

Zeptejte se, zda se protipožární ochrana vztahuje jak na úroveň balení, tak na úroveň skříně – nabídka s aerosolem ve skříňce ponechá obaly nechráněné.

Zeptejte se, jaký je vstupní strop MPPT; „20kW hybrid“, který akceptuje pouze 15kW FV, vás nutí koupit si druhý střídač později.

Zeptejte se na EMS: může místní řadič běžet bez cloudu? Naše ano, což je důležité na trzích s nespolehlivou konektivitou.

Obchodní podmínky: 25-35 pracovních dnů pro standardní modely, pětiletá záruka na kompletní skříň, MOQ jedné jednotky pro vyhodnocovací zakázky.

Zaslání jednodílné skříně

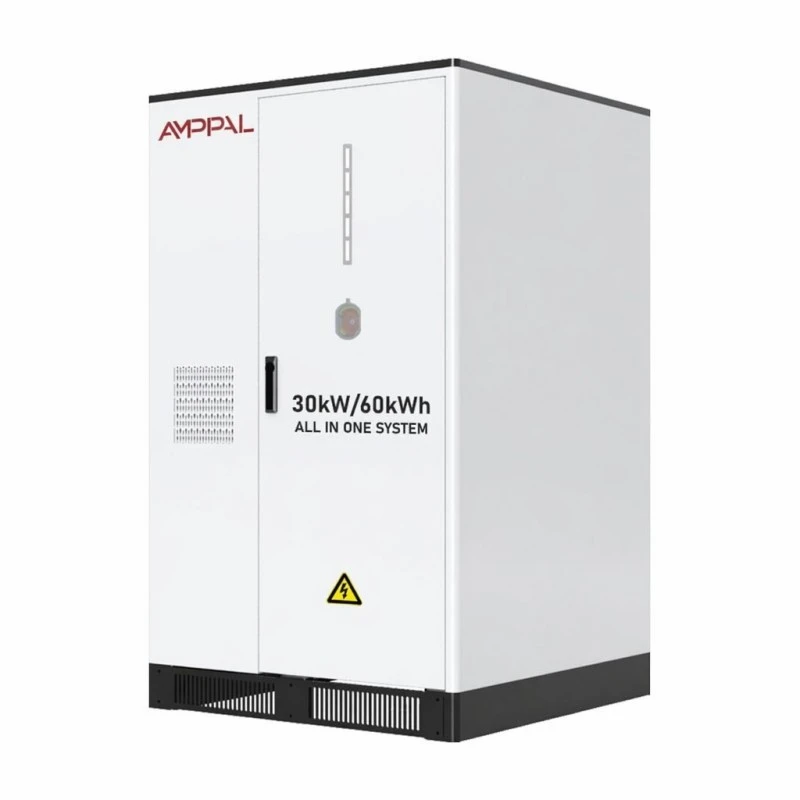

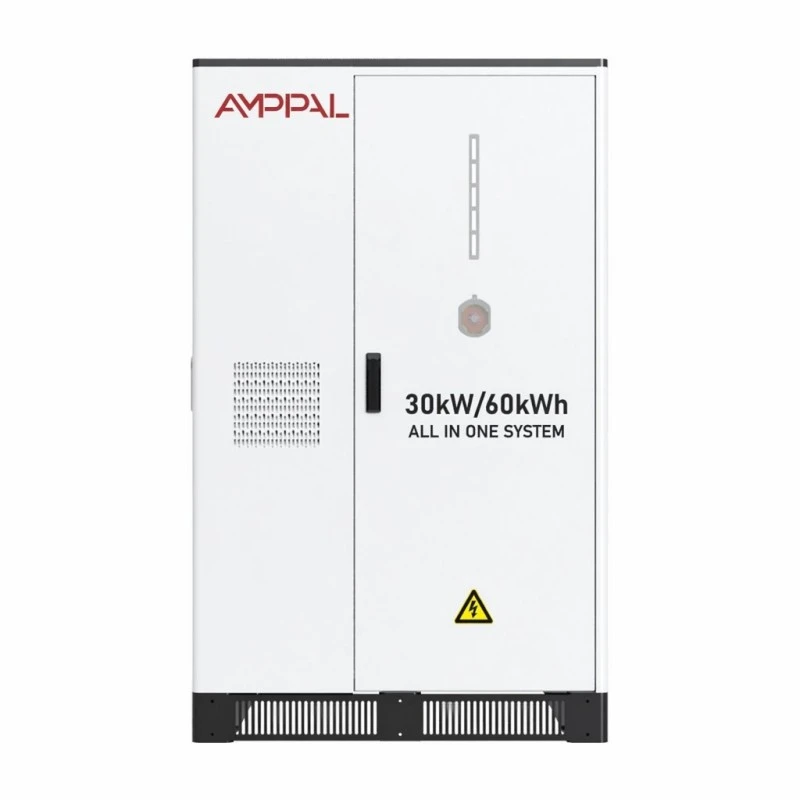

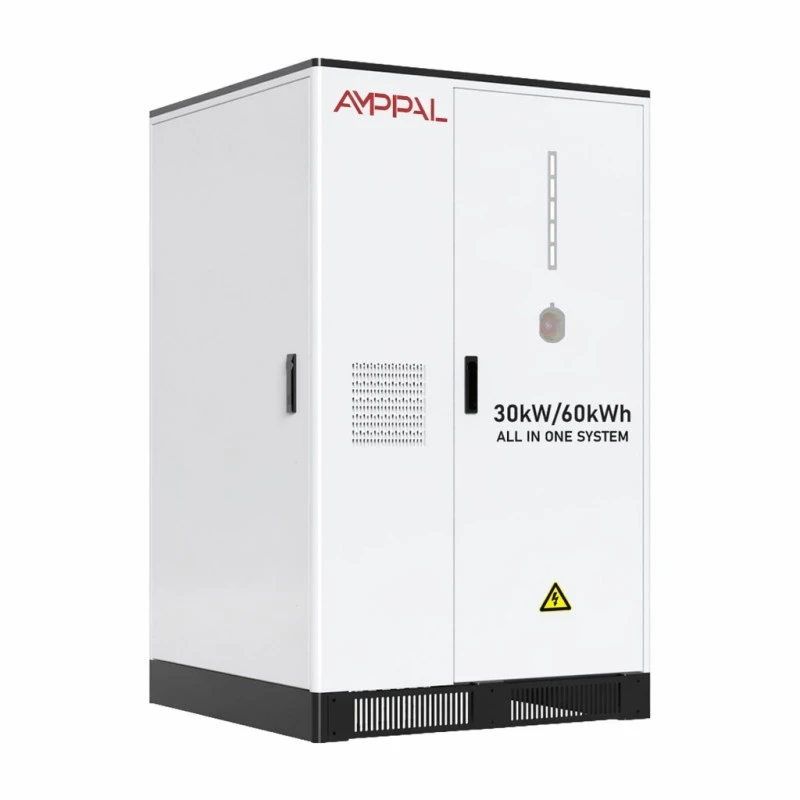

Modely 20kW a 30kW jsou 1000*1106*1640mm a váží 850-950kg; 50kW model je 1100*1205*2200mm při 1200kg. Každý se dodává na vyztužené ocelové paletě s kapsami pro vysokozdvižné vozíky, připravené pro nakládací vozík v místě určení.

Jedna jednotka zabere zhruba třetinu 20stopého kontejneru; dva pohodlně padnou s výztuhou. Protože je baterie nainstalována, má zásilka klasifikaci nebezpečného zboží UN3480 – připravujeme zprávu UN38.3 a MSDS a měli byste si vyčlenit zhruba jeden týden navíc na rezervaci nebezpečného zboží v přístavu.

Podmínky jsou standardně FOB Ningbo nebo Shanghai, CIF na vyžádání. U letecké přepravy s jednou jednotkou je hmotnost a třída baterie neekonomická; Praktickou cestou je námořní nebo pozemní nákladní doprava.

Záruka, degradace a výměna balení

Pětiletá záruka na kompletní skříň – sady, invertorový stupeň, tepelné ventilátory a místní ovladač – nejen na baterii.

Kapacita je zaručena tak, že pojme alespoň 80 % jmenovité energie během prvních pěti let při normálním cyklování 0,5 C; na degradaci nad rámec toho se vztahují stejné podmínky.

Balíčky jsou zaměnitelné moduly: vadný balík je vyměněn za několik hodin bez vrácení celé skříně a BMS se po restartu automaticky znovu vyváží.

Roční servis zahrnuje čištění filtru, kontrolu krouticího momentu svorek, kontrolu ventilátoru a ověření kapacity; naše vzdálená diagnostika může nejprve označit slabé balení.

Náhradní balení a ovládací desky jsou skladem a expedujeme do 5-7 pracovních dnů; prodloužená záruka na osm nebo deset let je kalkulována v době objednávky.

Chyby při instalaci, které se opakují

Špatně: předpokládáme, že výstup 380 V napájí přímo jednofázové zařízení. Vpravo: skříň je třífázová; rozdělte zátěž mezi L1/L2/L3 a udržujte nulový vodič spojený podle místního předpisu.

Špatně: montáž na dřevěnou podlahu nebo tenký potěr. Vpravo: váha 850-1200 kg potřebuje betonovou podložku nebo vyztuženou podlahu dimenzovanou na bodové zatížení.

Špatně: spuštění PV řetězců se smíšenou orientací do jednoho sledovače s očekáváním plného výstupu. Vpravo: použijte konfiguraci 4cestného MPPT a přiřaďte každému azimutu vlastní sledovač.

Špatně: skladování baterie pod -20 °C nebo nabíjení nad +50 °C. Vpravo: respektujte okno skladovací teploty -20 °C až +60 °C a provozní vlhkost 0-95 % RH.

Špatně: zahrabání spodního vstupu kabelu do vody nebo nečistot. Vpravo: udržujte sokl volný – AC spodní vstup (3L+N+PE) předpokládá, že oblast ucpávky zůstane přístupná.

Co hlásí instalátoři a vlastníci

Oděvní dílna v Dháce v Bangladéši umístila 30kW model za střechu o výkonu 40kWp na začátku roku 2025. Majitel uvedl, že hodiny dieselového generátoru klesly z denních na několik za měsíc a instalatér si všiml, že jim integrovaný MPPT ušetřil týden uvádění do provozu ve srovnání se samostatným zařízením – ačkoli si přáli, aby anténa WiFi měla delší vedení pro jejich sklad s kovovou střechou.

Provozovatel supermarketu v Sofii v Bulharsku provozuje jednotku o výkonu 20 kW oproti rozpětí nočních/denních tarifů. Jejich správce zařízení potvrdil, že skříň platí zhruba třetinu své měsíční delty elektřiny, a přidal stížnost: ventilátor je slyšet v přilehlém skladu, takže ho přesunuli na nakládací rampu.

Důlní zásobovací sklad v Limě v Peru koupil 50kW model pro zálohování po opakovaných výpadcích sítě. Jejich elektroinženýr chválil rychlost předávání on/off-grid, ale požádal o hlasitější místní alarm – samotnou LED na panelu bylo snadné během noční směny přehlédnout.

Často kladené otázky

Otázka: Může se nabíjet čistě ze solární energie bez sítě?

Odpověď: Ano, v režimu off-grid; MPPT směruje FV do baterie a zátěže, přičemž síť pouze pro zálohování.

Otázka: Kolik střechy pro 20kW model?

Odpověď: Přibližně 4 kWp na 20 m2 dobré střechy, takže 26 kW příkonu FV je zhruba 130 m2 panelů.

Otázka: Co se stane při výpadku sítě?

Odpověď: Skříň se automaticky přepne do režimu off-grid; rezerva SOC, kterou nastavíte v EMS, definuje, jak dlouho budova běží.

Otázka: Jak dlouho balení vydrží?

Odpověď: Více než 6 000 cyklů při 0,5 °C a 25 °C až 80% retence – asi dvacet let při jednom cyklu za pracovní den, méně při intenzivnějším cyklování.

Otázka: Je střídač vyměnitelný samostatně?

Odpověď: Ano, invertorový stupeň a sady jsou nezávislé moduly, které lze opravit bez vrácení skříně do továrny.

Otázka: Jaká je účinnost zpáteční cesty?

Odpověď: Maximálně 97% na úrovni skříně s 90% hloubkou vybití — 10% rezerva DOD také prodlužuje životnost cyklu.

Otázka: Potřebujeme místnost na baterie?

Odpověď: č. IP54 a vnitřní potlačení požáru umožňují instalaci v provozní místnosti nebo krytou venkovní instalaci na betonovou podložku.

Otázka: Jaká je dodací lhůta?

A: 25-35 pracovních dnů pro standardní modely 20/30/50kW; vlastní napětí přidá čas.
