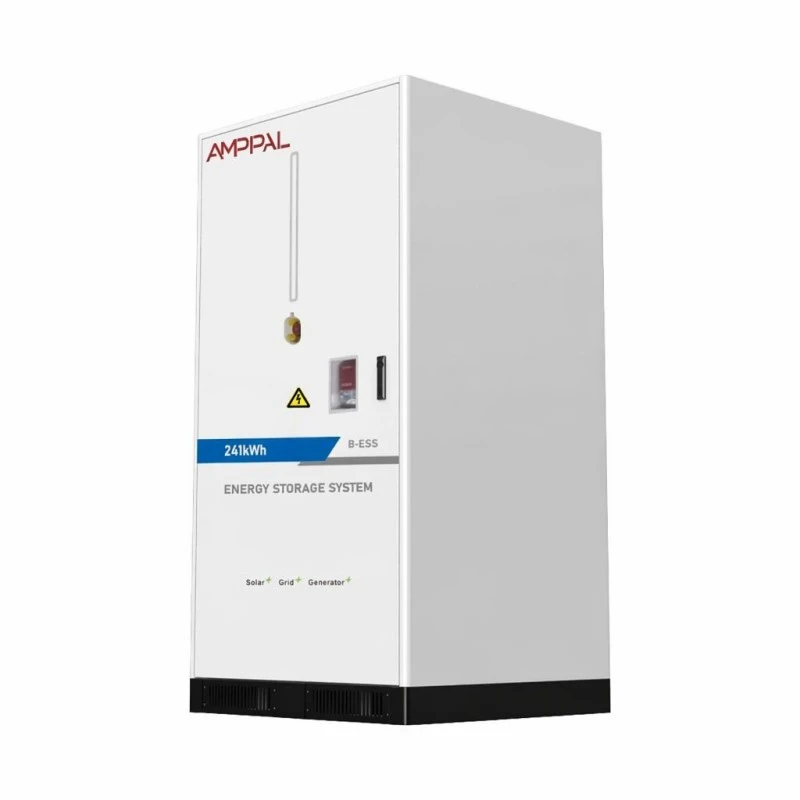

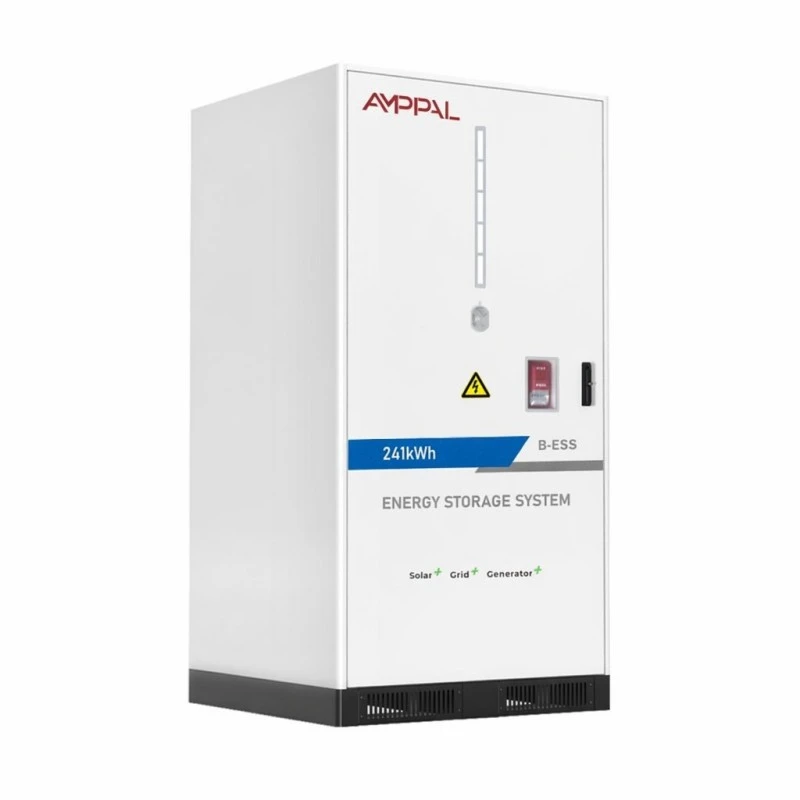

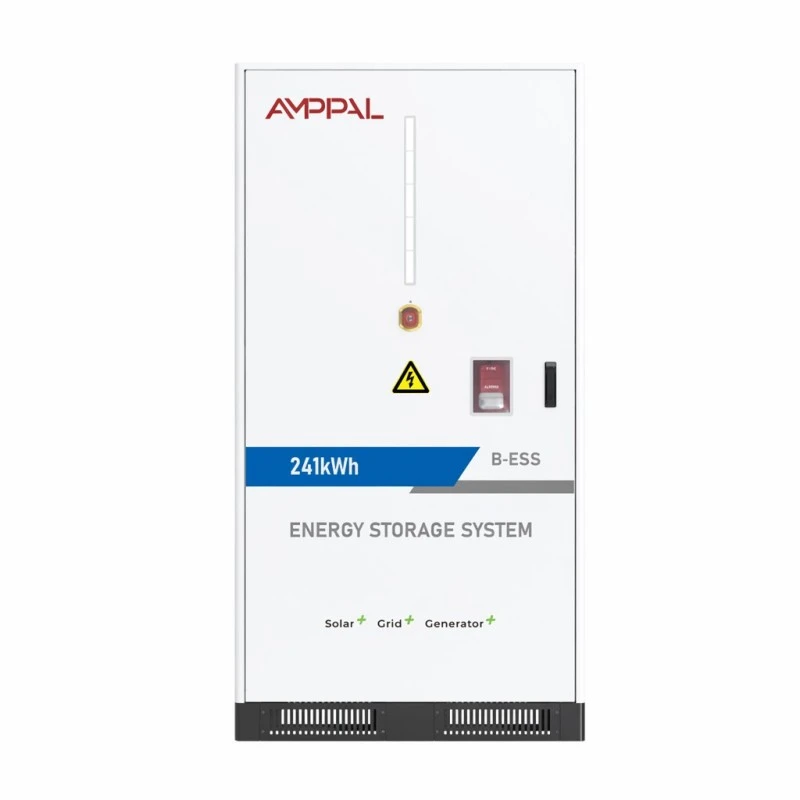

Modulární bateriový systém ukládání energie 225 kWh / 241 kWh pro komerční mikrosítě

Bateriový klastr není úložný systém

Tento 225kWh / 241kWh modulární bateriový systém pro ukládání energie pro komerční mikrosítě se dodává bez vnitřního měniče. Žádná obrazovka EMS, žádné mřížkové terminály - je to stejnosměrný bateriový cluster a právě tato absence je přesně důvodem, proč si jej integrátoři kupují.

Systémový integrátor nebo EPC má často preferovanou značku PCS, celozávodní EMS nebo kontejnerový projekt, kde je fáze přeměny energie již nasmlouvána. Nákup baterie s vestavěným invertorem znamená nákup druhého konvertoru, který nemůžete použít, a platbu za integrační práci, kterou již provedla továrna.

225kWh a 241kWh clustery představují čisté stejnosměrné rozhraní přes CAN, Ethernet nebo RS485, což vám umožní připojit úložiště k vaší vlastní přeměně energie a řídicímu stohu. Udržujete architekturu; dodáváme energii.

Dvě konfigurace a co se shodují

225 kWh u 1P224S s nominálním 716,8 V DC a provozním oknem 604 ~ 806 V DC; 241 kWh při 1P240S s nominálním 768VDC a 672~864VDC.

Oba používají články LFP 3,2V/314Ah v balíčcích 51,2V/314Ah – 14 sad pro cluster 225kWh, 15 pro 241kWh – a oba mají standardní proud 150A při 0,5CP.

Okno 604~806VDC vyhovuje platformám PCS postaveným na sběrnici 600-800V DC; okno 672~864VDC vyhovuje třídě 750-900V - srovnejte se před uvedením projektu.

Maximální účinnost je 88 % při 0,5 C na jedno nabití a jedno vybití, včetně pomocných zařízení, takže váš okružní model používá skutečné systémové číslo.

Životnost cyklu je uváděna více než 8000krát při 0,5C a 25°C s alespoň 80% zachováním energie – počet, který váš model návratnosti potřebuje, s připojenými podmínkami.

Intelligent air-cooled air conditioning, aerosol plus perfluorohexanone fire protection, IP54, and 2050kg in a 1095*1210*2120mm cabinet on both variants.

Technické specifikace

Kdo si koupí holý klastr

Integrátoři se stávající řadou PCS: cluster přidává úložiště do jejich katalogu bez druhého invertorového SKU do zásoby a podpory.

EPC standardizující jednoho partnera pro baterie na několika místech – stejná skříň 2050 kg, stejné komunikační rozhraní, všude stejný seznam náhradních dílů.

Projekty přeměny fotovoltaických elektráren na úložiště se stejnosměrnou vazbou, kde cluster sedí na stejnosměrné sběrnici stávajícího střídače a starý střídač si zachovává svou roli.

Kontejnerové projekty, kde PCS pořizuje samostatně klient a baterie musí dorazit jako továrně testovaná, nezávisle certifikovaná jednotka.

Záložní sestavení pro těžební a průmyslové lokality, kde je řídicí architektura proprietární a do ní se zasune pouze DC komponenta.

Párování a stohování s vašimi PCS

První kontrolou je napětí. Provozní okno clusteru - 604~806VDC nebo 672~864VDC v závislosti na modelu - musí být uvnitř vstupního rozsahu PCS DC s rezervou na obou koncích, protože baterie jede celé okno mezi vybitím a plným nabitím.

Druhou kontrolou je podání ruky. Cluster standardně mluví CAN, Ethernet a RS485 s volitelným 4G pro vzdálený servis; váš EMS buď mluví jedním z nich, nebo získá bránu protokolu. Zveřejňujeme mapu registrů s dokumentačním balíčkem, takže váš řídicí technik může mapovat SOC, aktuální limity a ochranné alarmy bez volání výrobce.

Kapacita roste přidáváním klastrů, nikoli přeskupováním. Druhý 241kWh cluster stejného modelu se připojuje paralelně ke stejné DC sběrnici – podmínkou je přizpůsobené jmenovité napětí – a EMS je agreguje jako dva DC zdroje. Výkon zůstává omezen PCS; energetické váhy v krocích 225 nebo 241 kWh.

Soubor bezpečnosti a certifikace

Protipožární ochrana je dvoustupňová: aerosol na úrovni balení, perfluorhexanon pro objem skříně – konfigurace nyní pojišťovny očekávají u komerčních baterií.

BALENÍ obsahují CE a RoHS; zařízení se dodává s UN38.3 a MSDS, což je dokumentace, kterou celní a místní pojistitelé vyžadují.

Kryt IP54 s DC spodním vstupem, oddělující oblast elektrické průchodky od prostoru pro balení uvnitř skříně.

Inteligentní vzduchem chlazená klimatizace udržuje 14-15 balení v těsném teplotním pásmu; regulátor moduluje ventilátory podle teploty článku.

Provozní obálka je 0°C až +50°C, 0-95% RH bez kondenzace, 2000 m nadmořská výška se snížením výše - před podpisem se ujistěte, že je vaše stránka uvnitř.

Každý cluster absolvuje úplný tovární cyklický test 0,5 CP s protokolováním na úrovni balení a zpráva o přijetí je odeslána s jednotkou.

Jak je sestaven cluster v Yueqing

1. Příjem článku — 314Ah LFP články jsou testovány na kapacitu a vnitřní odpor před zahájením stavby.

2. Sestavení bloku — 51,2V/314Ah bloky jsou svařeny, propojeny a opatřeny packem BMS, poté testovány na izolaci.

3. Výroba skříně — ocelový plech je CNC řezaný, ohýbaný, svařovaný a práškově lakovaný s ochranou proti korozi.

4. Racking – sady jsou instalovány v řetězci 1P224S nebo 1P240S se stejnosměrnou sběrnicí utaženou a zkontrolovanou.

5. Tepelné a protipožární vybavení – klimatizace, potrubí, generátory aerosolu a perfluorhexanonový systém instalován a testován.

6. Řídicí kabeláž – řídicí jednotka clusteru, komunikační brány a průchodka spodního vstupu DC jsou ukončeny a ověřeny.

7. Přejímací test — 0,5 CP nabití a vybití s ​​napětím na úrovni baterie a teplotou zaznamenanými proti sériovému číslu.

8. Balení — 2050 kg vážící skříň je připevněna k vyztužené paletě, namontována indikátory otřesů a uložena do přepravky.

Který cluster a kolik

Nejprve vyberte model podle okna napětí PCS a poté podle cílové energie. Sběrnice 750-900V DC ukazuje na 241kWh cluster (672~864VDC); sběrnice 600-800V ukazuje na jednotku 225kWh (604~806VDC). Vynucení nesouladu napětí znamená snížení výkonu baterie nebo měniče a obojí poškodí návratnost.

Poté počítejte klastry do expedičního okna: každý 225kWh klastr dodává do sběrnice standardně 150 A, takže užitečnou energii ve dvouhodinovém okně převádí PCS, nikoli štítek.

Buďte upřímní, pokud jde o formu nákupu. Pokud váš projekt ještě nemá PCS ani EMS, je holý cluster špatným výchozím bodem – integrovaná skříň nebo kontejner ze stejné tovární řady se rychleji zprovozní. Cluster je pro kupující, kteří již vlastní zbytek zásobníku.

Otázky pro klastrovou cenovou nabídku

Požádejte o okno napětí, ne pouze o jmenovité. Cluster označený jako '768V' může být stále k ničemu, pokud váš PCS klipuje na 850V a baterie se nabíjí na 864V.

Zeptejte se, zda se mapa komunikačního registru dodává s jednotkou nebo až po kontrole NDA - naše je v dokumentaci.

Zeptejte se, jak je provedena protipožární ochrana: aerosol a perfluorhexanon jsou zde přítomny; nabídka jednoho agenta změní váš soubor pojištění.

Zeptejte se, zda nárok na cyklus uvádí rychlost, teplotu a udržení - 8000 cyklů bez podmínek není specifikace.

Obchodní podmínky: 25-35 pracovních dnů pro standardní clustery, pětiletá záruka, MOQ jedna jednotka pro práci na integraci prototypu.

Odeslání klastru o hmotnosti 2050 kg

Skříň má rozměry 1095*1210*2120mm a váží 2050kg u obou variant, takže se pohybuje na vyztužené paletě s kapsami pro vysokozdvižné vozíky a zvedacími body pro jeřáb tam, kde je staveniště potřebuje.

S nainstalovanou baterií jde o zásilku nebezpečného zboží UN3480: připravujeme zprávu UN38.3 a MSDS a měli byste přidat zhruba jeden týden dodací lhůty generálního ředitelství pro rezervaci v místě původu.

Podmínky jsou FOB Ningbo nebo Shanghai s CIF na vyžádání. Praktický náklad pro silniční nákladní dopravu představuje jeden cluster na každý oddíl nákladního automobilu; dva pasují na 20stopý kontejner s vyztužením, pokud to trasa umožňuje.

Servisní a kapacitní závazek

Pětiletá záruka na packy, klimatizaci, požární systém a ovladač clusteru jako jeden dodaný celek.

Zachování kapacity je zaručeno na 80 % při uvedeném cyklování 0,5 C, srovnáno s protokolem o přejímce z výroby.

Balíčky jsou vyměnitelné v terénu: slabé balení je vyměněno za několik hodin se zbytkem řetězce nedotčeným a BMS se po restartu znovu vyrovná.

Vzdálená diagnostika přes CAN/Eth/RS485 (volitelně 4G) umožňuje našim inženýrům číst data na úrovni balení a posun příznaků, než se zobrazí v energetických zprávách na místě.

Roční servis zahrnuje čištění filtru, kontroly požárního tlaku, ověření točivého momentu a běh kapacity; náhradní balení expedujeme do 5-7 pracovních dnů.

Chyby v integraci, které se opakují

Špatně: připojení clusteru k PCS, jehož DC okno sotva přesahuje dosah baterie. Vpravo: ověřte, že 604~806VDC nebo 672~864VDC sedí uvnitř okna PCS s okrajem na obou koncích.

Špatně: smíchání klastrů 225 kWh a 241 kWh na jeden autobus. Vpravo: paralelní jednotky musí být stejného modelu, aby se jmenovitá napětí shodovala.

Špatně: ponechat spodní vstupní průchodku DC přístupnou pro odtok vody. Vpravo: při instalaci utěsněte ucpávku a udržujte oblast soklu volnou.

Špatně: za předpokladu, že IP54 znamená venkovní expozici kdekoli. Vpravo: snáší prach a stříkající vodu, nikoli stojatou vodu - chomáč držte mimo půdu náchylnou k záplavám.

Špatně: přeskočení testu komunikační mapy před zapnutím napájení. Vpravo: před připojením clusteru ke sběrnici spusťte se svým EMS handshake na úrovni CAN/RS485.

Co hlásí integrátoři

Systémový integrátor v Dubaji spároval 241kWh cluster s 500kW PCS pro hotelový projekt počátkem roku 2025. Jejich hlavní inženýr řekl, že mapa registrů CAN jim umožnila dokončit mapování EMS během odpoledne a že zpráva o továrním testu usnadnila kontrolu dokumentů místním úřadem – ačkoli koncovky stejnosměrného kabelu byly kratší než jejich standardní praxe, takže přidali spojovací skříňku.

EPC v Kapském Městě standardizované na 225kWh clusteru na třech maloobchodních místech. Jejich vedoucí nákupu zaznamenal identickou 2050kg skříň a společný seznam náhradních dílů, které zjednodušily logistiku na místě, zatímco jejich tým, který uvedl do provozu, si stěžoval, že servisní přístupový panel klimatizace je v jejich preferovaném uspořádání umístěn na straně, která směřuje ke stěně.

Těžební dodavatel v kolumbijském Medellínu provozuje dva clustery o výkonu 241 kWh na jedné stejnosměrné sběrnici za diesel-hybridním systémem. Jejich řídicí technik potvrdil, že paralelní konfigurace odpovídala SOC, jak bylo inzerováno, a požádal o možnost delší WiFi antény, aby se diagnostika clusteru dostala do řídicí místnosti bez kabelu.

Odpovědi Integrátoři se ptají před podpisem

Otázka: Je součástí dodávky PCS?

Odpověď: Ne – toto je skupina baterií na straně DC. Předává se do vašeho PCS/EMS přes CAN, Ethernet nebo RS485 (volitelně 4G).

Q: Kterým napětím PCS odpovídá?

A: 225kWh cluster pokrývá 604~806VDC; 241 kWh pokrývá 672 ~ 864 V DC. Porovnejte okno PCS DC s dosahem.

Otázka: Mohu provozovat dva clustery paralelně?

Odpověď: Ano, seskupení stejného modelu na stejné sběrnici DC, přizpůsobené jmenovité napětí, agregované systémem EMS.

Otázka: Jaký je standardní proud?

A: 150A na klastr při rychlosti 0,5CP; PCS definuje výkon, cluster definuje energii.

Otázka: Jaká je účinnost zpáteční cesty?

Odpověď: Maximálně 88 % při 0,5 C na jedno nabití a jedno vybití, včetně pomocných zařízení.

Otázka: Jak dlouho buňky vydrží?

A: Více než 8000 cyklů při 0,5C a 25°C s alespoň 80% retence; vyšší okolní teploty jej zkracují.

Otázka: Funguje to s EMS třetí strany?

Odpověď: Ano – mapa registru je součástí sady dokumentace, takže váš technik se může integrovat bez volání z výroby.

Otázka: Jaká je dodací lhůta?

Odpověď: 25–35 pracovních dnů pro standardní skupiny plus asi týden rezervace nebezpečného zboží v místě původu.
