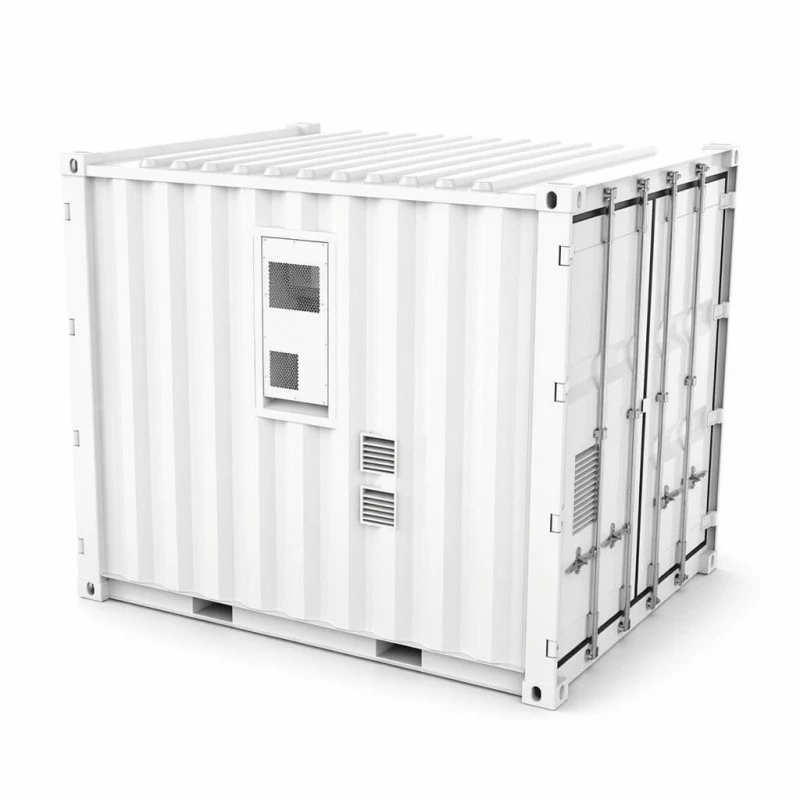

Rozsáhlá nasazení bateriových úložišť tradičně zahrnují rozsáhlé montážní práce na místě, což přináší rizika plánování, chyby v elektroinstalaci a prodloužené časové osy uvádění do provozu pro projektové týmy.Kontejnerový bateriový systém ukládání energie v užitkovém měřítkudodává předem otestované, továrně integrované úložné jednotky megawattové třídy připravené k umístění a připojení na místě. Tento článek prozkoumává jeho dvoukapacitní varianty, vestavěnou bezpečnostní architekturu, výrobní pracovní postupy, zpětnou vazbu k reálnému projektu a klíčové úvahy pro vývojáře a týmy EPC, které hodnotí prostředky pro ukládání energie v kontejnerovém formátu.
Na této stránce — Kliknutím na odkazy přejdete do sekce
1. Co přijede nákladním automobilem pro projekty kontejnerového skladování
Konvenční projekty megawatthodinového úložiště provádějí většinu montážních činností na místě. Bateriové sady se dodávají na paletách, konstrukce stojanů se staví lokálně, velké objemy kabeláže jsou vedeny a připojeny a velká část plánu uvádění do provozu je spotřebována řešením chyb v kabeláži vzniklých během instalace na místě.Kontejnerový bateriový systém ukládání energie v užitkovém měřítkuobrací tuto typickou sekvenci projektu.
Kompletní sada bateriových sad, vzduchem chlazený hardware pro tepelnou cirkulaci, dvojité protipožární sestavy a kompletní monitorovací kabeláž jsou plně integrovány do továrních zařízení v Yueqing. Každý subsystém prochází kombinovaným testováním na úrovni systému před odesláním do skříně o rozměrech 3048*2438*2591 milimetrů. Po dodání do projektových prostor pracovníci staveniště umístí kontejner na připravené betonové podložky, navedou kabeláž DC spodního vstupu směrem k hardwaru PCS a EMS na staveništi a poté přistoupí k činnostem při uvádění do provozu. Přesunutím montáže a ověřování systému do továrních pracovních postupů již tyto kritické úkoly nezabírají časovou osu kritické cesty projektu, což představuje hlavní hodnotu pro výběr řešení ve stylu kontejneru před diskrétními regálovými úložnými systémy.
2. Přehled dvou kapacitních variant a základní technické parametry
Stejná fyzická plocha kontejneru podporuje dvě různé konfigurace energetické kapacity, 1060 kWh a 1215 kWh. Stavební inženýrství projektu, specifikace betonových podložek a plány zdvihání jeřábu zůstávají nezměněny bez ohledu na to, která varianta bude vybrána, což zjednodušuje práci před přípravou staveniště. Architektura řetězce se pro každou konfiguraci liší: 48 bateriových sad implementuje topologii 4P264S pro 1060 kWh (nominální 844,8 V DC) a 55 sad implementuje topologii 5P242S s výkonem 1215 kWh (nominální 774,4 V DC). Obě varianty udržují výstup v široce přijímaném operačním okně 680-950VDC kompatibilním s většinou běžných rozsáhlých hardwarových platforem PCS.
Standardní nabíjecí a vybíjecí proud je 200 A pro obě verze, které pracují s rychlostí 0,5 C, čímž se sladí výstup na straně DC s typickými požadavky na architekturu projektové sběrnice. Maximální účinnost na úrovni systému dosahuje 88 procent, měřeno během jednoho cyklu úplného nabití a vybití, včetně spotřeby pomocné energie spíše než metriky pouze pro baterii. Životnost cyklu přesahuje 8 000 cyklů při okolních podmínkách 0,5 C a 25 °C, přičemž si zachovává minimálně 80 procent energetické kapacity a rozsahy provozní teploty okolí se pohybují mezi 0 °C a +50 °C, což odpovídá tepelnému managementu vnitřní klimatizace kontejneru.
| Kategorie | Parametr | Model s výkonem 1060 kWh | Model 1215 kWh |
|---|---|---|---|
| DC strana | Jmenovitá kapacita | 1060 kWh | 1215 kWh |
| Typ buňky | LFP 3,2V/314Ah | LFP 3,2V/314Ah | |
| Řetězec bateriového systému | 4P264S | 5P242S | |
| Specifikace PACK | 70,4V314Ah | 70,4V314Ah | |
| ŽÁDNÝ. z BALENÍ | 48 KS | 55 KS | |
| Jmenovité napětí | 844,8 V DC | 774,4 V DC | |
| Rozsah napětí | 680~950VDC | 680~950VDC | |
| Standardní nabíjecí/vybíjecí proud | 200A | 200A | |
| Parametry systému | Účinnost systému | MAX.účinnost 88% @0,5C / 1 nabití 1 vybití | MAX.účinnost 88% @0,5C / 1 nabití 1 vybití |
| Životnost systému | >8000krát (0,5C@25°C) Míra zadržování energie ≥ 80 % | >8000krát (0,5C@25°C) Míra zadržování energie ≥ 80 % | |
| Způsob zapojení | DC spodní vstup | DC spodní vstup | |
| Rychlost nabíjení a vybíjení | 0,5 CP | 0,5 CP | |
| Metoda tepelného managementu | Inteligentní vzduchem chlazená klimatizace | Inteligentní vzduchem chlazená klimatizace | |
| Komunikační protokol | CAN/Eth/RS485 (4G volitelné) | CAN/Eth/RS485 (4G volitelné) | |
| Systém požární ochrany | Aerosol a perfluorhexanon | Aerosol a perfluorhexanon | |
| IP hodnocení | IP54 | IP54 | |
| Velikost produktu | 3048*2438*2591 mm | 3048*2438*2591 mm | |
| Hmotnost produktu | 9500 kg | 10500 kg | |
| Environmentální požadavky | Rozsah provozních teplot | 0 °C~+50 °C | 0 °C~+50 °C |
| Rozsah provozní vlhkosti | 0~95% RH (bez kondenzace) | 0~95% RH (bez kondenzace) | |
| Provozní výška | 2000 m (>2000 m snížení výkonu) | 2000 m (>2000 m snížení výkonu) | |
| Osvědčení | BALENÍ: CE ROHS UN38.3 MSDS | BALENÍ: CE ROHS UN38.3 MSDS | |
| Záruka | 5 let | 5 let |
3. Cílová místa nasazení pro kontejnerové úložiště v utilitárním měřítku
Několik scénářů aplikací v reálném světě těží z předem integrovaného bateriového úložiště v megawattovém měřítku. Průmyslové parky, které zažívají dvou až čtyřhodinové večerní špičky, mohou využít skladovací prostředky k posunu vzorců spotřeby v reakci na tarifní rámce doby používání. Pro lokality závislé na dieselových generátorech může varianta s výkonem 1060 kWh udržet mírné průmyslové zatížení po dobu typických odstávek bez složité logistiky dodávek paliva.
Závody s obnovitelnými zdroji energie, včetně solárních farem a větrných instalací, nasazují tyto kontejnery ke stabilizaci produkce a zachycování výroby, která by jinak byla omezena. Operátoři distribučních sítí mohou odložit nákladné upgrady hardwaru rozvodny implementací omezování špiček podavače na omezenou provozní dobu. Odlehlá těžební místa a ostrovní projekty představují další klíčovou shodu; účelově vybudované bateriové prostory na místě se často ukazují jako nepraktické, a proto je továrně ověřená dodávka kontejnerů nejspolehlivější cestou nasazení. Při hodnocení hardwaru úložiště pro tyto rozsáhlé případy použitíKontejnerový bateriový systém ukládání energie v užitkovém měřítkuposkytuje možnost připravenou k nasazení, aniž by se vyhnula rozsáhlé montáži systému na místě.
4. Pracovní postup pro uvedení projektu prefabrikovaného úložiště online
Realizace projektu začíná přípravou stavebních prací. Dodavatelé konstruují ploché betonové podložky navržené tak, aby zvládaly bodové zatížení 9500–10500 kilogramů, instalují kabelové žlaby vedoucí k umístění kontejneru a udržují dostatečný volný prostor pro funkce odvodu tepla z klimatizace.
Zvedací operace se spoléhají na standardní kování kontejnerů včetně rohových odlitků. Projektové týmy si pronajímají standardní vybavení pro montáž rozpěrných tyčí, čímž odpadá požadavek na zvedací zařízení vyráběné na míru. Operace umístění jediného jeřábu umístí kompletní jednotku na připravený základ.
Uvedení do provozu probíhá ve třech různých fázích po umístění. Technici dokončují kabeláž na straně stejnosměrného proudu prostřednictvím kabelových průchodek se spodním vstupem, které se připojují k hardwaru PCS dodávanému na místě. Dalším krokem je navázání komunikace mezi interním monitorovacím hardwarem kontejneru a platformami EMS na úrovni projektu s dostupnými CAN, Ethernet a RS485 spolu s volitelnou funkcí vzdáleného přístupu 4G. Konečné akceptační činnosti zahrnují funkční testování ochranného relé, ověření cyklů nabíjení a vybíjení 0,5 CP a ověření přesnosti hlášení SOC. Při řádně dokončené stavební přípravě trvá uvedení do provozu na místě obvykle dva až tři pracovní dny po umístění kontejneru.
5. Vestavěná bezpečnostní architektura a certifikační dokumentace
Duální nezávislé protipožární prostředky tvoří ústřední prvek bezpečnostního designu. Aerosolové systémy působí v jednotlivých obalech a perfluorhexanonová látka zaplavuje celý vnitřek nádoby. Tato strategie se dvěma agenty řeší tepelné události, ke kterým dochází v různých fyzických měřítcích, což je konfigurace, která je stále více požadována v rámci pojistných specifikací pro velké instalace pro ukládání baterií.
Kryt kontejneru s krytím IP54 s stejnosměrnou kabeláží se spodním vstupem odolává dešti a prachu na místě, udržuje body elektrických průniků nízkoprofilové a dobře chráněné. Jednotlivé baterie obsahují dokumentaci shody CE a RoHS. Kompletní dodávky systému zahrnují papírování UN38.3 a MSDS nezbytné pro mezinárodní přepravu, celní odbavení a požadavky na pojištění projektu.
Inteligentní modulovaný vzduchem chlazený klimatizační hardware udržuje sestavy bateriových sad v úzkých teplotních provozních pásmech namísto použití jednoduchého ovládání cyklů zapnutí a vypnutí. Provozní specifikace definují okolní podmínky od 0 °C do +50 °C, vlhkost 0–95 % RH bez kondenzace plus maximální nadmořskou výšku 2000 metrů s povinným snížením výkonu nad touto prahovou hodnotou. Každý dokončený kontejner prochází úplným cyklem nabití a vybití 0,5 CP s daty protokolování na úrovni balení shromážděnými v továrně, než jsou dveře kontejneru zapečetěny pro odeslání ven.
6. Osmistupňový výrobní postup uvnitř výrobního závodu Yueqing
7. Kontrola kritické velikosti pro úložiště v kontejnerovém měřítku
Projektové týmy by měly zvolit variantní konfiguraci podle skutečných požadavků na expedici namísto automatického výběru možnosti s vyšší energetickou kapacitou. Zatímco 1060 kWh a 1215 kWh sdílejí fyzické rozměry kontejneru, jmenovitá napětí sběrnice se výrazně liší. Před dokončením nákupních objednávek musí technické týmy ověřit, že hardware cílového PCS plně podporuje provozní okno napětí vybrané jednotky.
Vzduchem chlazené tepelné systémy nesou určité hranice prostředí. Místa s běžnými okolními teplotami přesahujícími +50 °C nebo tropická místa, kde klimatizační hardware nepřetržitě běží při maximální zátěži, mohou dosáhnout vynikající teplotní stability článků pomocí kapalinou chlazených alternativ skladování. Nabídky projektů zahrnují upřímné pokyny týkající se přizpůsobení se životnímu prostředí, nikoli pouze pokračování dodávky hardwaru po nasazení.
Hardware kontejnerového formátu představuje nízkou ekonomickou vhodnost pro celkové požadavky na úložiště pod přibližně 500 kWh. Skříňové skladovací produkty přinášejí nižší náklady na přepravu, jeřábové operace a montážní činnosti na místě pro požadavky na menší kapacitu a existují alternativní produktové řady, které tyto rozsahy projektů řeší.
8. Zvedání, přeprava a celní úvahy
Hmotnost jednotky je 9500 kg (1060 kWh) a 10500 kg (1215 kWh). Přeprava využívá valníky spárované s jeřábovým zařízením na obou koncích přepravní cesty. Hardware vysokozdvižných vozíků postrádá dostatečnou nosnost pro tyto hmotnosti; Před příjezdem kamionu do místa určení je třeba definovat plány lanoví a přístup k jeřábu na místě.
Protože jsou sestavy baterií předem nabité, jsou tyto kontejnery přepravovány jako nebezpečné zboží UN3480. Výrobní týmy dodávají kompletní protokoly o zkouškách UN38.3, dokumentaci MSDS a prohlášení o balení nebezpečného zboží. Plánovači projektů by si měli ve srovnání se standardními zásilkami běžného nákladu vyčlenit zhruba jeden týden navíc na dodací lhůtu rezervace původu a přístavu.
Dostupné obchodní podmínky zahrnují FOB Ningbo nebo Shanghai s opcemi CIF na vyžádání. Každý kontejner zabírá prostor srovnatelný s jedním 40stopým vysokým krychlovým zásobníkem. Vnitrozemská pozemní doprava vyžaduje průjezdnost trasy pro jednotku, která měří přibližně 3 metry na šířku a váží více než 10 tun.
9. Záruka, údržba kapacity a podpora servisu v terénu
Pětiletá komplexní záruka se vztahuje na balíčky, klimatizační sestavy, protipožární hardware a monitorovací systémy jako jeden kompletní dodaný systém. Výkon kapacity je zaručen pro minimální 80procentní jmenovitou retenci energie při provozu podle zdokumentovaných cyklických profilů 0,5 C, se sledováním degradace odkazujícím na základní protokoly testu akceptace z výroby.
Baterie podporují pracovní postupy údržby s výměnou v terénu. Jednotlivé poškozené sady lze vyměnit během několika pracovních hodin, aniž by bylo nutné celou nádobu rozebrat nebo odpojit zbytek řetězce baterií. Vzdálený monitorovací přístup přes CAN / Ethernet / RS485 plus volitelné 4G připojení umožňuje servisním týmům získávat provozní datové sady na úrovni balení, což umožňuje včasnou identifikaci posunu kapacity dříve, než operátoři zaznamenají dopady na výkon.
Mezi doporučené činnosti ročního servisu patří čištění vzduchového filtru, ověření tlaku hasiva, opětovné ověření koncového krouticího momentu a výkonnostní testy výkonu. Náhradní hardware se dodává během pěti až sedmi pracovních dnů na vyžádání.
10. Běžné chyby při přípravě webu, které zdržují harmonogram projektu
11. Real-World Field Notes z globálních megawatthodinových nasazení
Společnost zabývající se vývojem nemovitostí působící v Taškentu v Uzbekistánu umístila koncem roku 2024 jednotku o výkonu 1 060 kWh, která podporuje komerční komplex využívající rozdílů mezi dnem a nocí. Projektoví inženýři oznámili, že operace generující příjmy byly zahájeny pouhých devět dní poté, co jeřáb zvedl kontejnerovou jednotku z plošinové přepravy. Fyzická instalace probíhala rychle; většina časových investic směřovala do konfiguračních prací na mapování parametrů EMS na bázi RS485.
Vývojář solárního projektu v Antananarivo na Madagaskaru spojil variantu s 1215 kWh kontejneru se stávajícími aktivy fotovoltaické farmy. Zpětná vazba z webu zdůraznila zvýšené zatížení chladicího systému za místních provozních podmínek s vysokým teplotním ostrovním klimatem. Před zadáním následných objednávek jednotek si projektový tým vyžádal formální dokumentaci snížení výkonu při vysoké okolní teplotě.
Zaměstnanci těžařského dodavatele se sídlem v Almaty v Kazachstánu nasadili kontejnerovou skladovací jednotku poskytující záložní energii pro infrastrukturu zpracovatelského závodu. Dozorci elektriky na místě chválili pracovní postup umístění kontejneru s jedním zdvihem, ale poznamenali, že délky ocasu komunikačních kabelů namontované ve výrobním závodě vyžadovaly úpravu, protože vynucené trasy kabelů a příkopů se spodním vstupem sahají o čtyři metry dále, než se původně předpokládalo.
Pro tato a další rozsáhlá zařízení pro ukládání energieAMPPALdodává továrně vyráběný úložný hardware v kontejnerovém formátu, který slouží na mnoha mezinárodních trzích.
12. Často kladené otázky
Jaký je hlavní rozdíl mezi těmito dvěma variantami kontejnerů?
Rozdíly spočívají v celkové kapacitě uložené energie a vnitřní architektuře řetězců. Varianta 1060 kWh využívá 48 sad konfigurovaných jako 4P264S s nominálním 844,8 V DC. Varianta s výkonem 1215 kWh využívá 55 sad uspořádaných jako 5P242S s nominálním stejnosměrným napětím 774,4 V. Oba sdílejí přesně identické fyzické rozměry vnějšího kontejneru.
Obsahuje tato kontejnerová úložná jednotka hardware PCS?
Ne. Tento hardware představuje úložiště pouze na straně DC. Externě se připojuje k projektem dodávaným systémům PCS nebo EMS přes rozhraní CAN, Ethernet nebo RS485; Funkce vzdáleného přístupu 4G lze vybrat jako volitelnou konfiguraci.
Jak se tato jednotka přepravuje do zahraničí?
Přepravuje náklad klasifikovaný jako nebezpečné zboží UN3480 prostřednictvím valníkové nebo kontejnerové dopravy. Kompletní zkušební protokol UN38.3 plus MSDS obdržíte od výrobce.
Jaké jsou standardní specifikace nabíjecího a vybíjecího proudu?
Obě varianty kontejneru pracují se standardním nabíjecím a vybíjecím proudem 200 A s rychlostí 0,5 CP a udržují se v rozmezí pracovního napětí 680–950 V DC.
Jak dlouho obvykle trvá uvedení do provozu na místě?
Za předpokladu dokončených stavebních prací a přípravy podložek zabere stejnosměrná kabeláž, komunikační handshake a svědecké přejímací zkoušky obvykle dva až tři pracovní dny.
Jakou skutečnou hodnotu efektivity systému mohou projektové týmy očekávat?
Maximální účinnost na úrovni systému dosahuje 88 procent při provozu při teplotě 0,5 C, měřeno během jednoho cyklu plného nabití plus vybití a včetně všech odběrů energie pomocného systému, nikoli měření pouze z baterie.
Jaká je typická životnost během cyklu?
Více než 8 000 cyklů pod 0,5 C při okolní teplotě 25 stupňů Celsia při zachování minimálně 80 procent energie. Vyšší teploty na místě zkracují prakticky dosažitelnou životnost.
Jaká doba realizace platí pro hardware kontejnerového úložiště standardní specifikace?
Výrobní cyklus 30 až 40 pracovních dnů pro standardní jednotky. Činnosti rezervace nebezpečného zboží v přístavu původu přidávají přibližně jeden týden navíc do celkového harmonogramu plaveb.
