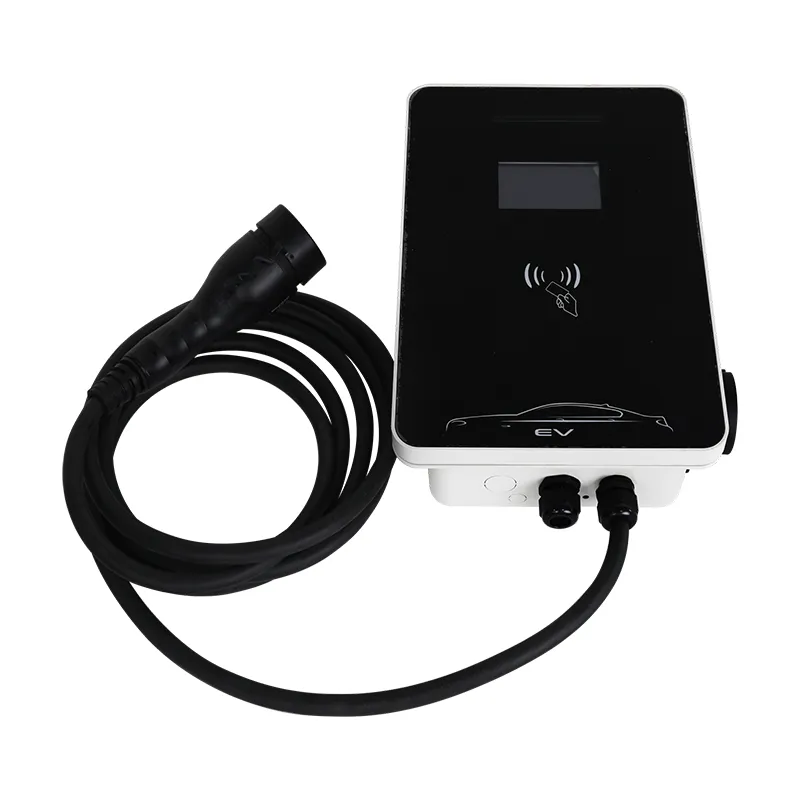

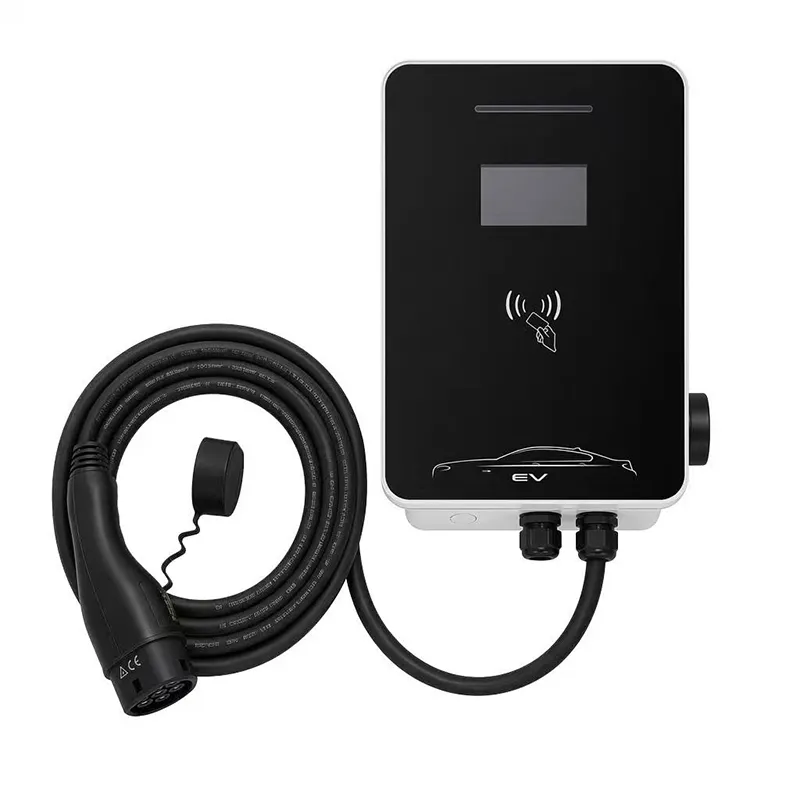

11kW AC Wallbox EV nabíječka pro nabíjení v domácnostech a na pracovišti

Třífázový 11kW: Tichý upgrade, který se hodí do starých budov

11kW AC Wallbox EV Charger pro nabíjení v domácnostech a na pracovišti je největší výkon, který můžete obvykle přidat do staré budovy, aniž byste se dotkli pouličního transformátoru.

Třífázové napájení 380V při 16A na fázi dodává 11kW při menším odběru proudu než jednofázová 7kW jednotka. Tento kontraintuitivní fakt je celý příběh této stanice RZ.

Pro bytový dům ze 70. let 20. století, malou dílnu nebo hospodářskou budovu je přidání třífázové kapacity často jednodušší než modernizace jednofázového napájení – protože fáze již existují a čekají.

Tato stránka je o této cestě dovybavení: co potřebuje 11kW RZ, co kontroluje váš elektrikář a kdy třífázový skutečně překonává jednofázový.

Proč je 16A na fázi darem do sítě

Při třífázovém napětí 380 V se 11 kW rovná pouze 16 A na fázi. Jednofázová 7kW nabíječka vytáhne 32A na jednu fázi - dvojnásobek proudu na jeden vodič.

Proud, ne výkon, je to, co zahřívá kabely, namáhá jističe a snižuje napětí. Rozložením 11 kW do tří fází se sníží zátěž na vodič, což je důvod, proč mnoho společností schvaluje třífázové nabíjení střídavým proudem, kde by odmítly větší jednofázový odběr.

V praxi to znamená: 16A třífázový obvod je často již přítomen ve starých budovách (trouby, ohřívače vody, dílenské stroje) a přidání nabíječky k němu nemusí potřebovat nic jiného než náhradní pozici jističe.

Ponechává také prostor pro hlavu. Pokud budova později přidá solární nebo druhou nabíječku, třífázová deska ji pohltí bez opětovného natahování kabelu.

Co zahrnuje dovybavení starší rozvodné desky

Váš elektrikář provede krátký kontrolní seznam: ověřte, že budova má skutečně třífázové napájení (čtyři vodiče v přívodu – tři fáze plus nulový vodič), změřte stávající zatížení na fázi a najděte náhradní DIN pozici pro 16A nebo 20A jistič s RCD.

Ve většině dodatečných úprav nepotřebuje nabíječka žádný nový kabel do ulice - stačí 5x2,5 mm2 vedení od desky ke stanici, což je pro garážovou stěnu krátký a levný tah.

Pokud je budova pouze jednofázová, upřímná odpověď je, že 11kW RZ je špatný produkt. 7kW jednofázová stanice je ta správná, pokud nejste ochotni financovat modernizaci třífázového elektroměru - náklady, které se v jednotlivých zemích velmi liší.

Každou stanici dodáváme s konfiguračním štítkem pro elektrikáře (hodnota jističe, hodnoty točivého momentu, typ proudového chrániče), aby byla kontrola papírování jednoduchá.

Technické specifikace

Jednofázový vs třífázový: Matematika s více šachtami

Porovnejte dvě budovy, z nichž každá potřebuje dvě nabíjecí stanice.

Budova A používá dvě jednofázové 7kW stanice: 64A celkem na jednu fázi (nebo dělené ručně), dva 32A jističe a riziko fázové nesymetrie na malém transformátoru.

Budova B používá dvě třífázové 11kW stanice: celkem 32A na fázi, vyvážené designem, a každá šachta nabíjí auto s výkonem 11kW téměř o 60 % rychleji než 7kW šachta.

Bod zlomu je jednoduchý: pokud plánujete dvě nebo více poboček – nebo jednu přihrádku, která musí sloužit 11kW autu – třífázové vyhrává na kapacitě a vyvážení. Jedna šachta, jednofázové napájení: zůstaňte jednofázové.

Pokud jde o rychlost, 11 kW nabije 60 kWh baterii z 20 % na 80 % za přibližně 3,5 hodiny – dostatečně rychle pro denní obrat v dílně nebo depu.

Místa, kde je 11kW třífázová správná odpověď

1) Bytové domy a garáže HOA s třífázovými deskami - jedna stanice slouží postupně mnoha obyvatelům. 2) Malé dílny a sklady s 3-5 EV - dodávky a dodávkové vozy se účtují mezi trasami. 3) Farmy a venkovské statky se zemědělskými dodávkami 380V. 4) Hotely a penziony s třífázovými kuchyněmi - stejná deska napájí nabíječku přes noc. 5) Jakékoli plánování lokality solární - třífázové nabíjení se přirozeně spáruje s třífázovými střídači.

Společné vlákno: třífázové je již přítomno. Pokud ano, instalace 11 kW stojí sotva více než 7 kW jednofázového a zdvojnásobuje rychlost nabíjení u kompatibilních vozů.

Proces shody a ověřování

Shoda spočívá na testování IEC 61851-1:2017 Mode 3, proti němuž je vydáno označení CE.

Krytí IP54 ověřené testem; provoz od -20C do +50C.

100% testování výroby: kontinuita uzemnění, izolace 500V DC, odolnost vůči dielektriku 1,5kV.

Vzorové jednotky z každého konstrukčního cyklu jsou stříkány solí po dobu 96 hodin a stykač je cyklován půl milionukrát, než je návrh podepsán.

Před odesláním byla zkontrolována shoda OCPP 1.6J s několika hlavními backendy.

Tovární certifikáty CE, TUV, CB a UL, auditované externími notifikovanými osobami.

Budování stanice RZ: 8stupňový tovární tok

1) SMT desky s automatickou optickou kontrolou a konformním povlakem. 2) Výkonová část - sada třífázových stykačů, rozhraní elektroměru, regulátor OCPP - zapojeno a zkontrolováno momentem. 3) Sestava krytu, na objednávku namontovaná kapsa na obrazovku. 4) 5m kabel typu 2 přes průchodky s řízeným kroutícím momentem. 5) Živý funkční test včetně reálného třífázového zatížení a OCPP handshake. 6) Test bezpečnosti ve vysoké nádobě. 7) Sériové označení a konfigurace firmwaru. 8) V krabici s montážní sadou a nálepkou s konfigurací elektrikáře; 24hodinový zapalovací vzorek na šarži.

Závod Yueqing (Zhejiang) provozuje AC a DC vedení odděleně; plech pochází z robotických buněk vyrobených s partnery FANUC (Shanghai) a TRUMPF (Německo). Roční kapacita přesahuje jeden milion jednotek.

U objednávek dovybavení můžeme před odesláním předem nastavit firmware pro kód vaší země – sdělte svému prodejnímu kontaktu, kam jednotka míří.

Než si objednáte: Zkontrolujte desku, měřič a kabel

Tři kontroly rozhodují, zda je 11kW RZ jednodenní instalací nebo projektem: 1) Má elektroměr nebo deska tři fáze? 2) Existuje náhradní pozice jističe s místem pro proudový chránič typu A nebo B, 30 mA? 3) Je dráha od desky k parkovacímu místu menší než cca 30 m při 2,5 mm2 (delší dráhy potřebují 4 mm2)?

Pokud jsou všechny tři ano, díváte se na nejjednodušší dostupnou instalaci střídavého proudu s vysokým výkonem. Pokud první není, přestaňte - kupte jednofázovou jednotku.

Nezapomeňte na stranu auta. Stanice je připravena na 11 kW, ale váš vůz musí přijímat třífázový střídavý proud o výkonu 11 kW. Mnozí ano; Vozy pouze o výkonu 7 kW se jednoduše nabíjejí 7 kW v jedné fázi – stanice to zvládne automaticky.

Doporučujeme zaslat nám e-mailem fotografii desky; naši inženýři odpoví do jednoho pracovního dne ano/ne a doporučením jističe.

Proč AMPPAL pro modernizace a místa s více jednotkami

Zhejiang Anfu New Energy Technology vyrábí nízkonapěťová a nabíjecí zařízení od roku 2014 s 260 zaměstnanci na místě v Yueqing.

Výroba probíhá 15-20 pracovních dnů od potvrzení objednávky. Potřebujete nejprve otestovat jednu jednotku proti vaší rozvodné desce? Vzorky vylétají za 3-5 dní.

Ze 100 jednotek přizpůsobíme logo, kabel, barvu obrazovky a krytu a přednastavíme firmware pro konfiguraci dodávek ve vaší zemi.

Dokumentace pro schválení sítě: prohlášení CE, zpráva o zkoušce IEC, příručka, osvědčení o tovární kontrole.

Naše zařízení běží na více než 40 trzích a skupina má v provozu více než 200 vlastních stanic.

Zkušební MOQ 1 jednotky; objemové úrovně od 20 jednotek.

Balení třífázové stanice pro export

11kW RZ se dodává v kartonu o rozměrech 460 x 340 x 200 mm, hrubá hmotnost asi 8,5 kg - přídavnou hmotností je sada třífázových stykačů. Letecká přeprava vyhovuje 1-10 jednotkám; paleta 24 přesunů kurýrní paletovou službou za 5-7 dní do Evropy.

Očekávejte zhruba 480 jednotek v 20stopém kontejneru, paletizovaných 20 kartonů na paletu a zabalených.

Obchodní podmínky běží FOB Ningbo nebo Shanghai, s EXW a CIF k dispozici. Papírování zahrnuje obchodní fakturu, seznam balení, prohlášení CE a osvědčení o původu; platba prostřednictvím akreditivu nebo D/P.

Podmínky záruky a technické podpory

2 roky záruka na výrobní vady; komerční stránky mají přednostní zpracování.

Náhradní díly (ovladač OCPP, sada stykačů, stínění, kabel) expedujeme do 7 pracovních dnů.

Bezplatná vzdálená podpora: naši inženýři provedou vašeho elektrikáře rekonstrukcí s fotografiemi nebo videem a odpoví do jednoho pracovního dne.

Aktualizace firmwaru a nápověda ke konfiguraci jsou součástí záruky.

Pro projekty modernizace, které vyžadují kvalifikovaného elektrikáře na místě, spolupracujeme prostřednictvím servisních partnerů v Německu, Francii a Spojených arabských emirátech.

Co dělat a co nedělat dodatečnou montáž

Špatně: předpokládáme, že budova je třífázová, protože má tři pojistky. Vpravo: ověřte na elektroměru fázovým testem nebo se zeptejte dodavatele - tři pojistky mohou být rozděleny na jednu fázi.

Špatně: vyvažování fází metodou pokus-omyl. Vpravo: nechte elektrikáře změřit zátěž jednotlivých fází a přiřaďte nabíječku k nejméně zatížené sadě.

Špatně: použití 20A jističe s kabeláží 1,5 mm2. Vpravo: Přizpůsobte průřez kabelu délce vedení - 2,5 mm2 pod 30 m, 4 mm2 dále.

Špatně: vedení napájecího kabelu přes dveře nebo příjezdovou cestu. Vpravo: Veďte potrubí podél zdi k jednotce.

Špatně: ignorování typu RCD. Vpravo: namontujte typ A nebo B, 30 mA, podle konfiguračního štítku - předpokládá to snímání DC úniku stanice.

Polní zprávy z třífázových lokalit

Byt HOA v Sofii v Bulharsku přidal jeden 11kW RZ k třífázové desce ze 70. let 20. století. Dvacet jedna domácností sdílí stanici prostřednictvím plánu RFID backendu OCPP; deska potřebovala jednu náhradní pozici jističe a nic jiného. Poznámka pokladníka: první elektrikář uvedl plnou výměnu panelu a druhý našel náhradní DIN slot - rozdíl byly znalosti, ne hardware.

Vedoucí kurýrního depa v Krakově v Polsku provozuje tři jednotky pro 12 dodávkových vozů. Základem je denní obrat: dodávky střídají 3,5hodinové nabíjení mezi trasami a 11 kW to vyhovuje. Jeho stížnost: pevný kabel je 5 m a jedna parkovací řada potřebovala prodlužovací kabel, který musel získat lokálně, protože je neposíláme.

Zemědělské družstvo v Dolním Sasku v Německu napájí dvě stanice ze zemědělského zdroje 380 V sdíleného se sušičkami obilí. Fáze fungují, protože sušení vrcholí na podzim a nabíjení vrcholí v zimě – nikdy se neshodují. Jejich malá stížnost: zimní firmware potřeboval vzdálenou aktualizaci, jejíž plánování trvalo den, protože Wi-Fi družstva je umístěna v samostatné budově.

Třífázové otázky, přímé odpovědi

Otázka: Moje auto se nabíjí pouze 7kW jednofázově. Je zbytečně 11 kW?

A: Stanice se přizpůsobí a dodává 7 kW; zachováte třífázovou cestu pro vaše další auto.

Otázka: Mohu to nainstalovat bez třífázového napájení?

A: Ne - potřebuje 380VAC třífázové; pro jednofázová místa zvolte 7kW RZ.

Otázka: Potřebuje 11kW povolení od společnosti?

Odpověď: Obvykle ne pro 16A na fázi, ale potvrďte u svého distributora; několik zemí osvobozuje nabíječky AC do 11 kW z oznamovací povinnosti.

Otázka: Jak rychle se nabíjí 11 kW?

A: Asi 60 km dosahu za hodinu; 60 kWh baterie nabije 20 % na 80 % za zhruba 3,5 hodiny.

Otázka: Může být obrazovka přidána později?

A: Je to tovární volba; objednejte si jej s jednotkou, protože dodatečné vybavení kapsy na displej není praktické.

Otázka: Co když jsou fáze budovy nevyvážené?

Odpověď: Backend může plánovat relace a elektrikář může připojit nabíječku k nejméně zatížené sadě fází.

Otázka: Je 16A na fázi těžké na starém zapojení?

A: Ne - 16A je standardní stavební praxe; rizikovější odběr je 32A jednofázový, čemuž se tato jednotka designově vyhýbá.

Otázka: Potřebuji nový měřič?

A: Obvykle ne; pokud váš elektroměr postrádá třífázový registr, společnost jej vymění – v několika zemích EU zdarma.
