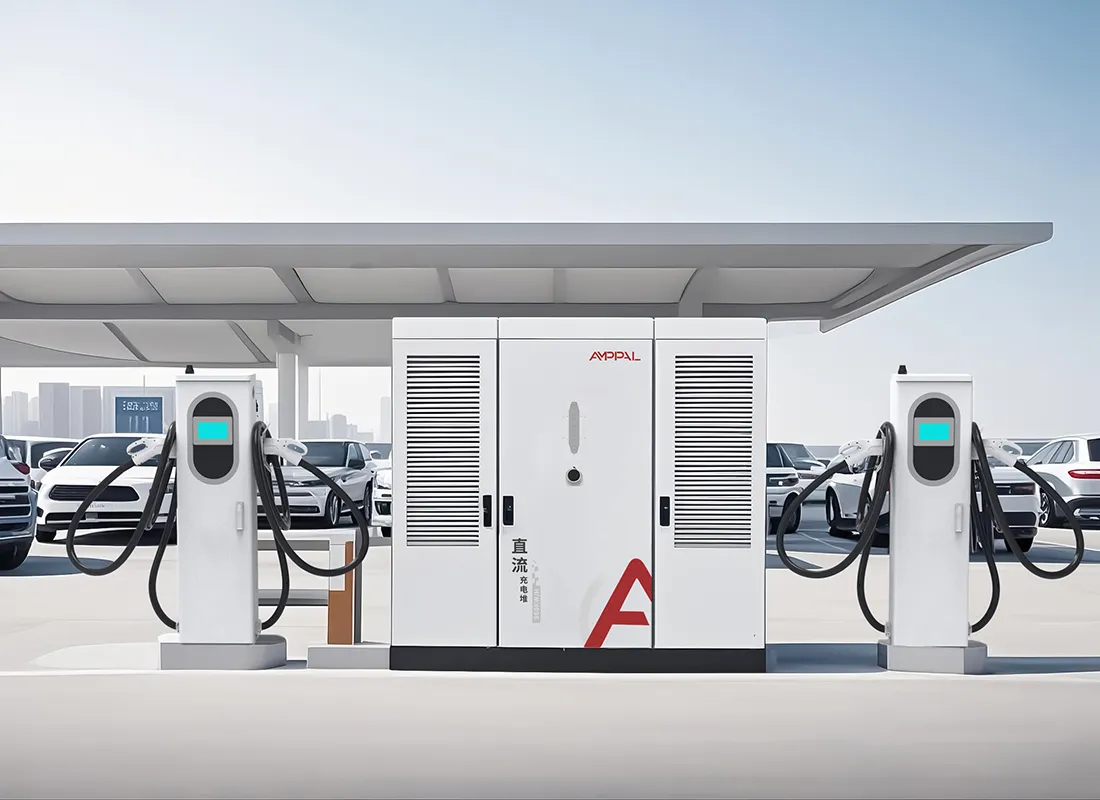

600kW dělený DC ultrarychlý systém nabíjení EV pro velké nabíjecí rozbočovače

Architektura děleného typu: Co vám oddělení kabinetu skutečně dá

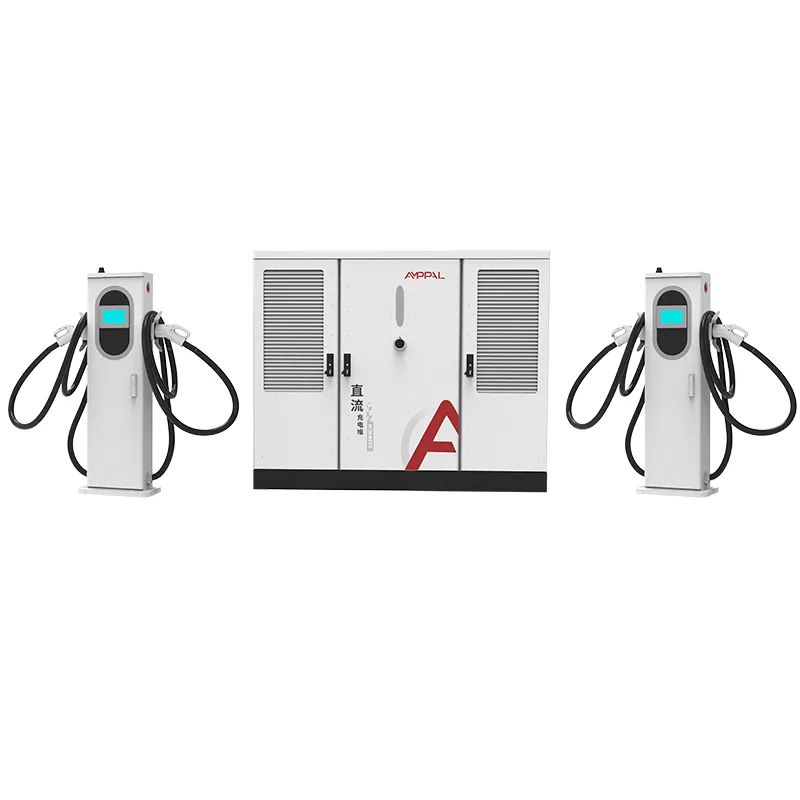

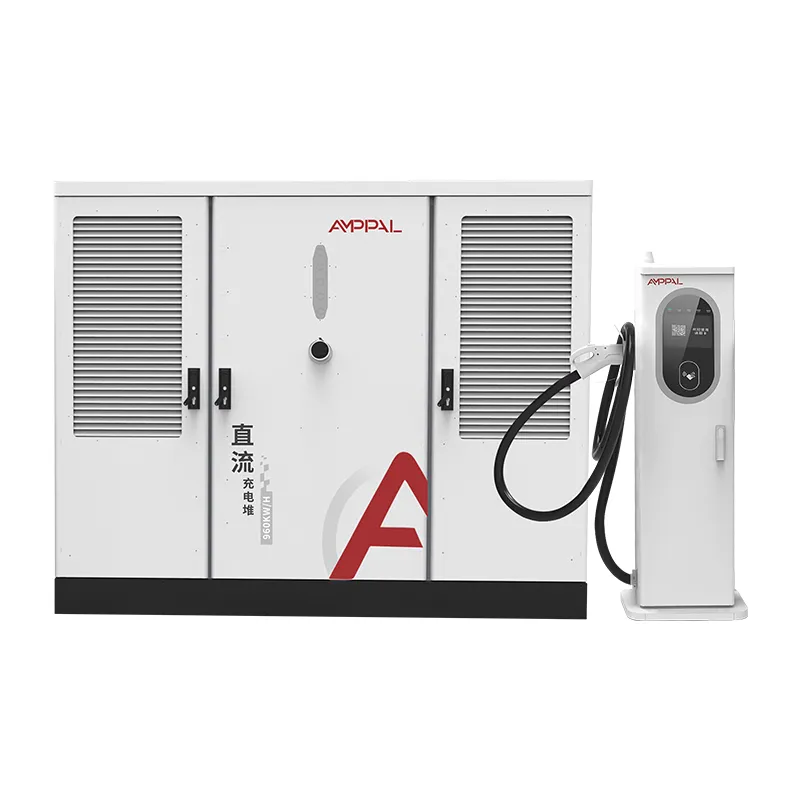

Většina nabíjecích míst je rozmístěna pozpátku: nejtěžší a nejhlučnější zařízení stojí uprostřed parkovací plochy vedle aut. Systém rozděleného typu to obrátí. Síťová skříň o rozměrech 2200 x 1800 x 1000 mm, část, která převádí AC-na-DC a přenáší 65 dB hluku ventilátoru, jde do rohu, technické místnosti nebo za plot. Vedle vozidla je pouze terminál, výdejní stojan 1517 x 650 x 300 mm s kabelem a konektorem.

Toto oddělení zní jednoduše, ale mění téměř vše o tom, jak je stanice postavena a provozována. Těžká vstupní kabeláž vede do skříně jednou; DC napájení ke každé svorce je krátké a snadno se vede pod šachtou. Přestanete se dohadovat s pronajímateli o podlahové ploše, protože nejdražší metry čtvereční v budově jsou ty pod autem.

Hlavní výhody 600kW split systému

Šest praktických rozdílů odděluje toto uspořádání od integrované 600kW skříně a žádný z nich není kosmetický.

Umístění skříně je volné: umístěte pohonnou jednotku do strojovny, oploceného rohu nebo pod přístřešek, zatímco terminál zabere pouze malou záplatu vedle šachty.

Růst znamená přidávání terminálů, nikoli skříní. Místo, které začíná se 4 zbraněmi, se může přesunout na 8 nebo 12 pomocí stejné skříně, protože zdroj energie a počet zásuvek jsou nezávislá rozhodnutí.

Vadný výdejní stojan zastaví jednu šachtu, nikoli stanici. Vyměňte terminál asi za 30 minut, zatímco ostatní zbraně se budou nabíjet.

Teplo a hluk opouštějí zónu pro cestující. Ventilátory žijí se skříní, takže řidiči čekají v klidu.

Kabely zůstávají krátké. Stejnosměrné propojení mezi skříní a terminálem je dimenzováno pro pole, nikoli pro celou šarži, což snižuje náklady na instalaci na stání.

Jedna skříň, 2 až 16 zbraní. Počet terminálů se vybírá v době objednávky a mění se později, takže vaše investice do energie není vázána na dnešní provoz.

Technické specifikace

Kde 600kW split systém získává své místo

Depa vozového parku, kde autobusy nebo kamiony parkují v řadách a elektrárna může sedět u zadní stěny.

Dálniční náměstí, kde je prostor vedle stánku cennější než stopa kabinetu.

Přestavby čerpacích stanic, kde existuje konstrukce přístřešku, ale místnost kiosku je jediným vnitřním místem.

Městské lokality s limity hluku: terminál je tichý a hlučný hardware je uzavřený daleko od domácností.

Vícepodlažní parkoviště, kde je přízemí vyhrazeno pro vozidla a kabinet bydlí v obslužné chodbě.

Jak napájecí skříň a terminály spolupracují

Uvnitř skříně moduly usměrňovače převádějí vstup AC480V ±10% na sběrnici konstantního napájení 300-1000VDC. Ovladač na straně skříně hovoří s každým terminálem přes stejnosměrný meziobvod a v reálném čase rozhoduje, kolik z 600 kW obdrží každá aktivní pistole.

Terminály jsou záměrně jednoduché: obsahují konektor, kabelový management, platbu nebo OCPP handshake a v kapalinou chlazené variantě i chladicí smyčku 600A. Protože inteligence žije ve skříni, upgrade místa z 250A vzduchem chlazených terminálů na 600A kapalinou chlazených terminálů nevyžaduje novou napájecí jednotku.

Když auto zajede, systém přečte jeho požadavek na napětí, přidělí energii a rozběhne se. Když relace skončí, část 600kW bazénu je během několika sekund uvolněna dalšímu vozidlu. Stanice na OCPP 1.6 nebo 2.0 mohou vzdáleně monitorovat a uzavírat celý areál.

Certifikace a zajištění kvality

Řada AF-DC-600 opouští naši továrnu v Yueqing s certifikáty, které severoamerické projekty vyžadují, podpořenými testy, které se před zabalením opakuje každá jednotka.

UL 2202-2022 pro zařízení nabíjecího systému EV a UL 2231-2 pro systém ochrany osob; obě jsou uvedeny na štítku jednotky.

Krytí IP54 ověřené zkouškami prachu a vodního paprsku na vzorkových krytech.

96hodinový solný sprej na skříně a kryty terminálů pro pobřežní lokality.

Každá skříň se před uložením do bedny vypálí při plném zatížení; záznamy o zkouškách jsou vedeny podle sériového čísla.

Značky CE, CB a TUV pokrývají trhy, které je používají, takže jedna výrobní linka obsluhuje 40+ zemí.

Jak sestavujeme řadu AF-DC-600

Krok 1. Ocelové svitky jsou řezány a děrovány na CNC revolverových lisech a poté řezány laserem tam, kde to profily vyžadují.

Krok 2. Robotická ramena FANUC svařují rám skříně a svorkovnice na stejných linkách, jaké se používají u velkoobjemových exportních jednotek.

Krok 3. Ohýbací stroje TRUMPF ohýbají panely; pouzdra jsou práškově lakována a vytvrzována v peci.

Krok 4. Součásti na straně střídavého proudu, jističe, stykače a rozvody jsou zapojeny na vyhrazené montážní lince střídavého proudu.

Krok 5. Moduly usměrňovače a řídicí jednotka jsou namontovány na stejnosměrném vedení a jsou odděleny od práce se střídavým proudem, aby se zabránilo vzájemné kontaminaci.

Krok 6. Každá skříň se zatíží na plných 600 kW na odporové zátěžové bance a kontroluje se účinnost, účiník a zvlnění.

Krok 7. Jednotky poběží 48hodinové zapálení s cyklickým zatížením; poruchy jsou přepracovány a znovu testovány, nejsou expedovány.

Krok 8. Závěrečná kontrola kontroluje točivý moment, vedení kabelů, štítky a sériové záznamy před uložením do přepravky.

Je rozdělený systém tím správným uspořádáním pro váš web?

Dělení zvolte, pokud plánujete růst, pokud je parkovací plocha cenná nebo pokud potřebujete izolovat hluk a teplo. Vyberte si ji, pokud vaše technická místnost pojme 2200 mm vysokou skříň a místo má cestu pro DC napájení.

Přeskočte to, pokud provozujete jediné místo se 2 zbraněmi bez plánu rozšíření: integrovaná jednotka stojí méně a instaluje se rychleji. Přeskočte ji, pokud na webu není vůbec místo pro velkou skříň, a vynechejte ji, pokud je návštěvnost pod asi čtyřmi návštěvami za den na zbraň, protože při takovém využití málokdy funguje výpočet návratnosti.

V případě pochybností nám zašlete plán lokality. Vypočítáme délku stejnosměrného kabelu, pokles napětí a počet svorek, než se zavážete.

Proč nás kupující výhodně porovnávají na split systémech

Přímé výrobní ceny od společnosti Zhejiang Anfu New Energy Technology Co., Ltd., výrobce založeného v roce 2014 s více než 260 zaměstnanci.

Dodání do 15-20 pracovních dnů po schválení výkresu; MOQ začíná u jednoho kontejneru.

UL 2202-2022 a UL 2231-2 uvedené, nejsou deklarovány.

OEM/ODM: vaše logo, barva vašeho HMI, délka kabelu, nastavení serveru OCPP.

Více než 200 nabíjecích stanic, které sami provozujeme, nám poskytuje provozní data, která skutečně využíváme při návrhu.

Balení a doprava

Skříň se dodává v dřevěné bedně s ocelovým rámem o rozměrech zhruba 2300 x 1900 x 1150 mm, s polstrováním a zvedacími body; terminály se pohybují na paletách se stočenými a chráněnými kabely. 40 stop vysoký krychlový kontejner pojme jednu skříň a až osm terminálů, v závislosti na mixu.

Zasíláme FOB Ningbo nebo CIF do vašeho přístavu. Obchodní faktura, balicí list, nákladní list a protokoly o zkoušce UL jsou vystaveny do 3 pracovních dnů od nakládky.

Pro objednávky směřující do USA připravíme další dokumentaci, kterou si makléř vyžádá, včetně osvědčení o původu.

Poprodejní servis a náhradní díly

Standardní dvouletá záruka se vztahuje na napájecí moduly, terminály a ovladač; moduly jsou vyměněny, neopravovány v terénu.

Náhradní terminály a napájecí moduly jsou skladem pro rychlé odeslání; výměnná jednotka může být zaslána před vrácením vadné jednotky.

OCPP umožňuje vzdálenou diagnostiku: naši inženýři čtou protokoly a upravují parametry bez návštěvy místa.

24hodinová odpověď na záruční reklamace prostřednictvím e-mailu nebo WhatsApp; náhradní odeslání do 5 pracovních dnů.

Doporučení k údržbě: čtvrtletně čistěte koncové filtry, každoročně kontrolujte utahovací moment koncovek a po vydání použijte aktualizace firmwaru.

Poznámky k instalaci a použití

Špatně: montáž svorky tam, kde musí stejnosměrný kabel křížit jízdní pruh vozidla. Vpravo: veďte krmení pod zálivem nebo podél chráněné zdi, aby nemohlo být přejížděno.

Špatně: blokuje zadní ventilační panel skříně. Vpravo: za a nad skříní ponechejte 500 mm volného prostoru pro proudění vzduchu.

Špatně: použití koncovky jako stahovací kotvy pro kabel. Vpravo: veďte kabel rukou a nechte zatížení odlehčením tahu.

Špatně: ponechání stanice na výchozích přihlašovacích údajích OCPP. Vpravo: změňte hesla a povolte vzdálené monitorování před první relací zákazníka.

Špatně: za předpokladu, že každá pistole může čerpat 600 kW najednou. Vpravo: plánujte sezení s vědomím, že síla je sdílena mezi 2-16 zbraněmi.

Field Feedback na 600kW Split Unit

Provozovatel vozového parku v Jeddahu v Saúdské Arábii provozuje tři dělené skříně o výkonu 600 kW napříč skladem o 26 šachtách. Jeho poznámka po osmi měsících: terminály vydržely přes léto v pořádku, ale kabinet potřeboval druhou klimatizaci. Poddimenzoval místnost, ne nabíječku.

Developer stránek v Kazachstánu spojil skříň s osmi vzduchem chlazenými terminály na dálničním náměstí. Rozhodujícím faktorem, řekl nám, byla možnost přidat další čtyři terminály později, aniž bychom se dotkli elektrické místnosti, a 65dB ventilátory se nikdy nedostaly do čekárny pro řidiče.

Distributor v Mexico City upozornil na opačný problém: kabel terminálu je tuhý, když je nový. Po několika týdnech používání se uvolní a kabely nyní před expedicí předohýbáme v továrně. Jeho flotila deseti jednotek od té doby nezaznamenala selhání jediného modulu.

Často kladené otázky

Otázka: Mohu později přidat další pistole do 600kW děleného systému?

A: Ano. Počet terminálů je nastaven v čase objednávky, ale později se mění; skříň již podporuje 2-16 zbraní.

Otázka: Je terminál opravdu tichý?

A: Standardní vzduchem chlazený terminál je téměř tichý; kapalinou chlazený hučí asi tak hlasitě jako stolní PC.

Otázka: Jaké vstupní napětí potřebuji na místě?

A: AC480V ±10% při 50/60Hz, severoamerický komerční standard.

Otázka: Může jedna skříň napájet terminály na různých místech?

Odpověď: V praktické vzdálenosti kabelu ano; vypočítáme úbytek napětí a velikost kabelu z vašeho plánu místa.

Otázka: Potřebuje systém transformátor?

Odpověď: Většina pracovišť napájí skříň přímo ze sítě 480 V; pokud vaše rozvodná síť dodává střední napětí, nejprve sestoupí transformátor.

Otázka: Co se stane, když jeden napájecí modul selže?

A: Skříň se snižuje o podíl tohoto modulu a pokračuje v nabíjení; vyměníte modul, zatímco zbytek stanice běží.

Otázka: Jaké konektory jsou k dispozici?

A: CCS1, CCS2, GB/T, CHAdeMO a NACS v libovolné kombinaci mezi terminály.

Otázka: Je 600kW split systém přehnaný pro malé město?

Odpověď: Pro rohové místo se 2 pistolemi ano, integrovaná jednotka je levnější; pro jakýkoli web s plánem růstu ne.
