240kW vysokokapacitní stejnosměrná rychlá nabíjecí stanice pro elektromobily pro vozové parky

Proč je 240 kW stavebním kamenem, nejen nabíječkou

Nejlevnější rozšíření je plánované a ve druhé fázi selhává většina nabíjecích stanic. První dvě skříně jsou snadné; problém nastává, když provoz roste a areál potřebuje další čtyři – a transformátor, příkop a potrubí byly dimenzovány přesně na dva.

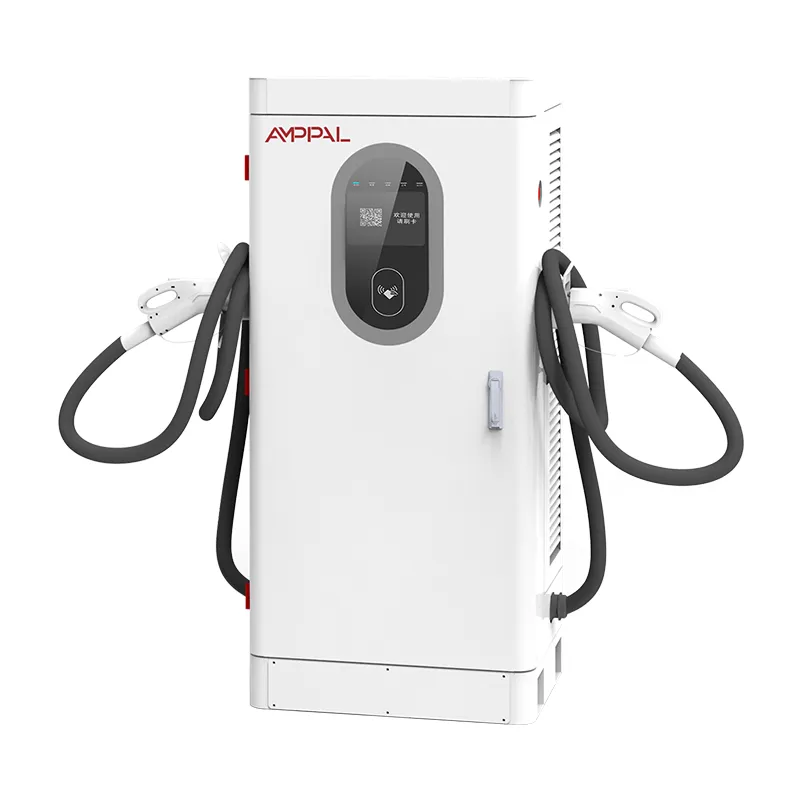

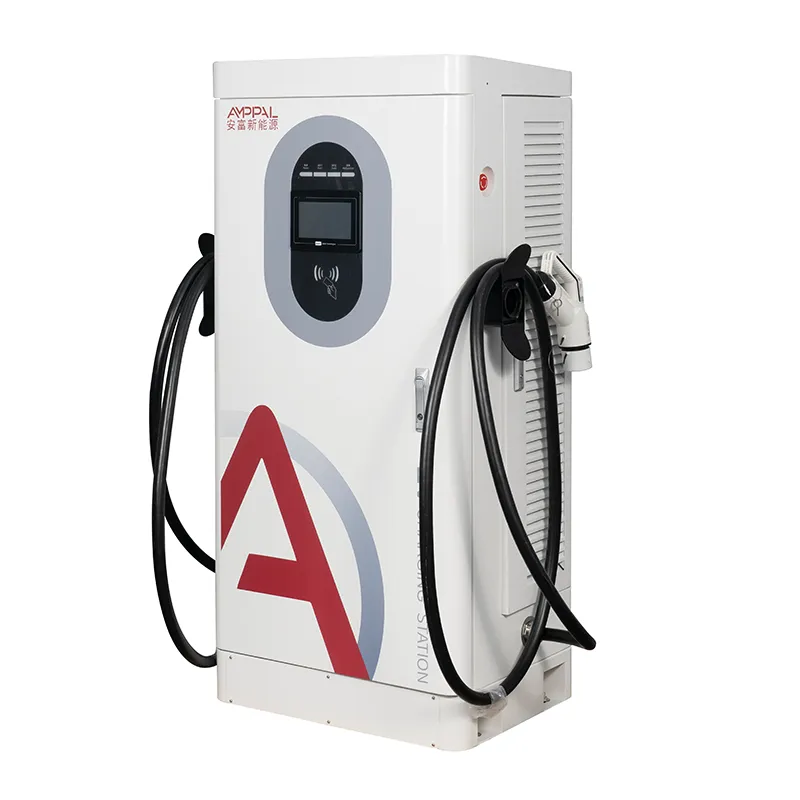

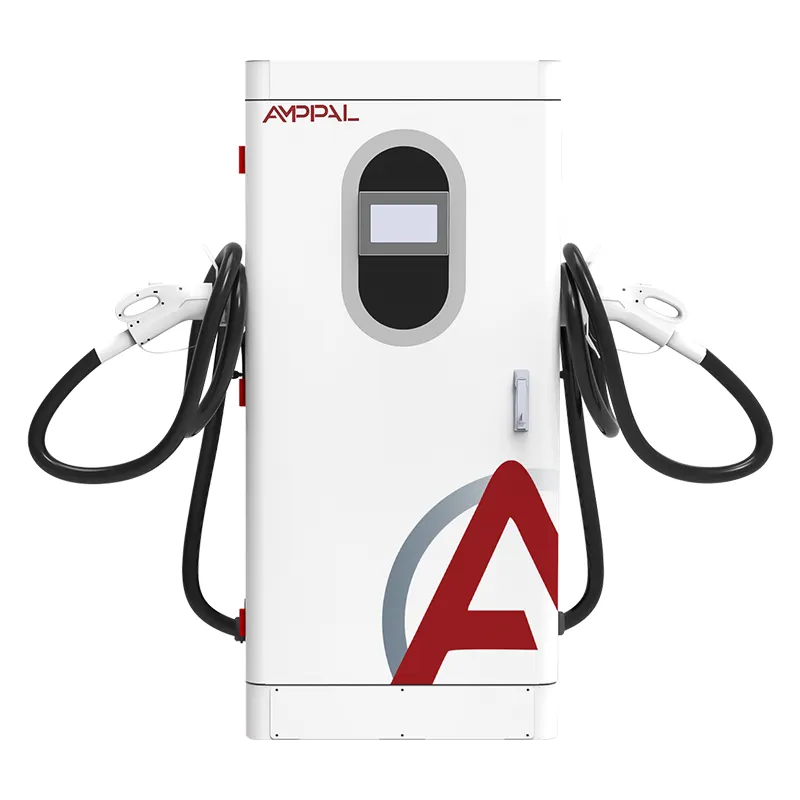

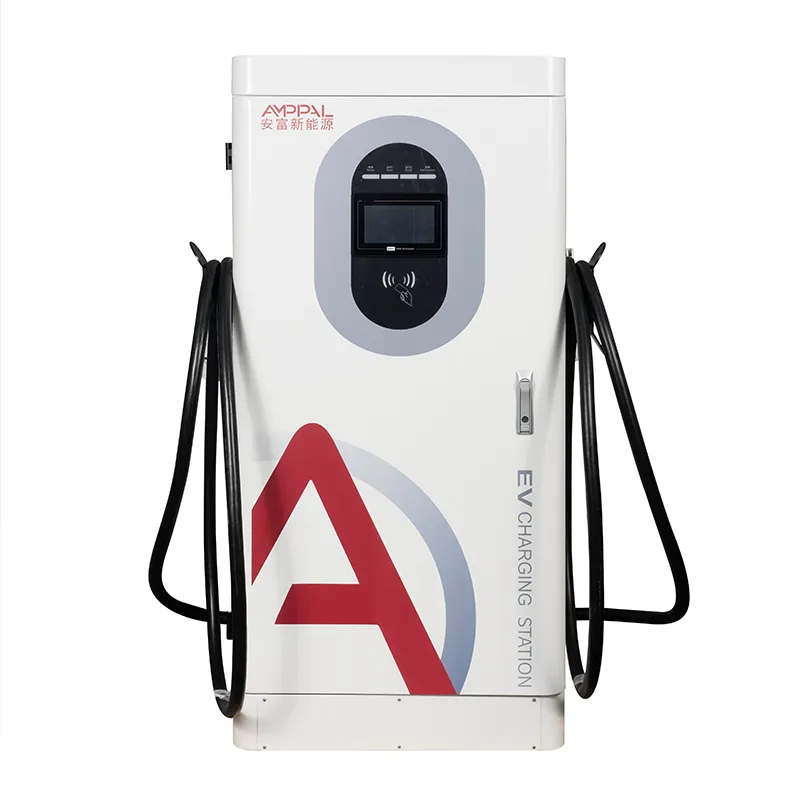

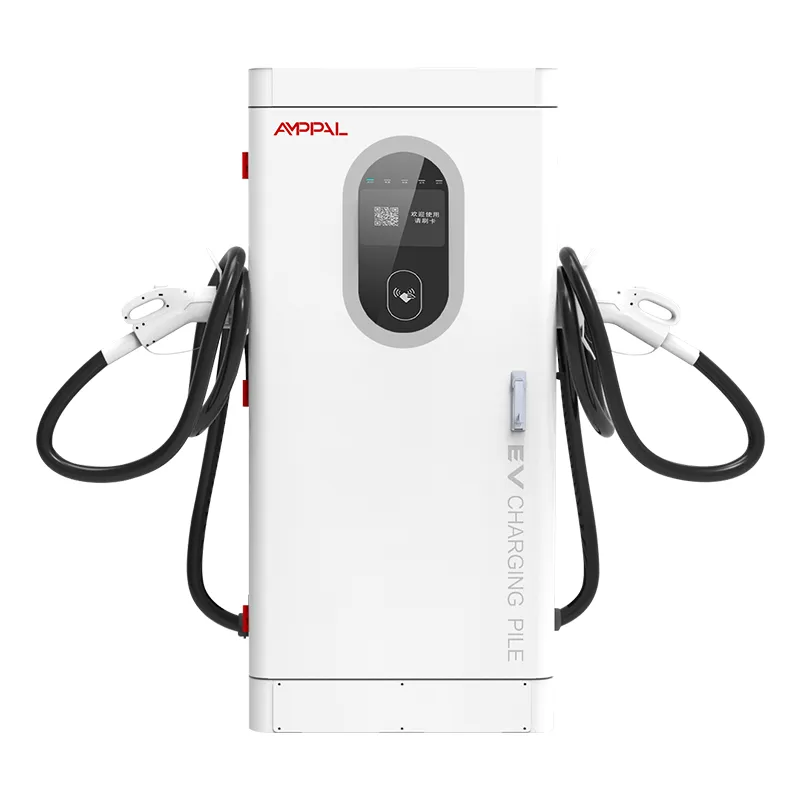

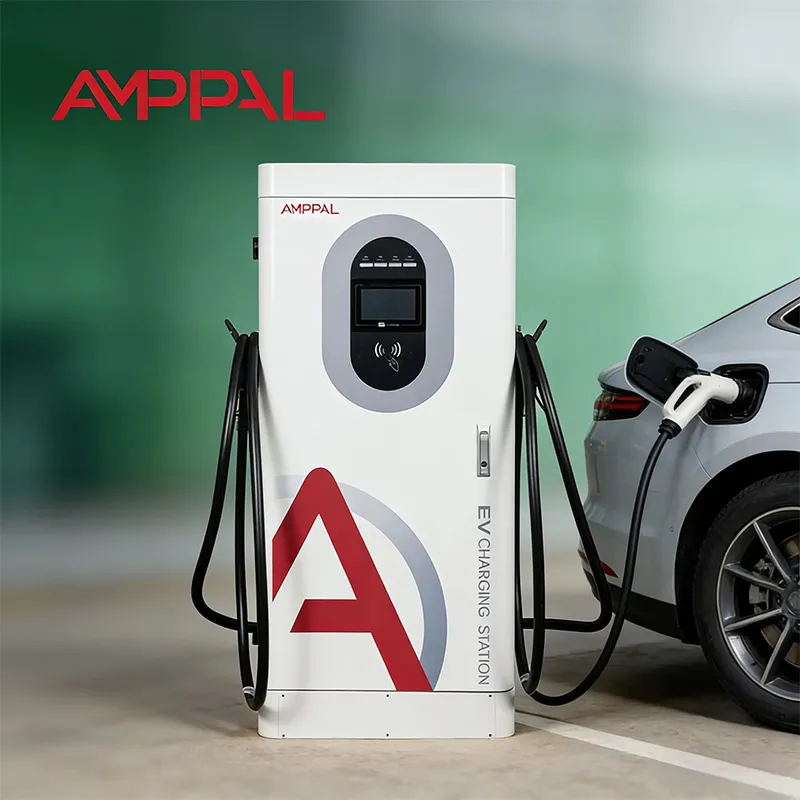

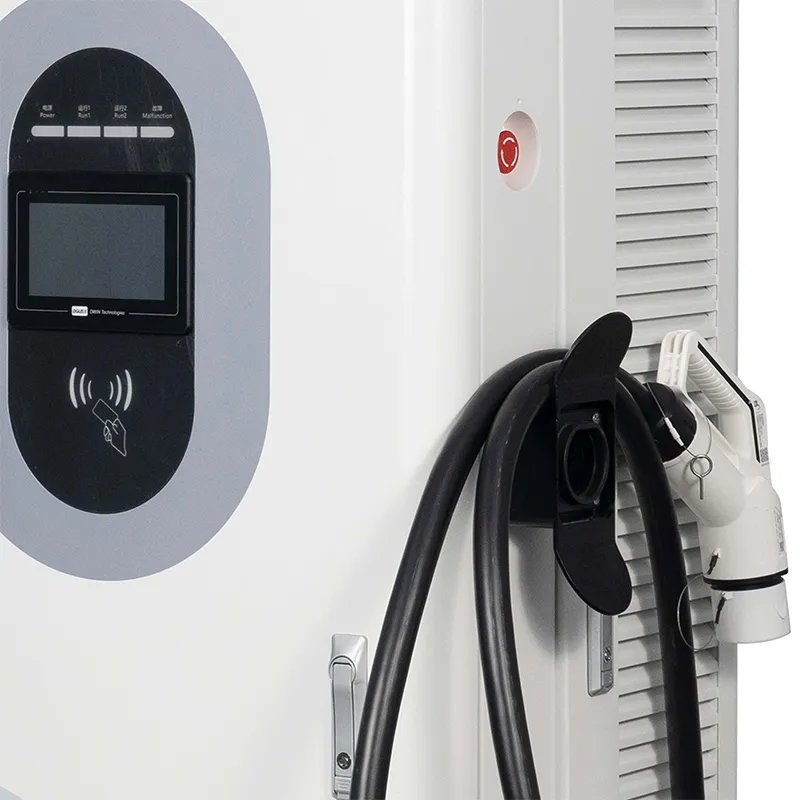

AF-DC-240-Y-B-O-4-H je stojací integrovaná skříň (1620 × 750 × 560 mm), jejímž skutečným úkolem je přizpůsobit křivku růstu. Dvě jednotky dnes poskytují výkon 480 kW; stejné rozložení podložky, kabelová trasa a nastavení OCPP akceptují třetí a čtvrtou bez překopávání. Dokumentace pro fázi jedna obsahuje přesné specifikace podložky, příkopu a podavače, takže dodavatel druhé fáze cituje spíše z výkresů než z odhadů.

Naplánujte si místo, které budete mít za tři roky, kupte skříně, které provoz ospravedlňuje, a nechte podložky, potrubí a plošinu zůstat o fázi napřed.

Cesta rozšíření: Od dvou jednotek k osmi

Fáze jedna: dvě 240kW jednotky na 630kVA transformátoru, nejmenší velikost, která napájí obě při plné zátěži s rezervou pro zátěž na místě.

Fáze dvě: přidejte další dvě skříně a nastavte transformátor na 1250 kVA; první příkop a potrubí byly položeny pro čtyři pole, takže nic není znovu otevřeno.

Fáze tři: osm jednotek na 2 × 1250 kVA nebo na jediném 2500 kVA transformátoru, rozdělených do dvou podavačů.

Pomáhá faktor náhody: ne každá jednotka běží na plný výkon ve stejnou chvíli, takže mnoho operátorů provozuje čtyři skříně na 1000 kVA transformátoru a zvládá špičky v platformě.

Každá fáze znovu používá stejnou konfiguraci OCPP 1.6j, stejnou sadu náhradních modulů a stejný vzdálený přístrojový panel – růst mění počet, nikoli nástroje.

Instalace může být také nafázovaná: skříně dorazí v okně 15-20 pracovních dnů, které si zvolíte, takže hardware fáze 2 přistane, když transformátor ano.

Technické specifikace

Typy stanovišť, kde 240 kW odpovídá křivce růstu

Flotilové depa, jejichž počet vozidel roste s podnikáním, nikoli s jediným výběrovým řízením.

Dálniční obslužné oblasti, které očekávají zdvojnásobení provozu před příští revizí smlouvy.

Nákupní a maloobchodní centra podepisují pětileté nájemní smlouvy, kde obnovení vyhrává raná infrastruktura.

Místa pro taxi a jízdní uzly, kde špičková poptávka přichází ve vlnách, nikoli trvale.

Místa, kde upgrade sítě trvá rok, takže instalace větší kapacity nyní překonává pozdější čekání.

Občané, kteří za sebe platí dvakrát: Zákopy, vedení a podložky

Klasickou expanzní chybou je pro dnešní počítání jednou příkop. Položení druhého a třetího prázdného potrubí vedle živého potrubí stojí při stavbě málo a šetří nájem bagru, asfalt a povolení v každé pozdější fázi.

Betonové podložky jsou levnější ve velkém než v kusech: odlévání všech plánovaných podložek v první fázi – nebo alespoň položení výztuže a výčnělků potrubí – uzamkne geometrii, protože každá skříň v této rodině sdílí stejný půdorys 1620 × 750 × 560 mm.

Když dorazí nové skříně, běží vedle starších na stejném stohu: stejný OCPP 1.6j, stejný platební terminál, stejné vzdálené nástroje. Měření, tarify a diagnostika zůstávají u smíšených šarží jednotné. Konkrétní výkresy první fáze – vedení potrubí, souřadnice podložek, cesty přivaděče – se vyplatí uchovávat ve složce platformy, protože uvozovky fáze dvě pak trvají dny, ne týdny.

Dokumentace certifikátu a důkaz o zkoušce šarže

Certifikáty CE, CB, TÜV, UL a CCC jsou k dispozici pro tento model a jsou poskytovány na vyžádání.

13 bezpečnostních funkcí je v souladu s normami EN IEC 61851-1:2019 a 61851-23:2014.

Každá jednotka hoří 48 hodin při 40 °C s výkonem a účinností zaznamenanými podle sériového čísla.

Vzorek šarže prochází 96hodinovou komorou pro solnou mlhu.

Každá ochrana je před uzavřením přepravky otestována.

Jsou uchovávány protokoly o sériových testech, což je důležité pro vícefázové projekty vyžadující pobídky.

Jak je postavena každá skříň: Osm stanic, jedno sériové číslo

Plech: CNC děrování, řezání laserem, ohýbání, svařování a práškové lakování.

Vzorek šarže vstupuje do testování v solné mlze, zatímco linka pokračuje.

AC vstupní a DC napájecí moduly jsou sestaveny na samostatných linkách.

Příchozí kontrola modulů SiC, konektorů, RFID a platebního hardwaru.

Kabeláž řízená kroutícím momentem s vizuální kontrolou kvality na každém spoji.

48hodinové vyhoření při 40 °C s přihlášeným napájením a komunikací.

Test ochranné funkce u všech 13 vypnutí.

Finální balení, paletizace a fotoreportáž před odesláním svázaná se sériovým číslem.

Průvodce dimenzováním: Když je 240 kW špatný první nákup

Pokud je vaše připojení k síti vzdáleno více než rok nebo web poběží pod 20 relací denně, 240 kW je špatný první nákup – menší skříně vydělají dříve a plán rozšíření může začít menší. Pokud potřebujete méně než 30minutové relace pro 800V nákladní vozy, tato zátěž vyžaduje kapalinou chlazené jednotky; AF-DC-240 je vzduchem chlazená integrovaná skříň.

Třída 240 kW má smysl, když je prognóza růstu skutečná a místo může absorbovat krok transformátoru nyní nebo v rámci jedné fáze. Pokud je plán 'možná přidat později', stejně kupte potrubí a podložky pro větší místo - tato část je levná. Měsíčně kontrolujte zprávu o využití; když průměrné špičkové využití překročí zhruba 60 %, to je okamžik pro spuštění druhé fáze.

A nekupujte osm skříní, než budete mít provoz. Zámek továrenských cen záleží méně než úroky z kapitálu ležícího ladem v bednách.

Proč je pro vícefázovou stavbu důležitá tovární smlouva

Stejný model, stejná základní linie firmwaru, stejná náhradní sada ve všech fázích – přímé objednávání udržuje konzistentní dávky.

Zkušební objednávky od 1 jednotky pro nové trhy; cena kontejneru od 10 jednotek pro pozdější fáze.

Sklad postaví loď za 15–20 pracovních dnů, takže druhou fázi lze načasovat podle plánu civilních služeb.

Ceny a dodací lhůty pro budoucí fáze lze dohodnout při první objednávce.

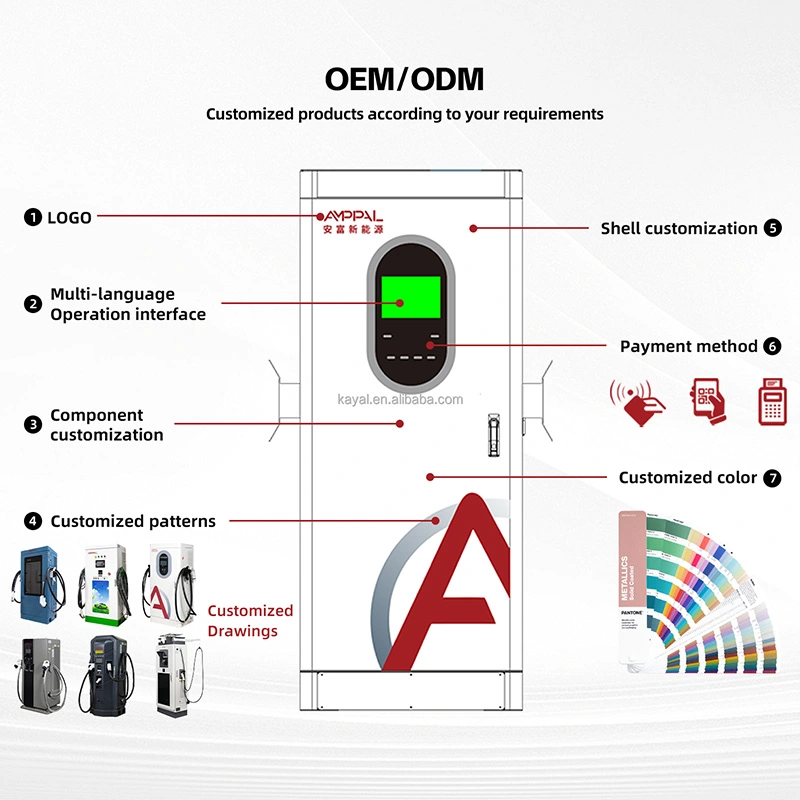

Značka OEM, jazykové balíčky a mix konektorů se mohou měnit podle fáze, aniž by bylo nutné předělávat web.

Přepravky, kontejnery a exportní papírování

Každá skříň o výkonu 240 kW se dodává nastojato v překližkové bedně o rozměrech asi 1720 × 850 × 660 mm s pěnovými rohovými bloky a vakem proti vlhkosti; zvedací oka udržují jednotku ve vodorovné poloze během přesunů jeřábem nebo vysokozdvižným vozíkem.

Plány nakládky jsou vypracovány z rozměrů přepravky na zakázku – obvykle čtyři skříně na 40stopý kontejner – s blokováním a výztuhami v uvazovacích bodech.

Obchodní faktura, balicí list a certifikáty jsou dodávány se zbožím; originály certifikátů jsou zasílány samostatně.

Poprodejní služby: Udržování konzistentní rostoucí flotily

Standardní dvouletá záruka na napájecí moduly, ovladač, HMI a konektory pro každou jednotku v každé fázi.

Jedna náhradní strategie pokrývá celé pracoviště: modul a řídicí deska na čtyři skříně, bez ohledu na to, která šarže byla odeslána.

Firmware je sjednocený napříč dávkami, takže aktualizace nasazená na jednotky fáze jedna platí identicky jako na jednotky fáze tři.

Záznamy na sériové úrovni nám umožňují sledovat jakoukoli část napříč fázemi pro záruční a motivační audity.

Naplánované preventivní návštěvy jsou v souladu s časovou osou vaší fáze, neprodávají se jako doplňky.

Instalace a rozšíření: Špatně vs

Špatně: dimenzování výkopu pro dnešní počet kabelů. Vpravo: položení jednoho náhradního prázdného potrubí na podavač pro další fázi.

Špatně: odlévací podložky jedna po druhé, jakmile dorazí skříně. Vpravo: odlévání všech plánovaných podložek v první fázi, nebo alespoň výztuže a pahýlů.

Špatně: umístění podložek tam, kde nelze později natáhnout náhradní skříň. Vpravo: udržování přístupového pruhu pro jeřáb a vysokozdvižný vozík v plánu staveniště.

Špatně: nákup transformátoru s nulovou světlou výškou. Vpravo: dimenzování pro fázi, kterou očekáváte, s faktorem náhody na vaší straně.

Špatně: za předpokladu, že staré a nové skříně musí být nakonfigurovány dvakrát. Vpravo: připojení každé fáze na stejnou platformu OCPP se stejnou tarifní skupinou.

Špatně: Ponechání potrubí bez označení. Vpravo: označte každý náhradní kanál jeho cílovou šachtou, aby budoucí dodavatel věděl, který tah kam jde.

Tři operátoři, kteří stavěli ve fázích

Thajské vozové depo začalo se dvěma jednotkami o výkonu 240 kW pro deset elektrických nákladních vozidel a transformátorem o výkonu 630 kVA. O 18 měsíců později přidali další dvě skříně a zvýšili transformátor na 1250 kVA; příkop fáze jedna vedl náhradní potrubí, takže modernizace trvala víkend, ne měsíc. Jejich stížnost: firmware první šarže zaostával o jedno vydání, vyřešeno síťovou aktualizací.

Silniční operátor v Saúdské Arábii postavil dvě jednotky v servisní oblasti s podložkami odlitými pro čtyři. Když se provoz zdvojnásobil, druhá dvojice vjela bez nového betonu a bez uzavírky silnice; jediná nepříjemnost byla koordinace výpadku transformátoru s rozvodnou společností.

Nákupní centrum v Brazílii podepsalo smlouvu na osm zátok, ale koupilo dva. Prázdné potrubí a ucpávky seděly rok, pak se za deset dní připojila druhá fáze. Správce zařízení poznamenává, že zásoba náhradních dílů byla skutečnou výhrou – jedna sada modulů nyní slouží všem čtyřem živým jednotkám.

FAQ: Otázky týkající se rozšíření a fázování

Otázka: Jaký transformátor potřebuji pro dvě 240kW jednotky?

Odpověď: Transformátor 630 kVA napájí oba při plném zatížení s rezervou pro zatížení na místě.

Otázka: Mohu přidat jednotky později bez překopávání?

Odpověď: Ano, pokud by výkop první fáze nesl náhradní potrubí a podložky byly odlity pro konečné uspořádání.

Otázka: Budou nové 240kW skříně fungovat vedle starších jednotek AMPPAL?

A: Ano; rodina sdílí OCPP 1.6j, stejný půdorys a stejný zásobník platforem.

Otázka: Můj web má nyní pouze 400 kVA – mohu přesto začít?

Odpověď: Začněte se dvěma jednotkami s tarifem řízeným poptávkou nebo dvěma menšími skříněmi a upgradujte pomocí transformátoru.

Otázka: Jak dlouho bych měl čekat mezi fázemi?

A: Dokud to neřekne čas fronty nebo využití; civilní práce jsou hotové, takže dodací lhůta je pouze 15-20 pracovních dnů od výroby plus dodání transformátoru.

Otázka: Co by měla první fáze utratit za občany?

A: Náhradní trubky, všechny podložky (nebo výztužné výztuhy) a rezerva podavače; to je nejlevnější pojištění v projektu, několik procent rozpočtu pozdější fáze.

Otázka: Potřebují přidané jednotky novou konfiguraci OCPP?

Odpověď: Ne. Připojují se ke stejnému serveru a tarifní skupině; změní se pouze název konektoru a webu.

Otázka: Potřebuji větší náhradní sadu pro osm jednotek?

A: Poměr platí - jeden napájecí modul a jedna řídicí deska na čtyři skříně pokrývá celý areál.
