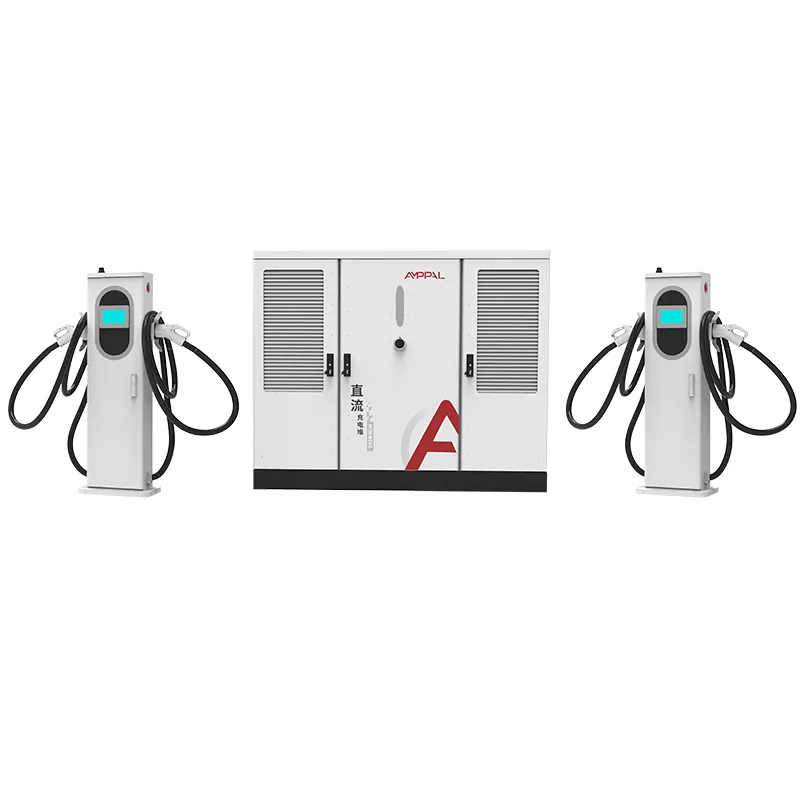

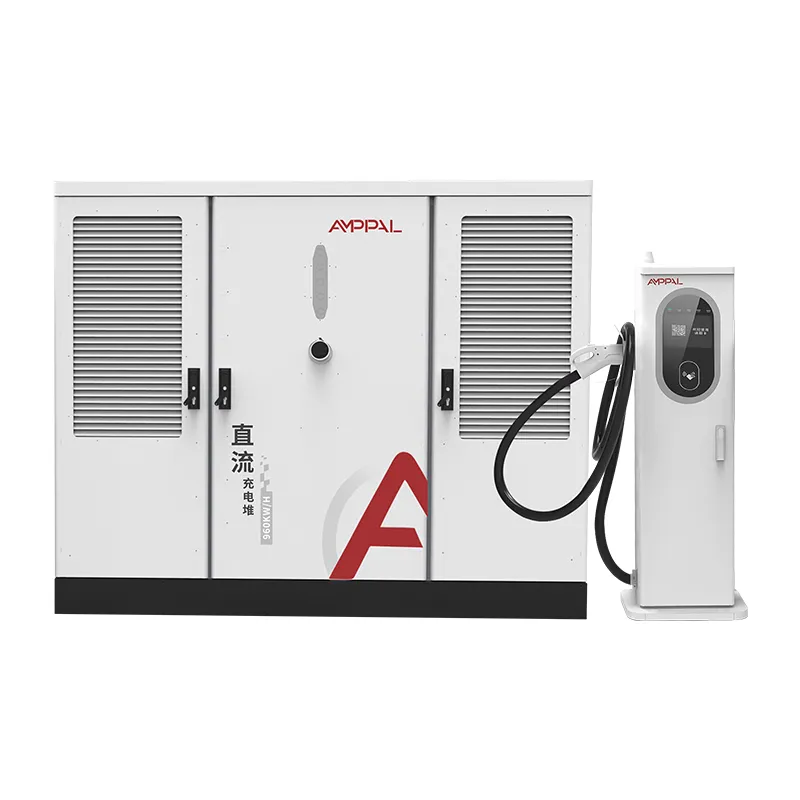

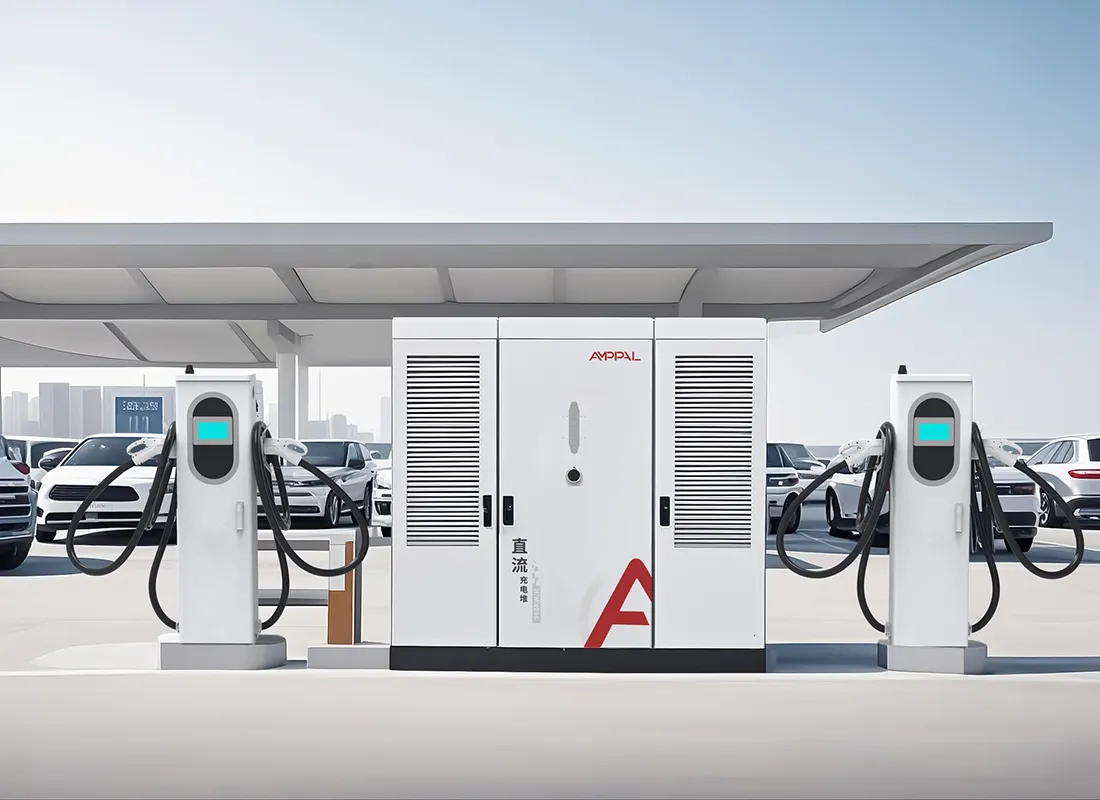

800kW vysoce výkonný split DC EV nabíjecí systém pro komerční nabíjecí rozbočovače

Na co se certifikáty UL skutečně vztahují

Severní Amerika nepřijímá označení CE jako důkaz bezpečné instalace nabíječky. Přijímá seznam a pro zařízení pro rychlé nabíjení stejnosměrným proudem je tento seznam UL.

Tento 800kW dělený systém nese UL 2202-2022, normu pro vybavení dobíjecích systémů EV, a UL 2231-2, normu pro systém ochrany osob, který chrání obsluhu před úrazem elektrickým proudem. Oba jsou vytištěny na typovém štítku a oba přežijí inspekci orgánu s jurisdikcí.

Tato stránka vysvětluje dva standardy, návrh 480V severoamerického vstupu a body shody, které brání přepracování projektů.

Měli bychom být přímí ohledně toho, čím tato stránka není: není to právní poradenství a místní předpisy se liší podle státu a okresu. To, co je, je praktický obrázek toho, jak uvedený 800kW systém překonává překážky, které vidíme nejčastěji v projektech v USA a Kanadě.

Přístup na severoamerický trh: UL vs. CE

Rozdíl mezi značkou CE a seznamem UL není papírování. Jde o to, zda lze zařízení legálně nainstalovat a pojistit.

CE je vlastní prohlášení výrobce; UL je seznam třetí strany podporovaný továrními inspekcemi a následnými audity.

Většina amerických jurisdikcí, veřejných služeb a pojistitelů vyžaduje seznam celostátně uznávaných zkušebních laboratoří, což CE samotná neposkytuje.

UL 2202-2022 pokrývá zařízení nabíjecího systému jako celek: kryt, kabeláž, vstupní obvody a výstupní obvody.

UL 2231-2 pokrývá systém ochrany osob, bezpečnostní blokovací řetězec mezi konektorem a DC výstupem.

S oběma výpisy je 800kW systém připraven k povolení bez vlastního technického hodnocení ve většině států.

Pro Kanadu lze stejné vybavení hodnotit proti protějškům CSA; naše soubory UL tuto cestu podporují.

Technické specifikace

Americké a kanadské závody Postaveny pro 800 kW

Mezistátní koridorové stanice, kde již existuje třífázová služba 480 V a 800 kW je nasmlouvaná kapacita.

Zastávky kamionů a odpočívadla nabízející NEVI nebo státem financované programy, které vyžadují uvedené vybavení.

Korporátní a vozové loděnice nahrazující dieselovou infrastrukturu vysoce výkonným stejnosměrným nabíjením.

Nákupní a zábavní místa s velkými parkovišti a jediným vyhrazeným transformátorem.

Utility pilotní projekty demonstrující nabíjení vysokým výkonem v distribuční síti.

Letištní a tranzitní parkoviště, kde jedna 480V služba napájí více nabíjecích zón.

Z 480V servisního vstupu na výstup CCS1

Skříň je navržena podle severoamerického komerčního standardu: AC480V ±10% při 50/60Hz třífázovém vstupu. Mezi standardním 480V rozvodem a skříní není potřeba žádný zvyšovací transformátor; stupeň usměrňovače převádí přímo na sběrnici 300-1000VDC.

Korekce účiníku udržuje vstup na hodnotě ≥0,99, což udržuje měření spotřeby čisté a zabraňuje sankčním poplatkům za komerční sazby, které účtují jalový výkon.

Bazén o výkonu 800 kW napájí 2 až 16 terminálů. Každý terminál vyjednává svůj proud s ovladačem, takže 600A kapalinou chlazená kabina a 250A vzduchem chlazená kabina koexistují ve stejné skříni a výstupní konektory odpovídají trhu: CCS1 pro Severní Ameriku, s NACS k dispozici.

Zemní spojení a ochrana osob jsou řešeny uvnitř skříně v souladu s UL 2231-2 a stanice se připojuje k backendům OCPP 1.6 nebo 2.0 pro správu zátěže a dálkové ovládání.

Teplo je řízeno vlastním chladicím systémem skříně, takže hlučnost ≤65dB se drží i při plném výkonu. To záleží na komerčních pozemcích, kde sousedova nemovitost leží blízko podložky pro vybavení.

Označení UL, NEC 625 a akceptace AHJ

Povolení je tam, kde se uvedené zařízení platí samo. Při kontrole jsou důležité tři dokumenty a my je dodáváme všechny.

Inspektor vyfotografuje značku UL na typovém štítku, která odpovídá číslu modelu v našem seznamu.

Článek 625 NEC se vztahuje na instalaci nabíjecího zařízení pro elektromobily; náš instalační manuál mapuje rozvaděč podle požadavků na napájení, nadproud a prostředky pro odpojení.

NFPA 70 je samotný kodex a je v něm umístěn článek 625; Recenze AHJ se zaměřuje na uzemnění, propojení a odpojení na dohled.

Poskytujeme zkušební protokoly UL a osvědčení o shodě pro konkrétní dodávané sériové řady.

Dokumentace na vstupní straně obsahuje schéma zapojení 480 V a schémata točivého momentu pro servisní připojení.

U financovaných projektů odpovídá naše dokumentace UL seznamům zařízení, které NEVI a státní programy vyžadují od uchazečů.

Výrobní proces pro jednotky uvedené v seznamu UL

Krok 1. Skříně jsou děrovány a vyřezány laserem z ocelových svitků a poté roboticky svařeny na linkách FANUC.

Krok 2. Ohraňovací lisy TRUMPF tvoří panely; následuje práškové lakování a vytvrzování.

Krok 3. Rozvod střídavého proudu je zapojen na vedení střídavého proudu s komponenty uznanými UL a koncovkami řízenými momentem.

Krok 4. Moduly usměrňovače a deska ochrany osob jsou namontovány na DC vedení.

Krok 5. Každá skříň je otestována zátěží na 800 kW se zaznamenanými kontrolami účiníku, zvlnění a ochrany.

Krok 6. 48hodinový cyklus zapálení jednotky; protokoly jsou vázány na sériové číslo.

Krok 7. Vzorky následné kontroly UL se odebírají z výroby podle programu výpisu.

Krok 8. Konečná kontrola a přeprava; závod do roku 2024 dodal více než jeden milion jednotek kumulativně.

Je tato nabíječka vhodná pro časovou osu vašeho projektu?

Vyberte si 800kW systém uvedený na seznamu UL, když je váš projekt ve Spojených státech nebo Kanadě, když investor nebo společnost vyžaduje zařízení uvedené v seznamu, nebo když vaše AHJ nepřijme pouze hardware CE. Je to také správné volání, když chcete jeden model, který pokrývá růst od 2 do 16 děl.

Nevybírejte jej pro jeden maloobchodní koutek se 2 zbraněmi na trhu bez prosazování UL; výpis nese náklady a jednotka pouze pro CE tam udělá práci.

Před objednáním zkontrolujte svou servisní kapacitu: skříň potřebuje skutečných 800 kW při provozu 480 V plus prostor pro náběh a měření. S cenovou nabídkou posíláme kontrolní seznam údajů o webu a naši technici jej zkontrolují, než se zavážete.

Dodací lhůty se také liší od trhů pouze pro CE: Výrobní série uvedené na UL se řídí stejným rozvrhem 15–20 pracovních dnů, ale některé projekty v USA potřebují dokumenty se seznamem brzy pro žádosti o financování. Požádejte o balíček dokumentace, když požadujete cenu, nikoli poté, co vyhrajete nabídku.

A pokud je váš projekt čistě spekulativní, bez místa, bez smlouvy o veřejných službách a bez cesty k povolení, počkejte s objednávkou. Zařízení zachovává; parkoviště možná ne.

Proč AMPPAL pro nabíjecí zařízení uvedená v seznamu UL

Jsou uvedeny UL 2202-2022 a UL 2231-2, přičemž již byly provedeny následné audity z výroby.

15-20 pracovních dnů dodání po schválení výkresu; MOQ z jednoho kontejneru.

OEM/ODM: Značka Severní Ameriky, sady konektorů NACS nebo CCS1 a vlastní délky kabelů.

Balíček dokumentace pro makléře a AHJ: zprávy UL, osvědčení o původu a schémata zapojení.

Výrobce se sídlem v Yueqing založený v roce 2014, který vyváží do více než 40 zemí včetně USA a Kanady.

Paletizace, zvedání a dodávka

Skříň se dodává v bedně s ocelovým rámem o rozměrech zhruba 2300 x 1900 x 1150 mm se čtyřmi zvedacími body; terminály jsou paletovány se stočenými kabely a chráněnými konektory. Do skříně se vejde 40 stop vysoký kontejner a až osm terminálů.

Dodací podmínky jsou FOB Ningbo nebo CIF do amerického nebo kanadského přístavu. Dokumenty, faktura, balicí list, nákladní list, zkušební protokoly UL a osvědčení o původu jsou vystaveny do 3 pracovních dnů od nakládky.

Přepravka obsahuje schéma vybavení pro skříň vysokou 2200 mm a náš průvodce uvedením do provozu pokrývá možnosti vysokozdvižného vozíku a jeřábu pro dané místo.

Servisní síť a záruční podmínky

Standardní dvouletá záruka se vztahuje na skříň, svorky, napájecí moduly a řídicí jednotku ochrany.

Výměna mezi loděmi při záručních poruchách; náhradní odeslání do 5 pracovních dnů z našeho skladu.

Vzdálená diagnostika OCPP a aktualizace firmwaru zpracovávané našimi inženýry napříč časovými pásmy.

Sady náhradních dílů pro zákazníky ze Severní Ameriky: pojistky, konektory a řídicí desky uložené na polici.

Roční doporučení pro údržbu zahrnují opakované kontroly utahovacího momentu po prvním roce a kontrolu opotřebení konektoru každých 6 měsíců.

Poznámky k použití pro severoamerické instalace

Špatně: napájení skříně ze služby 208V. Vpravo: poskytněte AC480V ±10% třífázové, jak předpokládá seznam UL.

Špatně: vynechání odpojovacích prostředků na dohled od zařízení. Vpravo: nainstalujte odpojovač podle NEC 625 a našeho schématu zapojení.

Špatně: uzemnění přes samotné vedení. Vpravo: Veďte vyhrazený zemnící vodič zařízení podle instalační příručky.

Špatně: předpokládá se, že seznam UL pokrývá neuvedený terminál třetí strany. Vpravo: použijte terminály dodávané s uvedeným systémem.

Špatně: přeskočení návodu AHJ před zapnutím napájení. Vpravo: Pozvěte inspektora se souborem UL a protokoly o zkouškách v ruce.

Zpětná vazba operátora k instalacím na seznamu UL

Nabíjecí síť v Kalifornii ve Spojených státech uvedla do provozu dvě 800kW skříně na chodbě a prošly kontrolou při první návštěvě. Jediná stížnost projektového manažera: přepravka dorazila o dva dny později, než byla nabídka přepravy, což posunulo uvedení do provozu na víkend.

Dodavatel veřejných služeb v Ontariu v Kanadě použil schémata zapojení 480 V k předběžné nabídce na elektrické práce. Jeho zpětná vazba byla, že rozvrh točivého momentu mu ušetřil nutnost přepracování, i když si přál, aby byl kabel terminálu o 0,5 m delší pro jeho uspořádání kabiny.

Provozovatel vozového parku v Ohiu ve Spojených státech provozuje 10 zbraní na skříň pro svůj nákladní dvůr. Po devíti měsících bylo potřeba vyměnit jednu západku konektoru; náhradní loď dorazila za čtyři dny a zbytek stanice se nikdy nepřestal nabíjet.

FAQ: Certifikace a instalace

Otázka: Je skříň 800 kW uvedena na seznamu nebo pouze testována?

Odpověď: Uvedeno pod UL 2202-2022 a UL 2231-2, s probíhajícími následnými audity továrny.

Otázka: Proč CE nefunguje pro Spojené státy?

Odpověď: Povolení a pojištění v USA obecně vyžadují seznam celostátně uznávané zkušební laboratoře; CE je vlastní prohlášení výrobce.

Otázka: Jaké vstupní napětí systém potřebuje?

A: AC480V ±10% při 50/60Hz, standardní severoamerická komerční služba.

Otázka: Vyžaduje NEC 625 na webu něco speciálního?

A: Správné dimenzování podavače, nadproudová ochrana a odpojovací prostředky na dohled; náš manuál mapuje každý požadavek.

Otázka: Mohou být terminály CCS1 a NACS ve stejné skříni?

Odpověď: Ano, sady konektorů jsou přiřazeny k terminálu v době objednávky.

Otázka: Je potřeba transformátor před skříní?

A: Pouze v případě, že vaše služba je střední napětí; ze sítě 480V se skříň připojuje přímo.

Otázka: Kolik pistolí může fungovat v systému 800 kW?

A: Od 2 do 16, směšování 250A vzduchem chlazených a 600A kapalinou chlazených svorek.

Otázka: Jaké dokumenty bude můj makléř a AHJ potřebovat?

A: Protokoly o zkoušce UL, osvědčení o původu, seznam balení a schéma zapojení, vše součástí dodávky.
