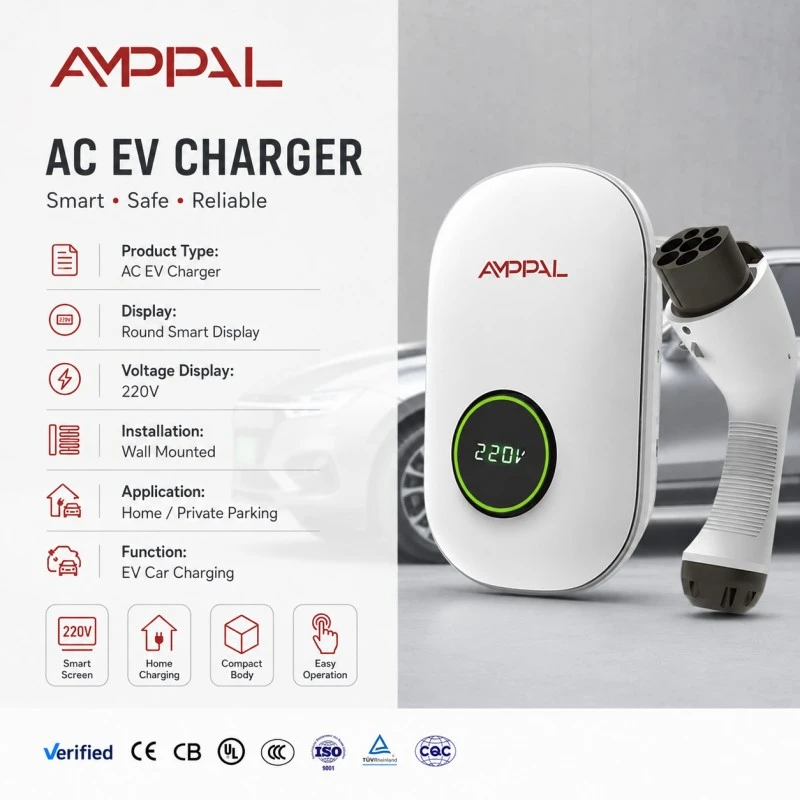

11kW přenosná AC EV nabíječka pro domácí a komerční použití

Proč se 11kW stalo evropským standardem

O výkonu nabíječky rozhoduje bytový fond. V Německu, Rakousku, Skandinávii, zemích Beneluxu a velké části střední Evropy jsou domácnosti standardně propojeny s třífázovým napájením 400 V. Napájejte wallbox 16A na každou ze tří fází a získáte 11kW – bez upgradu napájení, bez speciální aplikace.

11kW přenosná AC EV nabíječka pro obytné a komerční použití existuje s 11kW spíše než nějaké kulatěji znějící číslo z praktických důvodů. AF-AC-11-B-A-O-1/2-SF je dimenzován na to, co již může nabídnout evropská domácí distribuční deska.

Stojí za to mít jasno ve fyzice. Jedenáct kilowattů není rychlonabíjení. Vrací zhruba 50-60 km dojezdu za hodinu, což naplní téměř každé auto přes noc. Pokud potřebujete baterii nabitou za dvacet minut, potřebujete stejnosměrný proud a žádný AC wallbox za žádnou cenu to neudělá.

Co vám třífázový koupí za jednofázový box

Zhruba 1,6x vyšší rychlost nabíjení než u 7,4kW jednofázové jednotky, bez zvýšení jednofázového proudu – stále jen 16A na každé noze.

Vyvážené čerpání napříč L1, L2 a L3. Vaše rozvodná deska vidí rovnoměrnou zátěž spíše než jednu fázi, která nese vše, což je důležité, pokud sousedé také nabíjejí.

Nižší proud na vodič znamená méně tepla v kabelu a svorkách při dlouhém nabíjení.

Kompatibilní s 11kW palubními nabíječkami, kterými je vybavena většina elektromobilů na evropském trhu – místo toho, abyste ho škrtili, využíváte plnou kapacitu AC auta.

Krytí IP65 a rozsah -30°C až +50°C, takže severská zima nebo nechráněná stěna v Alpách je v rámci spec.

304 × 191 × 95 mm a dostatečně lehký pro montáž jedné osoby, přestože jde o třífázovou jednotku.

Technické specifikace

Domy a budovy To se hodí

Německé, rakouské a švýcarské rodinné domy: třífázový je standardem ve spotřebitelské jednotce, takže 11 kW obvykle nepotřebuje vůbec žádné zapojení.

Severské vlastnosti s venkovním parkováním: krytí -30 °C a tělo IP65 zvládnou instalaci bez krytu i přes zimu.

Holandské a belgické řadové bydlení: dostatečně kompaktní pro úzkou boční stěnu nebo společný vstupní průchod.

Malé bytové domy se dvěma nebo třemi jednotkami: vyvážené třífázové zatížení udržuje zásobování budovy v mezích.

Firemní auto zaparkované u zaměstnance doma: 11 kW přes noc pokryje celý pracovní den jízdy a protokol APP poskytuje čistý záznam pro náhradu výdajů.

Jak jednotka zpracovává třífázové napájení

Wallbox přepíná AC do vozidla; přeměna na stejnosměrný proud probíhá uvnitř palubní nabíječky automobilu. To, co jednotka ve skutečnosti řídí, je pilotní signál — říká vozu, jaký proud může instalace bezpečně poskytnout, a vůz se podle toho omezí.

Před sepnutím stykače jednotka zkontroluje kontinuitu uzemnění a potvrdí, že vozidlo je správně připojeno a uzamčeno. Během sezení sleduje stupeň detekce zbytkového proudu únik stejnosměrného i střídavého proudu, což je požadavek, který dohání levnější dovoz prodávaný do Evropy.

Pokud jedna fáze vypadne – což není u venkovských zásob neobvyklé – jednotka detekuje nerovnováhu a zastaví se, místo aby pokračovala na dvou nohách. Tato ochrana je důvodem, proč se selhání fáze stane zaznamenanou událostí na vašem telefonu namísto poškozené palubní nabíječky.

Soulad pro evropský trh

Shoda CE pokrývající směrnice o nízkém napětí a EMC, s technickou dokumentací pro každou modelovou řadu.

Každá jednotka prochází před zabalením testem dielektrické odolnosti a zemní kontinuity – jedná se o 100% testování, nikoli o odběr vzorků.

Ověření IP65 vodním paprskem, nejen sprejem. Druhá číslice je to, co jej odděluje od jednotek IP54, které dominují rozpočtovému konci trhu.

Tepelné cykly mezi -30°C a +70°C na výrobních vzorcích, odrážející skladovací a provozní extrémy severoevropských instalací.

Ochrana proti zbytkovému proudu testovaná pro detekci poruch AC i 6 mA DC, odpovídá tomu, co musí evropští instalační technici ověřit při uvedení do provozu.

Každou jednotku doprovází záznam o zkoušce se sériovým číslem, což zjednodušuje záležitosti, pokud stavební inspektor požaduje důkazy.

Výrobní trasa

1. Přívod součástí – stykače, moduly RCD, řídicí jednotky a kryty před dodáním na sklad zkontrolovány podle specifikace.

2. Lisování a kontrola krytu — polykarbonátový kryt je zkontrolován na rovinnost těsnicího povrchu, protože na něm závisí IP65.

3. Montáž těsnění – těsnění jsou usazena a ověřena, spíše než aby jednoduše spadla na místo.

4. Montáž elektroniky – regulátor, stykač a proudový chránič namontovaný na naší AC lince; zaznamenává se koncový moment.

5. Načtení firmwaru a kalibrace pilotního signálu proti simulátoru referenčního vozidla.

6. Testování elektrické bezpečnosti — dielektrická pevnost, izolační odpor, průchodnost uzemnění, ověření vypnutí proudového chrániče.

7. Test vodním paprskem IP65 na vzorkovaných jednotkách z každé šarže s poté otevřeným krytem pro potvrzení suchého interiéru.

8. Funkční namáčení, balení do kartonů připravených pro maloobchod a paletizace pro export.

Měli byste si koupit 11 kW nebo 7,4 kW?

Než se rozhodnete, zkontrolujte dvě věci: zásobu a auto. Pokud je vaše spotřebitelská jednotka jednofázová, není tento model správnou koupí a modernizace domácího napájení na třífázovou se jen zřídka vyplatí pouze kvůli nabíjení – kupte si místo toho 7kW jednofázovou verzi.

Pak zkontrolujte auto. Vozidlo s palubní nabíječkou o výkonu 7,4 kW odebere z této jednotky 7,4 kW a ne více. Platili byste za kapacitu, kterou auto nemůže využít. Do této kategorie spadá spousta oblíbených modelů, takže stojí za to spíše potvrdit, než předpokládat.

Pokud jsou zaškrtnuta obě políčka — třífázové napájení a auto s výkonem 11 kW — je to správná volba a naplní baterii zhruba za dvě třetiny času než u jednofázové jednotky.

Body, které lze získat u jiných dodavatelů

Požádejte konkrétně o druhou číslici hodnocení IP. IP65 odolává vodním paprskům; IP54 zvládá stříkající vodu. Na odkryté evropské stěně se tento rozdíl projeví během dvou zim.

Zeptejte se, zda je vestavěna detekce zbytkového proudu 6mA DC nebo zda vyžaduje externí zařízení. Náš je integrovaný.

Zeptejte se na chování při ztrátě fáze. Jednotka, která běží na dvě fáze, může poškodit palubní nabíječku vozidla.

Zeptejte se, co se stane bez internetu. Tato jednotka je ovládána přes Bluetooth přímo z telefonu, takže funguje bez sítě.

Obchodní podmínky zde: MOQ 1 jednotka pro standardní sestavení, výroba 15-20 pracovních dnů, 2letá záruka, vlastní branding dostupný od 100 jednotek.

Balení a doprava do Evropy

11kW přenosná nástěnná nabíjecí jednotka AC EV pro rezidenční a komerční použití se dodává v potištěné krabici připravené pro maloobchod o rozměrech 380 × 260 × 150 mm o hrubé hmotnosti 4,5 kg včetně kabelu, s lisovanými pěnovými vložkami a sáčkem s vysoušedlem.

Kartony se balí po 20 ks na paletu na tepelně upraveném dřevu bez fumigace, zabalené do tahu a páskou. 20stopý kontejner pojme přibližně 1800 jednotek; menší množství se dobře pohybuje LCL nebo vzduchem vzhledem k nízké hmotnosti.

Zasíláme EXW, FOB Ningbo nebo Shanghai, CIF a DDP do většiny destinací EU. Dokumentace obsahuje obchodní fakturu, balicí list, CE prohlášení o shodě, zkušební protokol se sériovým číslem a certifikát původu. Pro distributory můžeme potisknout maloobchodní obaly ve vaší vlastní značce a jazyce.

Záruka a průběžná podpora

Dvouletý standard na kompletní jednotku, zahrnující stykač, proudový chránič, ovladač a kryt.

Poruchy jsou obvykle diagnostikovány z protokolu událostí aplikace APP – instalátoři nám pošlou snímek obrazovky a my bez návštěvy webu identifikujeme příčinu.

Odeslání náhradních jednotek nebo dílů do 48 hodin od potvrzené závady, obvykle 3-5 pracovních dnů do Evropy kurýrem.

Dodává se instalační manuál, schéma zapojení a kontrolní seznam pro uvedení do provozu v angličtině; Pro objemové objednávky je k dispozici německá, francouzská a holandská verze.

Kromě roční vizuální kontroly kabelu, těsnění a svorek není vyžadován žádný rutinní servis.

Chyby při instalaci, kterým je třeba se vyhnout

Špatně: za předpokladu, že dům je třífázový, protože ulice ano. Vpravo: otevřete spotřebitelskou jednotku a před objednáním potvrďte tři vodiče pod napětím.

Špatně: připojení přes existující sdílený okruh. Vpravo: Spusťte vyhrazený třífázový obvod s vlastním jističem a proudovým chráničem dimenzovaným na instalaci.

Špatně: spoléhat na IP65, aby přežilo tryskové mytí na blízko. Vpravo: při standardní zkoušce je utěsněn proti tryskající vodě, ale nemiřte tlakovou myčkou přímo na švy skříně.

Špatně: montáž s kabelovým vstupem směrem nahoru. Vpravo: dodržujte orientaci v návodu. Voda sleduje kabel a kaluže v jakémkoliv vstupním bodě obráceném k obloze.

Špatně: přeskočení kontroly rotace fáze. Správně: ověřte to při uvádění do provozu – jednotka místo nabíjení hlásí poruchu a zavolání, kterému se lze vyhnout, stojí instalatéra za den.

Zpětná vazba z evropských instalací

Instalatér v Dolním Sasku jich od začátku roku 2025 namontoval kolem čtyřiceti do novostaveb. Jeho praktická poznámka: na kompaktní karoserii záleží více, než naznačuje technický list, protože německé technické místnosti jsou přeplněné a velká nástěnná skříň často standardně končí venku.

Majitel domu v Tromsø, hluboko za polárním kruhem, hlásil, že jednotka prošla dvěma zimami bez závady, i když si všiml, že se aplikace v telefonu připojuje pomalu v hlubokém mrazu, než se elektronika zahřeje. Předali jsme to týmu firmwaru; jedná se o probuzení Bluetooth, nikoli o problém s nabíjením.

Správce nemovitosti v Rotterdamu, který provozuje šest jednotek ve třech budovách, uvedl, že rozhodujícím faktorem je vyvážený třífázový odběr – zásobování budovy by nemohlo pojmout šest jednofázových nabíječek, které všechny nabíjejí stejnou nohu.

Běžné otázky

Q: Jak poznám, že mám doma třífázový?

Odpověď: Zkontrolujte, zda v jednotce spotřebiče nejsou tři vodiče pod napětím, nebo se podívejte na svůj elektroměr – třífázové elektroměry ukazují oddělené hodnoty pro každou fázi. Váš elektrikář může potvrdit během několika minut.

Otázka: Co když moje auto má pouze 7,4 kW AC?

Odpověď: Nabíjí se výkonem 7,4 kW. Nic není poškozeno, ale platíte za kapacitu, kterou nemůžete využít – kupte si raději jednofázový model.

Otázka: Jak dlouho trvá plné nabití?

A: Kolem 50-60 km dosahu za hodinu. 60kWh baterie z 20% do plného stavu trvá zhruba pět hodin.

Otázka: Potřebuje internet?

Odpověď: Ne. Ovládání Bluetooth funguje mezi telefonem a nabíječkou bez sítě. WiFi je volitelné, pokud chcete vzdálenou viditelnost.

Otázka: Je vhodný pro venkovní montáž ve Skandinávii?

Odpověď: Ano — IP65 a dimenzováno do -30 °C. Dodržujte montážní orientaci v návodu, aby se voda nemohla shromažďovat na vstupu kabelu.

Otázka: Který konektor je namontován?

A: Typ 2, evropská norma. Délka kabelu je standardně 5 metrů.

Otázka: Potřebuji další proudový chránič?

A: Jednotka integruje detekci zbytkového proudu AC a 6mA DC. Váš instalační technik by měl přesto potvrdit, že předřazená ochrana splňuje místní předpisy pro elektroinstalaci.

Otázka: Mohu to mít značkové?

Odpověď: Ano – logo, barva pouzdra a potištěné maloobchodní balení od 100 jednotek s dodací lhůtou 25–30 pracovních dnů.
