3,5kW přenosná AC EV nabíječka pro domácí použití

Odolnost proti povětrnostním vlivům, která přežije hadici

Nejrychlejší způsob, jak zkontrolovat poctivost nabíječky venku, je přečíst její druhou číslici. IP54 znamená stříkající vodu; IP65 znamená hadici. Tato nástěnná jednotka je druhým typem.

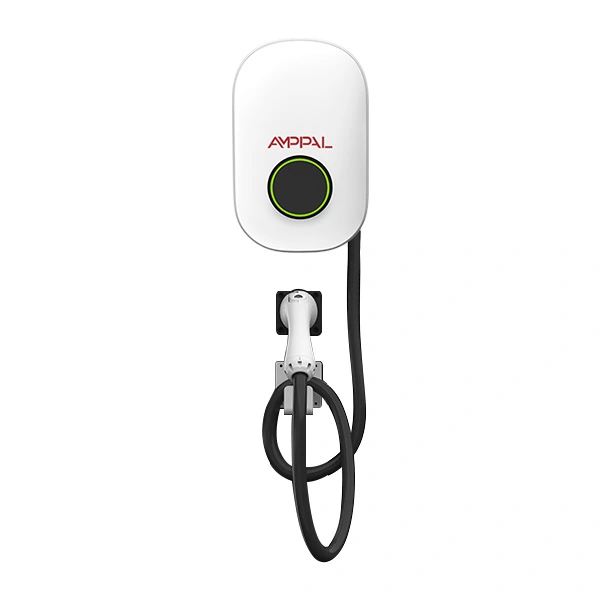

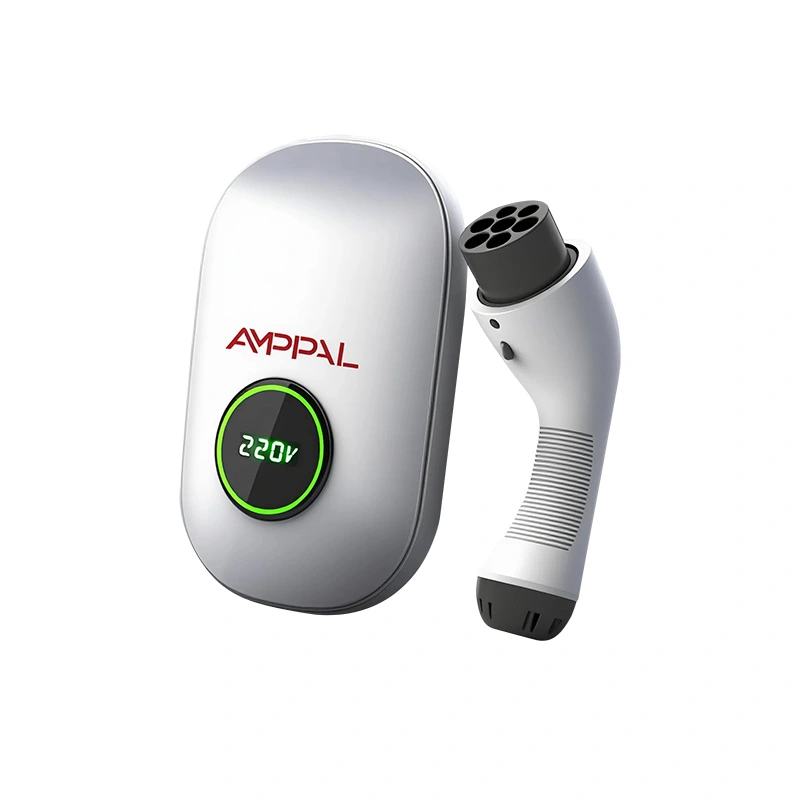

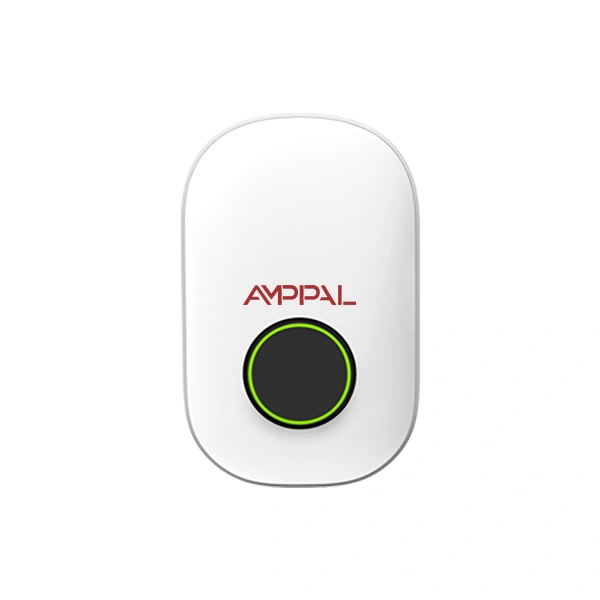

Přenosná AC EV nabíječka AMPPAL 3,5 kW pro domácí použití (AF-AC-3,5-B-A-O-1/2-SF) je nástěnná krabice s plastovým krytem o rozměrech 304 x 191 x 95 mm s jednou zásuvkou typu 2 s jmenovitým proudem 16A na 220VAC jednofázové. Připojuje se pomocí Bluetooth, WiFi a aplikace AMPPAL a má krytí IP65 s pracovním rozsahem -30 °C až +50 °C.

Postavili jsme ho pro místa, která normální nabíječka nepřežije: slaný vzduch, prachové bouře, monzunový déšť a tlaková myčka úklidové čety. Solný sprej, křemičitý prach a tlakové myčky jsou tři zabijáci; toto bydlení je postaveno kolem všech tří.

Neexistuje žádná dotyková obrazovka, kterou by bylo možné otřít, a žádná klávesnice, která by mohla korodovat; rozhraní je váš telefon. Odstranění těchto částí je záměrné: méně otvorů ve skříni, méně věcí, které může napadat slaný vzduch.

Pěti způsoby IP65 mění venkovní nabíjení

Prachotěsnost se liší od prachotěsnosti: 6 znamená, že se dovnitř nedostanou žádné částice, a to ani v lomu nebo na pouštním staveništi.

Vodní trysky jsou povoleny: během čištění můžete jednotku hadicí dolů, což je přesně způsob, jakým většina venkovních nabíječek zemře.

Utěsněné pouzdro chrání před klimatem náchylným ke kondenzaci; těsnění je rovnoměrně stlačeno vzorem šroubů předního krytu.

Rozsah -30°C až +50°C pokrývá severské zimy a léta v zálivu bez topení nebo ventilátoru.

Plastový kryt znamená žádné rezavé cesty: žádné holé kovové hrany, žádné korodující čepy pantů a dostatečné osvětlení těla pro instalaci jednou osobou.

O jednu věc méně, která selže: žádná čtečka karet a žádná klávesnice znamenají méně otvorů v krytu a méně součástí, které by mohly napadnout slaný vzduch.

Technické specifikace

Prostředí Tato jednotka byla postavena

Pobřežní domy a chaty, kde se solná mlha usazuje na vše v okruhu 500 metrů od vody.

Staveniště a kůlny na nářadí v prašných oblastech, kde by se jemný prach rozmělnil na menší konektory.

Monzunové podnebí: nástěnný držák a dolů směřující zásuvka odlučují vodu dříve, než se může hodit do bazénu.

Hospodářské přístavky a stáje s vysokou vlhkostí a pravidelným mytím.

Chladné oblasti, kde zimy -30°C zabíjejí levnější elektroniku; jednotka je dimenzována pro celý rozsah.

Dočasná a pronajímatelná zařízení: lehká, nástěnná a snadno se přemisťují mezi místy.

Stěny garáží a přístřešků pro auta, kde celou noc kape kondenzát; utěsněná deska odvádí vlhkost.

Pronájem rekreačních objektů, kde hosté těžce využívají vybavení; jednotka, která přežije hadici, přežije většinu hostů.

Co se děje uvnitř, když prší

Voda se nejprve dostane do předního krytu. Těsnění IP65 je umístěno za krytem a kabelová průchodka utěsňuje vstupní bod; není zde žádná ventilační štěrbina pro déšť, protože jednotka je chlazena konvekcí přes povrch krytu.

Zásuvka typu 2 má vlastní víko. Když je auto zapojeno, samotný konektor nese ochranu proti povětrnostním vlivům; při nečinnosti víko zadržuje déšť a prach z kontaktů.

Co IP65 neznamená: ponoření. Hodnocení se vztahuje na trysky a déšť, nikoli na kaluže, proto namontujte jednotku se zásuvkou skloněnou dolů a udržujte základnu nad úrovní zaplavení. Na místech s bočním deštěm umožňuje zapuštěná zásuvka a nízkoprofilové víko vodě delší cestu, než se dostane ke kontaktům.

Chování za studena si také zaslouží čáru: utěsněný objem dýchá málo, takže vlhkost je ve spojích blokována spíše než ventilací. V extrémních cyklech zmrazování a rozmrazování stále doporučujeme montáž pod okap, což nic nestojí a odstraňuje poslední pochybnosti.

Testování podle stupně krytí IP65

Dávkové vzorky probíhají testování vodním paprskem IPX5 podle IEC 60529: 6,3mm tryska při 12,5 litru za minutu, stříkaná ze všech úhlů po dobu tří minut.

Běhy v prachové komoře ověřují, že nedochází k vniknutí po osmi hodinách podle postupu IP6X.

100 % jednotek projde kontrolou dielektrika a uzemnění.

Tepelné cykly od -30 °C do +70 °C podle IEC 60068 plus 96hodinová solná mlha na vzorkovaných jednotkách.

48hodinové vyhoření při plné zátěži s utěsněným krytem, ​​zatímco je zaznamenána vnitřní teplota.

komponenty vyhovující RoHS/REACH podle ISO 9001:2015; CE podle směrnic pro nízké napětí a EMC.

Sériové číslo každé jednotky je spojeno s jejími zkušebními záznamy, takže certifikát šarže lze vysledovat až ke konkrétnímu výrobnímu dni.

Jak se vyrábí kryt: Osm kroků

Lisování: pouzdro je vstřikováno s drážkou těsnění a montážními body navrženými do nástroje.

Usazení těsnění: těsnění IP65 je nasazeno a kontrolováno pod podsvícením na souvislou housenku.

PCBA: napájecí deska, modul Bluetooth/WiFi a měření jsou na lince SMT.

Ochranný nátěr: základní deska je před konečnou montáží opatřena tenkým konformním nátěrem.

Sestava zásuvky a kabelové průchodky, utažená podle specifikace, díky které těsnění funguje.

Kontrola načtení firmwaru a spárování aplikací.

IP vzorkování: jednotky z každé šarže jdou do zařízení s vodním paprskem.

Hi-pot, vizuální QC a balení; standardní objednávky expedujeme do 15-20 pracovních dnů.

Správný nástroj, správné místo: Výběr 3,5 kW

3,5 kW je pomalé, stabilní nabíjení: přibližně 15–17 km dojezdu za hodinu pro typický EV a plné dobíjení přes noc pro většinu dojíždějících. Vyberte si ji, když auto parkuje hodiny a obvod je obyčejný zásuvkový obvod 16A.

Nevybírejte ho, když potřebujete obrat. Flotila taxi, která jezdí každé dvě hodiny, potřebuje 7kW nebo 11kW a depo s třífázovým provozem by nemělo provozovat 3,5kW boxy. Jedná se o domácí a lehký komerční nástroj, nikoli o výkonný stroj.

Kde skutečně vítězí: rozhoduje venkovní expozice, nikoli síla. Pokud je místo pobřežní, prašné nebo mrazivé, kryt IP65 se ospravedlňuje i při skromném výkonu.

Srovnání se 7kW jednofázovou jednotkou? 3,5kW odebírá 16A a 7kW odebírá 32A; mnoho starších domů a chat má obvod 16A, ale ne 32A. Když kabeláž diktuje výběr, 3,5kW se zcela vyhne přepojování.

Proč kupující preferují venkovní jednotky AMPPAL

IP65 je testováno, nepředpokládá se: výsledky vodního paprsku a prachové komory jsou k dispozici pro každou šarži.

Místní ovládání přes Bluetooth a WiFi s aplikací AMPPAL; ke spuštění relace není potřeba žádný cloudový účet.

Kompaktní pouzdro 304 x 191 x 95 mm a montáž na stěnu pro jednu osobu.

CE certifikace, 2letá standardní záruka, dodací lhůta 15-20 pracovních dnů, MOQ 1 jednotka.

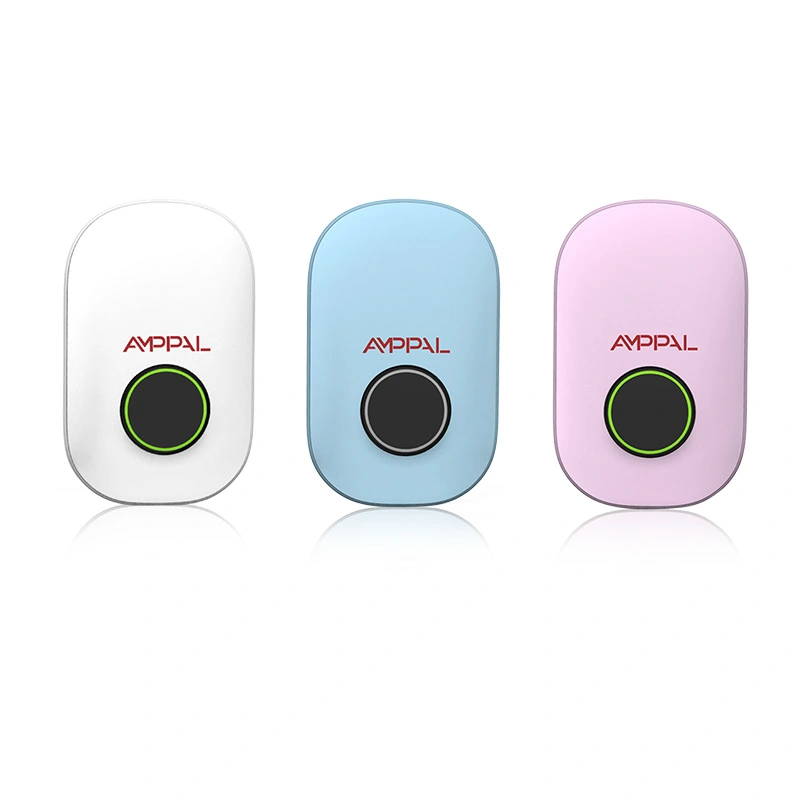

OEM/ODM: přizpůsobené logo, barva krytu a značka aplikace; od roku 2014 exportuje do více než 40 zemí.

Skladové náhradní díly: těsnění, víko zásuvky a kabelové sestavy jsou jediným spotřebním materiálem, takže distributor pojme jednu malou sadu a pokryje celou instalovanou základnu.

Podrobnosti o balení a doručení

Každá jednotka se dodává v krabici připravené pro maloobchod o rozměrech přibližně 380 x 280 x 170 mm, chráněné pěnou, s nástěnným držákem, šrouby a manuálem; celková hmotnost je asi 3 kg.

Čtyřicet jednotek na paletě ve dvou vrstvách; 20stopý kontejner pojme asi 1 500 jednotek a 40HQ zhruba 3 300, takže malé i velké objednávky jsou odesílány ekonomicky. Distributoři často kombinují tento model s verzemi 7kW a 11kW v jednom kontejneru.

Nabídky jsou FOB Ningbo nebo Shanghai, EXW k dispozici; obchodní faktura, balicí list, nákladní list, osvědčení o původu a prohlášení CE doprovázejí každou zásilku.

Zásady podpory a oprav

Standardní 2letá záruka od odeslání, pokrývající výrobní vady včetně zapečetěné elektroniky.

24hodinová technická odezva s videodiagnostikou.

Náhradní díly: sady těsnění, víka zásuvek a kabelové sestavy přes DHL/FedEx do 2 pracovních dnů.

RMA podle fotografií a sériového čísla: výměna nebo oprava je potvrzena dříve, než cokoli vrátíte.

Těsnění je předmětem opotřebení: vyměňte těsnění, pokud je jednotka někdy rozebrána, a ke každé objednávce opravy přikládáme nové těsnění zdarma.

Oprava v terénu je ve většině případů možná: přední kryt a těsnění se sundají standardními nástroji, takže poškozené víko neznamená úplně novou jednotku.

Poznámky k manipulaci a čištění

Špatně: tlakové mytí zásuvky s otevřeným víkem. Vpravo: zavřete víko zásuvky a před hadicí zakryjte zasunutý konektor.

Špatně: namontovat jednotku naplocho, takže se na horním okraji kaluž vody. Vpravo: použijte sklon držáku tak, aby obličej proléval vodu.

Špatně: vrtání vstupu polního kabelu skrz kryt. Vpravo: použijte tovární ucpávku; díra vyvrtaná v terénu je místo, kde se voda dostává dovnitř.

Špatně: ponechání jednotky na úrovni podlahy v oblasti náchylné k záplavám. Vpravo: namontujte nad známou záplavovou čáru; IP65 je odolný proti tryskání, není odolný proti potápění.

Špatně: ignorování těsnění po letech vystavení UV záření. Vpravo: každý rok kontrolujte těsnění a vyměňte jej, pokud je prasklé; sada stojí méně než diagnóza.

Příběhy kupujících z drsného klimatu

Majitel chaty na norském pobřeží namontoval jednu vedle loděnice 200 metrů od moře. Po dvou zimách solného spreje bylo jediným problémem zatuhlé víko zásuvky, které uvolnil silikonovým sprejem; elektronika nikdy nechybovala.

Keňský stavební dodavatel udržuje čtyři jednotky na staveništi v prašné horské oblasti. Stížnost vedoucího pracoviště je opačná než většina: jednotky jsou tak utěsněné, že z nich nemůže unikat ani prach, a za rámečku obrazovky se za slunečných dnů shromažďuje tenký film.

Chilský důlní tábor si objednal dávku pro ubytování zaměstnanců ve výšce. Jejich elektrotechnický mistr ocenil po noci při -18 °C hodnocení -30 °C; dříve sledoval selhání levnějších nabíječek pod -10 °C.

Společné vlákno v těchto zprávách: nikdo neříká o škodách způsobených vodou. Výtky jsou kosmetické, tuhé víko nebo vybledlý rámeček, což je přesně to, co by měl majitel stát odolný design.

Otázky týkající se nabíjení odolného vůči povětrnostním vlivům

Otázka: Mohu skutečně stříkat vodu přímo na jednotku?

Odpověď: Ano, IP65 chrání před nízkotlakými tryskami z jakéhokoli směru; při hadičkování mějte víko zásuvky zavřené.

Otázka: Jaký je rozdíl mezi IP54 a IP65?

A: Druhá číslice: 4 odolává stříkající vodě, 5 odolává tryskání; první číslice 6 přidává prachotěsnost.

Otázka: Bude se jednotka nabíjet pod bod mrazu?

A: Je dimenzován do -30°C; O tom, kolik energie přijme za studena, rozhoduje řízení baterie automobilu.

Otázka: Žlutí plastový kryt na slunci?

Odpověď: Kryt je UV stabilizovaný, ale po několika letech venku očekávejte menší vyblednutí povrchu.

Otázka: Co aplikace dělá bez cloudového účtu?

Odpověď: Párování Bluetooth, start/stop a zobrazení živého výkonu fungují lokálně; WiFi přidává vzdálený přístup, jakmile je nakonfigurován.

Otázka: Která zásuvka a kabel jsou součástí dodávky?

A: Jedna zásuvka typu 2 s pevným kabelem; CCS a CHAdeMO nejsou nabízeny na AC modelech.

Otázka: Může být instalován také uvnitř?

Odpověď: Ano, kryt IP65 funguje kdekoli; vnitřní použití pouze ponechává volný prostor nevyužitý.

Otázka: Jaká je dodací lhůta?

A: 15-20 pracovních dnů pro standardní modely, jednotka MOQ 1.
