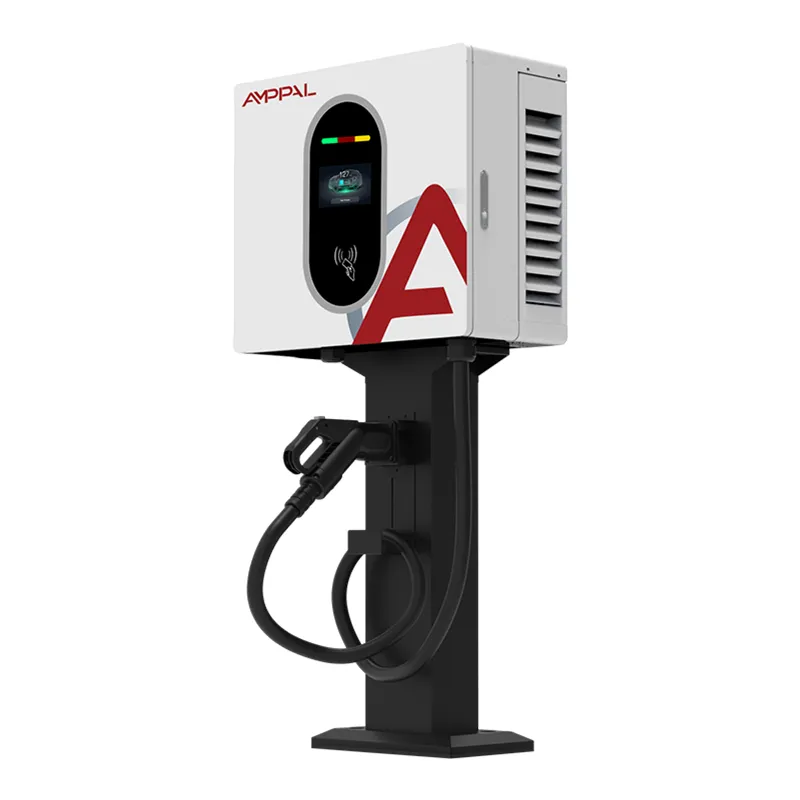

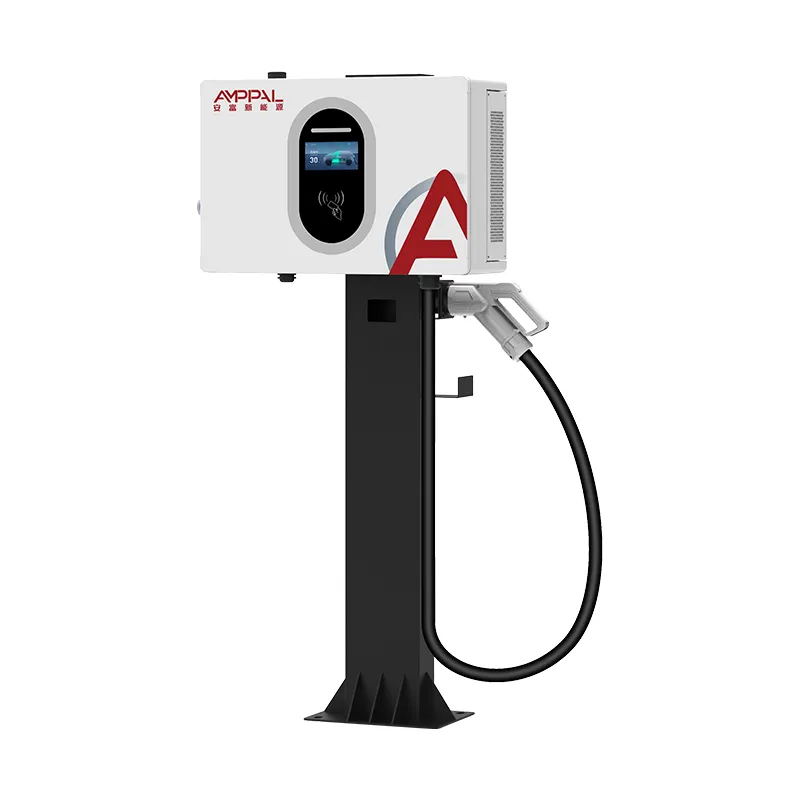

Kompaktní nástěnná nabíječka 30kW DC EV pro prodejny a dílny

Postaveno na propustnosti relace, nikoli na hlavním výkonu

Provozovatelé nabíjecích stanic nenakupují kilowatty. Nakupují relace za den v zálivu, protože to je to, z čeho se skládá linie příjmů. AF-DC-030-B-A-O-2-H existuje při výkonu 30 kW / 100 A ze specifického důvodu: je to bod, kdy nástěnná jednotka začne produkovat komerčně zajímavý obrat, aniž by místo tlačila do upgradu připojení k síti.

Spusťte aritmetiku. Při 30 kW se typický 60kWh osobní automobil zrychlí z 20 % na 80 % za přibližně sedmdesát minut. Počítejte s deseti minutami na přílet a odjezd a jedna šachta reálně podporuje šest až osm relací během obchodního dne. Při výkonu 20 kW zvládne stejná šachta čtyři nebo pět. Hardware stojí o něco více; hnědák vydělává znatelně více.

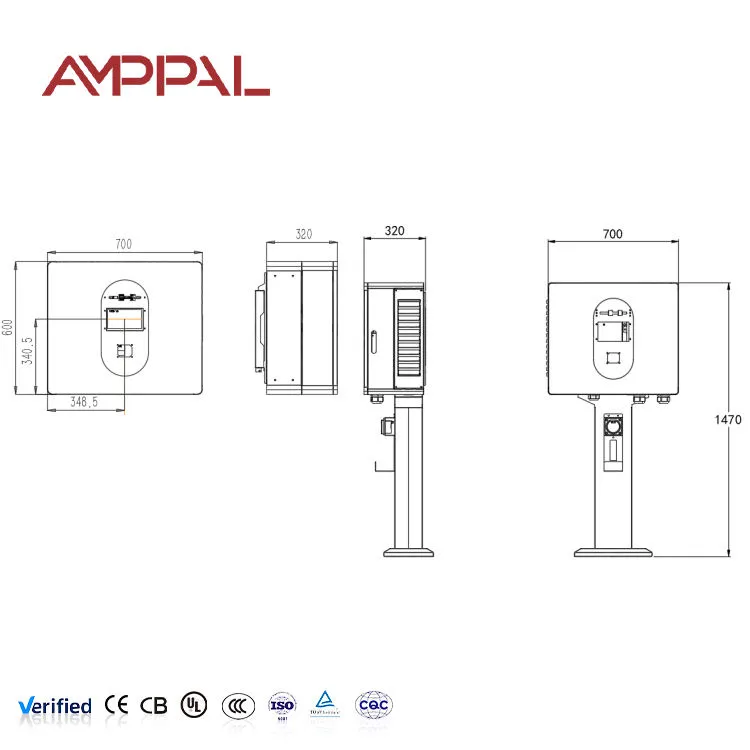

Kompaktní nástěnná 30kW nabíječka DC EV pro dealery a dílny sdílí svůj kryt 450 × 660 × 240 mm s našimi 20kW a 40kW modely, takže místo může kombinovat úrovně výkonu na jedné stěně a mít jedinou sadu náhradních dílů.

Funkce, které mají vliv na výnosy, nejen tabulky specifikací

0-100A v celém pásmu plného napětí: proud není snížen při vyšších napětích sady, takže vozidlo 800V stále dostává jmenovitý výkon namísto tichého zpomalení.

Přesnost účtování úrovně 1.0: spory o dodané kWh řeší třída elektroměru a úroveň 1.0 je to, co musí většina evropských operátorů prokázat.

Standardně tři přístupové metody — RFID karta, QR sken a PIN. Weby ztratí relace, když řidič nemůže zahájit nabíjení; tři trasy to snižují.

Montáž na stěnu: žádné základy, žádné výkopy, žádné trvalé zemní práce na pronajatých plochách. Náklady na instalaci klesají oproti podlahové skříňce o podstatnou marži.

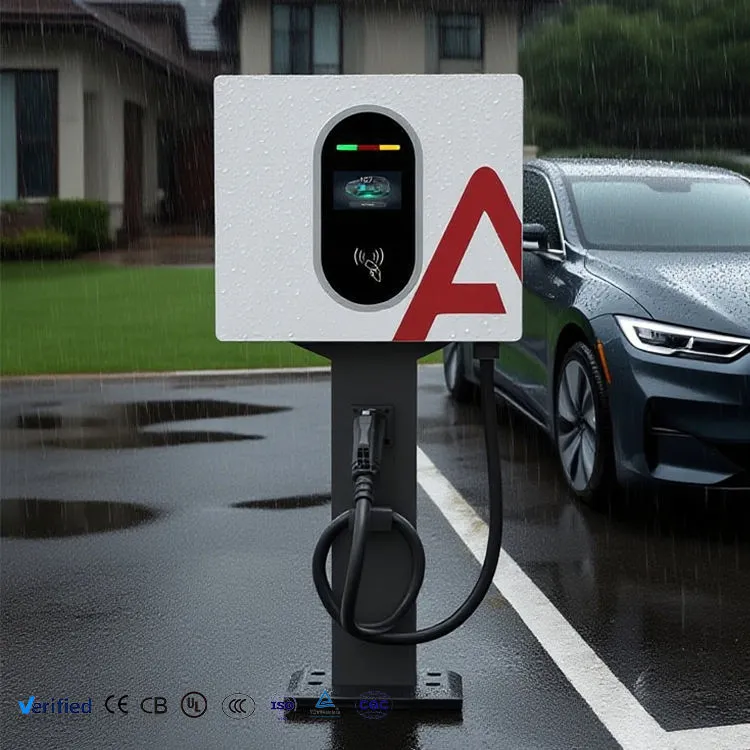

IP54 a -25°C až +50°C: kryt je dimenzován pro typ exponovaného nádvoří, kde tyto jednotky obvykle končí.

95% špičková účinnost: při 30kW provozu několik hodin denně je rozdíl mezi 95% a 91% konverzí skutečné peníze za rok.

Technické specifikace

Scénáře nasazení s předvídatelnou návratností

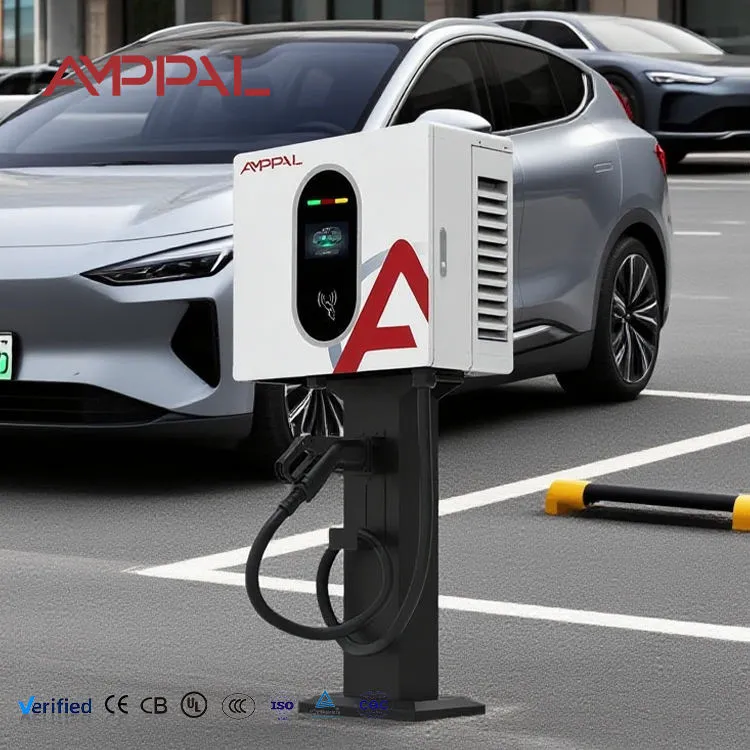

Maloobchodní parkoviště a supermarkety: doba prodlevy 60-90 minut se seřadí téměř přesně s 20-80% relací. Řidiči nakupují, záliv se převrací, nikdo nečeká.

Zastávky restauračních a silničních služeb: dvě posezení denně na záliv, s účtováním výnosů na krytech.

Skladiště vozového parku s odstupňovaným návratem: dodávky, které přijedou odpoledne, dostanou použitelnou zálohu, místo aby stály ve frontě na jednu vysoce výkonnou jednotku.

Bytové domy se sdílenými prostory: 30 kW udržuje sdílený prostor v pohybu, kde by 7kW AC bod byl obsazen celou noc jedním obyvatelem.

Stanoviště taxi a jízdy: řidiči mají 30–40 minutovou přestávku; 30 kW vrátí v tomto okně zhruba 20 kWh, což je hodnota posunu ve městě.

Jak nabíječka zvládá relaci 100 A

Proud prostě nedosáhne 100A. Při připojení nabíječka provede test izolace na DC výstupu, zatímco stykače jsou stále otevřené. Teprve poté, co to projde, sepne stykače a začne se rozjíždět podle aktuálního cíle, který BMS vozidla zveřejní přes komunikační linku.

Během relace BMS neustále reviduje tento cíl – když se buňky zahřívají nebo stav nabití překročí zhruba 80 %, požaduje méně. Nabíječka spíše následuje, než aby vynucovala proud, a proto posledních 20 % trvá na jakékoli DC nabíječce, včetně naší, vždy neúměrně dlouho.

Tepelný management běží samostatně. Teplota modulu je nepřetržitě vzorkována a výstup je vrácen zpět, než cokoliv dosáhne prahové hodnoty vypnutí. Uživatelé vidí o něco delší relaci při 45 °C odpoledne; nevidí chybu a přerušený náboj, což je to, co produkuje neřízený design.

Kontrola kvality a doklady o shodě

Shoda s normami EN IEC 61851-1:2019 a EN IEC 61851-23:2014 s prohlášením CE a protokolem o zkoušce zasílaným spolu se zbožím.

Kalibrace měřiče podle referenčního standardu na každé jednotce se záznamem o kalibraci uchovaným pod sériovým číslem.

Nepřetržitý záběh při plném zatížení při 30 kW s termovizí přípojnicových spojů a povrchů modulů.

100% dielektrické a izolační testy – bez odběru vzorků elektrické bezpečnosti.

Krytý solný sprej testován po dobu 96 hodin; komprese těsnění ověřená při montáži spíše než předpokládaná.

Každá jednotka odchází se sériovým certifikátem o zkoušce. Pokud vznikne nárok na záruku, můžeme přesně zjistit, jak se daná jednotka chovala na lince.

Výrobní sekvence

Krok 1 — Inspekce zboží na vstupu modulů, měřičů, stykačů a kabelových sestav podle specifikace nákupu.

Krok 2 — CNC děrování a ohýbání krycích panelů na strojích TRUMPF.

Krok 3 — Robotické svařování konstrukčního rámu, poté broušení viditelných švů.

Krok 4 — Předúprava a elektrostatické práškové lakování, vytvrzení v peci pro přilnavost.

Krok 5 — Sestava napájení: moduly namontovány, přípojnice utaženy a označeny svědky, kabelový svazek nasměrován a sepnut mimo zdroje tepla.

Krok 6 — Sestava ovládání: deska, měřič, obrazovka a přístupová čtečka namontována a připojena.

Krok 7 — Načtení firmwaru, kalibrace snímače a ověření měřiče.

Krok 8 — Záběh při plném zatížení, bezpečnostní test baterie, kontrola IP, pak balení a paletizace.

Výběr mezi 30 kW a alternativami

Vezměte 30 kW, když se vaše zálivy otočí zhruba za hodinu a budete nabíjet energii. Jedná se o nejmenší jednotku v našem sortimentu, která podporuje skutečný obchodní případ s platbou za použití u osobních automobilů.

Snížit na 20 kW, když se parkování měří po půl dnech – kanceláře, hotely, dlouhodobá parkoviště. Platit za 100A, které nikdo nepoužívá, je plýtvání.

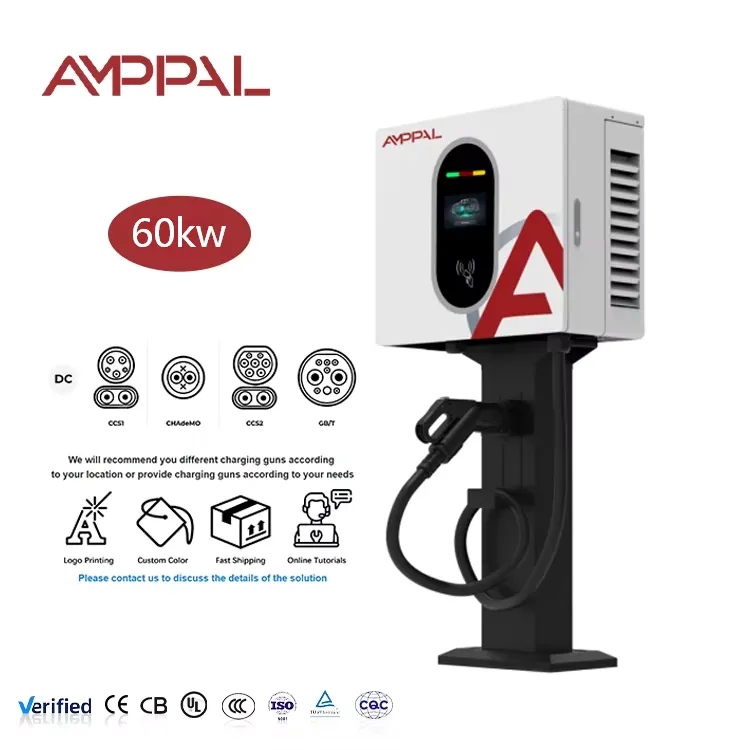

Zvyšte výkon až na 40 kW, když provozujete větší balení, nebo na rozsah 60 kW+ pro stojany, když potřebujete méně než 30minutové sezení nebo provoz se dvěma pistolemi. Nejprve zkontrolujte jeden bod: 30 kW odebírá přibližně 45 A na fázi. Pokud se vaše příchozí dodávka již blíží kapacitě, omezením se stává připojení k síti – nikoli nabíječka – a to stojí za rozhovor, než si objednáte.

Srovnávací body při výběrovém řízení

Zeptejte se jakékoli konkurenční 30kW jednotky na její aktuální jmenovitý výkon při 800V. Mnoho uvádí 100 A při 400 V a podstatně méně na vrcholu rozsahu. Naše drží 100A přes pásmo.

Zeptejte se, zda je měření úrovně 1.0 standardní nebo upgrade. U několika konkurenčních jednotek jde o upgrade.

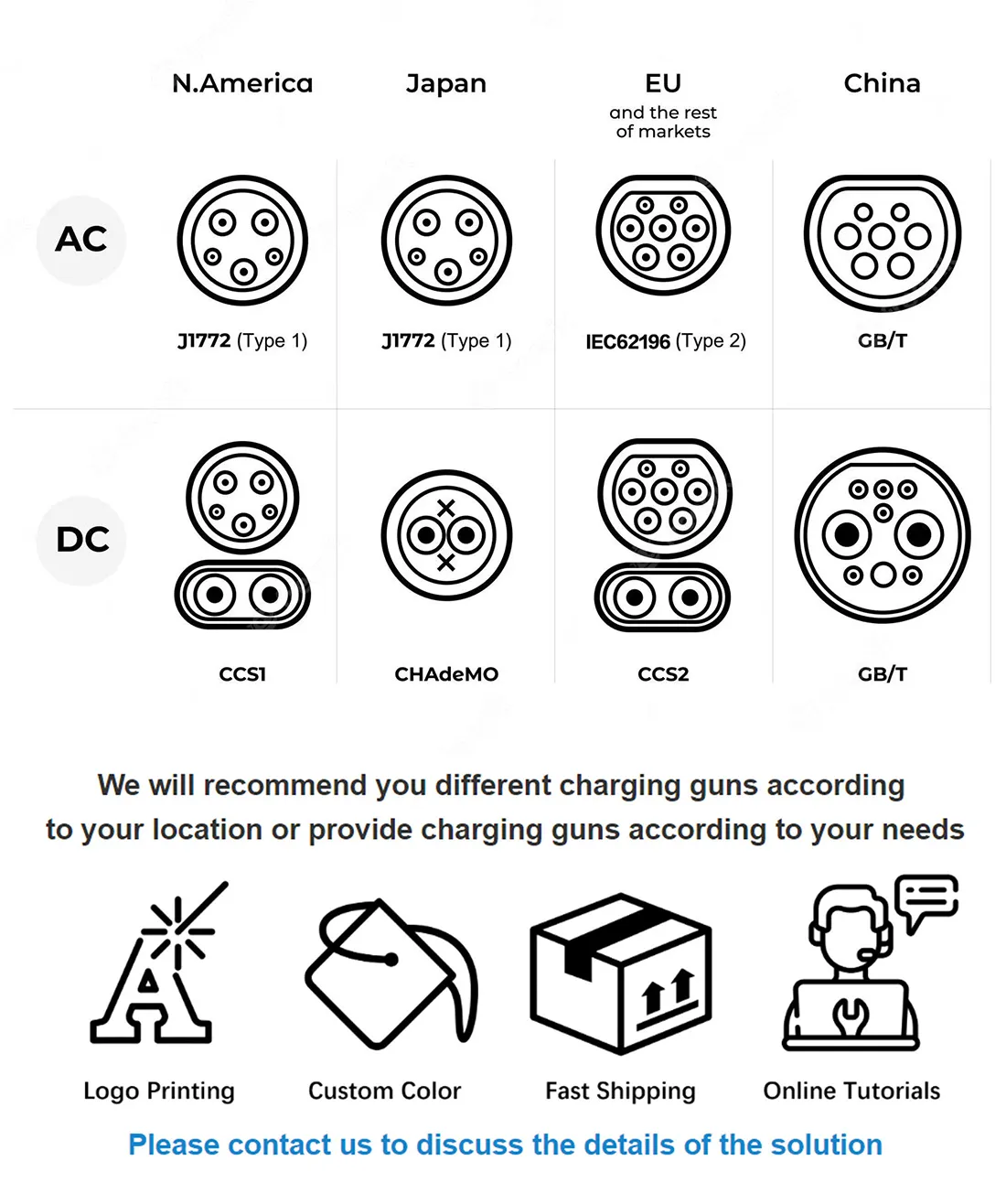

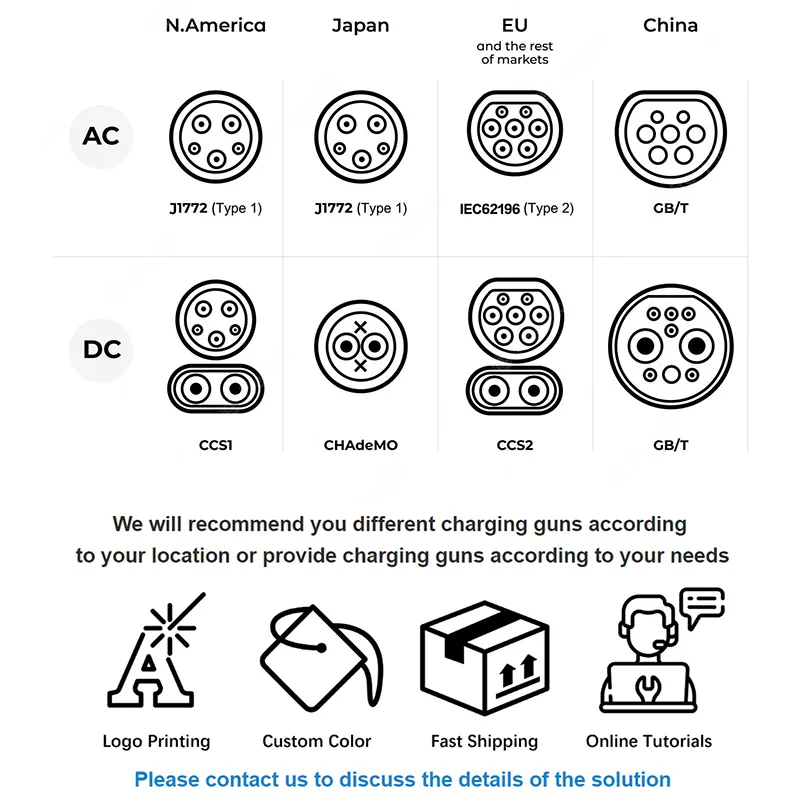

Po zadání objednávky se zeptejte na možnosti konektoru. Stavíme CCS1, CCS2, CHAdeMO, GB/T a NACS na stejné platformě.

Dodací lhůta: standardní 15-20 pracovních dnů, 25-30 s vlastní značkou. MOQ 1 standardní jednotka, 50 pro zakázkovou barvu nebo logo.

Záruka: dva roky včetně napájecích modulů, prodloužitelná na tři nebo pět v okamžiku objednávky.

Balení, váhy a dodací podmínky

Jednodílný exportní karton má rozměry přibližně 540 × 750 × 330 mm při hrubé hmotnosti přibližně 45 kg, pětivrstvá lepenka s pěnou EPE a utěsněnou vložkou proti vlhkosti obsahující vysoušedlo.

Dvanáct jednotek na paletě na tepelně zpracovaném dřevu bez fumigace, páskované a ovinuté. 20stopý kontejner pojme asi 96 paletizovaných jednotek; 40 stop vysoká kostka trvá zhruba 200.

Citujeme EXW, FOB Ningbo nebo Shanghai, CIF a DDP do většiny Evropy a Perského zálivu. Vzorky se pohybují vzduchem nebo expresně za 5-7 dní. Dodané papírování: obchodní faktura, balicí list, prohlášení o shodě CE, sériová zkušební zpráva a osvědčení o původu, pokud to místo určení vyžaduje.

Poprodejní závazky

Dvouletá záruka na výkonové moduly, řídicí elektroniku, měřidlo, stykače a HMI.

Chybové kódy se čtou vzdáleně přes OCPP, kde je web připojen, což řeší většinu problémů bez návštěvy webu.

Náhradní díly odeslány do 48 hodin od potvrzení; 3-5 pracovních dnů tranzit DHL nebo FedEx.

Doporučená roční údržba: kontrola ventilátoru a filtru, kontrola těsnění, ověření utahovacího momentu svorky, namátková kontrola měřiče. Postup je zdokumentován v návodu.

Bezplatná podpora vzdáleného uvedení do provozu pro první instalaci na jakémkoli novém místě prostřednictvím videohovoru s naším technikem.

Provozní chyby, které stojí operátory peníze

Špatně: reklama na „30kW rychlé nabíjení“, aniž by to bylo kvalifikováno. Vpravo: uveďte realistické časy relací. Řidiči, kteří očekávají 20 minut a čekají 70 minut, zanechávají špatné recenze, které stojí více než rozdíl v tarifu.

Špatně: instalace bez kontroly plošného vyvážení fází. Vpravo: distribuce více jednotek napříč fázemi; nevyvážené zatížení vypíná napájení a zkracuje životnost stykače.

Špatně: montáž jednotky tam, kde kabel musí křížit jízdní pruh. Vpravo: umístěte tak, aby pistole dosáhla ke vstupu do vozidla, aniž by kabel ležel pod kolem. Poškození kabelu je naší nejčastější mimozáruční opravou.

Špatně: ponechání výchozího tarifu po uvedení do provozu. Vpravo: nakonfigurujte a jednou vyzkoušejte nabití. Operátoři pouštěli elektřinu zdarma celé týdny, protože nikdo nekontroloval.

Špatně: ignorování filtru ventilátoru po dobu jednoho roku. Vpravo: Čistěte čtvrtletně na prašných místech. Omezené proudění vzduchu způsobuje tepelný zpětný chod a uživatelé to vnímají jako pomalé nabíjení.

Zpětná vazba operátora

Řetězec supermarketů v Chorvatsku rozmístil v roce 2025 osm jednotek ve čtyřech obchodech. Jejich správce zařízení uvedl v šestém měsíci průměrné využití necelé tři návštěvy na záliv za den a poukázal na to, že držák na stěnu jim umožnil používat stávající obvodové stěny namísto odevzdání parkovacích míst do skříní.

Taxikářské družstvo v Baku jich koupilo pět. Jejich zpětná vazba byla konkrétní a stojí za to ji předat dál: řidiči chtěli, aby byla obrazovka mírně nakloněna dolů, aby byla čitelná, když stáli blízko jednotky, a tak jsme upravili geometrii držáku v jejich opakovaném pořadí.

Logistický dodavatel v Turecku, který provozuje dvanáct jednotek ve třech skladech, poznamenal, že sdílená skříň s modely 20 kW a 40 kW omezila jejich náhradní díly pro jednu sadu ventilátorů, jeden stykač a jednu obrazovku pro celé kombi, spíše než tři samostatné sady.

Často kladené otázky

Otázka: Kolik aut za den může obsloužit jedna jednotka?

Odpověď: Šest až osm osobních vozů při 20-80% relaci s realistickou dobou přechodu na euro, za předpokladu nepřetržité poptávky během obchodního dne.

Otázka: Jaký vstupní proud odebírá?

A: Zhruba 45A na fázi u třífázového napájení 380V při plném výkonu. Před objednáním násobků zkontrolujte kapacitu desky.

Otázka: Stačí 30 kW pro elektrické dodávky?

Odpověď: Pro přes noc nebo vícehodinové setrvání ano. Chcete-li rychlé přepnutí mezi směnou u velkých jednotek, podívejte se na 60 kW nebo více.

Otázka: Mohou se nabíjet dvě vozidla najednou?

A: Ne, toto je jednotka s jednou pistolí. Současné nabíjení více pistolí začíná u našich rozvaděčů typu split.

Otázka: Funguje to se solárními a akumulačními instalacemi?

Odpověď: Ano, prostřednictvím systému energetického managementu lokality. Sdělte nám svůj střídač a platformu EMS a my potvrdíme cestu integrace.

Otázka: Jak probíhá fakturace?

A: Měření úrovně 1.0 napájí vaši OCPP back-office; případně jej spusťte samostatně s kartami RFID a proveďte sladění z interního protokolu relace.

Otázka: Jakou údržbu potřebuje?

A: Čtvrtletní kontrola filtru a ventilátoru na prašných místech, roční kontrola těsnění a točivého momentu. Žádné spotřební díly kromě filtrů.

Otázka: Mohu označit kryt?

Odpověď: Ano – vlastní barevná a obrazovková grafika od 50 jednotek, žádné poplatky za nástroje pro změny barev, dodací lhůta 25–30 pracovních dnů.
