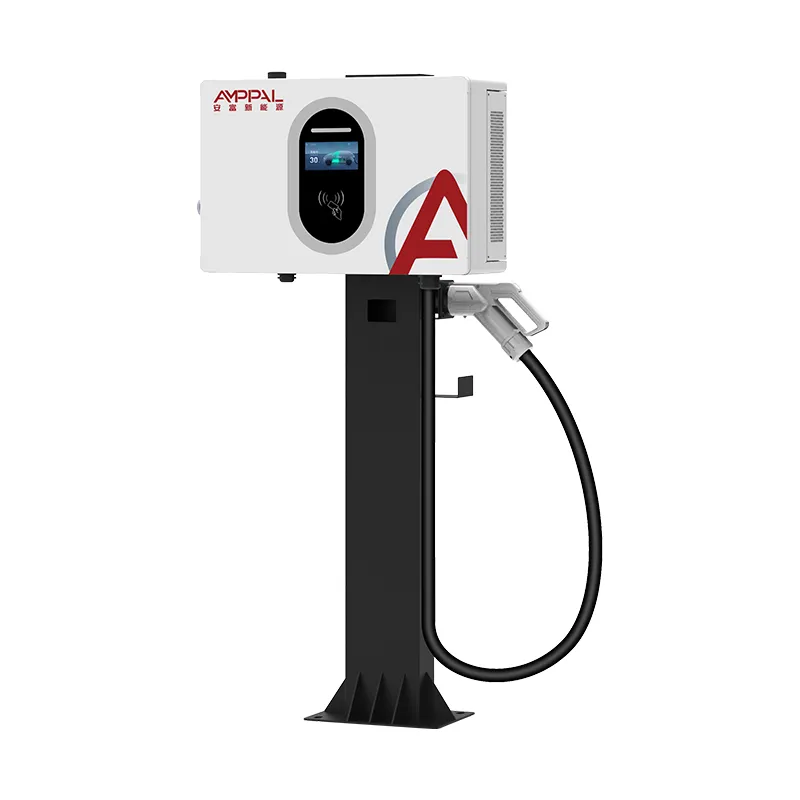

7kW nástěnná rychlonabíječka DC EV pro domácnost a pracoviště

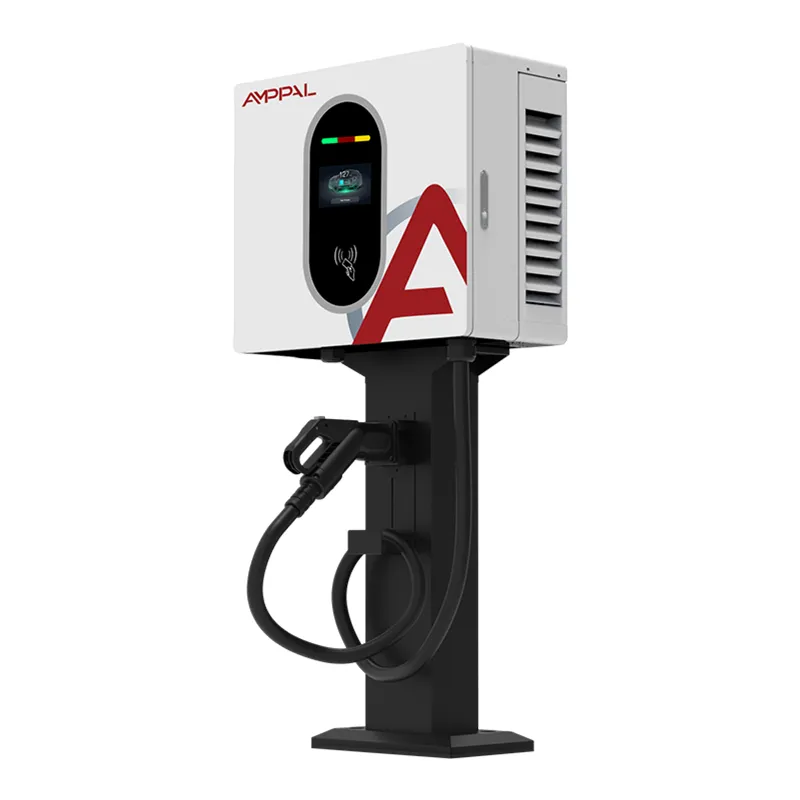

Co tento 7kW DC nástěnný box vlastně je

Většina 7kW nabíječek, které najdete, jsou AC nástěnné boxy. Tento není. AF-DC-7-B-A-O-4-H převádí energii uvnitř nabíječky a tlačí stejnosměrný proud přímo do baterie, čímž zcela obchází palubní nabíječku automobilu. Na tomto jediném rozdílu záleží více, než naznačuje kilowattové číslo.

Proč na tom záleží? Mnoho vozidel je dodáváno s 3,3kW palubní nabíječkou. Zapojte je do 7kW AC boxu a stále odebírají pouze 3,3kW — polovina vaší kapacity je nečinná. Nakrmit stejné auto 7 kW stejnosměrného proudu a vezme celých 7 kW, protože úzké hrdlo je pryč. Nejvíce těží elektrické logistické dodávky, nízkorychlostní EV a starší modely se slabými palubními nabíječkami.

7kW nástěnná rychlonabíječka DC EV pro domácnost a pracoviště je napájena z běžného jednofázového napájení AC220V, takže ji můžete nainstalovat tam, kde třífázové napájení prostě není k dispozici. Hmotnost a hloubka jsou udržovány na nízké úrovni (hloubka 92 mm), takže se montuje naplocho na zeď, aniž by zasahoval do parkovacího prostoru.

Kde 7kW DC nabíječka překonává 7kW AC Box

Žádné úzké hrdlo palubní nabíječky: DC výstup jde přímo do baterie, takže vozidla s 3,3 kW palubní nabíječkou stále dostávají celých 7 kW.

Jednofázový přátelský: běží na AC220V±15%. Žádná třífázová aplikace, žádný upgrade transformátoru, žádné čekání na energetickou společnost.

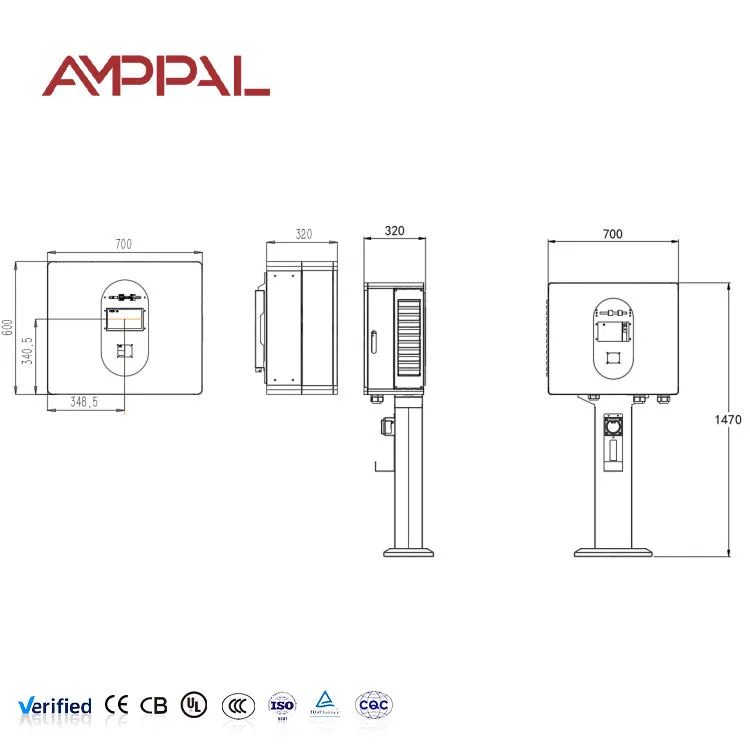

Tenký profil 92 mm: s rozměry 540 × 320 × 92 mm sedí blíže ke stěně než většina jednotek DC, díky čemuž jsou úzké garáže a uličky použitelné.

Široké okno 200-750VDC: pokrývá nízkonapěťové LSEV a standardní 400V plošiny pro cestující z jedné jednotky.

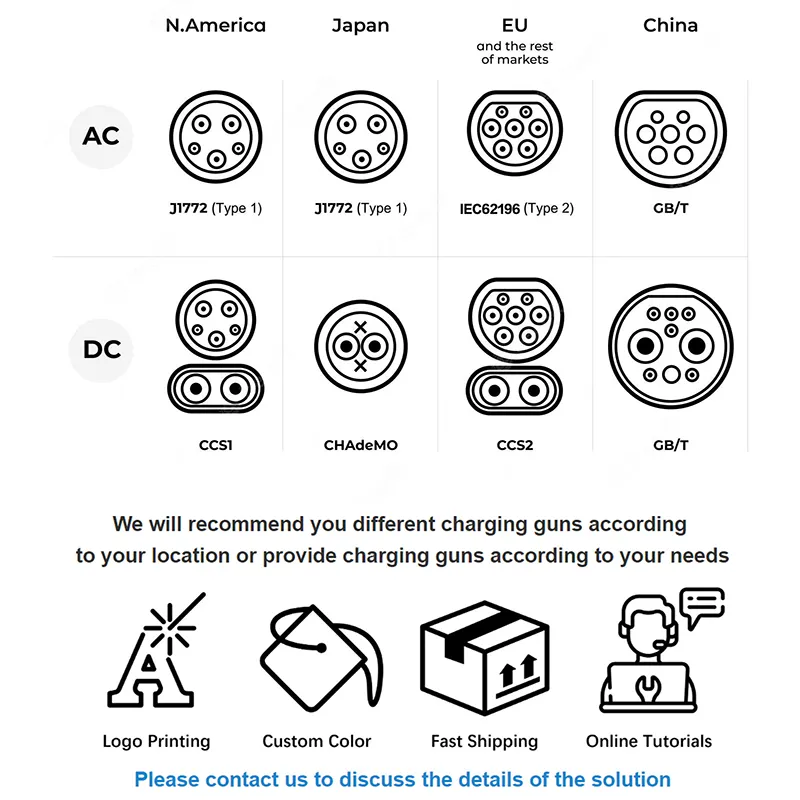

Plné pokrytí konektorů: CCS1, CCS2, CHAdeMO, GB/T a NACS. Vyberte si zbraň v čase objednávky; vnitřnosti zůstávají stejné.

Síťové od prvního dne: 4G plus OCPP 1.6j znamená, že můžete fakturovat, monitorovat a aktualizovat na dálku i na místě bez pevné internetové linky.

Technické specifikace

Kdo a proč kupuje tuto jednotku

Majitelé vil a městských domů se slabou palubní nabíječkou: rychlost stejnosměrného proudu získáte doma, aniž byste museli upgradovat připojení k síti.

Malí logističtí operátoři: elektrické dodávky zaparkované přes noc v depu s pouze jednofázovým napájením. Dvě nebo tři z těchto jednotek pokrývají malou flotilu.

Silniční obchody, penziony a venkovské čerpací stanice: levný způsob, jak nabídnout placené nabíjení stejnosměrným proudem jako vedlejší službu. O účtování se stará 4G modul.

Správci nemovitostí pilotní nabíjení elektromobilů: dostatečně levné na vyzkoušení v jedné budově, než se zaváže k zavedení 60 kW+.

Distributoři obsluhující trhy, kde je třífázové napájení vzácné: DC produkt, který se instaluje téměř kdekoli.

Jak konverze funguje

Příchozí jednofázový střídavý proud nejprve prochází filtrováním EMI a přepěťovou ochranou. Stupeň usměrňovače jej převede na mezilehlou stejnosměrnou sběrnici, poté DC/DC stupeň na bázi SiC převede tuto sběrnici na jakékoli napětí, které si BMS vozidla vyžádá — kdekoli mezi 200 V a 750 V.

Komunikace probíhá paralelně s napájením. Než proteče jakýkoli proud, nabíječka a vozidlo se dohodnou na řídicím pilotním vedení: BMS uvede své cílové napětí a maximální proud, nabíječ potvrdí, že jej může dodávat, zkontroluje se izolace a teprve potom se sepnou stykače. Tento handshake se během relace nepřetržitě opakuje, a proto se stejnosměrné nabíjení může plynule zužovat, jak se balení naplňuje.

Teplo z výkonového stupně je odváděno nuceným vzduchovým chlazením s ventilátory s regulací teploty. Při nízké zátěži ventilátory běží naprázdno, takže hluk zůstává hluboko pod jmenovitým limitem ≤ 65 dB v obytném prostředí.

Certifikace a tovární testování

Tyto dvě normy, které byly vytvořeny podle EN IEC 61851-1:2019 a EN IEC 61851-23:2014, kontrolují evropští inspektoři jako první každou stejnosměrnou jednotku.

Každá jednotka se před odesláním zapálí při plném zatížení. Místo namátkové kontroly vzorku zaznamenáváme výstupní napětí, stabilitu proudu a teplotu modulu v průběhu celého cyklu.

Izolační odpor a dielektrická pevnost jsou testovány na 100 % výroby, nikoli na šarži.

Ověření IP54 pokrývá vnikání prachu a stříkající vodu ze všech směrů – realistický poruchový režim pro nástěnnou jednotku pod okapem.

Kryty procházejí 96hodinovou solnou mlhou. Pobřežní instalace v Perském zálivu a jihovýchodní Asii jsou místa, kde levné práškové lakování selhává jako první.

Od plechu k zapečetěné jednotce: Naše výrobní kroky

1. Vstupní kontrola – výkonové moduly, stykače a konektory jsou při dodání zkontrolovány podle specifikace. Vše, co je mimo toleranci, se vrací k dodavateli.

2. CNC děrování a ohýbání – panely skříní jsou řezány a tvarovány na zařízení TRUMPF s dodržením úzkých tolerancí, aby dveře těsnily rovnoměrně.

3. Svařování a povrchová úprava — robotické svařování, následně odmašťování, fosfátování a elektrostatické práškové lakování pro odolnost proti korozi.

4. Sestava modulu a kabelového svazku – napájecí moduly, řídicí deska a kabelový svazek jsou namontovány na vyhrazeném stejnosměrném vedení. Hodnoty točivého momentu na všech silových svorkách se zaznamenávají.

5. Blikání firmwaru a kalibrace – snímače výstupního napětí a proudu jsou kalibrovány proti referenční zátěži.

6. Záběh při plné zátěži – jednotka nabíjí simulovanou zátěž baterie při jmenovitém výkonu, zatímco jsou monitorovány teploty.

7. Ověření bezpečnosti a IP – izolace, průchodnost uzemnění, reakce na nouzové zastavení a těsnění krytu.

8. Balení – karton s pěnovou výplní, poté paletizovaný pro vývoz.

Dimenzování: Je 7kW DC správná volba?

Tuto jednotku zvolte, když vozidlo stojí několik hodin a vaše pracoviště má pouze jednofázové napájení. Typické 60kWh balení trvá zhruba 8 hodin od téměř vyprázdnění – v pořádku přes noc, příliš pomalé na veřejné nádvoří.

Pokud mají vaše vozidla 6,6kW nebo 11kW palubní nabíječku a máte k dispozici třífázovou nabíječku, obyčejná AC skříň bude stát méně a udělá stejnou práci. Buďte v tom upřímní; raději bychom si koupili správný produkt.

Pokud potřebujete obrat měřený v minutách, nikoli v hodinách, přeskočte na naše 20kW nebo 30kW nástěnné DC modely nebo 60kW+ stojací modely. A pokud má web třífázový proud, ale přesto chcete DC, 20kW AF-DC-020-B-A-O-2-H je obvykle lepší hodnota na kilowatt.

Jak srovnáváme tento produkt

Originální stejnosměrný proud o výkonu 7 kW: mnoho dodavatelů přejmenuje 7kW AC box na „rychlé nabíjení“. Zkontrolujte specifikaci výstupního napětí – pokud uvádí 230VAC, nejedná se o stejnosměrnou nabíječku.

MOQ 1 jednotky pro standardní sestavení: před objednáním kontejneru si můžete jednu otestovat.

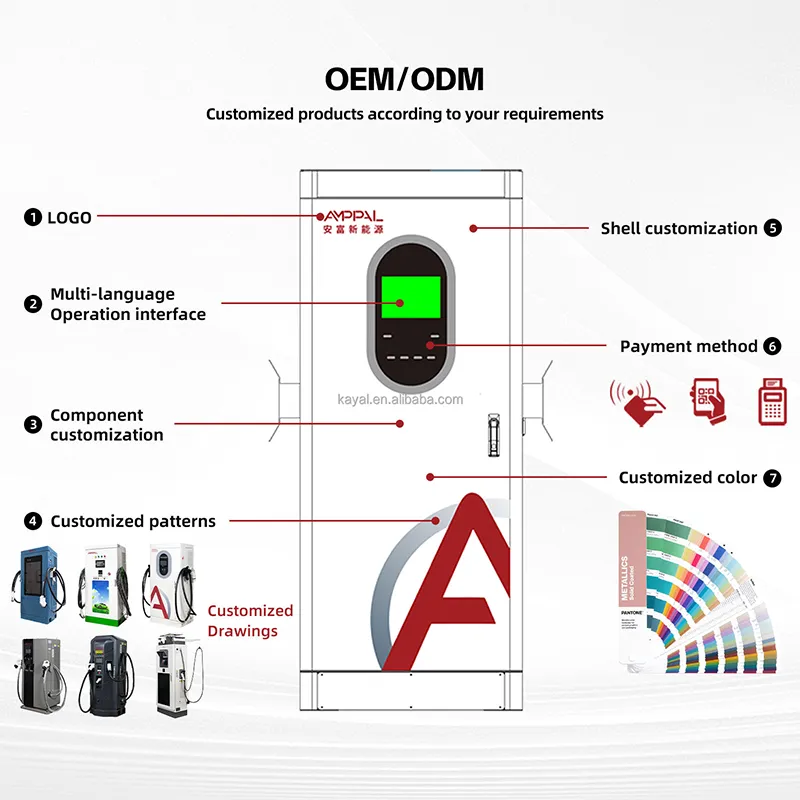

Vlastní barva krytu a značky obrazovky od 50 jednotek, bez poplatku za nástroje při změně barvy.

Dodací lhůta je 15-20 pracovních dnů pro standardní konfigurace, 25-30 pro vlastní firmware nebo branding.

Dvouletá záruka s náhradními napájecími moduly dodanými společností DHL nebo FedEx, obvykle do 3–5 pracovních dnů.

Balení a doprava

Každá nabíječka se dodává v pětivrstvém vlnitém kartonu s rohy z EPE pěny, vnitřním sáčkem proti vlhkosti a vysoušedlem. Velikost kartonu je zhruba 630 × 410 × 190 mm; celková hmotnost cca 18 kg včetně kabelu.

Standardní exportní palety pojmou 20 jednotek, smršťovací fólií a páskou, překližka bez fumigace. U zásilek LCL můžeme na vyžádání paletizovat menší množství.

Zasíláme EXW, FOB Ningbo nebo Shanghai, CIF a DDP. Námořní přeprava je normou pro 20+ jednotek; air nebo DHL express má smysl pro vzorky a urgentní náhradní díly. Dokumentace obsahuje obchodní fakturu, balicí list, CE prohlášení o shodě a zkušební protokol.

Záruka a podpora

Dvouletý standard, zahrnující výkonové moduly, řídicí desku, stykače a HMI. Prodloužení na tři nebo pět let je možné na objednávku.

Vzdálená diagnostika přes OCPP 1.6j – ve většině případů můžeme číst chybové kódy a odeslat opravu firmwaru, aniž by někdo navštívil web.

Náhradní díly jsou odeslány do 48 hodin od potvrzené závady; typická doprava z domu do domu je 3-5 pracovních dnů expresním kurýrem.

Součástí je anglický instalační manuál, schémata zapojení a kontrolní seznam pro uvedení do provozu. Podpora zprovoznění videa je pro první instalaci zdarma.

Chyby při instalaci, které vidíme nejčastěji

Špatně: připojení ke sdílenému domácímu okruhu 16A. Vpravo: spusťte vyhrazený přívod o velikosti pro plný odběr 7 kW s vlastním jističem a proudovým chráničem.

Špatně: přeskočení zemnící tyče, protože „budova je již uzemněna“. Vpravo: ověřte, zda odpor uzemnění odpovídá místním předpisům – monitorování izolace DC závisí na pevném uzemnění.

Špatně: montáž pod neomítnutý okraj střechy. Vpravo: IP54 zvládá stříkající vodu, nikoli nepřetržitý proud. Malá stříška prodlužuje životnost obrazovky a těsnění.

Špatně: svinutý přebytečný nabíjecí kabel na zemi. Vpravo: použijte pouzdro a háček. Poškození kabelu přejetím je jednou z nejčastějších mimozáručních oprav.

Špatně: za předpokladu, že jakékoli vozidlo bude táhnout 7 kW. Vpravo: DC výstup je omezen tím, co je nižší — kapacitou nabíječky nebo požadavkem BMS.

Co nám říkají kupující

Majitel penzionu v Chiang Mai koupil dvě jednotky na začátku roku 2025. Jeho poznámka po šesti měsících: „Třífázové by byly dražší než samotné nabíječky. Ty fungují na stejném přívodu jako kuchyně. Hosté se staršími dodávkami Nissan konečně nabíjejí plnou rychlostí místo stékání.“

Distributor v Kazachstánu objednal 40 jednotek pro venkovské čerpací stanice. Jejich zpětná vazba byla tupá a užitečná – původní jas obrazovky byl špatně čitelný na přímém slunci, takže jsme je přepnuli na možnost zobrazení s vysokým jasem u druhého řádu. Nic jiného se nezměnilo.

Malá kurýrní společnost v Guangdongu provozuje šest takových přes noc v depu s jednofázovým napájením 60A. Jejich provozní manažer hlásil nulové prostoje během prvních čtrnácti měsíců a poznamenal, že hluk ventilátoru je dostatečně nízký, že si sousedé nestěžovali.

Často kladené otázky

Otázka: Je to opravdu DC nebo AC box s DC brandingem?

A: Originální DC. Výstup je 200-750VDC měřeno na pistoli. AC box má výstup 230VAC a spoléhá se na palubní nabíječku automobilu.

Otázka: Mohu jej provozovat z domácího jednofázového napájení?

Odpověď: Ano — AC220V±15% jednofázový, což je celá podstata tohoto modelu. Potřebujete vyhrazený obvod určený pro plné zatížení.

Otázka: Jak dlouho nabíjet 60kWh baterii?

Odpověď: Zhruba 8 hodin z 10 % na 90 %, za předpokladu, že BMS akceptuje celých 7 kW. Vhodné pro parkování přes noc nebo pro dlouhodobé parkování.

Otázka: Bude to fungovat s Teslou?

Odpověď: S možností pistole NACS ano pro modely pro Severní Ameriku. Evropské Tesly používají CCS2. Řekněte nám trh a my namontujeme správný konektor.

Otázka: Co se stane během výpadku proudu uprostřed relace?

Odpověď: Stykače se bezpečně otevřou, relace se zaprotokoluje a po obnovení napájení se jednotka restartuje a znovu provede handshake. Bez poškození obalu.

Otázka: Mohu s tím zákazníkům fakturovat?

A: Ano. OCPP 1.6j se připojuje k většině fakturačních platforem třetích stran; RFID karty a PIN kódy fungují offline, pokud signál 4G klesne.

Otázka: Dodáváte nabíjecí kabel?

Odpověď: Ano, 5metrový kabel s pistolí je standardní. Delší kabely jsou k dispozici na vyžádání.

Otázka: Jaká je MOQ a dodací lhůta?

Odpověď: Jedna jednotka pro standardní sestavení, 15-20 pracovních dnů. Vlastní branding potřebuje 50 jednotek a 25–30 pracovních dnů.
