20kW nástěnná nabíjecí stanice DC Fast EV pro komerční parkování

Vstupní bod do třífázového stejnosměrného nabíjení

AF-DC-020-B-A-O-2-H je místo, kde začíná naše třífázová řada DC. Odebírá AC380V, interně převádí a dodává 0-67A kdekoli mezi 200V a 1000VDC. Tento napěťový strop je detail, který stojí za povšimnutí – 1000 V je normálně vyhrazeno pro mnohem větší skříně a to znamená, že tato malá jednotka může stále mluvit s 800V platformami vozidel, které by levnější nabíječka s omezením 500 V přímo odmítla.

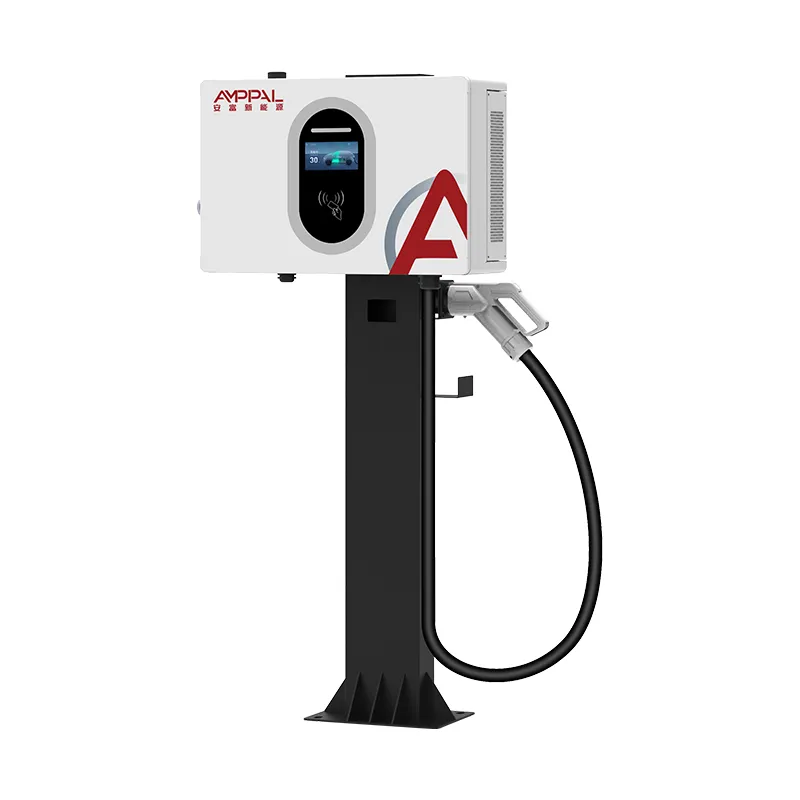

Fyzicky se jedná o krabičku 450 × 660 × 240 mm na nástěnném držáku. Žádný podstavec, žádný základ, žádný kabelový příkop přes parkoviště. Na místě, které již má třífázové napájení na zdi, je instalace obvykle půldenní práce pro dva elektrikáře.

Tento model jsme postavili pro kupující, kteří potřebují rychlost stejnosměrného proudu, ale nemohou ospravedlnit 60kW skříň – malé hotely, dílny, servisní prostory dealerů a kohokoli, kdo testuje placené nabíjení před rozšířením.

Možnosti designu za platformou 20 kW

Výstupní strop 1000V na 20kW jednotce: vzácné v této výkonové třídě. Zajišťuje budoucí nákup proti vozidlům s architekturou 800 V přicházejících na váš trh.

0-67A nepřetržitý jmenovitý proud: proud je udržován stálý v celém napěťovém pásmu, spíše než snižován na horním konci, což je místo, kde rozpočtové jednotky tiše ztrácejí výkon.

Přesnost měření úrovně 1.0: měření na úrovni účtování, takže údaje o tržbách platí, pokud zákazník zpochybňuje poplatek.

Sdílený kryt 450 × 660 × 240 s našimi modely 30 kW a 40 kW: jeden inventář náhradních dílů, jedna montážní šablona, ​​tři úrovně výkonu. Užitečné, pokud web později rozšíříte.

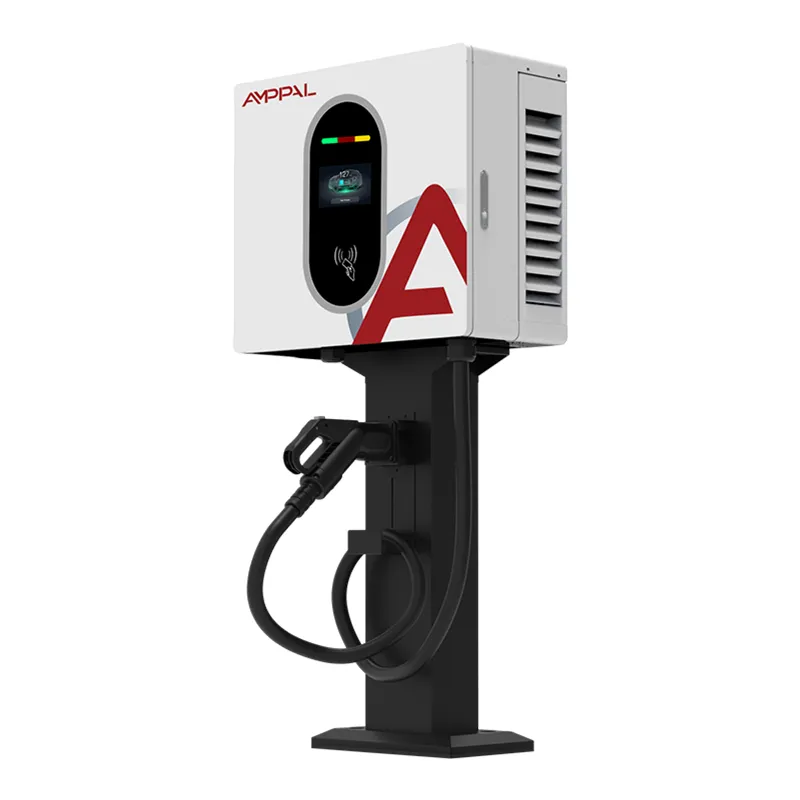

4,3palcová dotyková obrazovka: menší než 7palcový panel na našich podlahových jednotkách, zvolená záměrně – méně praskajícího skla, nižší náklady na výměnu a dostatek prostoru pro stav a tarif.

Integrovaný přístup pomocí karty, QR kódu a hesla: není třeba kupovat samostatný přístupový ovladač ani drát.

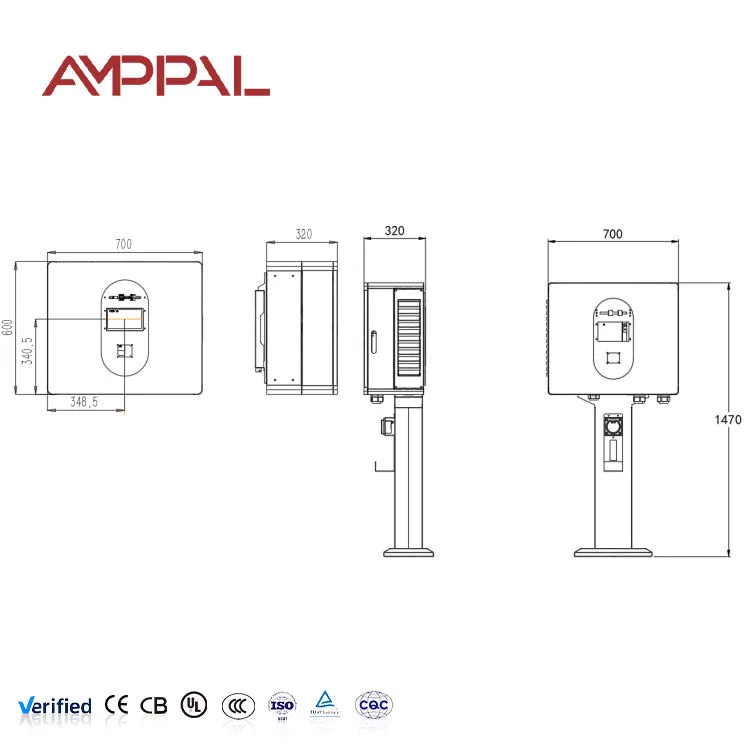

Technické specifikace

Místa vhodná pro 20kW DC nástěnný box

Parkoviště u hotelu a apartmánu: hosté parkují hodiny; 20kW vrací zhruba 20kWh za hodinu, což stačí na plné nabití přes noc a užitečné dobití při večeři.

Servisní stanoviště dealera: přistavte vůz zákazníka z 30 % na 80 % během servisní schůzky, aniž byste museli vázat vysokovýkonný prostor.

Lehká komerční skladiště: tři nebo čtyři jednotky na jedné třífázové desce vyhovují malé flotile dodávek, které se vracejí v střídavých časech.

Kancelářské budovy nabízející nabíjení zaměstnanců: předvídatelná doba prodlevy v délce osmi hodin činí vysoký výkon zbytečným a plýtváním.

Obecní a užitkové dvory: robustní krytí IP54, provozní rozsah -25°C až +50°C, žádné pohyblivé součásti kromě ventilátorů.

Uvnitř Power Chain

Třífázový vstup prochází přes EMI filtr a svodič přepětí do aktivního usměrňovače, který udržuje vysoký účiník a nízké harmonické zkreslení. Špatná konstrukce usměrňovače se na vašem účtu za elektřinu projeví jako sankce za jalový výkon dlouho předtím, než se projeví jako závada.

Ze stejnosměrné sběrnice sleduje izolovaný DC/DC konvertor napětí, které systém řízení baterie požaduje. Protože je výstup regulován s přesností úrovně 1.0, energetický údaj na obrazovce odpovídá tomu, co skutečně vstoupilo do balení, dostatečně blízko pro komerční fakturaci.

Ochrana je spíše vrstvená než singulární: monitorování izolace před sepnutím stykače, nepřetržitá detekce zbytkového proudu během relace, zpětné přehřátí na modulu a mechanické nouzové zastavení, které přeruší cívku stykače přímo, místo aby to provedl firmware.

Co testujeme, než to opustí linku

Dielektrická odolnost a izolační odpor na 100 % jednotek — není plán vzorkování.

Ověření měření pomocí kalibrovaného referenčního měřiče pro potvrzení tvrzení o přesnosti úrovně 1.0.

Plná zátěž při 20 kW s termovizí modulů a přípojnic; volný točivý moment se zde projevuje jako horké místo.

Načasování reakce nouzového zastavení, fyzicky zkontrolováno na každé jednotce.

Krytí IP54 a ověření prachu na výrobních vzorcích z každé šarže plus 96hodinová solná mlha na povrch skříně.

Shoda s EN IEC 61851-1 a 61851-23; CE dokumentace je dodávána se zbožím.

Osm fází výstavby této nabíječky

Fáze 1 — Sání komponent: moduly usměrňovače, stykače, měřiče a konektory ověřené podle datového listu před vstupem na sklad.

Fáze 2 — Plech: CNC děrovač a ohraňovací lis tvoří kryt; konzistentní geometrie příruby je to, co dělá těsnění dveří těsnění.

Fáze 3 — Svařování: robotické švové svařování na konstrukčních spojích pro opakovatelnost.

Fáze 4 — Povrchová úprava: odmaštění, fosfátování, elektrostatický práškový lak, vytvrzování v peci.

Fáze 5 – Elektrická montáž: namontovány moduly, přípojnice a kabelový svazek; každá napájecí svorka utažena podle specifikace a označena.

Fáze 6 – Firmware a kalibrace: nahrán software, napěťové a proudové senzory zkalibrovány, měřič ověřen.

Fáze 7 — Test záběhu a bezpečnosti: provoz při plném zatížení s tepelným monitorováním, poté bezpečnostní baterie.

Fáze 8 – Balení a paletizace: karton chráněný pěnou, bariéra proti vlhkosti, exportní paleta.

20kW, 30kW nebo 40kW — Čtení aktuálního jmenovitého výkonu

Tyto tři modely sdílejí jedno pouzdro a liší se především výstupním proudem: 67A, 100A a 133A. Protože doba nabíjení závisí na proudu při daném napětí baterie, praktický rozdíl je zřejmý — 60kWh auto trvá asi tři hodiny na 20kW, dvě na 30kW, devadesát minut na 40kW.

Zvolte 20 kW, když je doba prodlevy čtyři hodiny nebo více a vaše připojení k síti je skromné. Odebírá zhruba 30 A na fázi, což většina malých komerčních zdrojů absorbuje bez upgradu.

Zvyšte výkon až na 30 kW nebo 40 kW, když se parkování převrací rychleji nebo když nabíjíte dodávky s většími kusy. Mějte na paměti stranu napájení: 40 kW odebírá přibližně dvojnásobek vstupního proudu než 20 kW, a to je často to, co rozhoduje o odpovědi spíše než cena nabíječky.

Kde se lišíme od levnějších 20kW jednotek

Rozsah napětí: mnoho 20kW jednotek se zastaví na 500V nebo 750V. Naše dosahuje 1000V, takže stále funguje, když přijedou vozidla na 800V.

Měření: Přesnost úrovně 1.0 jako standard spíše než možnost s přidanou cenou.

Flexibilita konektoru: CCS1, CCS2, CHAdeMO, GB/T a NACS jsou všechny dostupné na stejné platformě – nejste vázáni na jeden exportní trh.

Shoda dílů u 20/30/40 kW: méně náhradních dílů na sklad, pokud provozujete smíšené pracoviště.

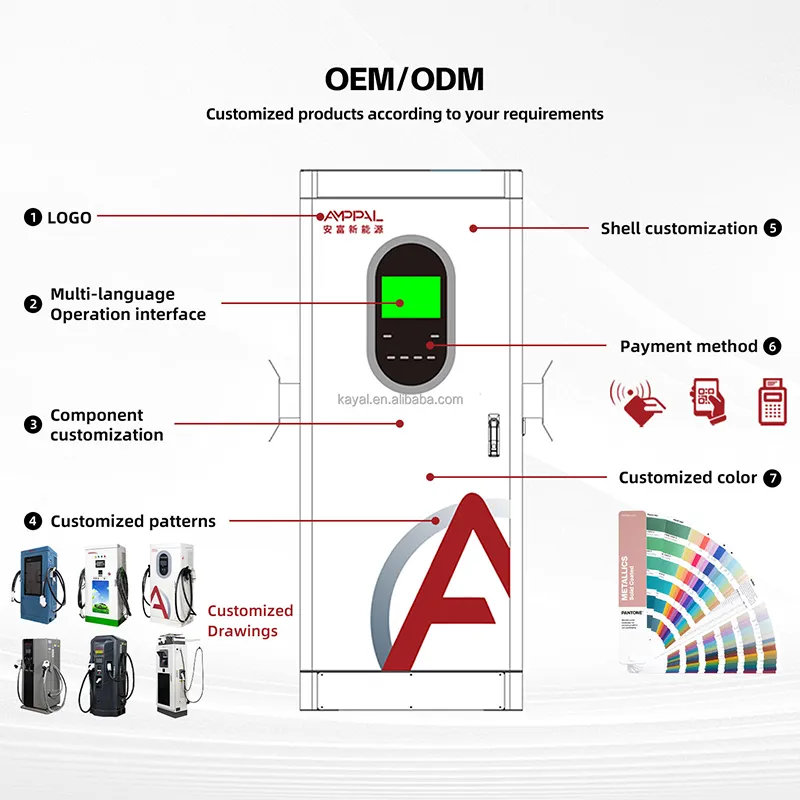

Dodací lhůta standardně 15-20 pracovních dnů; 25-30 s vlastní značkou. MOQ je standardní 1 jednotka, 50 jednotek pro vlastní barvu nebo logo.

Exportní balení a doprava

Jednotky se zasílají jednotlivě v pětivrstvých kartonech s pěnou EPE a polypropylénovou vložkou utěsněnou vysoušedlem. Rozměry kartonu jsou cca 540 × 750 × 330 mm s celkovou hmotností téměř 42 kg, takže jedna jednotka je dvoumístný výtah.

Dvanáct jednotek se vejde na standardní exportní paletu, zapáskované a natažené na tepelně ošetřeném dřevu bez fumigace. 20stopý kontejner pojme zhruba 96 paletizovaných jednotek.

Obchodní podmínky: EXW, FOB Ningbo nebo Shanghai, CIF a DDP pro většinu evropských destinací a destinací v Perském zálivu. Vzorové objednávky obvykle jdou letecky nebo expresním kurýrem za 5-7 dní; kontejnerové zásilky se řídí běžnými plavebními řády. Exportní dokumenty zahrnují fakturu, seznam balení, CE DoC a protokol o zkoušce jednotky.

Podmínky služby

Dvouletá záruka na kompletní jednotku včetně napájecích modulů, měřiče, stykačů a obrazovky.

Vzdálená diagnostika založená na OCPP, kde má web konektivitu; čteme protokol chyb spíše než hádat z popisu.

Náhradní díly jsou odeslány do 48 hodin od potvrzení závady, 3-5 pracovních dnů přepravou kurýrem.

Volitelná sada náhradních dílů před odesláním – sada náhradních modulů a stykačů – kterou distributoři obsluhující vzdálené regiony obvykle berou.

Návod k instalaci, schéma zapojení a kontrolní seznam pro uvedení do provozu v angličtině; jiné jazyky na vyžádání pro objemové objednávky.

Pět chyb při uvádění do provozu, kterým stojí za to se vyhnout

Špatně: dimenzování předřazeného jističe na výkon nabíječky v kW. Vpravo: velikost vstupního proudu — zhruba 30A na fázi při plné zátěži plus rezerva.

Špatně: montáž jednotky na dutou příčku. Vpravo: montáž do zdiva nebo ocelového rámu. Před kabelem váží kolem 38 kg.

Špatně: ponechání rotace fáze nezaškrtnuté. Vpravo: ověřte pořadí při uvádění do provozu; aktivní usměrňovač hlásí spíše poruchu než běží a tomuto volání se lze vyhnout.

Špatně: blokování ventilační cesty kabelovým žlabem přímo nad ním. Vpravo: ponechte 300 mm volný horní a spodní okraj pro proudění vzduchu.

Špatně: nastavení tarifu před ověřením odečtu elektroměru proti známé zátěži. Vpravo: jednou zkontrolovat při uvádění do provozu — Přesnost úrovně 1.0 pomáhá pouze v případě, že je tarif správně nakonfigurován.

Poznámky z instalací na místě

Hotel s 32 pokoji mimo Krakov nainstaloval v roce 2025 čtyři jednotky na zadním parkovišti. Jejich vedoucí údržby uvedl, že rozhodujícím faktorem nebyla cena, ale montáž na stěnu – plocha parkoviště je pronajatá a nebylo jim povoleno zalévat základy pro podlahové skříně.

Provozovatel pronájmu dodávek v Malajsii provozuje šest jednotek ve dvou pobočkách. V prvním roce hlásili jeden skutečný problém: kondenzaci na obrazovce během monzunových rán, kterou vyřešilo přemístění dvou jednotek pod stávající přístřešek namísto jakékoli změny hardwaru.

Dodavatel elektroinstalace ve Spojených arabských emirátech, který jich nainstaloval více než třicet, uvedl, že sdílená skříň o výkonu 20/30/40 kW zjednodušuje jeho práci – stejný držák, stejný kabelový vstup, stejné kroky uvedení do provozu bez ohledu na to, jakou úroveň výkonu si klient objednal.

Otázky kupujících před objednávkou

Otázka: Jakou zásobovací kapacitu potřebuji?

A: Asi 30A na fázi na 380V třífázovém napájení při plném výkonu. Před objednáním se ujistěte, že vaše deska má rezervu.

Otázka: Znamená rozsah 1000V, že rychle nabíjí auta 800V?

A: To znamená, že je vůbec nabíjí, na 20 kW. Vysokonapěťové platformy potřebují naši řadu 120 kW+ pro skutečně rychlé relace.

Otázka: Je měřič dostatečně přesný, aby mohl fakturovat zákazníkům?

Odpověď: Ano, úroveň 1.0. Při uvádění do provozu ověřte oproti referenční zátěži a podle toho nakonfigurujte svůj tarif.

Otázka: Mohu jej namontovat venku bez přístřešku?

Odpověď: IP54 to umožňuje. Baldachýn stále prodlužuje životnost obrazovky a těsnění, zejména v podnebí s vysokým UV zářením nebo monzunovým podnebím.

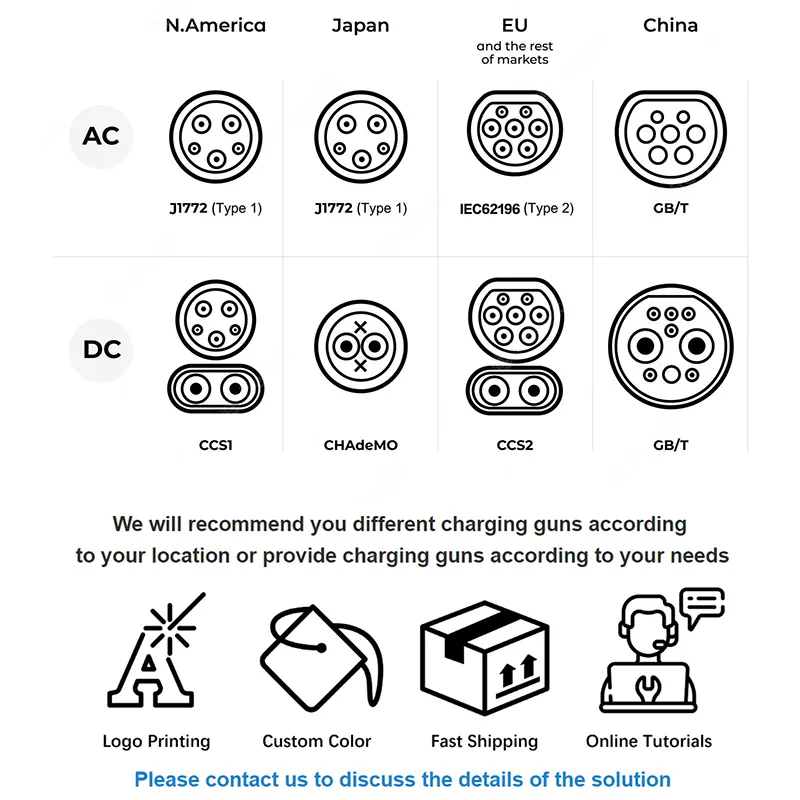

Otázka: Jaký konektor mám specifikovat?

Odpověď: CCS2 pro Evropu a většinu Středního východu, CCS1 nebo NACS pro Severní Ameriku, GB/T pro Čínu, CHAdeMO, kde jsou běžné starší japonské modely.

Otázka: Mohu později upgradovat 20kW jednotku na 30kW?

Odpověď: Ne – výkonové moduly se liší. Objednejte si hodnocení, které potřebujete; identické pouzdro neznamená, že je elektronika zaměnitelná.

Otázka: Jak moc je to hlučné v obytném prostředí?

A: Chlazení ventilátorem s regulací otáček. Při částečném zatížení je tichý; při trvalém plném zatížení očekávejte slyšitelný hluk ventilátoru podobný venkovní klimatizační jednotce.

Otázka: Co je součástí balení?

A: Nabíječka, nástěnný držák, nabíjecí kabel a pistole, instalační příručka a certifikát o zkoušce. Délka kabelu je standardně 5 metrů.
