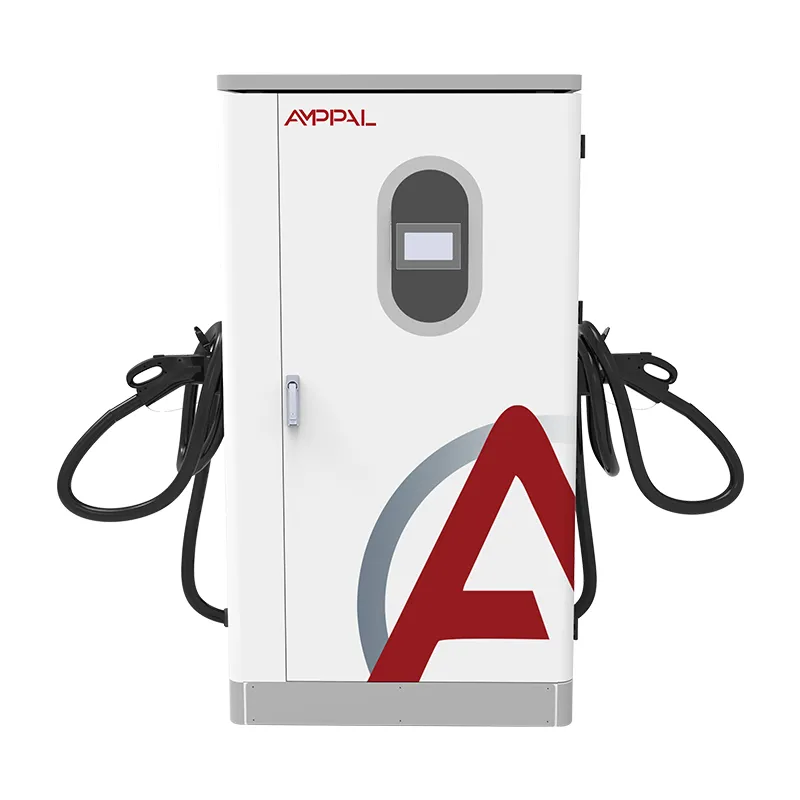

480 kW Ultra-High Power DC Rychlá EV nabíječka pro vysokonapěťové nabíjení flotily

Co dělá 480kW skříň pro reputaci stanice

Nikdo neprojde kolem 480kW skříně a neptá se, co to dělá. Otázkou je, proč ji vedlejší nádraží nemá. Společnost AMPPAL vybudovala a provozuje více než 200 nabíjecích stanic a 480kW jednotky jsou těmi, které ukotvují vlajkové lodě – viditelné prohlášení, že stanice není řada krabic, ale orientační bod infrastruktury.

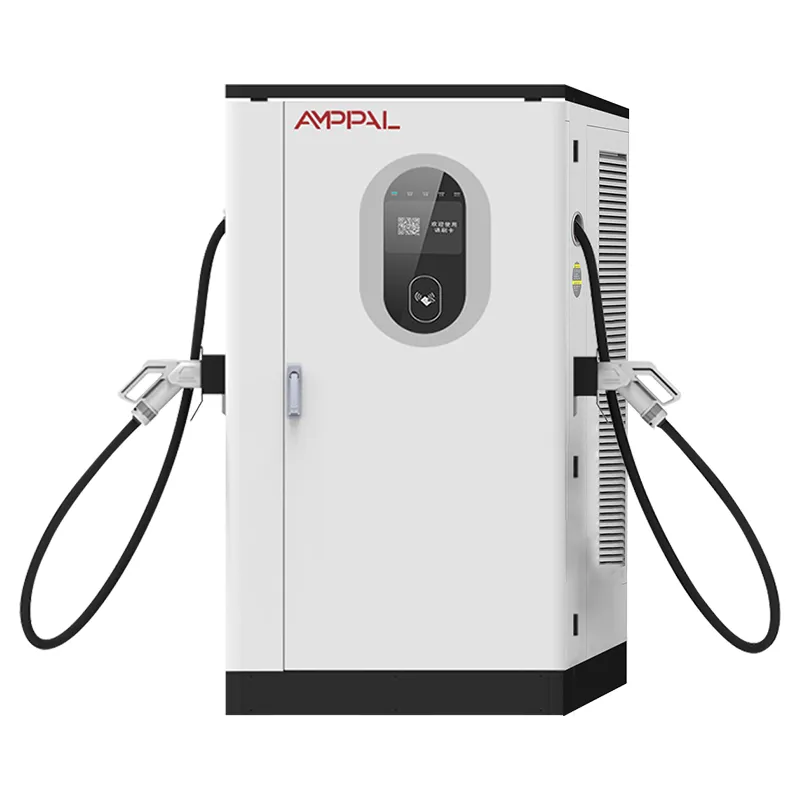

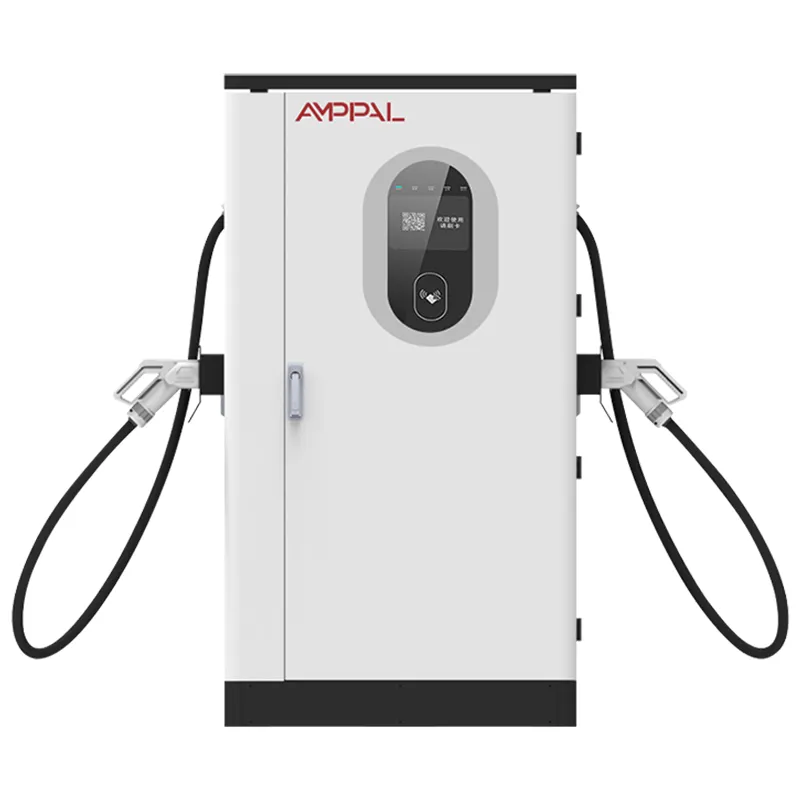

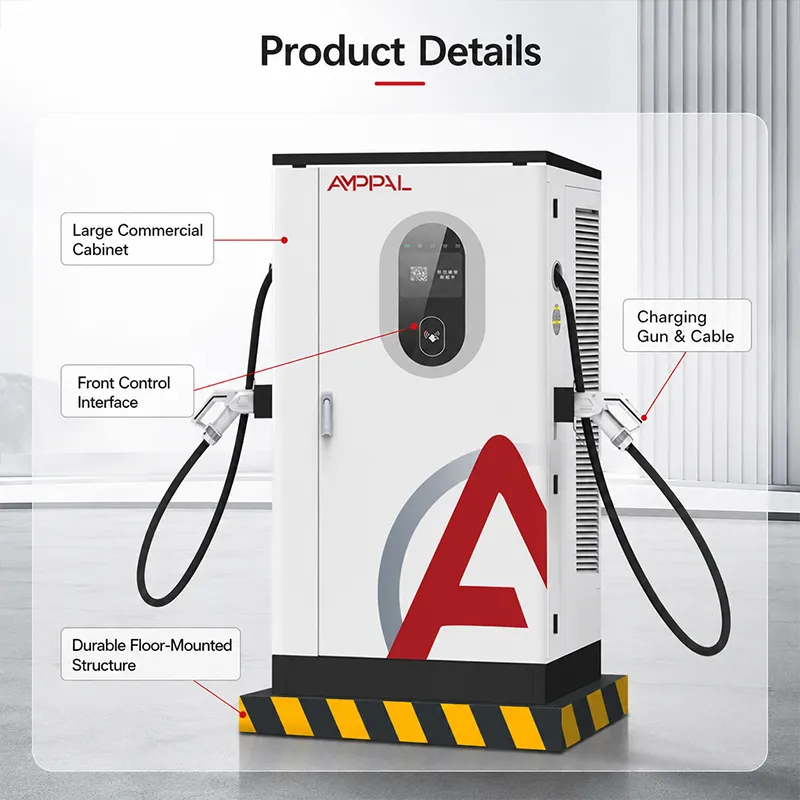

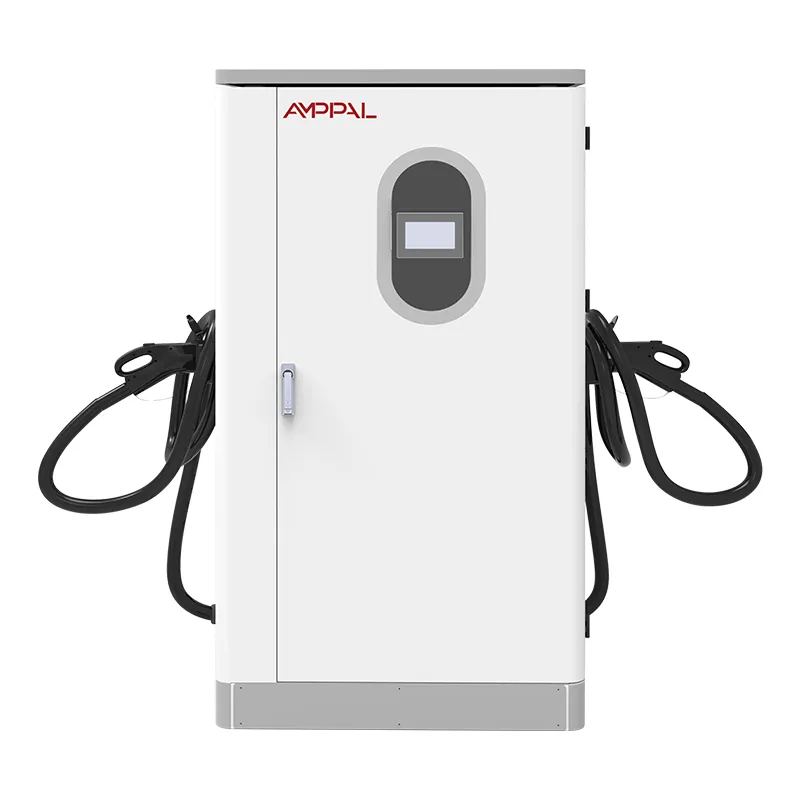

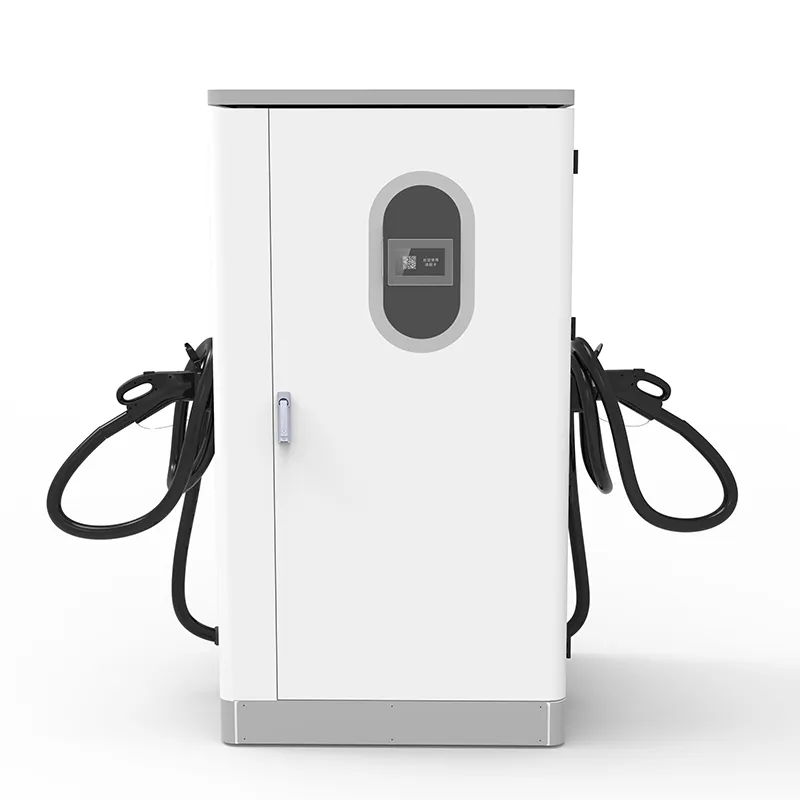

Tato skříň je vrcholem integrované řady AF-DC: stojací jednotka 1000 × 900 × 1850 mm, která odebírá AC380V±15% při 45-65Hz a poskytuje DC200-1000V při až 200A s 95% špičkovou účinností. Je to stroj, na který ukazujeme, když se klient ptá, na čem běží naše vlastní vlajkové stanice.

Šest důvodů, proč tento kabinet nese označení Vlajková loď

480 kW jmenovitého výkonu dává na stanici číslo: 800V vozidla odebírají proud rychlostí, kterou většina skříní konkurentů neudrží, a technický list se stává marketingovým aktivem ještě před příjezdem prvního vozu.

Připraveno na 800V vlnu: okno DC200-1000V již pokrývá generaci 800V osobních vozů 2025-2026, takže skříň nepotřebuje žádný upgrade hardwaru v polovině životnosti.

Špičková účinnost 95 % při výkonu vlajkové lodi: stanice s výkonem 1 500 kWh denně ušetří skutečné peníze oproti 90 % jednotek – zhruba 75 kWh nevygenerovaného odpadního tepla.

IP54 s provozem -25 °C až +50 °C: vlajková loď stojí venku na městských náměstích a dálnicích, v počasí, které tiše zabíjí menší kryty.

Kompletní sada konektorů – CCS1, CCS2, GB/T, CHAdeMO a NACS – takže jedna vlajková loď slouží smíšenému mezinárodnímu vozovému parku a provozu na pronájem elektromobilů bez druhého nákupu.

OCPP 1.6/2.0 se vzdálenou správou: náš vlastní provozní tým stanice používá stejnou řídicí desku, jakou byste získali, a 7palcové HMI pokrývá místní záložní při výpadku spojení.

Technické specifikace

Kde se nabíječka Landmark platí sama za sebe

Vlajková loď dálnic: skříň o výkonu 480 kW v první řadě je rozdíl mezi „zastávkou nabíjení“ a „zastávkou nabíjení“ na tomto koridoru.

Letiště a hotelové nádvoří: prémioví hosté a nájemní flotily posuzují nemovitost podle zkušeností s nabíjením a krátké sezení znamenají vysoký obrat v zálivu.

Přeplňovací uzly v centru města: pozemek je drahý, takže metrikou je výkon na metr čtvereční – jedna skříň 480 soustředí výkon tam, kde je nedostatek místa.

Stránky předváděcích místností a OEM partnerů: akce značky, testovací vozové parky a mediální dny potřebují nabíječku, která nikdy nezpomalí vůz.

Plánování koridorů pro síťové operátory: vlajkové skříně ukotvují novou trasu a měří skutečnou spotřebu 800 V, než se síť zahustí.

Jak jeden kabinet slouží nejvyšší poptávce stanice

V jádru je stejná architektura jako naše ostatní integrované skříně, posunutá dále: třífázový vstup střídavého proudu, usměrněný na stejnosměrnou sběrnici, poté regulovaný stejnosměrný výstup na napětí požadované BMS vozidla. Řídicí komise rozhoduje o relacích, takže špičková poptávka je řízena spíše než bojována.

Příběh na úrovni stanice je místem, kde 480 získává hlavní slovo. Protože mluví OCPP 1.6/2.0, relace, doba nečinnosti a sdílení energie zásobují řídicí panel stanice v reálném čase; Operátoři vidí chování fronty a upraví ceny nebo přidělování pozic ve stejný den odpoledne.

Připravenost na 800 V je fakt, nikoli slogan. Stejná stejnosměrná sběrnice, která převyšuje 400V auto na jeho žádost, přejde na výstup třídy 800V pro další vozidlo v zátoce.

Brány kvality za tvrzením vlajkové lodi

CE, CB, UL, TÜV a CCC: kompletní sada certifikátů a kontrola TÜV pokrývá naši výrobní linku, nikoli zlatý vzorek.

Každá skříň se před opuštěním šachty zapálí při plném zatížení po dobu 4 hodin se záznamem chyb; datový soubor je archivován pod sériovým číslem.

Vstupní stupně jsou rozprostřeny v pásmu 45–65 Hz na lavici s proměnnou frekvencí, protože vlajkové stanice také žijí na nedokonalých sítích.

96hodinová solná mlha na kryt a upevňovací prvky plus zkouška vodním paprskem na těsnění dveří během závěrečné kontroly, aby se ověřilo tvrzení IP54.

Moduly s hodnocením -30 °C až +55 °C jsou před sestavením podrobeny teplotnímu cyklu, což dává rozvaděči skutečnou rezervu na -25 °C až +50 °C.

Každé sériové číslo odkazuje na své testovací záznamy – když zavolá vlajková loď, stáhneme soubor, nikoli naši paměť.

Stavba 480: Osm kroků v továrně Leqing

Krok 1: ocelové rámy jsou řezány laserem a roboticky svařovány na buňkách FANUC a TRUMPF v Leqingu, kde naše AC a DC linky sdílejí stejnou nástrojovou disciplínu.

Krok 2: Skříně projdou předúpravou a práškovým lakováním, přičemž barva odpovídá nátěru vaší stanice, pokud si objednáte OEM.

Krok 3: Napájecí moduly jsou sestaveny na vyhrazeném stejnosměrném vedení, izolovaném od AC výroby pro ESD a kontrolu čistoty.

Krok 4: každý modul je testován zátěží a teplotně cyklován – výstupní přesnost, zvlnění, účinnost při 20 %, 50 % a 100 %.

Krok 5: Montáž skříně nainstaluje moduly, stykače, přípojnice, řídicí desku a 7palcový HMI.

Krok 6: Kabelový svazek je postaven podle výkresu místa s ukončením řízeným kroutícím momentem, poté těsnění dveří směřují k vodnímu proudu.

Vlajková loď nebo Overkill? Upřímná rada, kdy ji přeskočit

Kupte si 480, když je stanice produktem – značkový rozbočovač, koridorová kotva, místo, které umístíte na billboard. Pokud je identita vašeho webu „pohodlné dobíjení“ spíše než „cíl“, skříň s výkonem 360 kW nebo 320 kW poskytuje většinu užitných vlastností za méně peněz.

Síla webu je skutečným strážcem brány. Typový štítek 480 kW vyžaduje seriózní třífázové napájení; pokud utilita omezí váš pozemek na 250 kW, skříň 480 je papírový tygr.

Buďte upřímní ohledně kombinace vozidel. Pokud váš provoz tvoří z 90 % auta na 400 V, která se zužují kolem 100 kW, prostor pro hlavu 480 je většinou nečinný; platíte za budoucí poptávku.

Proč provozovatelé stanic volí AMPPAL pro významné lokality

Sami provozujeme více než 200 stanic – 480 je skříň, na kterou sázíme naši vlastní dobu provozu, nikoli model z brožury.

Dodací lhůta 15–20 pracovních dnů s datem v PO a MOQ jedné jednotky, takže zavádění vlajkové lodi lze škálovat z jediné ověřené skříně.

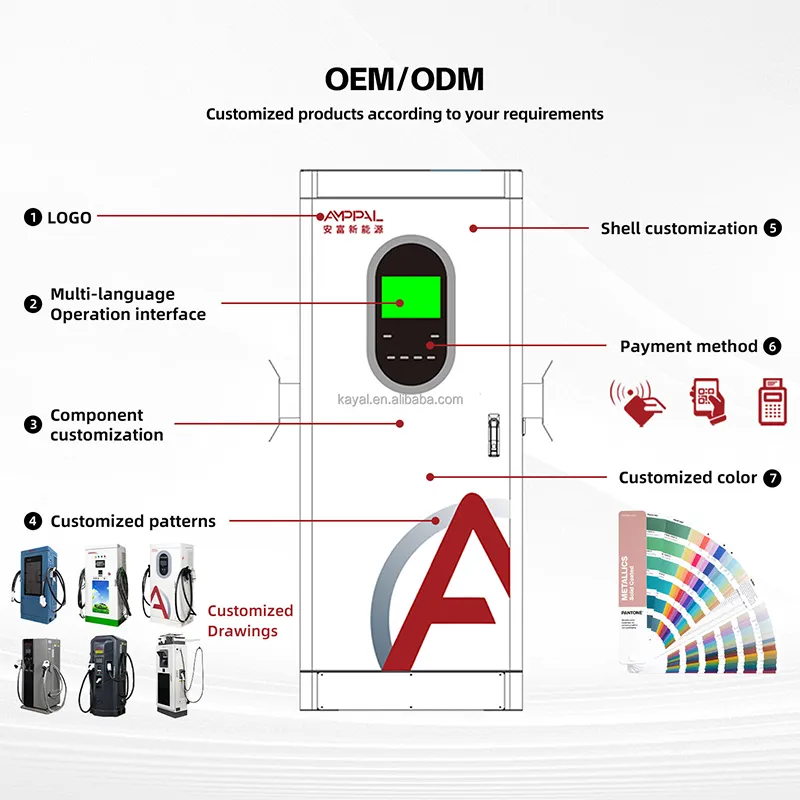

OEM/ODM bez tření: nátěr stanice, délka kabelu, mix konektorů a dokonce i značka palubní desky přizpůsobená v době objednávky.

Certifikáty a testovací soubory jsou dodávány s jednotkou; sériové číslo odkazuje na data vypalování a rozmítání frekvence pro vaše auditory.

Referenční hloubka: 500-jednotková kapalinou chlazená objednávka NEOM, Sime Darby v Malajsii, RHG Enerturk v Turecku – partneři, kteří umístili náš hardware na svá nejviditelnější místa.

Přeprava 480kW skříně: přepravka, kontejner, dokumenty

Skříň o rozměrech 1000 × 900 × 1850 mm se dodává nastojato v překližkové bedně s pěnovými rohy a vodotěsným pláštěm; paletové kanály udržují pohyby vysokozdvižného vozíku čisté. Pro dlouhé mořské nohy přidáváme vysoušedlo a kartu indikátoru vlhkosti.

Zasíláme FOB Ningbo nebo CIF do vašeho přístavu. Exportní složka obsahuje obchodní fakturu, balicí list a deklarace CE/TÜV/UL/CB/CCC, takže celní odbavení a váš plán otevírání se navzájem neperou.

Vlajkové modely často kombinují skříně, náhradní moduly a příslušenství odpovídající značce v jednom kontejneru; naplánujeme mapu palet s vaším dopravcem a potvrdíme plán nakládky, než kamion opustí továrnu.

Udržování Landmark Station online: Podmínky služby

Standard na dva roky. Na vlajkových serverech se místo toho obvykle dohodneme na prodloužené servisní smlouvě – doba provozu na významné stanici stojí více než záruční linka.

Náhradní moduly, stykače, HMI a řídicí desky jsou skladem, s expedicí 3–5 pracovních dnů – nebo 24hodinovou leteckou přepravou pro smluvní místa.

Vzdálené monitorování naším vlastním operačním týmem stanice: vidíme stejný panel OCPP, který vidí váš operátor, a označuje anomálie dříve než vaši zákazníci.

Den uvedení do provozu s naším inženýrem, vzdáleným nebo na místě, zahrnutý v prvních objednávkách – vlajkové lodě běží při spuštění, nikoli po spuštění.

Čtvrtletní zpráva o stavu: údaje o relaci, události snížení, opotřebení konektoru – zkontrolované s vaším týmem během videohovoru.

Chyby v plánování místa, které plýtvají rozpočtem 480 kW

Špatně: umístění vlajkové lodi do vzdáleného rohu „mimo cesty“, kde ji žádný řidič nevidí. Vpravo: postavte to do první řady – skříň je označení stanice a část její práce se právě prohlíží.

Špatně: nákup 480kW skříně na 250kW užitkové čepici a obviňování nabíječky, když relace běží pomalu. Vpravo: nejprve potvrďte zdroj; určujeme očekávání od transformátoru, ne od typového štítku.

Špatně: ignorování návrhu fronty a ponechání jednoho pomalého 400V vozidla, aby na hodinu zabíralo prostor vlajkové lodi. Vpravo: nastavte zásady relací a poplatky za nečinnost v OCPP, aby se pozice obrátila.

Špatně: montáž skříně tam, kde kabel pistole nemůže dosáhnout portu druhé řady. Vpravo: změřte dosah s nejdelším vozidlem ve vašem provozu; délka kabelu je z nějakého důvodu uvedena v objednávce.

Špatně: zacházet se 7palcovým HMI jako s billboardem a nechat ho celý den na přímém slunci. Vpravo: zastiňte obličej – obrazovka je nástroj operátora a vydrží déle mimo slunce.

Co říkají majitelé stanic o provozování vlajkové lodi

Provozovatel dálničního koridoru v Saúdské Arábii: "Otevřeli jsme s jednou skříní 480 a sledovali jsme, jak se fronta tvoří u naší brány místo u konkurence. Šest měsíců provozu 800 V, nulové selhání nabíjení. Během týdnů se na nátěru objevily prachové prstence na pouštním slunci - kosmetické, ale záleží nám na vzhledu u vlajkové lodi."

Provozovatel parkoviště na letišti v Malajsii: "Půjčovné elektromobily a vozy s řidičem přijíždějí v dávkách. U prémiových modelů 480 uvolňuje záliv za méně než 20 minut, takže náš obrat prudce vzrostl. Museli jsme naši údržbářskou posádku naučit stranu OCPP; samotná skříň se ani jednou za čtyři měsíce nepokazila."

OEM partner showroomu v Německu: "Mediální den s testovacími vozy na 800 V — 480 se nikdy nestal příběhem, což je přesně to, co od nabíječky chcete. Dodávka odpovídala slíbeným 15-20 pracovním dnům. Návod k uvedení do provozu je obsáhlý, rozpočítejte si půl dne se svým elektrikářem."

Dotazy ohledně přebíjecí stanice, zodpovězeny

Otázka: Je potřeba 480 kW nyní, nebo je to pro budoucí vozy?

A: Oba. Vozidla 800V jsou již v prodeji; okno DC200-1000V jim slouží dnes a pokrývá další generaci platformy bez hardwarových změn.

Otázka: Jaký výstup poskytuje?

A: DC200-1000V při až 200A, 95% špičková účinnost, od AC380V±15%, 45-65Hz vstup.

Otázka: Dokáže zvládnout smíšené standardy konektorů?

Odpověď: Ano – CCS1, CCS2, GB/T, CHAdeMO a NACS jsou nakonfigurovány v době objednávky.

Otázka: Jak mohu spravovat stanici?

A: OCPP 1.6/2.0 se vzdálenou přístrojovou deskou a 7palcovým HMI pro místní nouzové řešení; náš vlastní operační tým používá stejný zásobník.

Otázka: Jakou certifikaci nese?

A: CE, TÜV, UL, CB a CCC, s testovacími soubory spojenými se sériovým číslem.

Otázka: Jak dlouho trvá doručení?

A: 15-20 pracovních dnů od potvrzené PO; MOQ je jedna skříň.

Otázka: Co když je síť webu slabá?

A: Vstupní stupeň toleruje ±15% napětí a 45-65Hz; kromě toho vám před objednávkou sdělíme, že web potřebuje transformátor nebo vyrovnávací baterii.

Otázka: Co je pokryto po instalaci?

A: Standard dvou let; stěžejní stránky obvykle přecházejí na prodlouženou servisní smlouvu s rychlejším náhradním odesláním.
