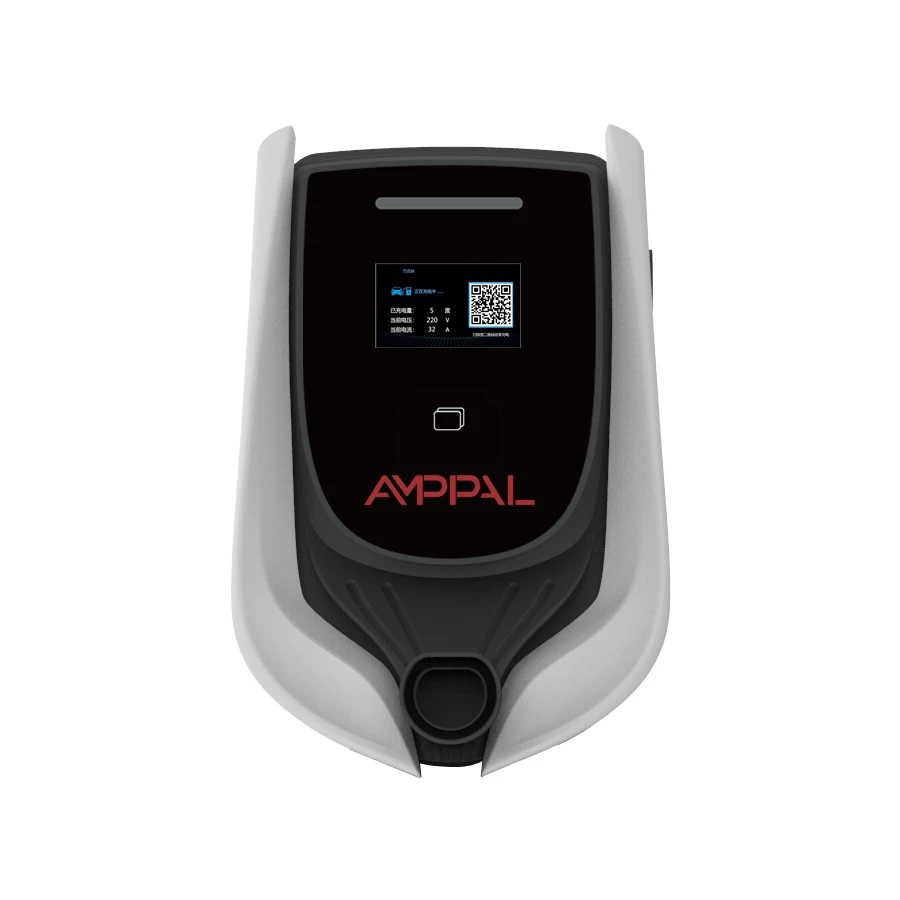

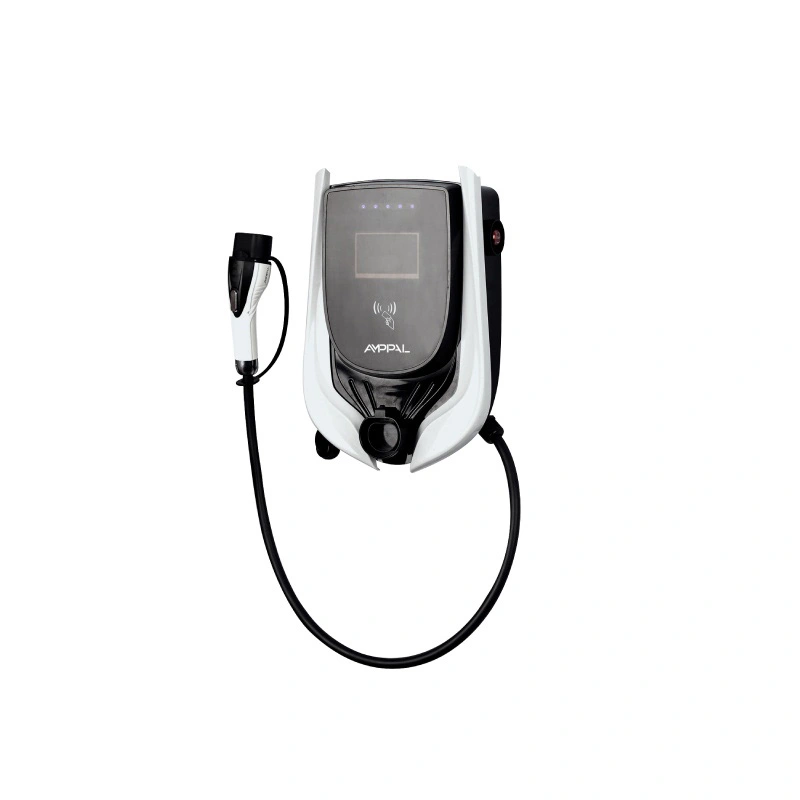

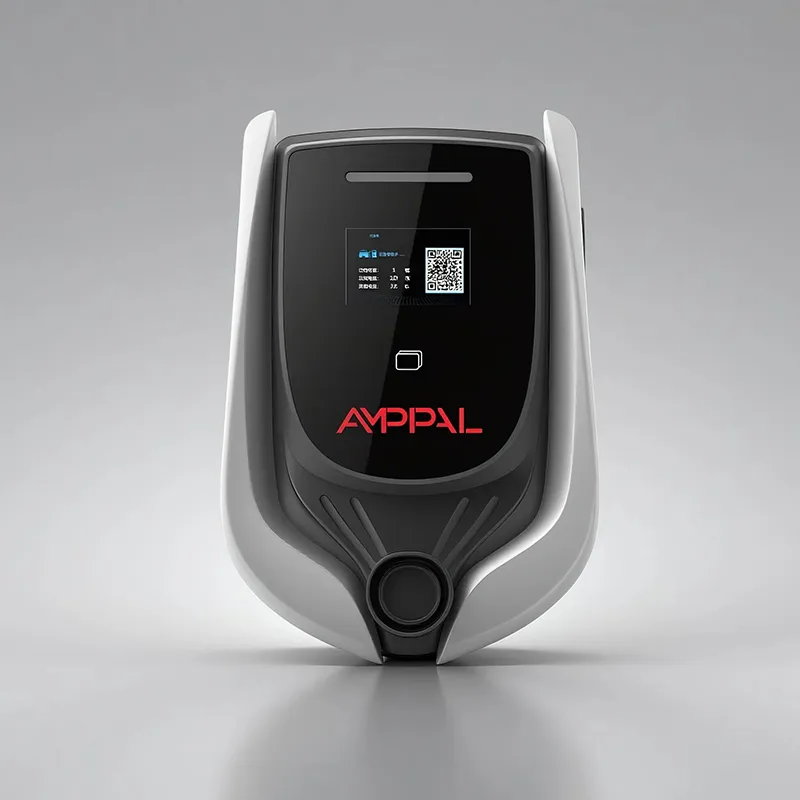

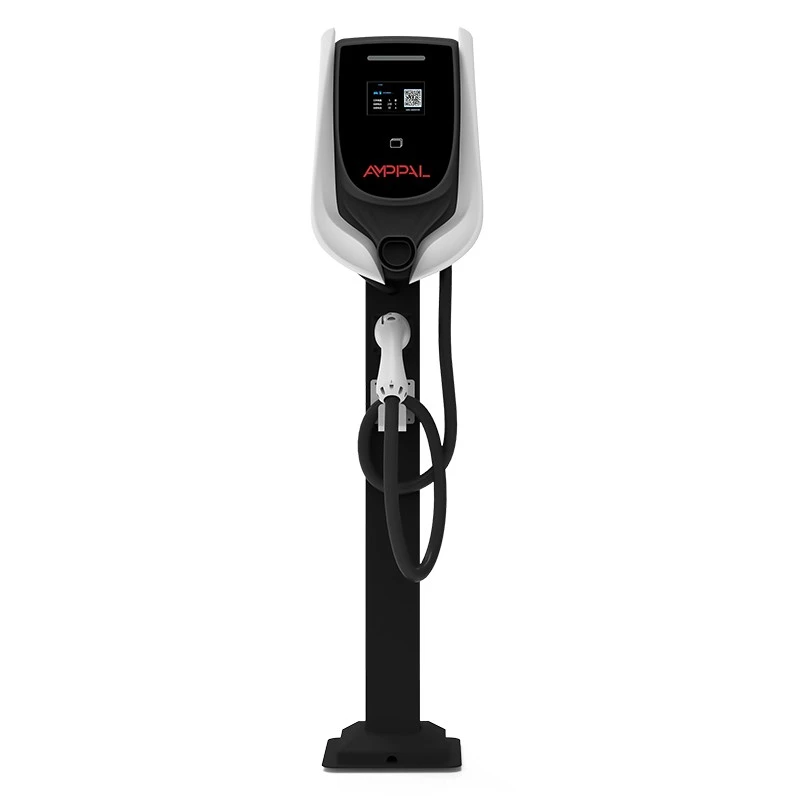

11kW OCPP komerční nabíjecí stanice AC EV pro hotely a apartmány

Rozdíl mezi třífázovým napájením na nabíjecím místě

Místo s omezeným vstupním výkonem může stále sloužit mnoha EV – pokud se stanice dohodnou na tom, kdo co kreslí. Komerční nabíjecí stanice AC EV AMPPAL 11kW OCPP pro hotely a apartmány (model AF-AC-11-L/B-A-M-4-SD-P) je postavena přesně pro toto vyjednávání a základem je třífázový vstup.

11kW jednofázová nabíječka by vyžadovala zhruba 46A z jedné fáze, což většina komerčních panelů nenávidí. Tato stanice spotřebovává přibližně 16A na fázi ve třech fázích, aby dodala stejných 11kW, udržuje rovnoměrné fázové vyvážení místa a panel je spokojený. To je rozdíl mezi nabíječkou, která se hodí do budovy, a nabíječkou, která si vynucuje upgrade služby.

Přidejte síťový zásobník – RFID, LCD, LED pásek, OCPP 1.6j se čtyřmi možnostmi připojení – a máte stanici, která nejen rychle nabíjí, ale také hlásí, účtuje a poskytuje správci zatížení webu.

Šest výhod pro stránky, které provozují více stanic

Třífázový vstup při ~16A na fázi udržuje zatížení na fázi nízké, takže se do stávající služby vejde více bloků.

Koordinované řízení zátěže omezuje celkový odběr staveniště a chrání hlavní jistič, když je každý stání obsazen.

LED pásek ukazuje stav každé stanice z celé parcely, což omezuje kontroly procházky pro zaměstnance staveniště.

RFID a OCPP 1.6j udržují účtování na uživatele přesné, i když běží deset relací najednou.

Hlučnost ≤ 40 dB umožňuje stanicím sedět v blízkosti oken kanceláří a stěn bytů bez stížností.

4,3palcový LCD displej zobrazuje podrobnosti o relaci na místě, zatímco backend zobrazuje stejná data vzdáleně.

Technické specifikace

Prostředí, která nejvíce těží z 11kW stanice

Kancelářské areály, kde zaměstnanci potřebují smysluplné dobití během 8hodinového dne, nikoli jen kapku.

Bytové věže s třífázovým domovním napájením a 5-20 rezidentními parkovacími stáními.

Maloobchodní náměstí a budovy se smíšeným využitím, kde záleží na obratu a hosté platí za sezení.

Malé vozové parky nabíjející dodávky mezi směnami s přehledy spotřeby na vozidlo.

Budovy s přísným limitem připojení, kde elektrotechnik počítá s každým zesilovačem.

Jak dynamické vyvažování zátěže sdílí dostupný výkon

Každé místo má strop: hlavní jistič, transformátor, zakázka na dodávky elektřiny. Vyrovnávání zátěže přemění tento strop na rozpočet. Stanice ve skupině hlásí své živé čerpání řídicí platformě nebo místnímu ovladači přes RS485 a každá jednotka obdrží limit proudu v reálném čase, který udržuje součet pod stropem.

Když se připojí nové auto, skupina se přerozdělí: relace, které běží nejdéle, se mohou krátce propadnout, nováček dostane podíl a nikdo nevypne hlavní jistič. Když auta dojedou, uvolněná kapacita se vrátí ke zbývajícím relacím. Řidiči vidí, jak LED pásek mění barvu; technik webu vidí čísla v backendu.

OCPP 1.6j nese transakční a konfigurační stránku — start/stop, kWh, tarify, ID karet — zatímco koordinace zátěže probíhá na místním spojení. Toto rozdělení je záměrné: fakturace potřebuje cloud, aktuální kontrola potřebuje milisekundy a milisekundy by neměly čekat na zpáteční cestu 4G.

Certifikace a bezpečnostní ověření

UL 2202 pokrývá kompletní konstrukci nabíjecího systému a elektrickou bezpečnost; UL 2231-2 pokrývá obvody ochrany osob.

Třífázová rovnováha a chování při ztrátě fáze jsou ověřeny v továrním testování, včetně scénářů brown-out.

IP54 je potvrzeno kalibrovanými sprejovými a prachovými testy na výrobních vzorcích.

Akustika ≤40dB se měří na jednom metru na zkušebním stojanu a záznam je uložen se šarží.

Každá jednotka projde hipotovým a izolačním testem s výsledky se sériovými čísly uloženými v evidenci.

V každém vydání znovu testujeme chování OCPP 1.6j na referenčním backendu; Zejména logika vyvažování zátěže se kontroluje podle scénářů s více jednotkami.

Osm výrobních kroků za 11kW stanicí

Montáž probíhá v kampusu Zhejiang, který v roce 2024 dodal více než jeden milion nabíjecích jednotek, kde roboti FANUC a laserová zařízení TRUMPF sdílejí podlahu s vedením střídavého a stejnosměrného proudu.

1. Ocel skříně je řezána laserem a ohraněna a poté práškově lakována.

2. Příchozí relé, stykače a desky jsou kontrolovány podle seznamů schválených dodavatelů.

3. Napájecí a komunikační desky jsou vyrobeny SMT a pájeny přetavením.

4. Sestaví se třífázové vedení a zkontroluje se krouticí moment pomocí kalibrovaných ovladačů.

5. Firmware se zobrazí a jednotka se zaregistruje pomocí testovacího backendu OCPP.

6. Mezi spárovanými jednotkami se provádí navázání spojení RS485.

7. Hipot, izolace a zapálení na každé stanici.

8. Typový štítek, značky UL a kartonový obal uzavírají linku.

Průvodce dimenzováním pro místa s více stanicemi

Pracujte zpětně od služby. Pokud má budova třífázové napájení a technik může dát každému stánku obvod 16A na fázi, je 11kW stanice na stání správnou hustotou pro kanceláře, byty a pozemky se smíšeným využitím. Pokud je místo pouze jednofázové, je 7kW OCPP stanice tou správnou volbou – tato jednotka potřebuje tři fáze, aby stála za svou cenu.

Nyní tupá část. Toto je špatný produkt pro příjezdovou cestu pro dvě auta (jednotka s výkonem 3,5 kW nebo 7 kW stojí méně a odvede svou práci), pro jakékoli plánování staveniště s obratem kratším než 30 minut (to je stejnosměrné území) a pro lokalitu, jejíž elektrotechnik nepotvrdil třífázové napájení na papíře. Náklady na upgrade se projevují objednáním před auditem panelu.

Máte-li pochybnosti, kupte si skupinu s řízenou zátěží: stanice této rodiny lze kombinovat s méně výkonnými sourozenci na jednom místě, koordinované pod jediným stropem. Tato flexibilita je obvykle levnější než hádání přesného výkonového mixu v první den.

Proč si provozovatelé stránek vybírají AMPPAL

Standardní odeslání je 15-20 pracovních dnů; postupné zavádění na místě lze zarezervovat do plánovaných výrobních slotů.

Možnosti OEM zahrnují značku krytu, spouštěcí LCD obrazovku a kresbu RFID karty.

Integrace OCPP 1.6j je zdokumentována a naši inženýři pomáhají vaší platformě připojit se při prvním nasazení.

Certifikáty UL 2202 a UL 2231-2 jsou dodávány pro vaše konzultanty a inspektory.

Sami provozujeme více než 200 nabíjecích stanic a naši inženýři podporují 500 kapalinou chlazených jednotek projektu NEOM zeleného vodíku – měřítko, které se zobrazuje v továrně.

Balení a přeprava pro těžké stanice

Každá stanice se dodává v kartonu s pěnou o rozměrech 60 × 44 × 32 cm s celkovou hmotností kolem 14 kg, včetně nástěnného držáku, startovacích RFID karet a manuálu. Testováno pádem v rohu, s typovým štítkem modelu a značkou UL vytištěnými na přední straně kartonu.

Paletová námořní přeprava zabere asi 20–24 stanic na paletu a zhruba 250 na kontejner 40HQ; míchání variant OCPP 3,5 kW, 7 kW a 11 kW v jedné zásilce je pro distributory standardní.

Citujeme EXW, FOB Ningbo nebo CIF s obchodní fakturou, balicím listem, certifikátem původu a kopiemi certifikátu UL pro celního makléře.

Poprodejní servis: Záruka, Firmware a Údržba

Dvouletá záruka na výrobní vady na stanici a vnitřních modulech.

Aktualizace firmwaru se provádějí vzdáleně přes backend; parametry vyvažování zátěže lze vyladit bez návštěvy webu.

Potřebujete čtečku, panel nebo modul? Odeslání je 3-5 pracovních dnů od potvrzení.

Vzdálená diagnostika čte stav OCPP a protokoly s vaším technikem na hovoru.

Dostupnost dílů trvá pět let po ukončení výroby pro tuto rodinu.

Špatně vs. Správně: Provozování webu s více stanicemi

Špatně: nechat místního elektrikáře předpokládat, že každá stanice dokáže vytáhnout plných 11 kW bez kontroly služby. Vpravo: potvrzení třífázové kapacity a nastavení stropu zatížení před zapnutím skupiny.

Špatně: jednou nakonfigurovat vyrovnávání zátěže a zapomenout na něj poté, co budova přidá nájemníky. Vpravo: kontrola stropu vždy, když se změní zatížení webu.

Špatně: čtení LED pásku ze vzdálenosti 50 m a hádání. Vpravo: dohodněte se se zaměstnanci webu na barevné legendě — zelená znamená zdarma, modrá znamená nabíjení, červená znamená chybu.

Špatně: montáž stanic přímo za stěnu ložnice, protože hlučnost je 40 dB. Vpravo: sdílená pozice na zdi nebo chodbě; 40dB je ticho, ale ticho není ticho.

Špatně: spoléhání se na cloud pro aktuální kontrolu. Vpravo: udržování koordinace zátěže na místním RS485 nebo řadiči, aby přežilo síťové škytavky.

Zkušenosti operátora z vícebodových webů

Správce zařízení v kancelářském kampusu poblíž Mnichova provozuje osm stanic pro 300 zaměstnanců. Strop zatížení je 45 kW a během ranního spěchu plug-in systém ořezává dlouhé relace, aby se vešel nováčkům; jeho jedinou stížností je, že počáteční integrace backendu trvala celý den volání, než se logika tarifu chovala podle očekávání.

Deska 40patrového bytového věžáku v Istanbulu instalovala šest stanic v podzemní garáži, kde již bylo třífázové napájení. Obyvatelé mají rádi zprávy podle vlastníků; správní rada poznamenává, že LCD stanice ukazuje anglické menu, na které se ptalo několik starších obyvatel, a tým ubytovacího zařízení vytiskl jednostránkovou kartu v turečtině.

Maloobchodní náměstí v Melbourne přidalo čtyři stanice u vstupních řad. Operátor účtuje poplatky za relaci prostřednictvím backendu a říká, že LED pásek je nejlevnějším nástrojem zákaznického servisu na místě – řidiči si všimnou volného prostoru od auta. Jeho jediné přání: delší standardní kabel, i když připouští, že většina řidičů stejně parkuje v dosahu.

Otázky vyrovnávání zátěže od provozovatelů stránek

Otázka: Co pro můj web znamená třífázový vstup?

Odpověď: Přibližně 16A na fázi ve třech fázích dodává ~11kW, takže žádná jednotlivá fáze nepřenáší velké zatížení 46A.

Otázka: Musí mít všechny stanice na místě 11 kW?

Odpověď: Ne. Tato řada kombinuje jednotky 3,5 kW, 7 kW a 11 kW pod jedním koordinovaným stropem zatížení.

Otázka: Co se stane, když se uprostřed sezení zapojí nové auto?

A: Skupina přerozdělí v rámci stropu; běhy se mohou nakrátko propadnout a kapacita se vrátí, jakmile auta dojedou.

Otázka: Je 16A na fázi těžké na vedení?

Odpověď: Je šetrnější než jednofázový 11kW obvod a udržuje rovnoměrné fázové vyvážení – to je smyslem návrhu.

Otázka: Jak LED pásek pomáhá na rušném místě?

Odpověď: Zobrazuje stav každé stanice na první pohled z celé parcely, což šetří personální kontroly.

Otázka: Je 40 dB skutečně tichý?

Odpověď: Tišší než kompresor chladničky na jeden metr, proto se jednotka hodí do kanceláří a obytných stěn.

Otázka: Může tuto stanici používat jednofázové auto?

Odpověď: Ano, bude se nabíjet nižší rychlostí pomocí fází, kterých může dosáhnout; stanice a auto vyjednávají bezpečný proud.

Otázka: Co když web ztratí internet?

Odpověď: Známé RFID karty stále fungují z místního seznamu, transakce se ukládají a vše se nahraje, když se odkaz vrátí.
