Kompaktní nabíječka 7 kW Wallbox AC EV pro obytné garáže

Vaše nabíječka nemusí být trvalá

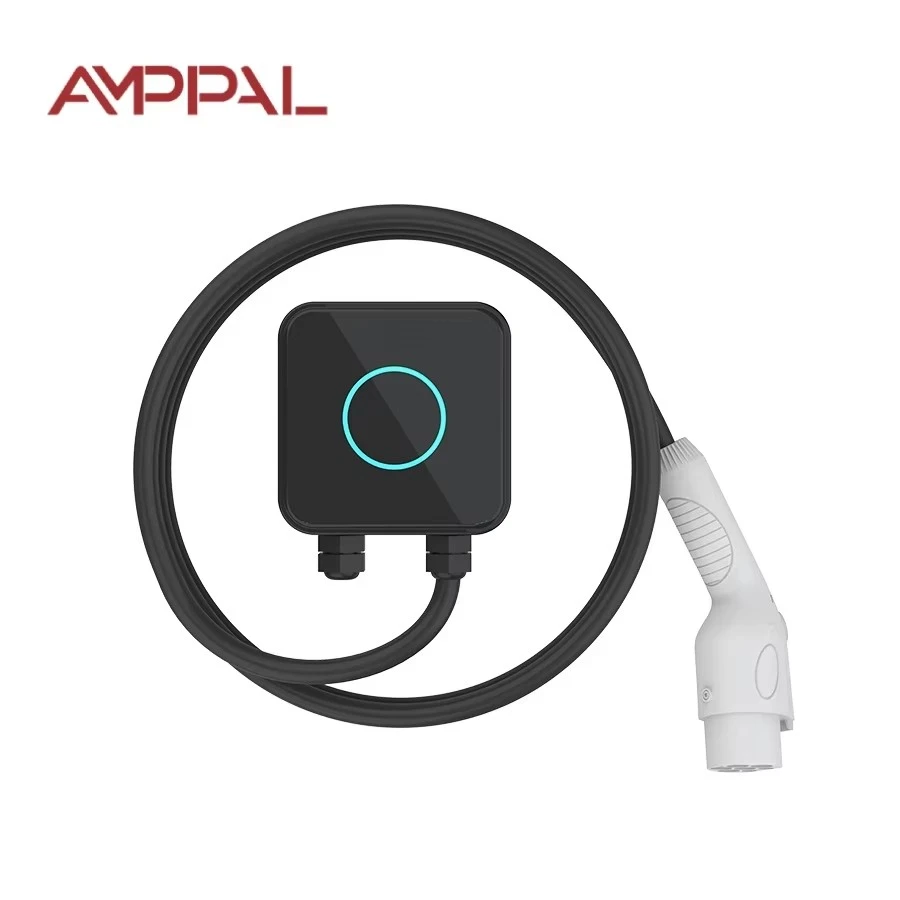

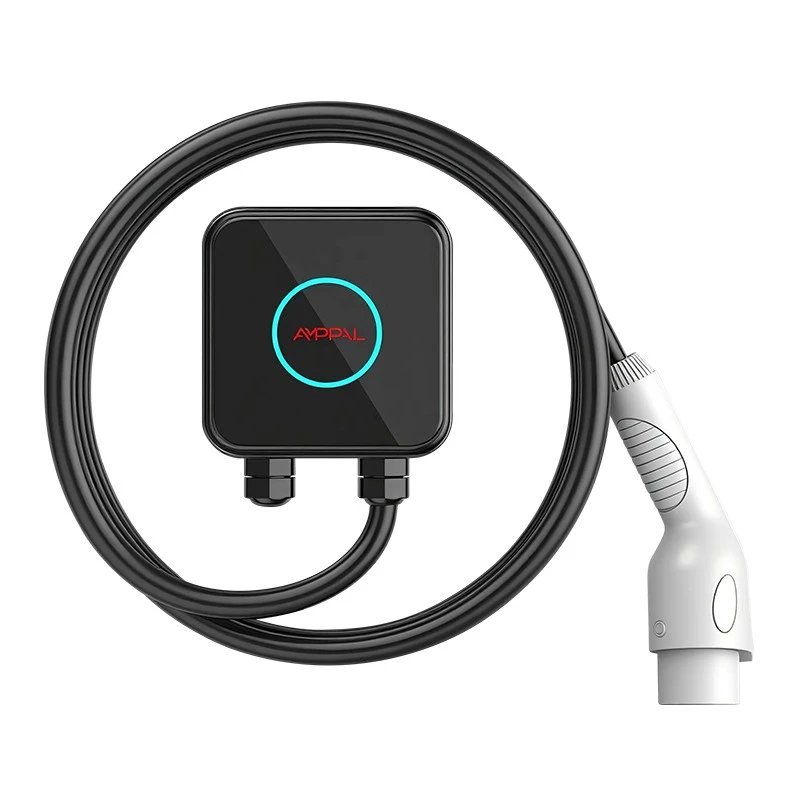

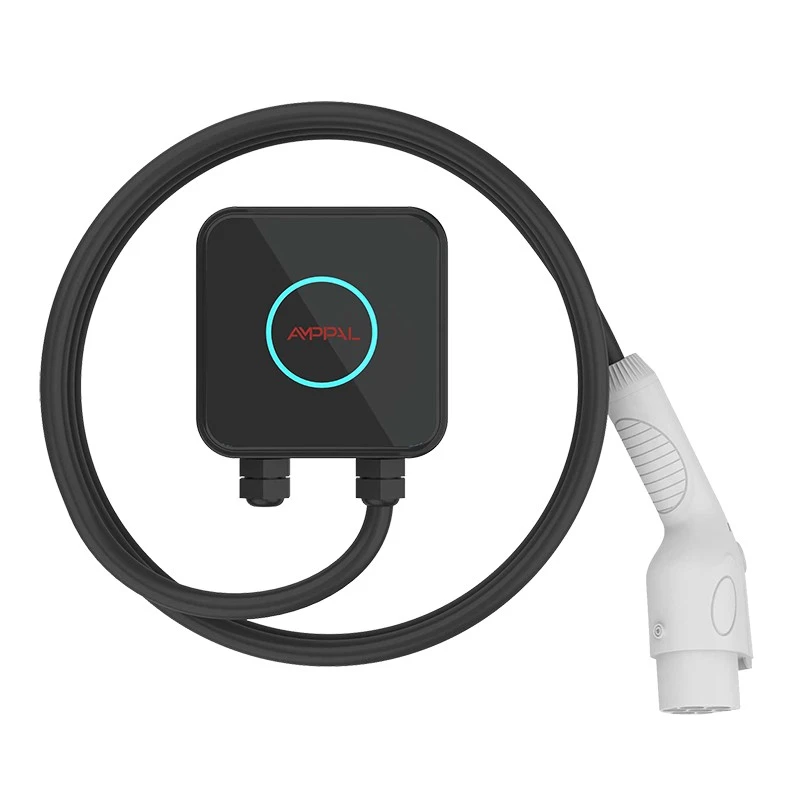

AMPPAL 7kW Compact je nabíječka, kterou můžete v pátek odpoledne odšroubovat ze zdi a do pondělí ji spustit v novém městě.

Většina majitelů EV zachází s nástěnným boxem jako s nábytkem – přišroubovaný, zapojený kabelem, součást domu. Pokud si pronajmete, změníte zaměstnání nebo trávíte léto v druhé nemovitosti, stane se tato trvalost závazkem.

Tato jednotka váží asi 1 kg a upevňuje se čtyřmi šrouby. Odinstalujte, zabalte 5m kabel a jede v kufru vedle rezervního kola.

Plné nabití 32A z těla velikosti knihy

Sedm kilowattů při 230 V znamená 32 A – zhruba 30 km dojezdu za hodinu na typický EV, nebo 40 kWh baterie dobitá asi za šest hodin.

Tělo má stále rozměry 150 x 150 x 65 mm. Trik: AC nabíjení nemá v krabici žádný transformátor; přestavba žije v autě. Stanice tak zůstává malá, zatímco výkon roste.

Tepelný management se liší od naší 3,5kW verze – 7kW provozuje utěsněné hliníkové jádro chladiče uvnitř termoplastického pláště UL94 V-0 a zátěžové testování udržuje povrch pod 60C při okolní teplotě 35C.

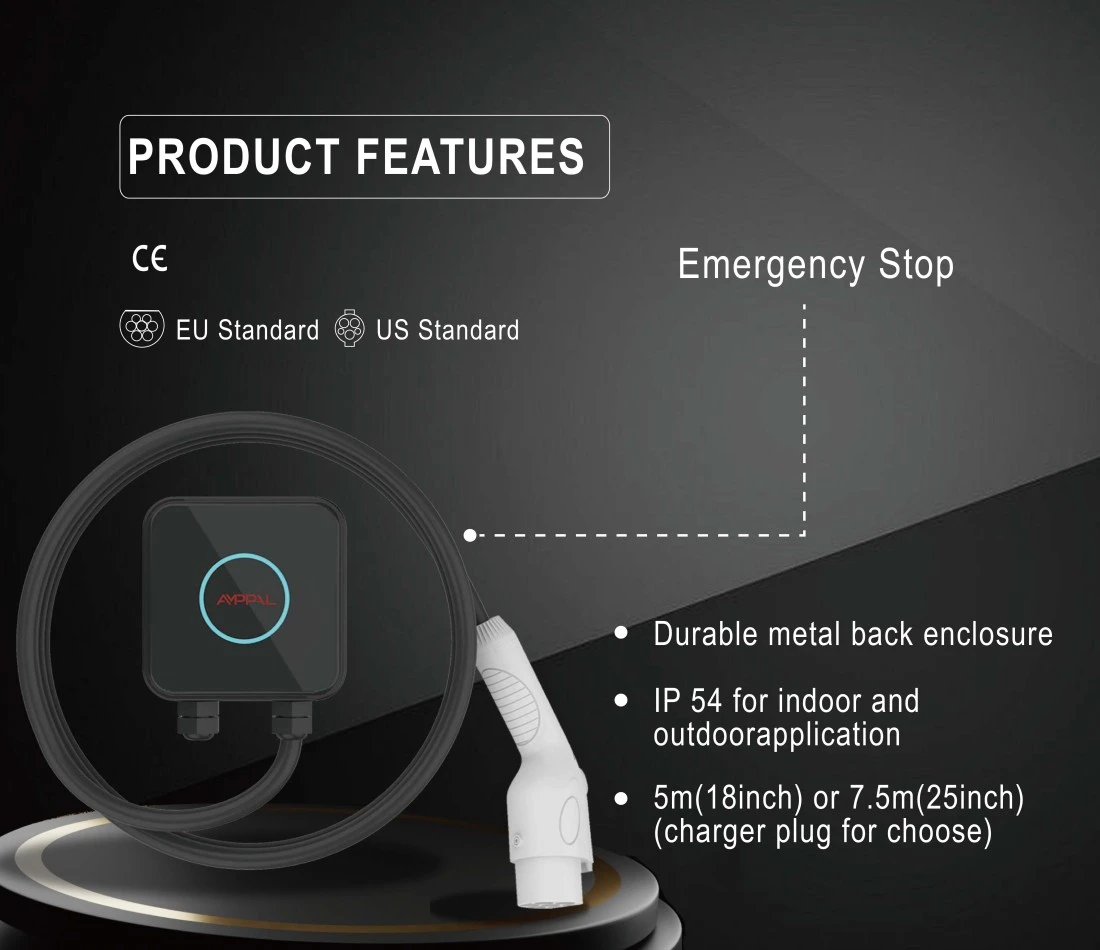

IP54 chrání před deštěm a prachem a ovládací deska s konformním povlakem přežije kondenzaci v nevytápěné garáži.

Relé 32A a pojistka jsou dimenzovány na nepřetržitý provoz, takže box běží přes noc po dobu osmi hodin bez rušivých výpadků.

Jak funguje systém rychlé montáže

Zadní deska se jednou přišroubuje ke zdi; tělo nabíječky se na ni nasune a zajistí dvěma šrouby se zapuštěnou hlavou. Odemknutí trvá standardním šestihranným klíčem, celkem asi tři minuty.

Elektricky potřebujete vyhrazený obvod 32A s proudovým chráničem typu A nebo B. Kabelové vývodky dodáváme dimenzované pro napájecí kabel, takže stejné pouzdro zvládne instalace napevno.

Pro skutečně dočasné instalace - pronajatý dům na sezónu, dílna - může elektrikář připojit stěnu k zásuvce 32 A a jednotka se zapojí přes vlastní napájecí kabel. Potvrďte místní pravidla; některé země to omezují.

Nabíjecí strana je pevný 5m kabel. Port pro auto se liší, takže při objednávce vyberte typ 2, typ 1 nebo GB/T, aby odpovídal vašemu vozidlu.

Technické specifikace

Nájemníci, táborníci a druhé domovy: Kdo má největší prospěch

1) Nájemníci, kteří se stěhují každé 1-3 roky - nabíječka se stěhuje s nájmem, ne zeď pronajímatele. 2) Majitelé chaty nebo lyžařské chaty, kteří odmítají koupit dvě nabíječky. 3) Řidiči elektromobilů, kteří tráví týdny u příbuzných a chtějí skutečné nabíjení přes noc. 4) Overlanders a obytné vozy tahající EV, nabíjení na přípojkách kempu. 5) Prodejci a prodejci, kteří předvádějí nabíječky na veletrzích a na zákaznických stránkách.

Každý z těchto uživatelů čelí stejnému problému: pevná nabíječka je ztracena v okamžiku, kdy odejdete. Kompakt převádí tyto fixní náklady na přenosné.

Pro kontext, dvě jednotky plus kabely se vejdou do standardního 60litrového vaku – což je detail, na kterém záleží, když prodejce letí na veletrh s demo skladem.

Odnímatelná vs pevná instalace: kompromis

Prodáváme jak pevné stanice, tak i tuto odnímatelnou, takže buďme upřímní ohledně kompromisu.

Permanentní nabíječka je přehlednější: žádné viditelné šrouby, žádné přepojování na dalším místě, obvykle delší kabel. Pokud vlastníte svůj dům a zůstanete v něm pět let, je lepší koupit pevnou jednotku.

Kompakt nabízí trochu úhlednosti za přenositelnost. Jeho skutečné nevýhody: na každém novém místě musíte uspořádat 32A okruh a 5m kabel je kratší než 7-8m, který se nachází u větších jednotek.

Pokud se nikdy neplánujete přestěhovat, platíte malou prémii za funkci rychlého uvolnění, kterou nebudete používat. To je poctivá matematika.

Standardy, testování a shoda

označení CE; testováno podle IEC 61851-1:2017 pro režim 3 AC nabíjení.

UL94 V-0 pouzdro zpomalující hoření; stejná řada případů se používá v našich jednotkách vozového parku.

100% testování výroby: kontinuita uzemnění, izolace 500V DC, odolnost vůči dielektriku 1,5kV.

Typové testování zahrnuje 96hodinovou solnou mlhu a vytrvalostní běh relé s 500 000 cykly.

Šaržové certifikáty pro stykače, proudové snímače a MCU od schválených dodavatelů.

Tovární certifikace: CE, TUV, CB, UL - auditováno externími notifikovanými orgány podle průběžného plánu.

Od linky SMT po přepravní karton

Sestavení sekvence v našem závodě Yueqing (Zhejiang) probíhá:

1) Montáž SMT s automatizovanou optickou kontrolou.

2) Aplikován a vytvrzen konformní povlak.

3) Jádro chladiče a sestava relé sestavené do pláště.

4) Kabel o délce 5 m provedený průchodkami s regulací krouticího momentu.

5) Funkční test simulovaného vozidla při 32A.

6) Zkoušení vysokopotenciálové a zemní kontinuity.

7) Sériové laserové značení a závěrečná vizuální kontrola.

8) Kartonové balení s montážní deskou, šestihranným klíčem a manuálem, plus 24hodinový zapalovací vzorek na dávku.

AC a DC vedení vedou v závodě odděleně; plech pro větší stanice pochází z robotických linek postavených s partnery FANUC (Shanghai) a TRUMPF (Německo). Roční kapacita přesahuje jeden milion jednotek.

Je 7 kW správná rychlost pro vaši jízdu?

Sedm kilowattů pokrývá klasický noční model: dojezd 30 km za hodinu, osm hodin v stání se rovná 240 přidaným km. To uspokojí většinu dojíždějících a dokonce i cesty s pronájmem na dlouhé vzdálenosti.

Není to správný produkt, pokud denně ujedete více než 250 km bez dalšího nabíjení nebo pokud vaše auto akceptuje 3fázový 11kW a váš domov má 3fázové rozvody – pak vám lépe poslouží 11kW stanice.

A to je na plug-in hybrid s 10 kWh baterií přehnané; 3,5kW Compact by to naplnil přes noc a jeho pořízení by stálo méně.

Co získáte z továrny, co ostatní přeskočí

Přímý výrobce: Zhejiang Anfu New Energy Technology Co., Ltd., založená v roce 2014, specializovaný podnik na národní úrovni s 260+ zaměstnanci.

Standardní dodací lhůta 15-20 pracovních dnů; vzorky odeslané vzduchem do 3-5 pracovních dnů.

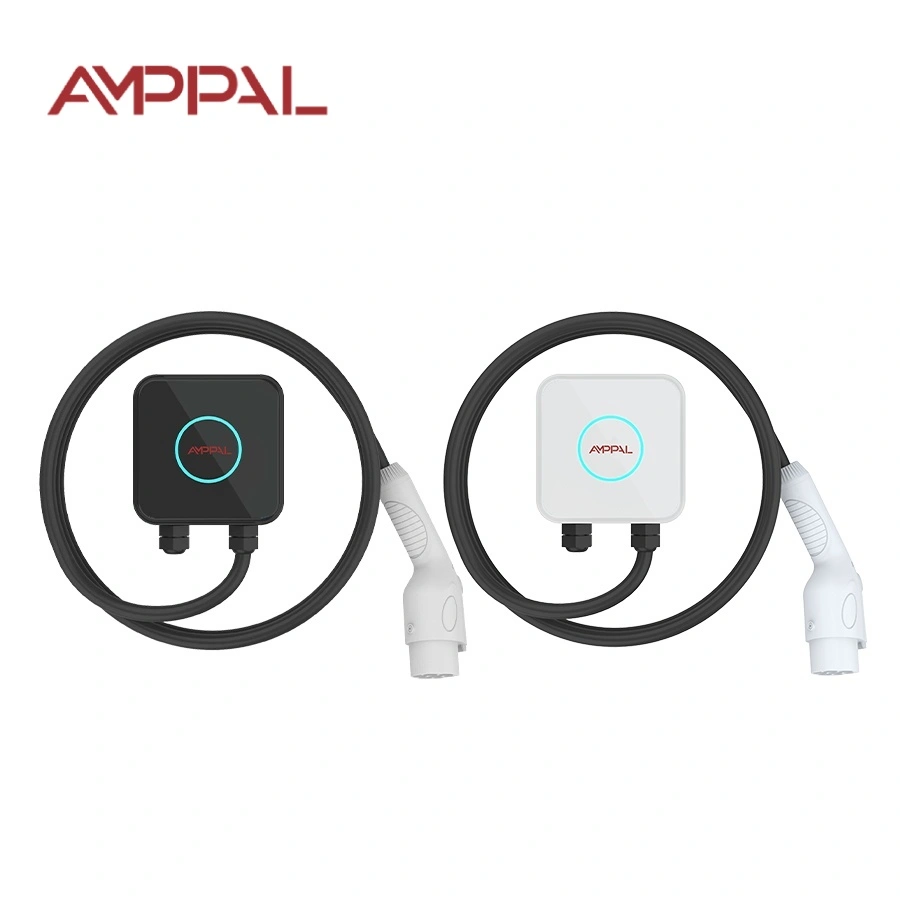

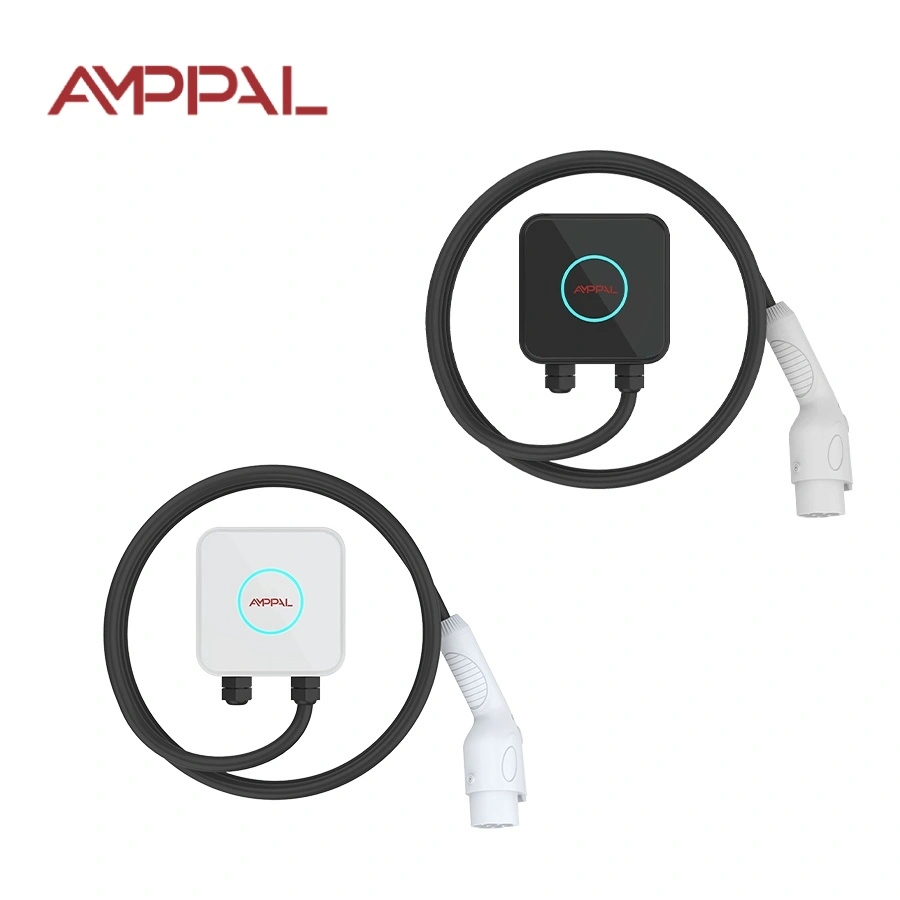

Možnosti OEM od 100 kusů: logo, délka kabelu, standardní zástrčka (Typ 1/Typ 2/GB/T), barva pouzdra.

Kompletní exportní papírování: prohlášení CE, protokol o zkoušce IEC 61851-1, osvědčení o tovární kontrole.

Traťový rekord ve více než 40 zemích; referenčními partnery jsou NEOM (Saúdská Arábie) a Sime Darby (Malajsie).

Zkušební MOQ 1 jednotky; cenové úrovně na 50 a 500 jednotek.

Možnosti krabice, hmotnosti a dopravy

Přepravní karton je 210 x 210 x 120 mm a váží asi 1,7 kg s montážní deskou a nářadím. Paleta o 50 jednotkách váží méně než 90 kg, a proto je letecká přeprava výchozím nastavením pro malé objednávky – obvykle 5–7 dní od dveří ke dveřím do Evropy.

Námořní přeprava: asi 1 200 jednotek na 20stopý kontejner na 24 paletách balených ve smršťovací fólii po 50 kartonech.

Podmínky: FOB Ningbo nebo Shanghai, EXW nebo CIF. Papírování zahrnuje obchodní fakturu, seznam balení, prohlášení CE a osvědčení o původu; L/C a D/P přijaty.

Záruka, náhradní díly a servisní reakce

2 roky záruka na výrobní vady; práce a zpětná doprava dohodnuty pro každý případ.

Náhradní díly - relé, ovládací deska, kabel, montážní deska - expedujeme do 7 pracovních dnů.

Photo or video fault diagnosis with engineer response within one business day.

Údržba uživatelem: otřete ventilační otvory, zkontrolujte plášť kabelu, znovu utáhněte šrouby jeden měsíc po instalaci.

Dealer service contracts with local partners in Germany, France and the UAE.

Co dělat a co nedělat při přemisťování nabíječky

Špatně: vytrhávání přívodního kabelu a balení jednotky za mokra. Vpravo: vypněte jistič, vysušte vývodky, kabel volně sviňte, krabici uložte nastojato do kufru.

Špatně: přeinstalace na novou adresu, aniž by elektrikář zkontroloval obvod. Vpravo: před přišroubováním desky nechte místního elektrikáře ověřit kapacitu 32 A a typ RCD.

Špatně: přenášení jednotky za nabíjecí kabel. Vpravo: zvedněte jej za tělo - kabel je dimenzován na proud, nikoli na manipulaci se zavazadly.

Špatně: ponechání zbraně typu 2 viset na zemi na dočasném místě. Vpravo: použijte nástěnné pouzdro nebo zabalte zbraň, pokud žádné pouzdro neexistuje.

Špatně: předpokládejme, že jakákoli zásuvka 230 V v místě určení bude stačit. Vpravo: zkontrolujte skutečný obvod s kapacitou 32A; 13A zásuvka vypne nebo utlumí relaci.

Zkušenosti majitele s pohyblivou nabíječkou

Softwarový inženýr, který si pronajímá v Dublinu, se stěhuje v průměru každých 18 měsíců. Drží montážní sadu v tašce a říká, že stěhování nyní trvá „jednu přestávku na oběd“: demontovat jistič, čtyři šrouby, krabici v autě, znovu nainstalovat v novém bytě. Jeho reptání: 5m kabel je napjatý pro vzdálenou stranu dvojité šachty, takže zaparkuje nosem.

Pár ve Vancouveru si nechává jeden Compact pro svůj byt a chatku u jezera čtyři hodiny daleko, koupí si druhou zadní desku, aby nástěnné kování zůstalo na obou místech. Háček, který našli: v kabině 7 kW max. okruh 32 A, takže ohřívač vody a nabíječka nemohou běžet společně - nabíjení plánují přes noc.

Overlander v Austrálii útočí z kempu 32A a hlásí, že jednotka přežila 4000 km štěrkových cest v kufru. Malá poznámka: karta pro rychlý start je pouze v angličtině a v krabici chce francouzsko/španělskou verzi.

Otázky, které se ptají nájemníci

Otázka: Potřebuji k instalaci povolení pronajímatele?

Odpověď: Zadní deska ponechává čtyři malé otvory pro šrouby, takže se nejprve zeptejte; většina pronajímatelů to přijímá, protože odvoz je čistý.

Otázka: Mohu to opravdu přesunout sám?

Odpověď: Odinstalování je bezpečné pro vlastní potřebu, ale každá reinstalace vyžaduje elektrikáře, aby ověřil obvod.

Otázka: Bude se nabíjet rychleji než kabel od babičky?

Odpověď: Ano – asi třikrát rychlejší než nabíjení 8A domácím kabelem.

Otázka: Co když můj další dům má pouze jednofázový proud 16A?

A: Jednotka se tam přizpůsobí a nabíjí výkonem 3,7 kW.

Otázka: Jakou zástrčku si mám objednat?

Odpověď: Typ 2 pro evropská auta, typ 1 pro většinu japonských a amerických modelů, GB/T pro vozidla pro čínský trh.

Otázka: Je pouzdro dostatečně pevné pro cestování kufrem?

A: Skořepina UL94 V-0 s utěsněným jádrem chladiče je ověřená ve vozovém parku; pokud možno zabalte do původního kartonu.

Otázka: Co když ztratím šestihranný klíč?

Odpověď: Jedná se o standardní velikost prodávanou kdekoli; součástí balení je i náhradní.

Otázka: Jak dlouho trvá úplné nabití typického elektromobilu?

Odpověď: 40 kWh baterie se z 10 % na 100 % nabije za 5,5–6 hodin při výkonu 7 kW.

Otázka: Může jedna jednotka nabíjet dvě auta?

A: Ne - jeden konektor na jednotku; Pokud potřebujete dvě pozice, přidejte druhý Compact.
