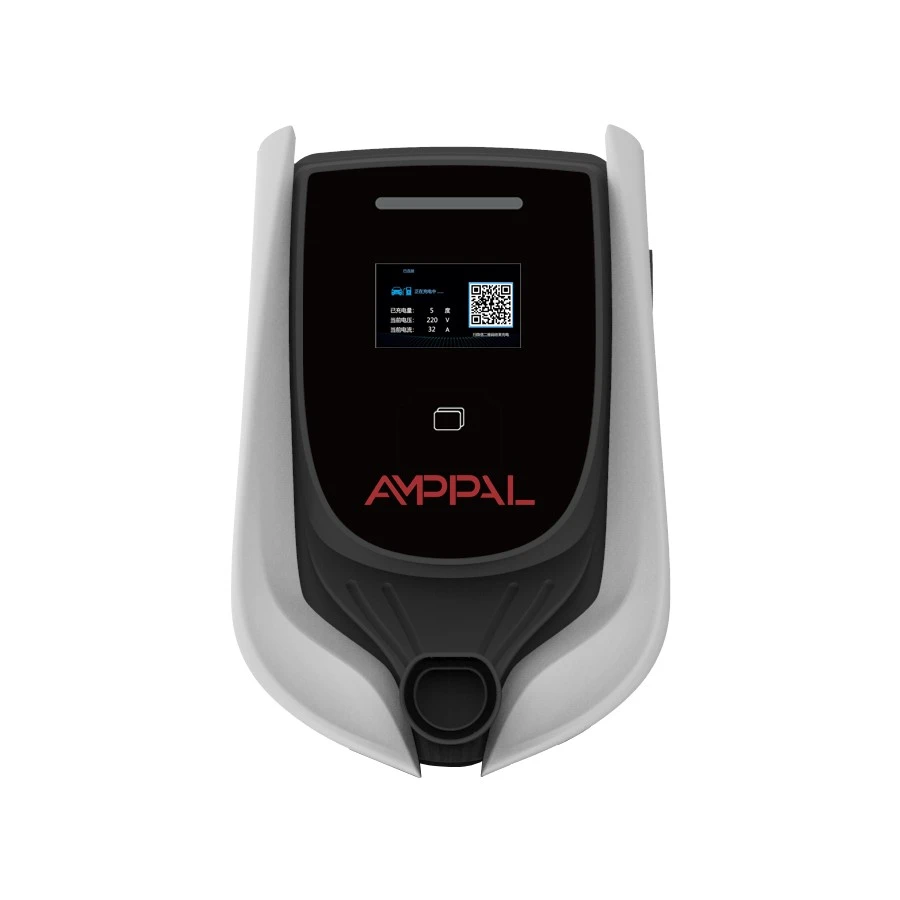

7kW OCPP Smart AC EV nabíjecí stanice pro komerční nemovitosti

Proč je certifikace UL důležitější než hodnocení výkonu v USA

Ve Spojených státech záleží na certifikátu více než na kilowattech – a certifikát je UL. Tato 7kW stanice (model AF-AC-7-L/B-A-M-4-SD-P) není evropským výrobkem prodávaným Američanům; je to napájecí jednotka EV vyrobená, testovaná a zdokumentovaná podle dvou norem UL, které americké úřady skutečně kontrolují: UL 2202 a UL 2231-2.

Rozdíl mezi prodejem do EU a prodejem do USA je rozdíl mezi vlastním prohlášením a zápisem třetí strany. CE je prohlášení výrobce pro evropský trh; Američtí stavební inspektoři, pojistitelé a veřejné služby hledají UL a mnoho programů slev pro veřejné služby jednoduše odmítá zařízení bez něj.

Článek 625 NEC je kodex, kterým se řídí instalace nabíjecích zařízení EV a inspektoři jej uplatňují prostřednictvím místního úřadu, který má jurisdikci. Stanice se seznamem UL s jasným jmenným štítkem zkrátí konverzaci o povolení. To je skutečný produkt: papírování, které se uzavírá, povolení, která projdou, a pojištění, které zůstane v klidu.

Šest výhod této stanice řízených dodržováním předpisů

Seznam UL 2202 pokrývá kompletní systém nabíjení, což je to, co projektanti z USA uvedli ve specifikaci.

UL 2231-2 pokrývá obvody ochrany osob, inspektoři nárazové vrstvy kontrolují před zapnutím napájení.

Jednofázové 240 V při 32 A odpovídá standardním severoamerickým rezidencím a lehkým komerčním službám.

RFID plus OCPP 1.6j proměňuje stanici v zúčtovatelné aktivum, nikoli bezplatnou prodejnu pro nerezidenty.

Těsnění IP54 a hlučnost ≤ 40 dB jej udržují životaschopné pro garáže, přístřešky pro auta a vnitřní parkovací konstrukce.

Značka UL na typovém štítku je ověřitelná v online adresáři UL, což je způsob, jakým kupující před objednávkou kontrolují.

Technické specifikace

Nasazení v USA a Kanadě

Vícerodinné bydlení ve státech se stavebními předpisy připravenými na elektromobily, kde je každé parkovací místo předem zapojeno na 240 V.

Účtování partií zaměstnanců na pracovišti s návratností nákladů prostřednictvím backendu OCPP.

Garáže bytů v Kanadě, kde deska potřebuje měření a kontrolu přístupu podle vlastníka.

Hotelové a maloobchodní parkoviště, kde si hosté účtují přes noc a folio nese náklady.

Lehké vozové parky provozující dodávky a pickupy, které parkují 8–10 hodin a potřebují spolehlivé 32A relace.

Co UL 2202 a UL 2231-2 skutečně ověřují

UL 2202 je bezpečnostní standard pro zařízení nabíjecího systému elektrických vozidel: konstrukce, kabeláž, izolace a požární chování kompletní stanice za normálních a poruchových podmínek. Jeho absolvování znamená, že pouzdro, stykač, rozložení desky plošných spojů a tepelný návrh byly zkontrolovány inženýry UL podle publikovaných požadavků.

UL 2231-2 je norma ochrany personálu. Řídí obvody, které zabraňují úrazu elektrickým proudem, když uživatel zapojuje, odpojuje nebo se dotýká mokrého konektoru: kontroly kontinuity uzemnění, monitorování svodového proudu a mechanismy, které odpojí napájení výstupu před kontaktem s živou částí.

Oba záznamy jsou ve veřejném adresáři UL pod číslem modelu, takže inspektor elektro v Texasu a inženýr bytů v Torontu vidí přesně stejný certifikát, který vám posíláme. Žádné kopírovací hry, žádný 'ekvivalent UL' jazyka — výpis je toho důkazem.

Beyond UL: Zajištění kvality ve výrobě

Každá výrobní šarže je sledována podle sériového čísla k záznamům o zkouškách, které uchováváme po dobu deseti let.

Každá stanice před balením provede úplný hipotův a izolační test; hodnoty průchodu jsou protokolovány.

Každé sestavení firmwaru je před vydáním spuštěno na referenčním backendu, takže aktualizace nemůže tiše narušit vaši integraci fakturace.

Rozsah RFID čtečky, kontrast LCD a funkce LED pásku jsou kontrolovány na každé jednotce, nikoli vzorkovány.

IP54 a akustické (≤40dB) výsledky jsou ověřeny na výrobních vzorcích a archivovány se záznamem šarže.

Vlastní systém kvality továrny je auditován v rámci programu dohledu UL, takže seznam zůstává aktivní.

Od plechu k hotové stanici: Osm kroků

Linka sdílí areál Zhejiang, který v roce 2024 dodal více než jeden milion nabíjecích jednotek, s roboty FANUC na montáži a laserovými řezačkami TRUMPF na krytech.

1. Ocel krytu je řezaná laserem, lisovaná brzda a práškově lakovaná.

2. Těsnění a těsnicí plochy IP54 jsou nasazeny a zkontrolovány.

3. Napájecí a komunikační desky jsou vyrobeny SMT a pájeny přetavením.

4. LCD, LED pásek a RFID modul jsou namontovány a zkalibrovány.

5. Software je načten a žádná jednotka neprojde touto stanicí, dokud nedokončí živé handshake s naším referenčním backendem.

6. Ethernetové, 4G, WiFi a RS485 cesty jsou prováděny postupně.

7. Na každé stanici probíhají testy Hipot, izolace a zapálení.

8. Jmenovky, značky UL a kartony pokračují před razítkem kontroly kvality.

Kontrola shody: Je tato stanice vhodná pro váš web?

Tato stanice vyhovuje místům v USA a Kanadě s jednofázovou službou 240 V, obvodem 32 A na stání a potřebou kontroly přístupu nebo účtování. Obce s kódy připravenými na elektromobily, pronajímatelé požadující slevy za veřejné služby a dodavatelé, kteří staví specifické projekty, zjistí, že papírování UL za ně dělá polovinu prodejní práce.

Ve třech případech je to špatný produkt. Místa s třífázovým provozem a požadavky na 11kW na stání by měla místo toho použít 11kW stanici OCPP. Místa vyžadující obrat pod 30 minut potřebují DC, ne tuto AC jednotku. A web, který nemá v úmyslu spravovat uživatele nebo účty, může ušetřit peníze na jednodušším modelu – stoh RFID a OCPP stojí za to, jen když je někdo spravuje.

Před objednávkou si u svého elektrikáře ověřte tři věci: služba je 240 V, obvod stání je dimenzován na nepřetržitý proud 32 A a parkovací plocha má síťovou cestu (Ethernet, mobilní signál nebo WiFi) nebo schválený offline provozní plán. Naši inženýři s vámi zmapují konektivitu v obou směrech.

Proč si instalátoři v USA vybírají AMPPAL

15-20 pracovních dnů od objednávky po odeslání, což odpovídá harmonogramu výstavby lépe než typické dodací lhůty OEM.

Možnosti OEM: vaše značka na krytu, spouštěcí obrazovce a kartách RFID, plus anglické manuály jako standard.

Certifikáty UL 2202 a UL 2231-2 plus tovární soubory CE, TÜV a CB jsou sdíleny s vaším týmem pro specifikace.

MOQ se sjednává na objednávku; dodavatelé a distributoři běžně začínají s 20-50 jednotkami.

Sami provozujeme přes 200 nabíjecích stanic, takže nákupčí v USA mluví s týmem, který nabíječky také provozuje, nejen prodává.

Export balení, nakládání kontejnerů a papírování

Každá stanice se dodává v kartonu s pěnou o rozměrech 58 × 42 × 30 cm, celková hmotnost asi 12 kg, s nástěnným držákem, startovacími RFID kartami a manuálem. Kartony mají typový štítek modelu a značku UL pro snadnou kontrolu v přístavu.

Paletová námořní přeprava zabere 24–30 stanic na paletu a zhruba 300 na kontejner 40HQ; smíšené zátěže s 3,5kW a 11kW OCPP stanicemi jsou rutinou pro distributory vytvářející řadu.

Pro celní makléře v USA jsou připraveny dokumenty: obchodní faktura, balicí list, osvědčení o původu a kopie osvědčení UL. Citujeme EXW, FOB Ningbo nebo CIF a posíláme přes Ningbo nebo Šanghaj.

Struktura záruky a místní podpory

Dvouletá záruka na výrobní vady na stanici a vnitřních modulech.

Pracovní doba podpory se překrývá s časovými pásmy v USA a vzdálená diagnostika čte protokoly OCPP s vámi během hovoru.

Čtečky, LCD panely a napájecí moduly expedujeme ze skladu do 3-5 pracovních dnů.

Aktualizace firmwaru se provádějí vzdáleně přes backend; Komponenty uvedené na seznamu UL se nikdy nevyměňují za náhražky.

Po ukončení výroby tohoto modelu pokračuje pět let krytí náhradními díly.

Chybám při instalaci a provozu, kterým je třeba se vyhnout

Špatně: napájení stanice před tím, než místní úřad podepíše povolení. Vpravo: vytažení povolení, zobrazení seznamu UL a zapnutí po kontrole.

Špatně: přistání stanice na sdíleném 50A okruhu s jinými zátěžemi. Vpravo: vyhrazený 32A trvalý jmenovitý obvod na stání, podle NEC 625.

Špatně: vynechání pozemní kontroly, protože „na posledním místě to fungovalo“. Vpravo: ověřte uzemnění a kontinuitu uzemnění na místě; Závisí na tom ochrana UL 2231-2.

Špatně: dát jednu RFID kartu do celé budovy. Vpravo: karty pro jednotlivé uživatele, takže protokol transakcí OCPP zůstává smysluplný pro fakturaci.

Špatně: předpokládáme, že selhání sítě blokuje stanici. Vpravo: Známé karty se účtují z místního seznamu a transakce se nahrávají, když se odkaz vrátí.

Zpětná vazba od severoamerických instalátorů a flotil

Dodavatel elektroinstalace v metru Dallas-Fort Worth v roce 2025 nainstaloval 30 stanic ve třech vícerodinných projektech. Říká, že spis UL zkrátil jeho rozhovory o povolení z týdnů na dny a jeho jedinou stížností je, že 12kg jednotka je dvoumístný výtah na žebříku – jeho posádka nyní používá pomocníka na každém držáku.

Condo board v Torontu provozuje čtyři stanice v podzemní garáži. Správce nemovitosti každý měsíc exportuje zprávy o kWh na majitele; jedinou námitku jsou nabídky LCD pouze v angličtině, které frankofonní vlastník během prvního měsíce označil.

Vedoucí vozového parku v Chicagu nabíjí 12 pracovních vozů přes noc na osmi stanicích. Během jedné zimy v Illinois byly relace spolehlivé; jeho poznámka pro nás byla, že LED pásek je dostatečně jasný na to, aby četl schránku v tmavém prostoru, což považuje za funkci, ačkoli jeho řidič na noční směnu tomu říká „maják“.

Otázky o shodě kupující v USA

Otázka: Co pro tuto stanici znamená UL Listed?

Odpověď: Inženýři UL zkontrolovali a otestovali kompletní jednotku podle UL 2202 a UL 2231-2 a výpis zůstává pod dohledem výrobce.

Otázka: CE je akceptováno v USA, že?

Odpověď: Ne. CE je prohlášení o trhu EU; Americké úřady s jurisdikcí hledají výpisy třetích stran, jako je UL, a mnoho veřejných služeb je vyžaduje kvůli rabatům.

Otázka: Co je NEC 625?

Odpověď: Článek National Electrical Code týkající se instalace nabíjecího zařízení pro elektromobily – požadavky na dimenzování obvodu, uzemnění a odpojení.

Otázka: Vyžaduje instalace povolení?

Odpověď: Ve většině amerických a kanadských jurisdikcí ano, a seznam UL je přesně to, co chce inspektor vidět na typovém štítku.

Otázka: Bude nabíjet elektromobil na americkém trhu?

Odpověď: Ano, dodává 240V jednofázový proud až 32A s variantou konektoru nakonfigurovanou pro váš trh.

Otázka: Uplatňují se slevy na služby?

Odpověď: Mnoho amerických veřejných služeb podmiňuje slevy na zařízení uvedená v seznamu UL; zkontrolujte seznam programů vašeho místního nástroje.

Otázka: Co když parkoviště nemá internet?

Odpověď: Stanice vede místní autorizační seznam a ukládá transakce a odesílá je, když je k dispozici odkaz.

Otázka: Jak funguje komerční fakturace?

Odpověď: Karty RFID se mapují na účty v backendu OCPP, což přeměňuje relace na faktury nebo zprávy o přidělení.
