7kW obousměrná nabíječka V2G DC EV pro domácí energetické a chytré sítě

Co dělá 7kW obousměrná jednotka pro domácnost

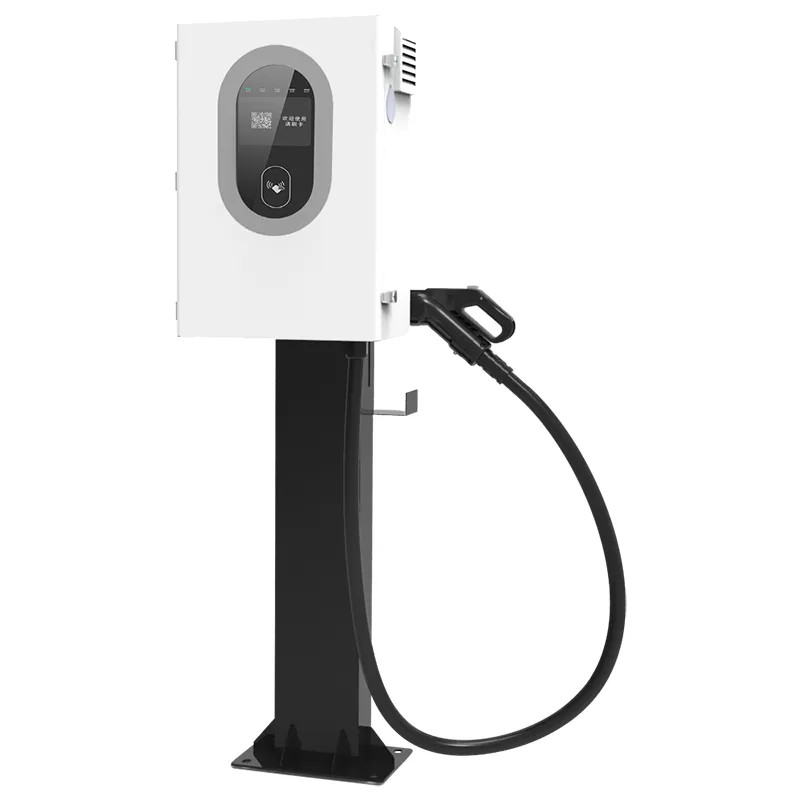

7kW obousměrná nabíječka V2G DC EV pro domácí energetické a chytré sítě (AF-DC-07) je malá obousměrná DC nabíječka. Dělá samozřejmou práci – nabíjí elektromobil výkonem 7 kW – a druhou práci, kterou většina nabíječek nezvládne: odebírá energii zpět z auta a napájí dům. Tento druhý směr je to, co V2H (vehicle-to-home) a V2G (vehicle-to-grid) v praxi znamenají.

Pro typický dům s 40-60kWh baterií EV pokrývá 7kW zpětného toku základní zatížení: lednička, router, osvětlení, oběhová čerpadla topení. Nepoběží současně elektrickou troubu a tepelné čerpadlo. Kupuje si hodiny přežití při výpadku, ne týden nezávislosti na síti.

Šest důvodů, proč 7kW jednotka změní dům

Argumentem není rychlost nabíjení; je to druhý směr proudění. Šest bodů kupující po instalaci opakují:

Záložní napájení bez druhé baterie: EV, které již vlastníte, se stane rezervou. 60kWh auto vystačí na dva dny domácí večerní zátěže.

Arbitráž ve vrcholném údolí: účtovejte za noční tarify, vybíjejte během drahého večerního okna a nechte měřič, aby si to spočítal.

IP55 proti povětrnostním vlivům: déšť, prach a pobřežní slaný vzduch jsou zvládány lépe než skříně IP54 na větších sourozencích.

Montáž na sloup nebo na sloup: Skříň 600 x 450 x 230 mm se hodí na stěnu, ocelový sloup nebo silniční sloup.

95% nebo lepší účinnost v obou směrech, takže zpáteční cesta mezi sítí a baterií a sítí ztrácí méně než desetinu energie.

Pět způsobů, jak zahájit relaci: skenování QR kódů, karta, automatické spuštění VIN, ovládání platformy nebo vynucené spuštění offline, když je síť mimo provoz.

Technické specifikace

Kde 7kW V2G jednotka získává své místo

Nejedná se o flotilový produkt. Velikost pro jednotlivá parkovací místa; toto jsou scénáře, kdy vlastníci hlásí skutečnou návratnost:

Rodinné domy v Německu, Nizozemsku a severských zemích s tarify za elektřinu podle doby používání.

Rekreační chaty a venkovské nemovitosti, kde jsou výpadky sítě rutinní spíše než vzácné.

Malé obchody a domácí kanceláře s nepřetržitou zátěží 500-1500W.

Domy se solárním FV: polední přebytek nabíjí auto, večerní vybíjení pokrývá vrchol večeře.

Majitelé instalují parkovací místa připravená na V2G jako prodejní místo orientované na nájemce.

Jak přepínač nabíjení a vybíjení v jedné skříni

Uvnitř AF-DC-07 je umístěn jeden obousměrný výkonový stupeň. V režimu nabíjení usměrňuje třífázový střídavý proud na stejnosměrný pro baterii. V režimu vybíjení stejné moduly invertují DC zpět na AC při 230/400V. Není přišroubován žádný samostatný invertor – tato topologie udržuje skříň na rozměrech 600 x 450 x 230 mm a účinnost na 95 % nebo lepší v obou směrech.

ISO 15118 zpracovává V2G handshake. Auto a nabíječka si vymění podepsanou zprávu o tom, kolik energie může být odebíráno zpět, a zpětný tok se spustí pouze po schválení. Nejedná se o hacknutý střídač napájející dům; je to měřená ústředna vyhovující normám.

Startup je záměrně vrstvený. Online relace začínají QR kódem, kartou, rozpoznáním VIN nebo cloudovou platformou AMPPAL. Pokud dojde k výpadku sítě, vynucené spuštění offline udržuje nabíječku použitelnou s místním ověřováním – užitečné, když se router vybije uprostřed výpadku.

Certifikáty, které chce vidět pojišťovna majitele domu

Domácí V2G je na několika trzích v šedé zóně, takže na papírování záleží. Toto jsou dokumenty, které se dodávají s každým AF-DC-07:

značky CE a TUV pro trh EU; UL a CB dostupné pro Severní Ameriku a další regiony.

Shoda s normou IEC 61851 pro chování při stejnosměrném nabíjení a bezpečnost konektorů.

Certifikace ISO 15118 pro komunikační zásobník V2G – část, díky které jsou obousměrné relace měřené a legální.

IP55 testováno podle IEC 60529: Odolává hadici a vyfukování prachu.

Záznam továrního testu s každou jednotkou: izolace, zemní spojení a plný obousměrný provoz při jmenovitém výkonu.

Širokoteplotní moduly dimenzované -30C až +55C pro exponovanou zimní montáž.

Jak se staví 7kW jednotky v Yueqing

Závod se nachází v Yueqing, Zhejiang - obyvatelé města nazývají hlavní město Číny elektrických spotřebičů. AMPPAL ji provozuje od roku 2014 s více než 260 zaměstnanci. Pořadí sestavování 7kW jednotky:

Ocelový plech je řezán na laserových strojích TRUMPF a ohýbán na CNC ohraňovacích lisech.

Robotická ramena FANUC umístí napájecí moduly; DC produkty běží na vlastní lince, odděleně od AC.

Desky výkonového stupně jsou pájené vlnou a procházejí automatizovanou optickou kontrolou.

Každá jednotka má obousměrné zapálení při plné zátěži: čtyři hodiny nabíjení, poté vybití při 7 kW.

Skříň je nejprve opatřena práškovým lakem; Těsnění IP55 se montují ručně a kontrolují se utahovacím momentem.

Firmware se flashuje se zásobníkem ISO 15118 a je povoleno všech pět způsobů spouštění.

Před registrací sériového čísla proběhne konečná vizuální a elektrická kontrola.

Jednotky jsou baleny do jednotlivých přepravek; dodací lhůta je 15-20 pracovních dnů.

Stačí 7 kW? Dimenzování domácí jednotky V2G

Začněte se zátěží, kterou potřebujete pokrýt při výpadku: lednice, router, osvětlení, oběhové čerpadlo topení, obvykle 400-800W. Při této úrovni 7 kW zpětného výkonu pokryje dům celé hodiny, zatímco auto má dostatek energie pro ranní jízdu.

Pokud váš dům provozuje elektrické tepelné čerpadlo, indukční vařič a saunu najednou, 7 kW tento vrchol neunese. 30kW nebo 60kW jednotka by mohla, ale to mění cenu a instalaci. Pro většinu domácností stačí 7kW.

Není pro vás, pokud potřebujete plnohodnotnou UPS, která se zapíná za sekundu, nebo jednotku, která provozuje dům v několikadenním výpadku. AF-DC-07 je měřená obousměrná nabíječka, nikoli střídač mimo síť. Nemáte ve svém tarifu žádné rozpětí ve špičce? Argument arbitráže také zmizí.

Proč kupující volí AMPPAL pro domácí V2G

15-20 pracovních dnů dodací lhůta u standardních jednotek; OEM značka a zakázková barva na vyžádání.

MOQ jedné jednotky pro vyhodnocení - inženýrům a malým dovozcům zasíláme jednotlivé kusy, nejen palety.

Certifikáty CE, TUV, UL, CB a CCC v evidenci; dokumentace je dodávána s každou objednávkou.

260+ zaměstnanců a 1 milion+ jednotek dodaných od roku 2014; AMPPAL také provozuje více než 200 nabíjecích stanic.

Evropský sklad náhradních dílů: nabíjecí pistole, ovládací panely a displeje se dodávají do 3–5 pracovních dnů.

Balení a dodání pro model 7kW

Každý AF-DC-07 se dodává v dřevěné nebo těžké kartonové bedně o rozměrech 750 x 600 x 350 mm, zhruba 40 kg s pistolí a držákem. Pěnové vložky drží skříň; pistole a kabel putují ve vaku s vlhkostí.

20stopý kontejner pojme přibližně 60 jednotek; 40 stop vysoká kostka kolem 130. Palety se před zatavením připáskují a náklad se vyfotografuje.

Standardní podmínky jsou FOB Ningbo nebo Shanghai, s CIF a CFR kotacemi na vyžádání. Dokumenty zahrnují fakturu, seznam balení, nákladní list a prohlášení CE; certifikáty vycházejí předem.

Podpora po přistání 7kW jednotky

24 měsíců na jednotce. Pro domácí V2G je důležitá část invertorového stupně – funguje v obou směrech a je pokrytá.

Aktualizace firmwaru pro zásobník ISO 15118 jsou zdarma po celou dobu životnosti produktu prostřednictvím cloudu nebo USB.

Náhradní díly pro běžné poruchy expedujeme do 3-5 pracovních dnů; nábojová pistole je nejobjednávanější náhradní.

Jeden rok bezplatné vzdálené diagnostiky – pošlete fotku nebo export protokolu a získejte odpověď ve stejný den.

Autorizovaný elektrikář může dokončit instalaci za jeden den; příručka obsahuje schémata zapojení a hodnoty točivého momentu.

Běžné chyby s domácími instalacemi V2G

Špatně: Montáž jednotky tam, kde odkapává střešní voda na konektor. Vpravo: vyberte místo s okapničkou nebo mírným přesahem - IP55 zvládá počasí, ne vodu svedenou do zásuvky.

Špatně: Předpokládá se, že vybíjení začíná v okamžiku, kdy se auto zapojí. Správně: musí být dokončeno navázání kontaktu podle ISO 15118 a nejprve musí být v aplikaci povolen plán vybíjení.

Špatně: Dimenzovat domácí zátěž nad 7 kW a doufat, že to nabíječka zvládne. Vpravo: udržujte výstupní zatížení pod 6 kW, abyste ponechali prostor pro ztráty.

Špatně: Napájení AC výstupu přes náhodný prodlužovací kabel. Vpravo: pevně připojte výstupní stranu k vyhrazenému obvodu s vlastním jističem.

Špatně: Vynechání přepěťové ochrany, protože nabíječka má ochranu před bleskem. Vpravo: jednotka se chrání sama; panel domu stále potřebuje vlastní SPD typu 2.

Co hlásí majitelé domů a malých podniků

Majitel domu v Bavorsku v Německu provozuje AF-DC-07 s 58kWh EV za tarif doby používání. Nabíjí se přes noc nízkou rychlostí a vybíjí se 18:00-21:00; měřič ukazuje asi 14 EUR ušetřených měsíčně v prvním čtvrtletí. Jeho jediná stížnost: otvory pro držáky potřebovaly druhý vrtací průchod na jeho cihlové zdi.

Majitel malé pekárny v Nizozemsku používá jednotku jako nabíječku i jako vyrovnávací paměť pro své chladničky. 40minutový výpadek v lednu ho nic nestál – auto nechalo běžet chladiče. QR nálepka shromažďuje prach a potřebuje občas otřít.

Správce venkovského majetku na Novém Zélandu připevnil jednotku na sloup vedle pronajaté chaty. Hosté skenováním začnou nabíjet; umožňuje dálkové vybíjení V2H při bouřkách. Jeho verdikt: první nabíječka, kterou nainstaloval a která nevyžadovala zpáteční návštěvu do měsíce.

Domů V2G Otázky, zodpovězeny

Otázka: Může AF-DC-07 napájet celý dům během výpadku?

A: Napájí až 7kW - ledničky, světla, router, čerpadla. Těžká současná zátěž, jako jsou trouby, ji překročí.

Otázka: Poškozuje vybíjení V2G autobaterii?

Odpověď: Hloubka a frekvence jsou důležitější než směr. Noční dvouhodinové vybíjení 7 kW je mírný cyklus; většina EV to řeší v rámci záruky.

Otázka: Která auta fungují s touto nabíječkou?

Odpověď: Jakýkoli elektromobil podporující obousměrné nabíjení ISO 15118 přes CCS nebo GB/T – nejprve zkontrolujte seznam podpory V2G vašeho vozu.

Otázka: Je legální se připojit k síti?

Odpověď: Na trzích EU a Spojeného království ano, se značkami CE a TUV a instalací licencovaného elektrikáře.

Otázka: Kolik mohu ušetřit na tarifech?

Odpověď: Při rozpětí 20–30 centů mezi vrcholy a údolími ušetří večerní vypouštění 1–2 EUR za sezení, 30–60 EUR měsíčně.

Otázka: Co se stane, když mi vypadne internet?

Odpověď: Vynucené spuštění offline pokračuje v nabíjení a vybíjení s místním ověřováním; účtování dožene později.

Otázka: Potřebuji pro dům samostatný střídač?

A: Ne – obousměrný stupeň invertuje DC na AC. K panelu potřebujete přenosový spínač nebo AC spojku.

Otázka: Mohu později rozšířit na 22 kW?

A: Ne, AF-DC-07 je pevně nastaven na 7 kW. Přejděte na modely AMPPAL s výkonem 30 kW nebo 60 kW a získejte více.
