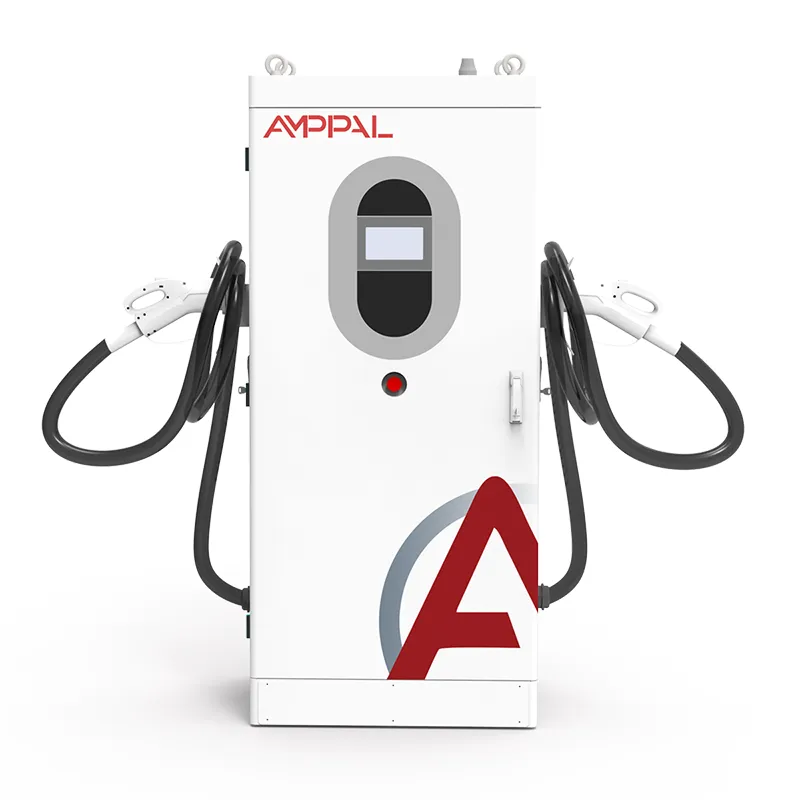

Vysoce výkonná obousměrná nabíječka EV V2G pro provoz komerčních flotil

Od nabíjecí hromady k elektrárně: 180kW V2G nápad

Jedna 180kW nabíječka je zaokrouhlovací chyba na národní síti; deset tisíc z nich je elektrárna. AF-DC-180 je jediným aktivem, které tuto aritmetiku umožňuje: obousměrná stejnosměrná nabíječka, která naplní baterii autobusu nebo nákladního auta výkonem 180 kW, a když si to rozvodná síť vyžádá, vrátí energii zpět stejnou rychlostí. Převyšuje řadu V2G společnosti AMPPAL a je to první specifikace pro kupující na straně sítě.

Jméno vypráví příběh. V2G (vehicle-to-grid) znamená, že vozidlo se při parkování stává zdrojem sítě. AF-DC-180 promění jedno skladiště na dispečerský blok o výkonu 180 kW – dostačující k pokrytí průměrného odběru zhruba 150-200 domácností na hodinu nebo k udržení frekvence pro rozvodnu během poruchy.

Co dělá nabíječku Grid-Grade

Co se v praxi kvalifikuje jako „grid-grade“:

180kW přenosného výkonu z jednoho připojení: frekvenční odezva, špičková úspora nebo nouzová rezerva bez budování skladu baterií.

Řízení platformy jako prvotřídní způsob spouštění: jednotka přijímá nastavené hodnoty pro odeslání a provádí je – není vyžadován žádný zásah řidiče.

95% účinnost v obou směrech, takže energii, kterou prodáte zpět, nespotřebuje zpáteční cesta.

Podepsané relace ISO 15118: agregátor přesně ví, které vozidlo, kolik energie a za jakou cenu.

13 ochranných funkcí, IP54 a provoz -30C až +50C pro exponované dvory v drsném klimatu.

Drátové a mobilní duální sítě s OCPP 1.6/2.0, takže příkazy k odeslání přicházejí přes kterékoli živé spojení.

Technické specifikace

Stránky, kde se 180kW vyplatí

Kde si jednotka o výkonu 180 kW vydělává:

Flotily dep zařazené do programů regulace frekvence: při poklesu frekvence sítě se zaparkované autobusy vybijí na 15–30 minut.

Agregátory virtuálních elektráren sdružující stovky nabíječek do jediné nabídky v rozsahu MW.

Přenosové a distribuční společnosti provozující vlastní pilotní projekty V2G.

Velké komerční areály se smlouvami na ořezávání špiček a vozovým parkem autobusů nebo kamionů na místě.

Přístavy a logistická centra, kde jsou vozidla nečinná po předvídatelné hodiny – ideální expediční okna.

Jak jedna jednotka mluví s operátorem sítě

Dispečerská smyčka je rychlá a většinou automatická. Systém agregátoru – nebo provozovatele sítě – posílá přes síť požadovanou hodnotu: „vybít 150 kW na dalších 15 minut“. Jednotka zkontroluje stav nabití připojeného vozidla, potvrdí, že relace je autorizována podle ISO 15118, a upraví výstup měniče tak, aby odpovídal. Když okno skončí, zastaví se čistě a znovu se zapne na další příkaz.

Regulace frekvence je klasickým zdrojem příjmů V2G. Síť s frekvencí 50,00 Hz zůstává vyvážená zdroji, které reagují během několika sekund až minut. Flotila 180kW jednotek, z nichž každá je schopna přepínat mezi nabíjením a vybíjením, funguje jako rychlý, granulární blok odezvy – software agregátoru rozděluje odezvu mezi jednotky, takže žádné vozidlo se úplně nevybije.

Špičkové holení je jednodušší příbuzný: v předem nastavenou hodinu se jednotky vybijí, aby omezily import webu, což snižuje poplatky za poptávku a na některých trzích vydělává platby za kapacitu. Řízení platformy zpracovává oba plány – časové i událostní – a zaznamenává každé odeslání k vyřízení.

Normy, Typové zkoušky a Papírová stopa

Gridové projekty běží na papírování. AF-DC-180 se dodává s:

Zprávy o typových zkouškách CE a TUV, včetně EMC ve výkonové třídě 180 kW.

Shoda IEC 61851 týkající se chování při stejnosměrném nabíjení a bezpečnosti konektorů.

Shoda s ISO 15118 pro podepsané obousměrné relace.

Tovární rutinní testy: plný obousměrný provoz při 180 kW plus izolace, kontinuita uzemnění a únik.

Ověření IP54 podle IEC 60529 a testování při široké teplotě při -30C a +55C.

Záznamy o typových zkouškách užitné kvality jsou zahrnuty pro podávání žádostí o připojení k síti v EU, GCC a CIS.

Stavba 180kW skříní v měřítku

180kW skříň je postavena na stejné lince Yueqing jako 120kW, s těžšími modulovými stojany a přípojnicemi. tok:

Panely jsou řezány laserem a složeny a poté svařeny do rámu o rozměrech 1620 x 750 x 560 mm.

Napájecí stojany s osmnácti 10kW moduly jsou instalovány a přišroubovány k tepelné desce.

Přípojnice jsou přišroubovány kalibrovaným utahovacím momentem a označeny pro kontrolu.

Zatížení firmwaru a přenos komunikace probíhá na vyhrazené testovací stolici.

Plný výkon: šest hodin nabíjení při 180 kW, čtyři hodiny invertování při 180 kW.

Účinnost, účiník a rychlost odezvy jsou v sériovém záznamu jednotky při 20, 50 a 100 procentech zatížení.

Každá jednotka je zkontrolována, označena a zapečetěna; upevňovací prvky jsou zkontrolovány utahovacím momentem.

Crating následuje testovací sign-off; standardní stavba lodi do 15-20 pracovních dnů.

Je pro vás 180kW jednotka tou správnou mřížkou?

Před stanovením velikosti se zeptejte, co bude aktivum skutečně dělat. Pokud je vaší hrou regulace frekvence nebo agregace VPP, o hodnotě rozhoduje okno odeslání a pravidla trhu, nikoli pouze kilowatty – zkontrolujte minimální velikost nabídky a požadavky na odezvu vašeho agregátoru a poté přiřaďte jednotku k programu.

Pro web, který si holí pouze svůj vrchol, je 180 kW velkorysých; Jednotky o výkonu 120 kW mohou pokrýt stejnou poptávku při nižších nákladech. Pro provozovnu s vozovým parkem kamionů nebo autobusů, které se musí během dne také rychle nabíjet, si 180 kW vydělává na obou stranách elektroměru.

Ne pro vás, pokud váš transformátor nedokáže přijmout 180 kW dodatečného zatížení, pokud váš síťový kód nemá V2G nebo exportní rámec, nebo pokud vozidla na místě neudrží odběr 180 kW. Také není pro vás, pokud chcete hands-off nabíječku bez zájmu o odeslání – platili byste za ovládání platformy, které nikdy nepoužíváte.

Proč se kupující na straně sítě drží AMPPAL

15-20 pracovních dnů u standardních 180kW sestav; kód modelu zamyká konektor, délku kabelu a možnosti při potvrzení objednávky.

Jedna jednotka pro vyhodnocování a technickou podporu pro integraci agregátorů – dispečerské API se dodává spolu s manuálem.

Certifikáty a záznamy o typových zkouškách zasílané před odesláním ke schválení sítě a proclení.

OCPP 1.6/2.0 plus platforma AMPPAL včetně správy zátěže a plánování vozového parku.

AMPPAL od roku 2014 dodal více než milion kusů a provozuje více než 200 stanic; nákupčí sítě jednají s inženýry, nejen s prodejem.

Přepravka, kontejnery a celnice pro 180 kW

Skříň AF-DC-180 má rozměry 1620 x 750 x 560 mm, dodává se nastojato v těžké dřevěné bedně o hmotnosti asi 320 kg se zbraněmi a kabely. Zkonstruován pro boční nakládání se schématem takeláže, používá čtyři zvedací oka a rozpěrnou tyč.

20stopý kontejner pojme pět jednotek; 40 stop vysoká krychlová desítka. Objednávky mřížky se obvykle zasílají jako plné kontejnery, zbraně v samostatných kartonech.

FOB Ningbo nebo Shanghai standard; CIF, CFR, DAP na vyžádání. Dokumenty: faktura, balicí list, nákladní list, prohlášení CE a certifikáty o zkoušce, plus prohlášení o shodě s normou ISO 15118 pro mřížkové záznamy.

Servis a podpora pro gridové projekty

Standardně 24 měsíců. Na webech připojených k VPP se dohodneme na SLA za dobu provozuschopnosti samostatně, protože skutečným vystavením jsou sankce za agregátory.

Napájecí moduly vyměnitelné za provozu s regionálním skladem; běžné náhradní díly se k vám dostanou do 3-5 pracovních dnů.

Naši inženýři se připojí k jednotce přes její vlastní linku; poruchy odeslání mají přednostní směrování.

Uvedení do provozu zahrnuje živý test odeslání s platformou vašeho agregátoru.

Firmware zůstává aktuální bez poplatku, dokud jednotku vlastníte – včetně záplat OCPP a ISO 15118.

Chyby, které stojí VPP výnosy

Špatně: Podepsání smlouvy o agregátoru před kontrolou místního měření jednotky. Vpravo: potvrďte měřič a cestu dat vyúčtování během uvádění do provozu, nikoli po prvním sporu o fakturu.

Špatně: Nechat plán odeslání vyčerpat každé vozidlo, aby se vyprázdnilo. Vpravo: nastavte minimální hodnotu agregátoru (například 20 % SOC) a udělejte ji v pravidlech platformy nesmlouvavou.

Špatně: Předpokládám, že odezva je okamžitá. Vpravo: jednotka reaguje v sekundách až minutách v závislosti na programu; navrhněte svou nabídku podle skutečné doby rampy.

Špatně: Spuštění V2G a rychlé nabíjení současně na jednom transformátoru. Vpravo: použijte řízení zátěže, aby se okna nabíjení a vybíjení nikdy nepřekrývala.

Špatně: Ignorování ustanovení o degradaci baterie v záruce vozidla. Vpravo: zdokumentujte použití V2G a potvrďte pozici OEM před registrací flotily.

Zpětná vazba od partnerů gridu a agregátoru

Agregátor v Německu sdružuje jednotky o výkonu 180 kW na 40 místech skladů do nabídky regulace frekvence 7,2 MW. Operátor říká, že jednotky udrží nastavenou hodnotu v rozmezí několika procent a ustálí se správně; skutečnou bolestí byl první měsíc srovnávání měřidel a dat, který jejich tým vyřešil stažením vlastních protokolů jednotky.

Autobusové depo v Dubaji přihlásilo čtyři letouny AF-DC-180 do programu ořezávání špiček na letní klimatizační špičku v emirátu. Blok o výkonu 720 kW snížil dovoz depa během poledního okna asi o 30 % a operátor zaznamenal, že skříně zvládaly okolní teplotu 48 °C bez snížení výkonu. Jejich reptání: displej je pouze v angličtině, což by jejich pracovníci údržby upřednostňovali v arabštině.

Logistický uzel v Kazachstánu využívá jednotky jak k rychlému nabíjení kamionů na dlouhé vzdálenosti, tak k poskytování zálohy ve slabé regionální síti. Degradace baterie byla první otázkou představenstva; po roce plánovaných 30-40% vybití, diagnostická data vozového parku ukazují ztrátu kapacity v rámci běžného jízdního rozsahu OEM. Jejich komentář: Depeše platformy je to, co přesvědčilo finanční výbor k obnovení.

Nejčastější dotazy ke službám mřížky

Otázka: Jakou hodnotu sítě má jedna 180kW jednotka?

A: Zhruba 180 kW dispečerního výkonu - dost pro 15-30 minutová regulační okna nebo 90-180 kWh energetický blok na relaci.

Otázka: Co je virtuální elektrárna?

Odpověď: Agregátor sdružuje mnoho malých aktiv, jako jsou nabíječky V2G, do jedné nabídky v rozsahu MW, kterou může provozovatel sítě odeslat.

Otázka: Zničí V2G baterii vozidla?

Odpověď: Reálné studie a protokoly našich zákazníků ukazují mírné, zvládnutelné zhoršení, když je omezena hloubka a frekvence – limity stále určují vlastní záruční podmínky vozu.

Otázka: Jak přijímá kontrola platformy odeslání?

A: Po Ethernetu nebo celulární síti přes OCPP nebo platformu AMPPAL – jednotka provádí nastavené hodnoty automaticky, bez zásahu řidiče.

Otázka: Může AF-DC-180 nabíjet a vybíjet ve stejný den?

A: Ano - to dvojí clo je celý obchodní případ: nabít ráno, odeslání ve večerní špičce.

Otázka: Které trhy platí za V2G?

A: Programy regulace frekvence, kapacity a špičky existují v Německu, Spojeném království, částech USA a Austrálii; zkontrolujte aktivní programy vašeho agregátoru.

Otázka: Co když operátor sítě odešle, zatímco flotila potřebuje opustit?

A: Platforma může zadržet vozidla pod uživatelem nastavenou podlahou SOC; potřeby řidičů převyšují příjmy v pravidlech.

Otázka: Je 180kW jednotka přehnaná pro normální sklad?

A: Pokud si holíte pouze vlastní špičku, často stačí 120 kW. 180 kW se vyplatí, když záleží na rychlém nabíjení vozového parku a výnosech z expedice.
