120kW komerční nabíječka DC EV s digitálním displejem pro veřejné stanice

Vyrobeno pro 480V panel: 120kW nabíječka pro komerční místa v Severní Americe

Severoamerické komerční budovy jsou zapojeny pro třífázové napětí 480 V a nabíječka, která tuto skutečnost ignoruje, vytváří náklady na transformátor, na které nikdo nemá rozpočet. AF-DC-120-Y-B-M-4-H odebírá přímo AC480V±10% při 45-65Hz, takže většina maloobchodních, průmyslových a smíšených provozoven v USA a Kanadě jej může napájet ze stávajícího panelu bez přidání redukčního transformátoru.

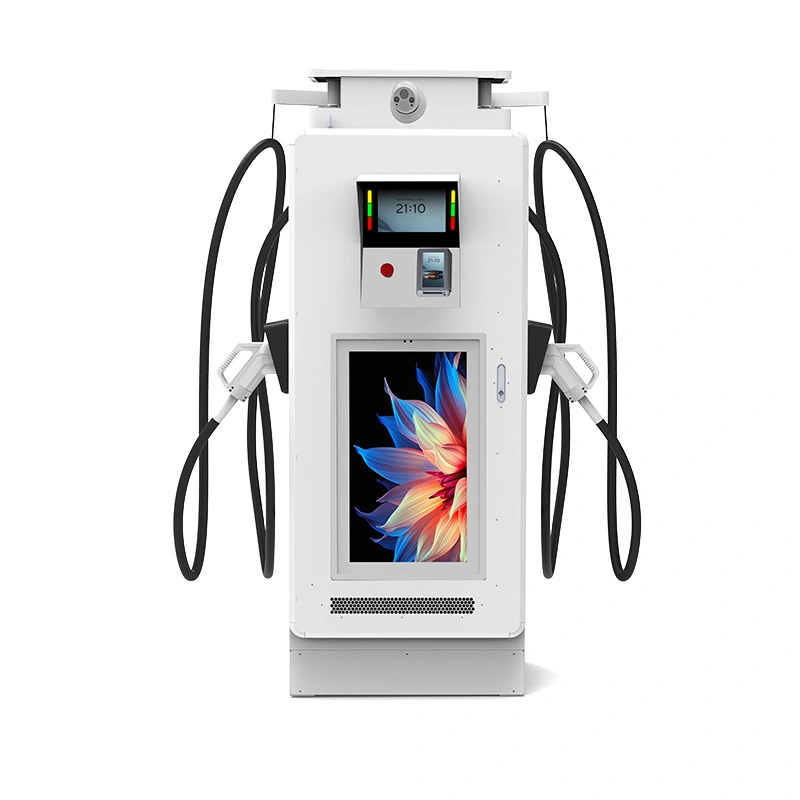

Také omezuje hluk na 60 dB – zhruba 5 dB pod typickými DC skříněmi – což je důležité u nemovitostí, pozemků sousedících s byty a komerčních čtvrtí, které běží celou noc. 32palcový displej s rozlišením 1 920 × 1 080 na přístrojové desce zvládne obsah vašich médií nebo značky, ale elektrický příběh je to, co dělá tento model odlišným.

Špičková účinnost je 95 %, krytí IP54 a výstup CCS1 pokrývá 0-250A. Jde o 120kW stroj, kterému se dá snadno říct ano na servisním vstupu a displej časem zaplatí část instalace.

Proč záleží na vstupu 480 V a 60 dB stropu na hranici majetku

Žádný snižovací transformátor: 480V služba napájí jednotku přímo, což šetří náklady, podlahovou plochu a ztráty dalšího stupně konverze.

Širokofrekvenční vstup 45-65Hz toleruje slabší rozvodné sítě a výkon generátoru během fází výstavby, což je skutečná výhoda na místech s nestabilním napájením.

Strop 60 dB – přibližně na úrovni běžné konverzace – zajišťuje pohodlí sousedů a personálu nočních směn.

Rychlost ventilátoru se řídí zatížením a teplotou, místo aby běžel na plný výkon ze zásuvného modulu, což snižuje hluk i plýtvání energií během 24hodinového cyklu.

Tepelné odlehčení chrání elektroniku při 50 °C žáru, zatímco výkon 120 kW poctivě drží za normálních podmínek.

32palcový displej stále plní svou mediální práci – reklamy, informace o stanici nebo smyčku vaší značky – prostřednictvím stejného vzdáleného portálu s obsahem.

Technické specifikace

Tovární specifikace AF-DC-120-Y-B-M-4-H přesně tak, jak byla dodána.

Stránky, které potřebují jak hlasitou viditelnost, tak tiché noci

Rozvoj se smíšeným využitím: maloobchod na úrovni ulice s byty výše – nabíječka běží celou noc, aniž by vyvolala stížnosti na hluk.

Americké a kanadské obchodní řetězce: 480V panely jsou již na místě, takže jednotka přechází na stávající službu.

Kancelářské a hotelové garáže: 20–40 minutové sezení při výkonu 120 kW se během pracovního dne zastaví.

Městské pozemky v blízkosti obytných bloků: tlumená obrazovka a 60dB strop udržují lokalitu přátelskou k sousedům i během nočních sezení.

Fleetová skladiště na průmyslových 480V službách: jeden panel napájí nabíječky a stávající vybavení obchodu.

Kongresová centra a místa konání akcí: Displej nese sponzorské zprávy během představení a 120 kW otáčí auta mezi jednotlivými zasedáními.

Jak stroj převádí 480 V na stejnosměrné — bez hučení

Vstupní stupeň usměrňuje AC480V třífázově na mezilehlou DC sběrnici, poté vysokofrekvenční měniče sníží výkon na napětí, které vozidlo požaduje. Širokopásmové spínací moduly jsou důvodem, proč má jednotka 95% špičkovou účinnost při tomto vstupním napětí, což je těžší, než se zdá – vyšší vstupní napětí zužuje spínací rezervy.

Příběh hluku je o chlazení, ne o konverzi. Ventilátory jsou řízeny teplotou a většinu času běží na částečnou rychlost; pouze trvalé těžké zatížení je tlačí k plným otáčkám. To je praktický rozdíl mezi 60dB jednotkou a 65dB skříněmi běžnými v této třídě.

OCPP 1.6/2.0 přenáší data relací, vzdálenou diagnostiku a aktualizace firmwaru, zatímco na displeji běží vlastní zdroj obsahu. Oba systémy se hlásí do jednoho záznamu stanice ve vašem backendu.

Testování, které podporuje tvrzení o 60 dB a známky elektrické bezpečnosti

Akustický tlak se měří ve vzdálenosti 1 metr od skříně při plném zatížení a zaznamenává se do protokolu o zkoušce jednotky, takže údaj 60 dB je ověřitelný, není to odhad z brožury.

Typové schválení CE a TUV se vztahuje na kompletní jednotku; Pro exportní soubory jsou k dispozici elektrické zprávy UL a CB.

96hodinový test solným sprejem na kryt a těsnění rámečku displeje.

Testy izolace a přepětí na vstupním stupni AC480V v celém pásmu 45-65Hz.

48hodinové vypalování při plném zatížení zaznamenává hluk, teplotu a elektrické údaje podle sériového čísla.

Moduly jsou dimenzovány na -30°C až +55°C; kompletní jednotka je specifikována pro -25°C až +50°C.

Od cívky k bedně: Vytvoření skříně připravené na 480 V

Krok 1. Ocelové svitky jsou řezány laserem a roboticky svařovány na linkách FANUC.

Krok 2. Ohraňovací lisy TRUMPF tvoří panely; následuje práškový lak a vytvrzení.

Krok 3. Vstupní stupeň 480 V — stykače a svodiče přepětí — je zapojen do AC vedení s řízením momentu.

Krok 4. Moduly usměrňovače a podsestava displeje jsou namontovány na stejnosměrné vedení.

Krok 5. Sestava chlazení, ventilátory, potrubí a teplotní čidla jsou nainstalovány a utěsněny.

Krok 6. Testování při plné zátěži při 120 kW zaznamenává účinnost, účiník a hluk na jednotku.

Krok 7. 48hodinové vypalování cyklů nabíjení a přehrávání obrazovky dohromady.

Krok 8. Konečná kontrola a přeprava; závod do roku 2024 dodal více než jeden milion kusů.

Přizpůsobení 120kW zobrazovací jednotky vašemu servisnímu vstupu

Uveďte tuto jednotku, pokud je vaše pracoviště v Severní Americe s komerční službou 480 V nebo na jakémkoli trhu s třífázovým 480 V. 120 kW je praktická střední třída: plné nabití většiny osobních elektromobilů za 25–45 minut, bez požadavků na napájení skříní s výkonem 160 kW a více. Poskytuje vám také druhý zdroj příjmů přes obrazovku, aniž by to komplikovalo elektrickou instalaci.

Nekupujte jej pro místo s pouze 208V nebo 230/400V službou. Tato vstupní varianta je pevně nastavena na 480 V a přidání transformátoru zmaří celý bod – požádejte nás o variantu 380 V, pokud je to vaše síť.

A pokud má web ložnice přímo nad nádvořím, rozpočet realisticky: i 60 dB je slyšitelných uvnitř v noci. Naplánujte si zvukovou bariéru nebo plán nočního vypnutí napájení, než sousedé podají první stížnost.

Co AMPPAL nabízí, co místní distributoři ne

Přímé výrobní ceny od Yueqing s certifikáty CE, TUV, UL a CB v balíčku nabídky.

15–20 pracovních dnů dodání po schválení výkresu; MOQ z jednoho kontejneru.

OEM/ODM: vaše značka na skříni a na spouštěcí obrazovce displeje.

Sami provozujeme více než 200 stanic, takže inženýrská zpětná vazba z provozních smyček se vrací zpět do návrhu.

2letá záruka na náhradní panely a moduly dodané do 5 pracovních dnů.

Balení a expedice 120kW jednotky pro pracoviště v USA

Skříň se dodává nastojato v bedně s ocelovým rámem o rozměrech 1800 × 750 × 690 mm. Displej je pokrytý pěnou a překližkou a sestava CCS1 je uložena v polstrovaném vnitřním boxu.

Přepravky mají kapsy na vidličky a čtyři zvedací body; plán bedny je součástí nabídky, takže váš speditér může naplánovat kamion z přístavu na místo. Jednotka se vždy pohybuje vzpřímeně, což udržuje vnitřní sběrnice a těsnění displeje neporušené.

Podmínky jsou FOB Ningbo nebo CIF do amerického nebo kanadského přístavu. Faktura, balicí list, konosament, osvědčení o původu a zkušební protokoly jsou vystaveny do 3 pracovních dnů od nakládky.

Záruka, náhradní díly a podpora po přistání jednotky

Standardní 2letá záruka na moduly, ovladač, displej a chlazení.

Náhradní napájecí moduly a panely skladem; křížová výměna do 5 pracovních dnů.

Vzdálená diagnostika OCPP pro chyby, firmware a chování ventilátoru.

Podpora při uvádění do provozu prostřednictvím videohovoru pro začínající instalátory.

Čtvrtletní kontrolní seznam údržby zahrnující kontroly filtrů, ventilátorů a točivého momentu.

Poznámky k instalaci pro lokality 480 V a sousedství se smíšeným využitím

Špatně: napájení jednotky z 208V panelu a očekávání plného výkonu. Vpravo: poskytněte AC480V±10% třífázový na servisním vstupu.

Špatně: za předpokladu, že jednotka je pouze 50 Hz. Vpravo: akceptuje 45-65Hz, ale před připojením napájení potvrďte místní frekvenci na typovém štítku.

Špatně: umístění skříně ke stěně s ventilátory směřujícími do rohu. Vpravo: dodržujte vzdálenost uvedenou v instalační příručce, aby ovládání ventilátoru fungovalo tak, jak bylo navrženo.

Špatně: nucení ventilátorů na vysoké otáčky po horkém dni. Vpravo: nechte je regulátorem snížit; nucená rychlost pouze plýtvá energií a přidává hluk.

Špatně: ignorování vyvážení fází ve sdílené službě. Vpravo: před uvedením do provozu nechte elektrikáře ověřit zatížení ve třech fázích.

Zpětná vazba od operátorů, kteří se starají o decibely

Dodavatel v Houstonu, Texas, USA instaloval dvě jednotky na obchodním náměstí na začátku roku 2025. Hlavní starostí správce nemovitosti byl hluk z vedlejšího bytového domu; po třech měsících byla jedinou zaznamenanou stížností jas obrazovky ve 23:00, což noční rozvrh napravil tentýž týden. Nabíjecí strana od té doby nepotřebuje zavolat servis.

Majitel nákupního centra v kanadském Torontu napájí jednotky z 480V panelu nákupního centra a zcela ušetří náklady na transformátor. Elektrikář potvrdil fázové zatížení při uvádění do provozu; jejich jedinou výhradou je, že se šablona displeje chvíli naučila, zatímco nabíjecí strana fungovala osm měsíců čistě.

Vývojář ze Seattlu v USA umístil jednotku do garáže pro různé účely, kde maloobchodní nájemce chtěl reklamní obrazovku. Nájemce uvádí, že ve své hlukové studii vydržel strop 60 dB a nyní plánuje jednotky pro další dvě nemovitosti; malá stížnost je, že kabel CCS1 je v zimě tužší, než se očekávalo, což je záležitost pláště kabelu, nikoli chyba nabíječky.

Nejčastější dotazy: Vstup 480 V, limity hluku a výstup 120 kW

Otázka: Může tato jednotka běžet na 380V evropské napájení?

Odpověď: Ne, tato varianta je pevně nastavena na AC480V±10%. Pokud je vaše síť 230/400V, požádejte o verzi 380V.

Otázka: Jaká je skutečně hlasitost 60 dB?

Odpověď: Přibližně na úrovni běžné konverzace, měřeno ve vzdálenosti 1 metr od skříně při plném zatížení.

Otázka: Zhoršuje se hluk v noci?

A: Pouze pokud to vyžaduje zátěž a teplo; rychlost ventilátoru se řídí teplotou, ne hodinami.

Otázka: Jakou velikost podavače potřebuje 120kW jednotka při 480V?

A: Přibližně 150 A na fázi při plném zatížení před rezervou; váš technik by měl dimenzovat jistič s prostorem pro náběh a budoucí doplňky.

Otázka: Přispívá 32palcová obrazovka k hluku?

Odpověď: Ne, panel je pasivně chlazený a zcela tichý v kteroukoli hodinu.

Otázka: Je vyžadován transformátor?

Odpověď: Ne, pokud má váš web třífázové napětí 480 V; jednotka je navržena pro přímé připojení k takové službě.

Otázka: Na co se vztahuje záruka?

A: 2 roky standard, pokrývající výkonový stupeň, displej a chladicí systém.

Otázka: Můžeme jej nainstalovat v Kanadě?

Odpověď: Ano, 480 V je tam standardní a certifikační dokumenty jsou dodávány s jednotkou.
