40kW komerční integrovaná nabíjecí stanice DC EV pro veřejné parkoviště

Co je tato nabíječka a kde má žít

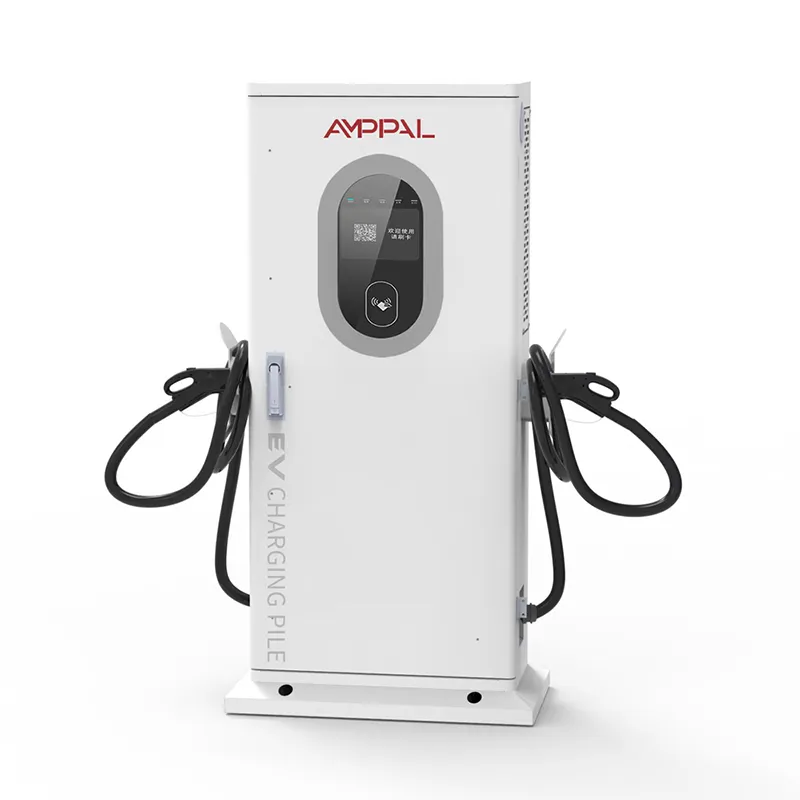

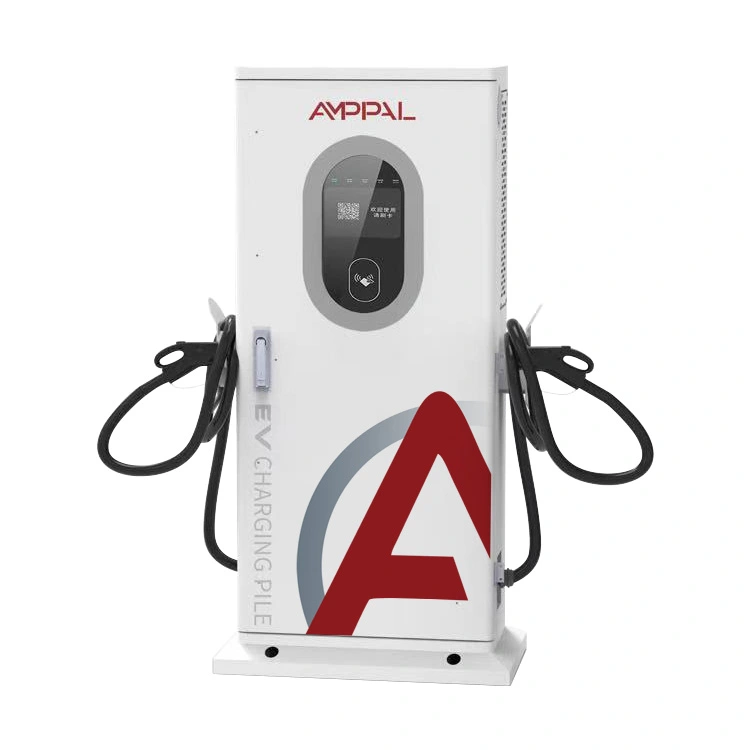

Slaný vzduch, pouštní horko, mrazivé noci – prostředí, která zabíjejí levné nabíječky, jsou přesně tam, kde byl AF-DC-040-Y-B-O-3/4/5-H navržen tak, aby zůstal naživu. Jedná se o stojací integrovanou DC rychlonabíječku ve skříni 1517 x 650 x 300 mm se základnou, s výkonem 40 kW na 200-1000 VDC až do 100 A na AC380 V +/- 15 %.

Nikdo nekupuje 40kW jednotku, protože je okouzlující. Pokrývá pracovní den skutečných zákazníků – taxi, dodávky, dojíždějící – bez placení za energii, kterou nikdy nevyužijí. Rozhodující otázkou není cena nálepky.

Proč tato jednotka stojí méně než 5 let

Ocelová skříň s práškovým nástřikem v IP54: prachotěsná a odolná proti stříkající vodě, takže pobřežní sůl a silniční nečistoty napadají lak místo elektroniky.

Jednotka zvládá -25 C v zimě a +50 C v létě a plynule snižuje výkon namísto umírání - logika chrání moduly.

96hodinové testování solné mlhy na vzorku z každé výrobní šarže – stejný standard jako pro námořní zařízení.

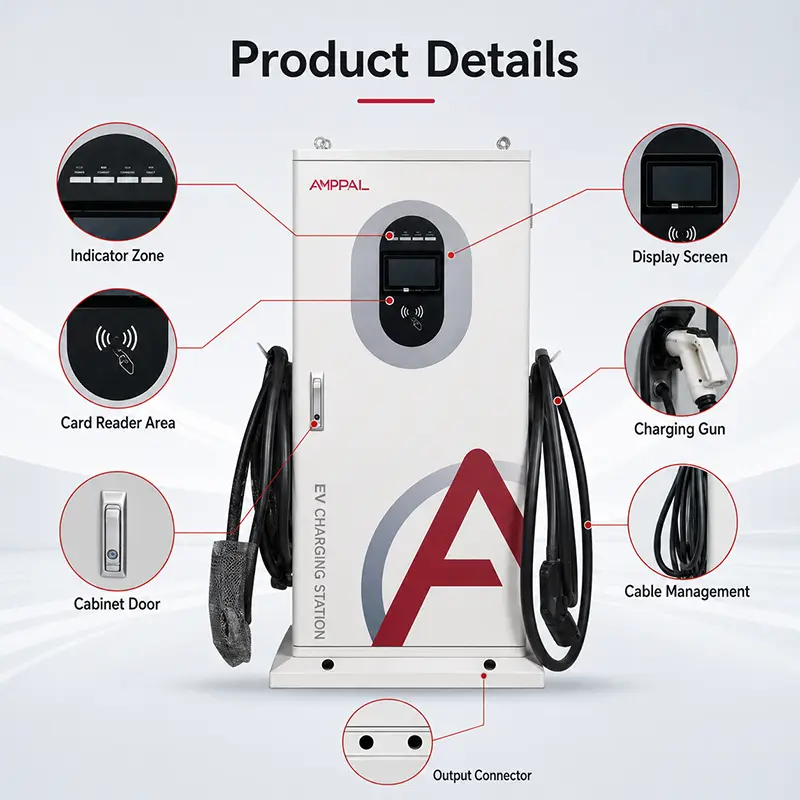

Opotřebitelné díly – pistole, ventilátory, filtr, síto – jsou zásuvné moduly, které může místní elektrikář vyměnit na místě.

Náhradní díly jsou skladem 8+ let a díly, které se opotřebovávají, jsou ty levné, ne drahé.

Špičková účinnost 95 % a logika pohotovostního režimu: jednotka sedící mezi relacemi spotřebovává přibližně tolik jako několik LED žárovek.

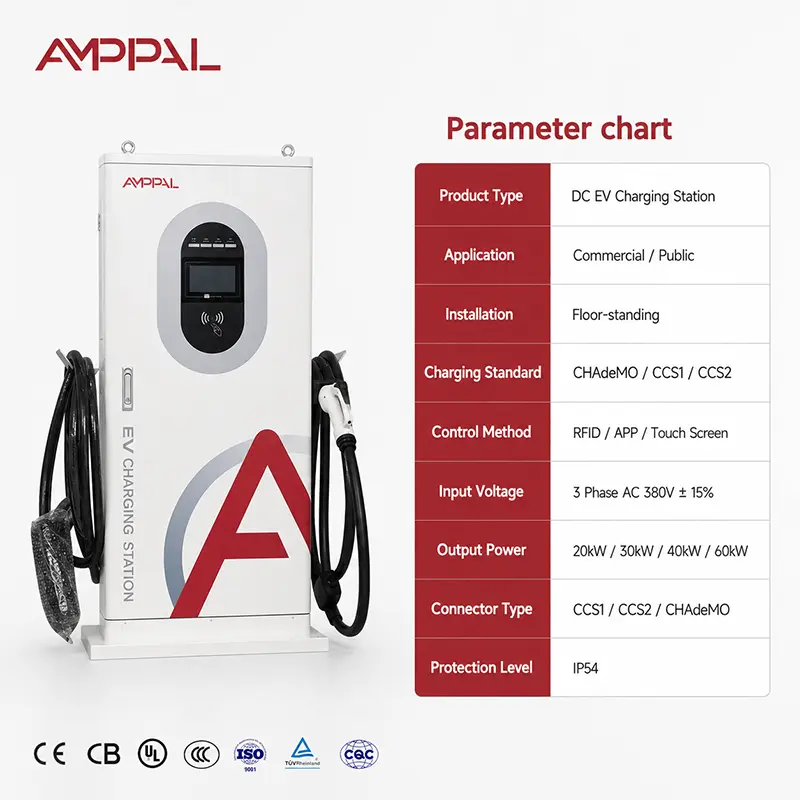

Technické specifikace - 40kW Model AF-DC-040-Y-B-O-3/4/5-H

Kde má 40 kW smysl - Pět skutečných míst

Pobřežní čerpací stanice v okruhu 500 m od mořské vody – příběh o solné mlze je zde nejdůležitější a práškový lak si své náklady vydělá už za rok dva.

Pouštní dálnice v Perském zálivu, kde odpolední kabinetní teploty překračují 60 °C a dvě léta přežijí pouze vysokoteplotní jednotky.

Horské průsmyky a mrazivá skladiště až do -25 C – jednotka začíná tam, kde uvíznou tenčí konstrukce.

Letištní a hotelové garáže, kde auta stojí 2-6 hodin a 40 kW naplní většinu baterií bez úplného rychlého nabití.

Průmyslové parky s dodávkami a vozy pro zaměstnance – jedna 40kW jednotka udržuje skromný vozový park v pohybu bez modernizace transformátoru.

Jak to design udržuje naživu

Teplo je skutečný nepřítel. Vzduch vstupuje nízko zepředu, prochází přes výkonové moduly a vystupuje nahoře – rovná komínová cesta, která funguje i u zdi. Řídicí deska nepřetržitě sleduje teplotu modulu; pokud se skříň zahřeje, nabíječka se plynule sníží, místo aby relaci upustila.

Kryt dělá druhou polovinu práce. Práškové lakování je vypalované, nestříkané za mokra, takže odolává třískám, které způsobují štěrkové vozy a vozíky. Těsnění kolem obrazovky a dveří jsou stlačená, nikoli přilepená, a proto krytí IP54 drží i po letech otevírání.

Za třetí, opotřebitelné díly jsou levné díly. Ventilátor, filtr nebo clona stojí zlomek nové nabíječky a jedna malá krabička náhradních dílů udrží dvě nebo tři jednotky zdravé - žádné cesty do servisního střediska.

Certifikáty, testy a evidence šarží

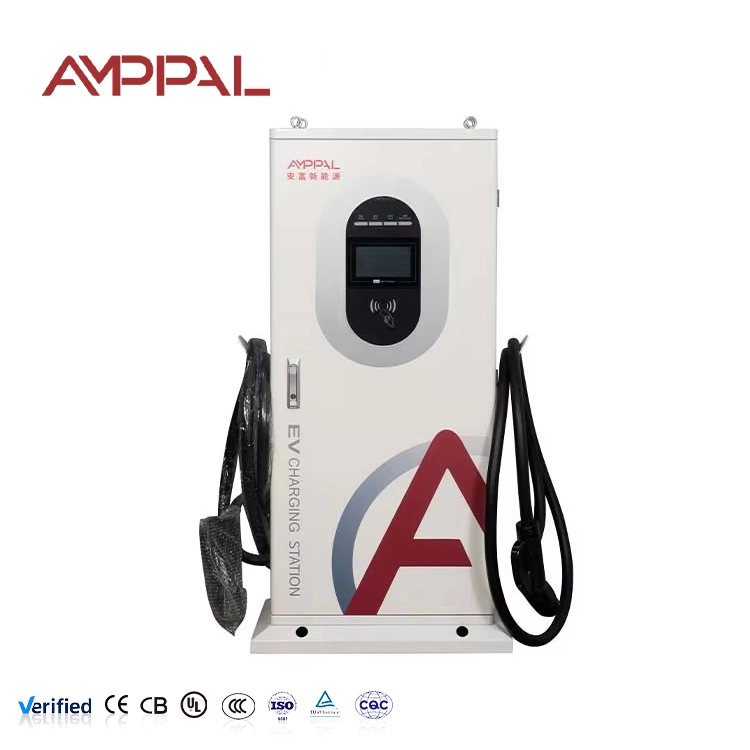

Certifikáty, které můžete předat do výběrového řízení: CE, TUV, CB, plus CCC v tuzemsku a UL na vyžádání pro Severní Ameriku.

IP54 je ověřeno interním testováním prachu a stříkající vody, které se nepředpokládá z datového listu.

Solný sprej běží 96 hodin na každém vzorku šarže – zachycuje špatnou vrstvu dříve, než se dostane k vašemu pobřeží.

Každá jednotka provádí studený start -25 C a 24hodinový provoz při plném zatížení při okolní teplotě 40 C, přičemž teplotní protokol je uchováván na jednotku.

Kalibrační certifikát měřiče je dodáván s jednotkou, takže vaše první faktura pro řidiče spočívá na ověřeném odečtu.

Od ocelové cívky po nabíječku Crated: 8 kroků

Řezání a skládání probíhá na CNC děrovacích a laserových linkách sdílených s robotickými buňkami FANUC a TRUMPF.

Práškový lak se vytvrdí a poté vzorky ze stejné šarže vstupují do 96hodinové komory se solnou mlhou.

AC a DC sekce jsou sestaveny na samostatných linkách, takže nástroje se mezi nimi nikdy nekříží.

Kabeláž se řídí zdokumentovaným harmonogramem točivého momentu – každý výstupek je utažen na určitý počet, nikoli na dotyk.

Následují testy ochrany: přehřátí, přepětí a zemní spojení, přičemž každý je záměrně spuštěn na zařízení.

Jednotka přežije studený start -25 C, pak 24hodinový provoz při plné zátěži při 40 C s protokolovanou termikou.

Kontrolují se těsnění, těsnění dveří a kabelové průchodky; zkouška postřiku vodou IP54 se provádí ze šesti směrů.

Je vystaven kalibrační certifikát a jednotka je připravena k přepravě.

Průvodce dimenzováním: Je pro vás 40 kW tím správným tahounem?

Zvolte 40 kW, když vaši zákazníci zůstanou 30–90 minut a váš web je venku, vystavený nebo obojí. Je to sladké místo pro stanoviště taxíků, prodejny, hotelové nádvoří a skladiště, kde 30 kW působí pomalu a 60 kW dodává energii, kterou nikdo nepoužívá. Hodí se také pro většinu stávajících 380V přípojek, takže stavební práce jsou malé.

Teď ta upřímná část. Pokud každá relace musí skončit za méně než 30 minut, 40 kW je špatný nástroj – přejděte na 60 kW nebo vyšší. Pokud je vaším místem čistá krytá garáž bez počasí, platíte za IP54 a solnou mlhu, které nepotřebujete; nástěnná vnitřní jednotka stojí méně. A pokud běžíte 20 hodin denně při plné zátěži, kupte si sadu rozšířených náhradních dílů hned od prvního dne – pistole a ventilátory jsou oblečení, tečka.

Nákup přímo z továrny Yueqing

Od platby po odeslání: 3-5 pracovních dnů pro vzorky, 15-20 pro plnou nádobu.

Vzorová MOQ je jedna jednotka; Cena kontejneru začíná na 10 jednotkách a smíšené modely sdílejí kontejner.

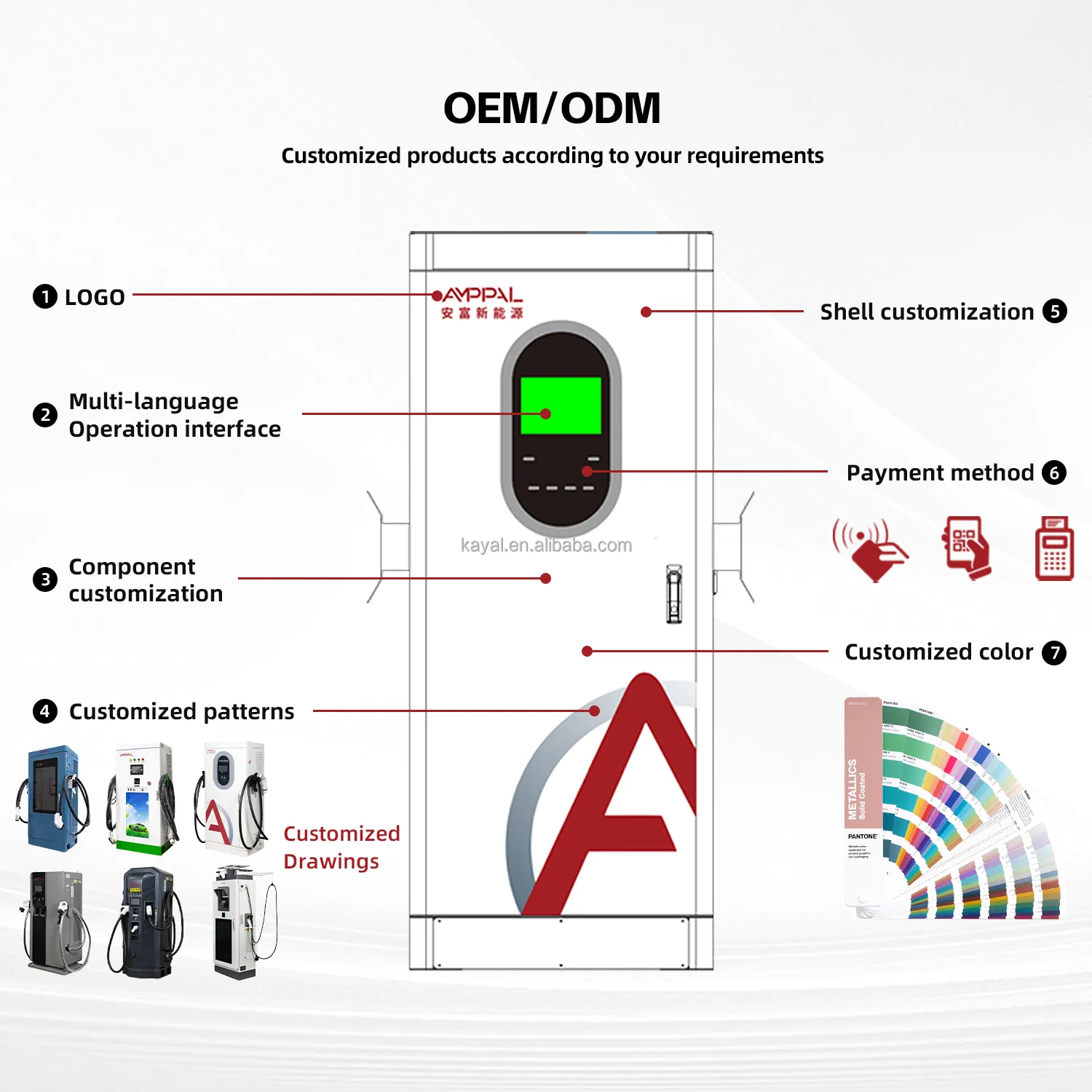

OEM a přizpůsobení: logo, barva skříně, integrace plateb a štítky napájení podle vaší specifikace.

Papírování zahrnuje fakturu, balicí list, nákladní list, certifikáty CE/TUV a zprávy o zkouškách plus prohlášení o shodě EU pro objednávky do Evropy.

AMPPAL dodal od roku 2014 více než 1 milion kusů a provozuje více než 200 stanic s vlastním vybavením – stojíme za zařízením, které denně používáme.

Jak jsou jednotky sestavovány a odesílány

Přepravka odpovídá půdorysu jednotky: dřevěný rám na čtyřcestné paletové základně s pěnovými rohovými bloky, utěsněnými proti vlhkosti pro oceánskou nohu. Kabel pistole je stočený a přivázaný, takže konektor při zatížení nikdy nevisí.

Jedna přepravka na paletovou pozici. 20stopý kontejner unese asi 10 jednotek, 40stopý vysoký krychle asi 24 ve směsi s nástěnnými modely. Každý kontejner je vyfotografován před zavřením dveří.

Obchodní podmínky jsou EXW Yueqing, FOB Ningbo nebo CIF doručené do vašeho přístavu. Pro evropské objednávky je přiloženo EU prohlášení o shodě.

Náhradní díly, opravy a provozní náklady

Dvouleté období pokrývá napájecí moduly, řídicí jednotku, obrazovku a chladicí systém. Rozpočet nad rámec: ventilátor nastavený kolem roku tři, montáž zbraní kolem roku čtyři na rušném místě.

Náhradní díly zůstávají na skladě 8+ let – obrazovky, pistole, ventilátory, filtry, ovládací desky – a většina odejde do týdne.

Vzdálené aktualizace firmwaru a podpora konfigurace OCPP 1.6/2.0, zodpovězené během jednoho pracovního dne e-mailem nebo WhatsApp.

Naše rada pro údržbu: čistěte sací filtr měsíčně na prašných nebo pobřežních místech, opláchněte sůl ze skříně v blízkosti moře, jednou ročně utahujte spoje.

Požádejte o pětiletou nabídku koše náhradních dílů: ventilátory, filtry, jedna obrazovka, jedna sestava pistole – rozpočet máte jednou, ne pokaždé, když něco selže.

Chyby pole, které vidíme (špatně / vpravo)

Špatně: přeskočení zemnící tyče, protože jednotka vypadá dobře izolovaná. Vpravo: nainstalujte správné uzemnění PE podle návodu; přepěťová ochrana funguje pouze tehdy, když je zemní cesta skutečná.

Špatně: nechat kabel táhnout po asfaltu, kde projíždějí vysokozdvižné vozíky. Vpravo: použijte kabelový hák nebo malý stojan a kontrolujte plášť měsíčně; střižená bunda se později stává opravou propadávající záruku.

Špatně: tlakové mytí skříně při otevřených dvířkách nebo zasunutých konektorech. Správně: omyjte se zamčenou jednotkou a zavřenými kryty, poté opláchněte sladkou vodou na pobřežních místech, abyste odstranili solný film.

Špatně: blokování horního výfuku vývěsním štítem nebo policí. Vpravo: vršek udržujte volný – proudění vzduchu komínem je celá strategie chlazení.

Špatně: Ponechání prasklé obrazovky v provozu několik týdnů. Vpravo: modul obrazovky vyměňte přibližně za 15 minut; prasklá obrazovka propouští vlhkost do dutiny HMI.

Zpětná vazba operátora z terénu

Distributor paliva ve Splitu v Chorvatsku (září 2025) provozuje tři bloky 40 m od Jadranu. Jeho verdikt: práškový lak vypadá stále jako nový i po dvou zimách solné mlhy, kde jeho předchozí značka za osm měsíců zrezivěla pod těsněním dveří. Jeho spravedlivá stížnost - těsnění dveří se špatně zavírá, když je nové; po několika týdnech změkne a nyní ho předmazáváme z výroby.

Těžební dodavatel v Karagandě v Kazachstánu (prosinec 2025) nabíjí vozidla na místě až na -22 C. Jednotky se startují a nabíjejí bez předehřívání, což jeho elektrikáře v této cenové hladině překvapilo. Jeho poznámka pro nás: dotyková obrazovka je pod -15 C pomalá, takže noční relace naplánuje na pevný čas a ponechává si den pro ruční použití.

Majitel hotelu v Dubaji ve Spojených arabských emirátech (březen 2026) porovnává faktury, nikoli technické listy: jedna 40kW jednotka plus náhradní obrazovka a pistole ho stály zhruba o 18 % méně za dva roky než jeho předchozí dvě levnější jednotky, které selhaly v horku a sežraly úspory v logistice oprav. Jeho reptání: filtr potřebuje měsíčně vyčistit prachem ze Zálivu, takže si kupuje filtry v krabicích po deseti.

FAQ – Trvanlivost, náhradní díly a provozní náklady

Q: Co přesně zaručuje IP54 v praxi?

A: Prachotěsné vnitřky a ochrana proti stříkající vodě z jakéhokoli směru - déšť, hadicový sprej, mořská sprška. Není ponorná; udržujte základnu bez stojaté vody.

Otázka: Jak dlouho trvá test solné mlhy a proč na tom záleží?

Odpověď: 96 hodin na vzorek z každé šarže. Jedna hodina se blíží týdnům pobřežní expozice, zachycující slabý povlak před odesláním.

Otázka: Bude jednotka pokračovat v nabíjení při okolní teplotě +50 C?

Odpověď: Ano, ale výstup se může progresivně snižovat nad přibližně 45 C, aby byly moduly chráněny - relace pokračuje se sníženým výkonem, místo aby se zastavila.

Otázka: Které díly se skutečně opotřebovávají a kolik stojí?

Odpověď: Ventilátory, filtr, sestava pistole a stínítko jsou položky běžného opotřebení – zásuvné moduly skladované 8+ let. Požádejte o cenovou nabídku na košík náhradních dílů na pět let.

Otázka: Vztahuje se 2letá záruka na pistoli a obrazovku?

A: Výrobní vady jsou pokryty; fyzické poškození v důsledku zneužití nebo vandalismu není. Proto doporučujeme mít na místě jednu náhradní pistoli a clonu.

Otázka: Jak často by se měl filtr čistit?

Odpověď: Normálně každé 1-3 měsíce, měsíčně v prašných nebo pobřežních lokalitách. Zanesený filtr zvyšuje teplotu a tiše snižuje účinnost.

Otázka: Mohu tuto jednotku spustit uvnitř?

Odpověď: Ano, ale zaplatili byste za venkovní otužování, které nepotřebujete; naše nástěnné vnitřní modely stojí méně.

Otázka: Je výsledek 96hodinové solné mlhy k dispozici pro mé výběrové řízení na projekt?

Odpověď: Ano - protokoly o zkouškách šarže jsou vystaveny se zásilkou a na vyžádání je můžeme poskytnout jako dokumentaci k výběrovému řízení.
