60kW komerční stejnosměrná rychlá dobíjecí stanice pro elektromobily pro dálniční služby

Co je tato 60kW nabíječka a proč platba rozhoduje o její návratnosti investic

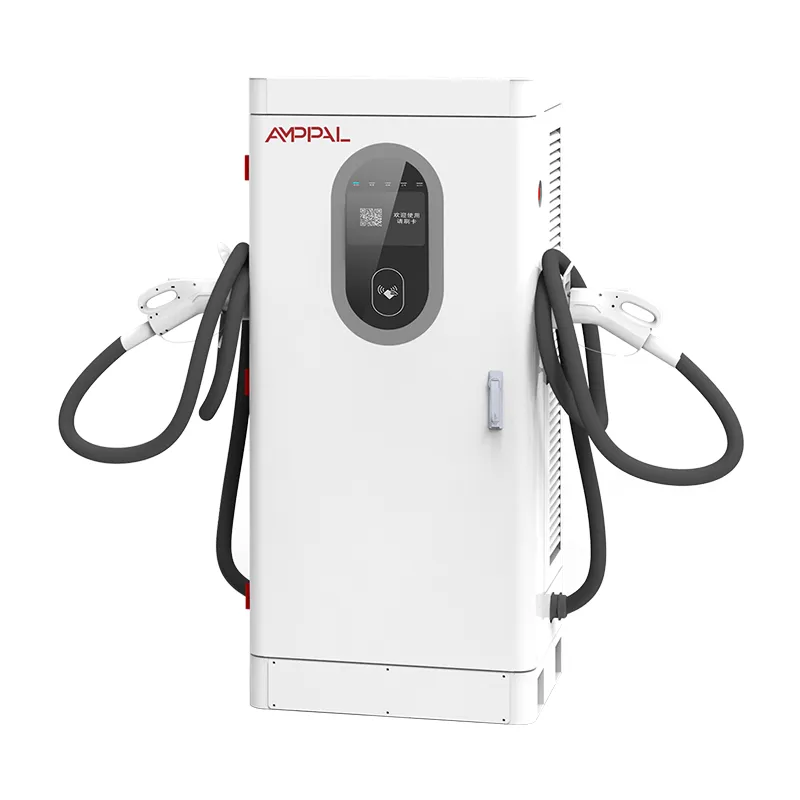

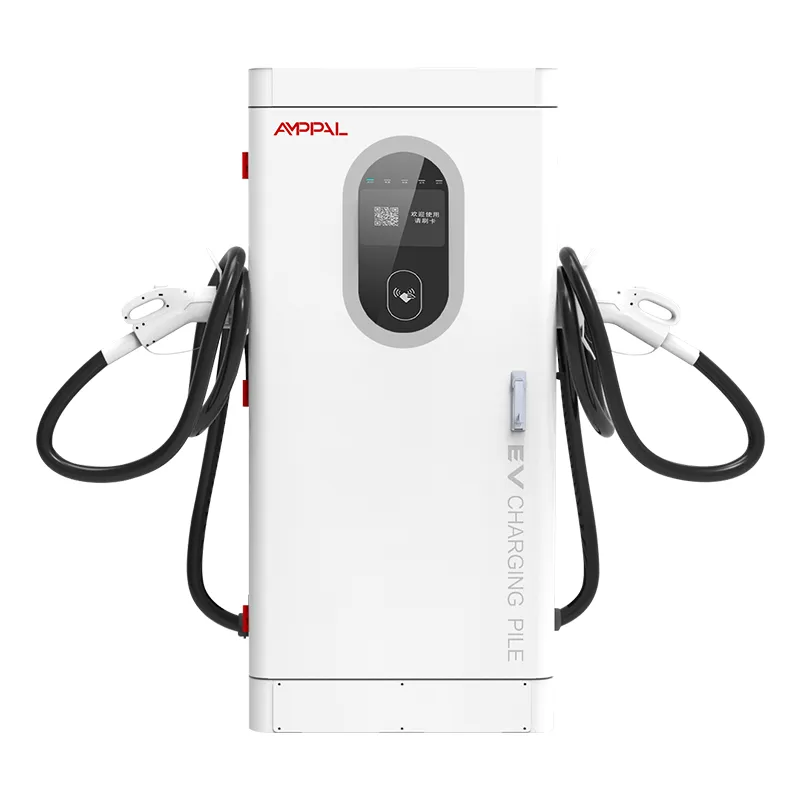

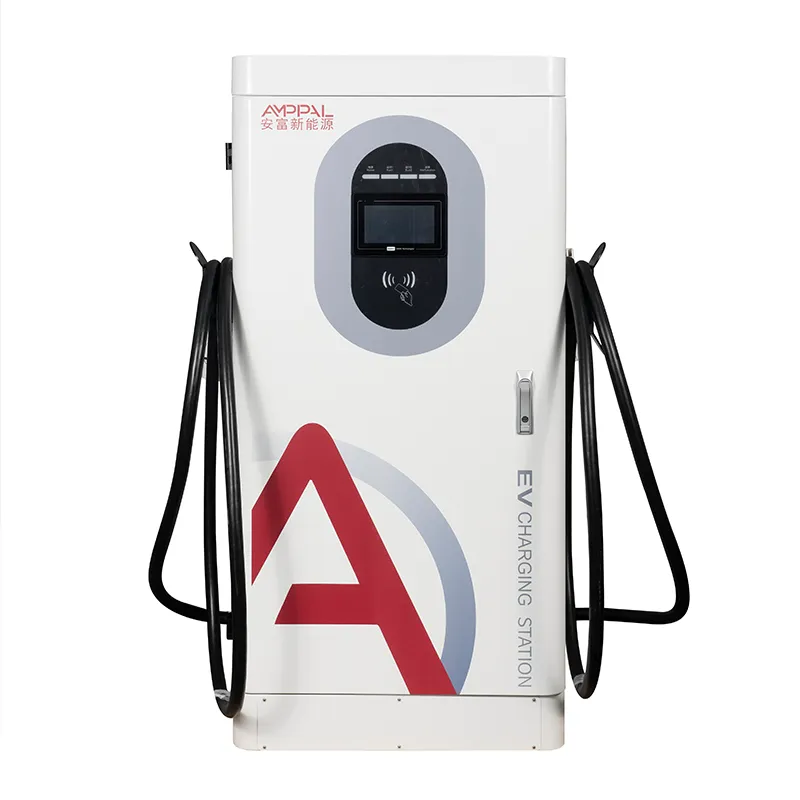

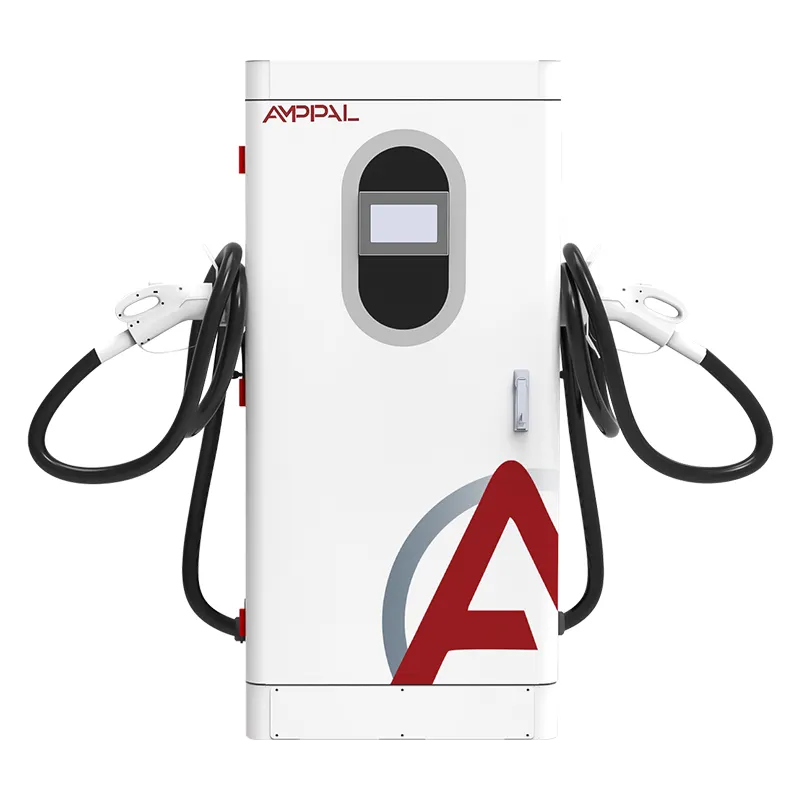

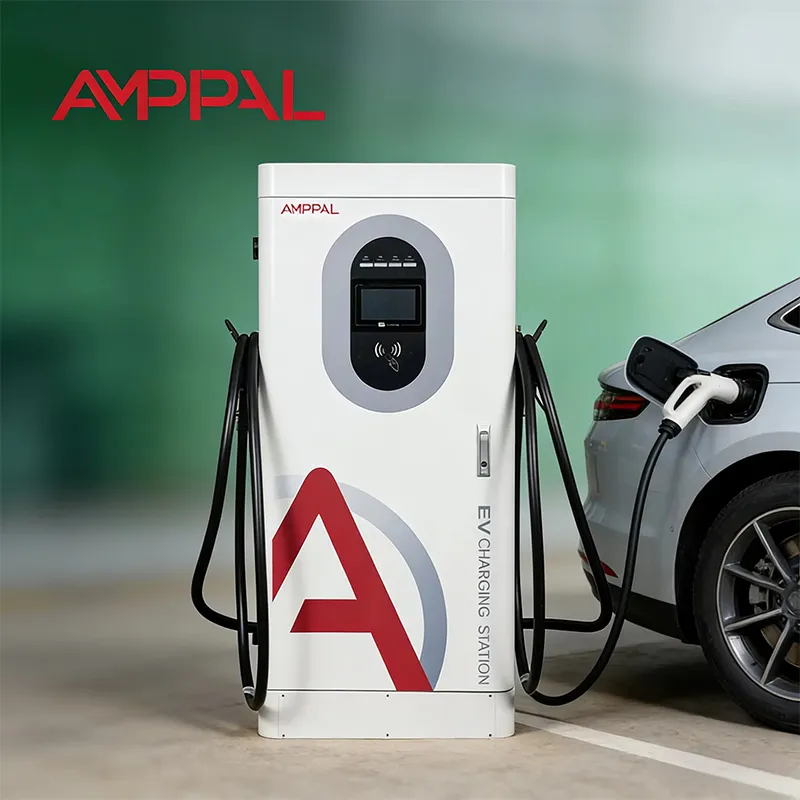

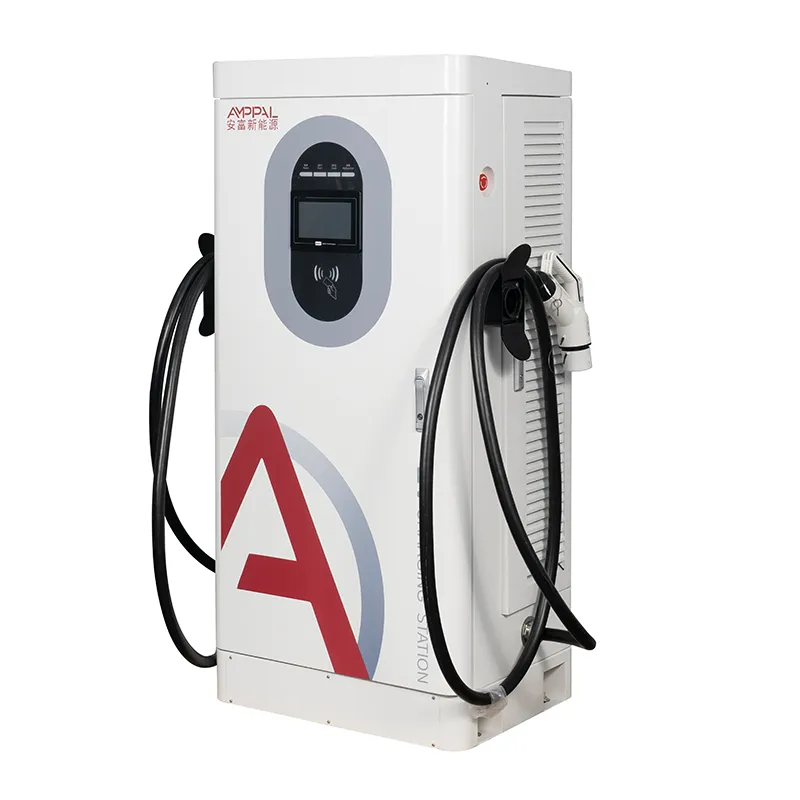

Nabíjecí stanice vydělává peníze pouze tehdy, když relace skončí platbou, která se zúčtuje – a to je část, o které většina 60kW technických listů nikdy nemluví. AMPPAL AF-DC-60-Y-B-O-4-H je stojací integrovaná stejnosměrná rychlonabíječka, 1620 x 750 x 560 mm, se čtyřmi způsoby, jak může řidič platit: kreditní/debetní kartou, skenování QR kódů, RFID karty a Plug & Charge.

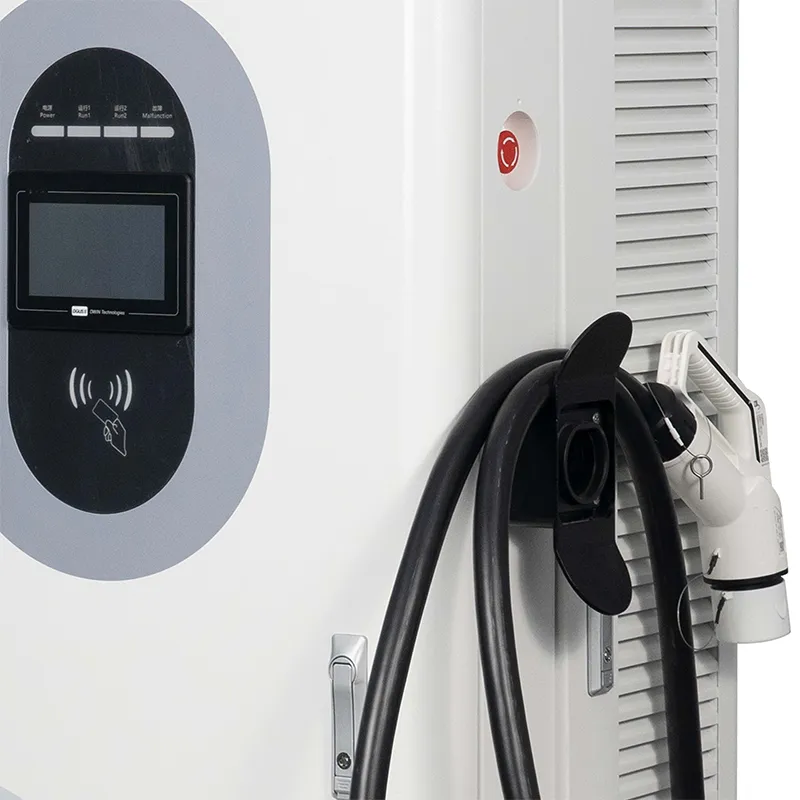

Pod platební vrstvou je umístěn výkonový stupeň 200-1000V stejnosměrného proudu s konstantním napájením od 300 do 1000V, takže auta 400V i 800V se nabíjejí téměř plnou rychlostí. Relace probíhá na 7palcové dotykové obrazovce; OCPP 1.6j přes Ethernet, 4G nebo WiFi přenese každou transakci do vašeho fakturačního softwaru.

Proč při 60kW tolik záleží na platbě? Vzhledem k tomu, že tyto stanice jsou umístěny v obchodech se smíšeným zbožím, na hotelových parkovištích a na malých komerčních místech, kde řidič není zajatým uživatelem vozového parku - pokud turista nemůže zaplatit metodou ve své peněžence, ztratíte relaci a výnos.

Čtyři způsoby, jak může řidič platit, a proč to vyhrává weby

Kartový terminál: akceptujte standardní platební terminály používané v sítích EU – vyměňte za model určený vaším nabyvatelem a kartové mandáty v Německu nebo Francii budou splněny.

QR na 7" obrazovce: řidiči skenují pomocí své místní aplikace – peněženky ve stylu Alipay v Perském zálivu, aplikace ve stylu GCash v jihovýchodní Asii – a brána, kterou si vyberete, vyřeší zbytek.

RFID: správce vozového parku rozdává řidičům karty a dostává jeden měsíční účet místo toho, aby proplácel platby za aplikace jednu po druhé.

Plug & Charge (ISO 15118): kompatibilní elektromobily se po připojení automaticky ověřují, obrazovka se vůbec nedotýká – metoda, kterou severoamerické sítě prosazují nejvíce.

Vypořádání OCPP 1.6j: Povolení, StartTransaction, StopTransaction a MeterValues ​​proudí do vašeho backendu CPO, takže se příjmy odsouhlasí bez ručního exportu CSV.

Špičková účinnost 95 % a krytí IP54 udržují stroj v zisku: menší tepelné ztráty, méně vnikání prachu, méně servisních výjezdů.

Technické specifikace

Kde trhy Card-First a QR-First nasazují tuto jednotku

Čerpací stanice a samoobsluhy v Německu, Francii a Chorvatsku, kde regulační orgány očekávají funkční čtečku karet vedle zástrčky.

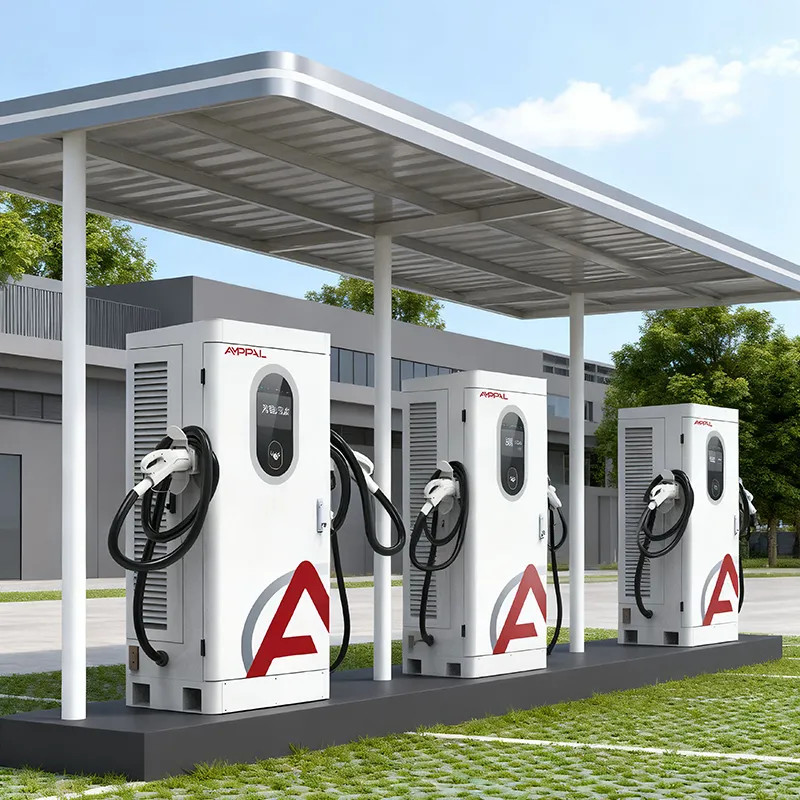

Nákupní centra a hotelová parkoviště ve Spojených arabských emirátech a Saúdské Arábii, kde dominují platební zvyklosti QR a skříň 1620 mm se vejde pod standardní baldachýn.

Parkování v resortu v Thajsku, Vietnamu a Indonésii, které slouží turistům, kteří mají na každé cestě jinou aplikaci.

Lehká vozová depa – dodávkové vozy a taxíky – kde manažeři vydávají RFID karty místo toho, aby hledali náklady na řidiče.

Městské pozemky a střechy supermarketů, kde jeden stroj musí uspokojit budoucí vozy Plug & Charge bez výměny hardwaru.

Tok plateb na backend, krok za krokem

Průběh relace: ovladač se připojí, autentizuje pomocí karty RFID, naskenuje aplikaci, klepne na kartu nebo zahájí nabíjení Plug & Charge, poté nabíječka spustí volání OCPP Authorize proti vašemu backendu. Pokud je odpověď ano, výkon se zvýší na požadované napětí vozidla uvnitř okna s konstantním napájením 300-1000 V a hodnoty MeterValues ​​jsou stlačeny, dokud StopTransaction neuzavře záznam.

Vypořádání zůstává čisté, protože nabíječka nikdy nezdražuje sama – váš backend ano. Nastavíte tarify pro konektor, časové okno nebo skupinu uživatelů a jednotka jednoduše hlásí naměřené kWh.

Žádný vlastní software? Hned po vybalení se spáruje s běžnými platformami OCPP a naši inženýři provedou váš IT tým při uvádění do provozu.

Certifikáty v souboru a co testujeme na šarži

Certifikáty: CE, CB, TUV, UL a CCC - kopie vázané na tento model na vyžádání.

Před odesláním běží každá jednotka 48 hodin při plném zatížení se zaznamenanými teplotami modulu a konektoru.

Vzorky uzavřeného prostoru jsou umístěny v 96hodinové solné komoře a procházejí zkouškami IP54; provozní pásmo je -25C až +50C.

Shoda s EN IEC 61851-1:2019 a EN IEC 61851-23:2014 zahrnuje 13 bezpečnostních funkcí.

Měření se kalibruje na náhodném vzorku každé šarže, takže účtované kWh odpovídají naměřeným kWh.

Uvnitř stavby: 8 kroků od cívky k bedně

Krok 1: CNC děrování, ohýbání a řezání 1,5mm ocelového krytu laserem na linkách sdílených s roboty FANUC.

Krok 2: Práškové lakování a vytvrzování; pro ověření se ze stejné šarže odebere vzorek solné mlhy.

Krok 3: AC vstupní stupeň a DC napájecí moduly postavené na samostatných linkách – oba se nikdy nekombinují.

Krok 4: Vstupní kontrola modulů SiC, konektorů a krytu čtečky karet.

Krok 5: Zapojení pomocí svorek řízených kroutícím momentem, poté vizuální kontrola kontroly na každém spoji.

Krok 6: 48hodinové vyhoření při okolní teplotě 40 C, výstupní protokolování, účinnost a stabilita komunikace.

Krok 7: Flash firmwaru, test OCPP 1.6j proti našemu serveru a funkční testy na všech čtyřech platebních cestách.

Krok 8: Balení, paletizace a fotoreportáž před odesláním.

Průvodce dimenzováním: Kdy si tato 60kW skříň zasluhuje své místo

Vyberte si AF-DC-60-Y-B-O-4-H, když vaše stránky očekávají převážně 400V osobní EV, jsou přijatelné relace 30-60 minut a vaší hlavní bolestí je vybírání peněz od řidičů. Maloobchodní, pohostinské a malé komerční weby odpovídají tomuto profilu a čtyři platební metody odstraňují nejčastější důvod, proč relace zemře.

Tento produkt není pro vás, pokud vaše stránky provozují 800V taxíky, které se musí otočit za méně než 20 minut – 120kW nebo 160kW jednotka tam vydělá více na stání. Je to také špatná volba pro síť čistě pouze pro aplikace, která nikdy nevyužije terminálový slot.

Stále se rozhodujete? Sdělte nám zemi, kombinaci vozidel a svého nabyvatele a my vám doporučíme konfiguraci – včetně toho, zda odeslat čtečku karet předinstalovanou nebo ponechat slot pro váš terminál.

Proč si operátoři objednávají spíše od nás než od prodejce

Vyjednáváte s výrobcem v Yueqing, ne s prostředníkem, který uvádí ceník někoho jiného.

OEM/ODM: vaše logo, vaše barva, vaše platební aplikace předkonfigurovaná – hardware, software a branding z jednoho závodu.

Standardní jednotky se dodávají za 15-20 pracovních dnů; OEM dávky přidávají 7–10 dní na umělecká díla a testování.

Zkušební objednávky od 1 jednotky pro nové trhy; ceny na úrovni kontejnerů, jakmile se model osvědčí.

Náhradní díly přepravují DHL/FedEx v rámci 2leté záruky a vzdálená diagnostika funguje na stejném propojení OCPP, které používáte při fakturaci.

Balení, nakládání a papírování, které s tím souvisí

Každá nabíječka se pohybuje v překližkovém pouzdře s pěnovými kolébkami kolem obrazovky a oblasti čtečky karet. Hmotnost skříně je zhruba 300 kg; přepravka přidá 60-80 kg a 40HQ pojme 10-14 přepravek v závislosti na uspořádání.

Standardně dodáváme FOB Ningbo nebo Shanghai; Lze domluvit CIF, CFR a DDP. Paletový diagram se před balením dostane k vašemu přepravci.

Přepravka obsahuje obchodní fakturu, balicí list, osvědčení o původu, kopie CE/TUV a průvodce integrací OCPP.

Záruka, náhradní díly a drobné písmo, které byste si měli přečíst

Dva roky na jednotce. Všimněte si, že platební terminál je také krytý - čtečky karet jsou součástí, kterou integrátoři nejčastěji předpokládají, že je vyloučena.

Náhradní díly odešlou společností DHL nebo FedEx do dvou dnů od potvrzení reklamace; Evropa je obvykle uvidí do 3–5 pracovních dnů.

Firmware a parametry OCPP se aktualizují vzdáleně přes síťové spojení; většina oprav nevyžaduje návštěvu webu.

Video uvedení do provozu pro první instalace: kabeláž, uzemnění a párování backendu zkontrolováno naživo s vaším technikem.

Roční údržba: dvakrát ročně vyčistěte vzduchové filtry, jednou ročně utáhněte vstupní svorky AC, udržujte oblast QR bez nálepek.

Poznámky k terénu: Špatně vs. Správně u stroje

Špatně: Namontovat skříň tak, aby terminál karty směřoval k přímému odpolednímu slunci, pak obviňovat čtečku. Vpravo: umístěte jej pod přístřešek; obrazovka a terminál zůstávají čitelné a chladné.

Špatně: Sdílení místního transformátoru se svařovacími stroji a kompresory. Vpravo: dejte nabíječce vlastní jistič a ponechte vstup uvnitř AC380V +-15%, což širokopásmová konstrukce toleruje.

Špatně: Ponechání nálepky přes QR kód. Vpravo: kontrolujte oblast skenování každý týden – mrtvý QR zabije více relací než přerušený kabel.

Špatně: Vytahování síťové zástrčky, protože selhala jedna aktualizace firmwaru. Správně: nejprve nám zavolejte; většina problémů s aktualizací se vrátí během několika minut přes odkaz OCPP.

Špatně: Předpokládám, že Plug & Charge funguje na každém EV. Vpravo: potřebuje vozidlo splňující normu ISO 15118 a povolený backend; RFID a karta zůstávají univerzální rezervou.

Tři kupující, tři trhy, skutečná zpětná vazba

Prodejce pohonných hmot v Chorvatsku nahradil tři nabíječky pouze pro aplikace jednotkami AF-DC-60-Y-B-O-4-H na dvou dálničních nájezdech v březnu 2025. Platby kartou během jednoho měsíce vyskočily z nuly na 40 % relací a jejich účetní stahuje zprávy o vypořádání z backendu namísto odpovídajících tabulek. Jejich stížnost: 7" obrazovka v létě rychle sbírá otisky prstů.

Hotelová skupina v Dubaji nainstalovala osm jednotek ve dvou nemovitostech, přičemž se spoléhala především na QR platby. Na recepci byly RFID karty užitečné pro vozidla zaměstnanců. Vedoucí údržby poznamenává, že skříň je těžké přemístit - naplánujte místo před nalitím betonu.

Taxi družstvo v Malajsii provozuje šest jednotek ve svém depu s RFID flotilovými kartami. Průměrná relace je 42 minut na 400V taxících a odsouhlasení příjmů proběhlo z týdenního na reálný čas. Smutek: Řidičům se v noci zdálo, že pípnutí na konci relace je příliš hlasité, a operátor jej spustil ze zadní části.

FAQ

Otázka: Může tato nabíječka přijímat platby kartou v každé evropské zemi?

Odpověď: Kabinet přijímá standardní platební terminály používané v sítích EU; soulad s místními pravidly (např. německým zákonem o kalibraci) závisí na terminálu a nabyvateli, který s ním spárujete. Pomůžeme vám vybrat kompatibilní model.

Otázka: Funguje Plug & Charge ihned po vybalení?

Odpověď: Hardware podporuje ISO 15118, ale Plug & Charge také potřebuje povolený smluvní certifikát na vašem backendu a kompatibilní vozidlo. Před odesláním testujeme handshake na naší laboratorní nabíječce.

Otázka: Jak to připojím ke své stávající platformě OCPP?

Odpověď: Nastavte URL serveru a přihlašovací údaje v nastavení 7" obrazovky nebo prostřednictvím našeho webového nástroje; nabíječka podporuje OCPP 1.6j přes Ethernet, 4G nebo WiFi. Většina platforem to rozpozná během několika minut.

Otázka: Mohou řidiči platit pomocí místních aplikací QR, jako je STC Pay nebo GCash?

Odpověď: Ano – QR platby zpracovává vaše platební brána; nabíječka zobrazí QR kód, který vygeneruje váš poskytovatel. Koncový bod brány nakonfigurujeme s vaším týmem.

Otázka: Co když relace selže v kroku platby?

Odpověď: Nabíječka zaznamenává pokus o ověření a kód chyby. Většina selhání je prošlá RFID karta nebo špatně vyfocený QR kód – obojí je vidět v transakčním protokolu.

Otázka: Stačí 60 kW pro rušné místo?

Odpověď: Pro maloobchodní a hotelové stránky s 30-60 minutovými sezeními ano. Pokud očekáváte špičkové fronty nad 8–10 vozů za den na záliv, zvažte model s vyšším výkonem nebo druhou jednotku.

Otázka: Nabízíte tento model s vlastními barvami nebo logy?

Odpověď: Ano, značka OEM je standardní - barvu práškového laku, logo a název aplikace lze přizpůsobit; dodací lhůta se přidá asi 7-10 pracovních dnů.

Otázka: Jaká je minimální objednávka pro tovární ceny?

Odpověď: Zkušební objednávky začínají na 1 jednotce za standardní cenu; objednávky množství kontejnerů (10+ jednotek) odemykají velkoobchodní ceny. Vyžádejte si aktuální ceník.
