Kompaktní integrovaná 20kW nabíjecí stanice DC EV pro maloobchodní parkoviště

Nabíjecí stanice postavená pro použití cizími lidmi

Je rozdíl mezi nabíječkou, která funguje, a nabíječkou, kterou může veřejnost používat bez pomoci. AF-DC-020-Y-B-O-3 je naší odpovědí na druhý problém. Jeho základna je vysoká 1517 mm, což staví 7palcovou barevnou obrazovku do přirozené úrovně očí pro někoho stojícího vedle auta, a pouzdro na zbraň ve výšce pasu, kde může dospělý pohodlně zvednout DC kabel.

Obrazovka je místem, kam směřovala většina designérského úsilí. Stav relace, dodaná energie, uplynulý čas, aktuální tarif a zbývající odhad jsou na jedné stránce – žádné potápění v menu. Když se něco pokazí, zpráva říká, co dělat, místo aby se v jedenáct večer zobrazil chybový kód, který pro řidiče nic neznamená.

Stopa je záměrně úzká. Při rozměrech 650 × 300 mm se sloupek vejde do čela standardního parkovacího místa, aniž by zasahoval do prostoru, což je to, co obvykle nutí operátory k montáži na stěnu.

Podrobnosti, které snižují počet volání na podporu

7palcová barevná dotyková obrazovka s výškou očí 1 200 mm: čitelná ze stoje, aniž by se skláněla, a dostatečně velká pro starší řidiče.

Tři způsoby spuštění — RFID karta, QR sken, PIN kód. Když telefon nemá signál, karta stále funguje. Když řidič nemá kartu, QR stále funguje.

Čtyři režimy nabíjení: automatické plné nabití, pevný výkon, pevné množství a pevný čas. Řidič s dvaceti minutami volí čas; jeden s rozpočtem vybere částku.

Kabelové pouzdro a hák v pracovní výšce: Největší příčinou poškození zbraní je, že řidiči je upustí na beton, protože pouzdro je nešikovné.

0-100A přes 200-1000VDC: stejné napětí jako u našich velkých skříní, takže žádné vozidlo není odmítnuto jako 800V platforma.

Krytí IP54 -25°C až +50°C, s oddělením elektroniky utěsněným odděleně od kabelového vstupu.

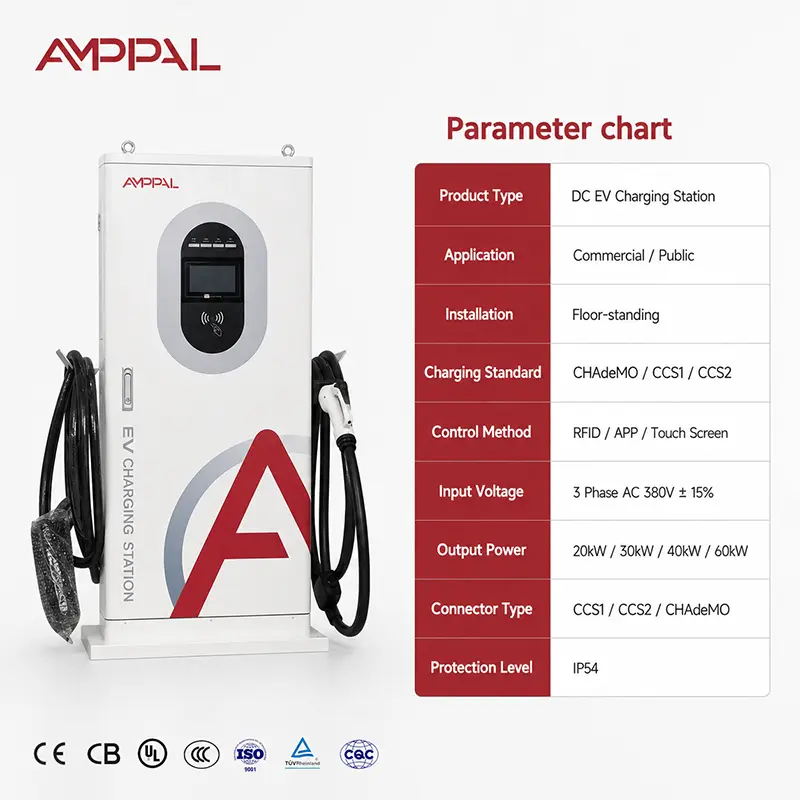

Technické specifikace

Kde tento příspěvek funguje nejlépe

Městské parkování na ulici: většina městských úřadů schválí úzký sloupek v čele zálivu, kde široký kabinet nevyhovuje pravidlu o povolení chodníku.

Hotelová a restaurační parkoviště: hosté se obslouží sami, aniž by žádali o pomoc recepci, což je praktický test každé veřejné jednotky.

Malé maloobchodní parky: 20 kW se hodí pro 60–90 minutový obchod a sloupek vedle výlohy vypadá spíše záměrně než průmyslově.

Obytné prostory se sdílenými prostory: Přístup pomocí PIN umožňuje vedení vydávat kódy bez správy systému karet RFID.

Parkování pro návštěvníky pracoviště: QR start znamená, že návštěvník účtuje poplatky, aniž by byl zaregistrován do schématu firemní karty.

Co se stane, když se připojí ovladač

Sekvence je pevná a trvá několik sekund. Sloup detekuje konektor, potvrdí, že zámek zapadl, a poté provede test izolace na straně DC, zatímco stykače zůstanou otevřené. Pokud je izolace pod prahovou hodnotou – mokrý konektor, poškozený kabel – tam se zastaví a řekne řidiči, aby se znovu připojil.

Po předání si vymění parametry pošty a vozidla. BMS uvádí cílové napětí a maximální přijatelný proud; příspěvek potvrzuje, co může dodat, a začíná rampovat. Od tohoto bodu má vozidlo kontrolu nad proudem, a proto mohou dvě auta na stejných stanovištích nabíjet velmi rozdílné sazby.

Konec relace se řídí podle toho, který ze čtyř režimů ovladač zvolil. Auto běží, dokud BMS nezastaví. Pevné množství, pevný výkon a pevný čas končí podle vlastních podmínek a příspěvek hlásí důvod na obrazovce, takže nikdo nepředpokládá chybu.

Shoda a testování linky

EN IEC 61851-1:2019 a EN IEC 61851-23:2014, s prohlášením CE a serializovaným zkušebním protokolem dodávaným s každým sloupkem.

Obrazovka a dotyková vrstva testovány na čitelnost a odezvu v celém provozním rozsahu -25 °C až +50 °C; selhání dotyku za chladného počasí je běžnou stížností na veřejných jednotkách.

100% izolační odpor a testování dielektrické pevnosti.

Mechanické cyklování zbraně a pouzdra na výrobních vzorcích — pouzdro je místem opotřebení samoobslužného zařízení.

Ověření IP54 plus 96hodinová solná mlha na krytu a základně.

Záběh při plném zatížení s tepelným záznamem před balením.

Jak se staví příspěvek

1. Vstupní kontrola modulů, sestav obrazovek, čteček, stykačů a kabelových sad.

2. CNC děrování a tvarování sloupových a základových panelů; geometrie základní příruby nastavuje, jak bude sloupek stát po ukotvení.

3. Robotické svařování sloupu k základně, švy zabroušené na viditelných plochách.

4. Předúprava a elektrostatické práškové lakování; zařízení pro veřejné použití dostane extra kontrolu tloušťky povlaku.

5. Výkonová sestava – moduly, přípojnice a vnitřní kabeláž, všechny silové svorky utažené a svědecké.

6. Osazeno HMI a přístupový hardware: obrazovka, čtečka karet, okno QR kamery a klávesnice, každá testována.

7. Načtení firmwaru, kalibrace senzoru a skriptovaný test uživatelského rozhraní pokrývající všechny čtyři režimy nabíjení.

8. Záběh při plném zatížení, bezpečnostní baterie, kontrola IP, poté zabaleno pro export.

Je 20 kW správný výkon pro veřejný příspěvek?

Přizpůsobte výkon tomu, jak dlouho je auto skutečně zaparkované, ne tomu, co zní působivě v zadávací dokumentaci.

Při výkonu 20 kW obdrží řidič zhruba 20 kWh za hodinu – dojezd přibližně 100–120 km. Pro cestu za nákupy, jídlo nebo návštěvu kanceláře je to zcela dostačující a pošta stojí méně na nákup a méně na připojení.

Pokud se vaše pozice otočí za méně než čtyřicet minut nebo pokud řidiči přijedou s očekáváním rychlého odjezdu, jedná se o špatný produkt a raději to řekneme hned: podívejte se na skříně o výkonu 60 kW nebo 120 kW. Stejně tak, pokud je místo čistě přes noc rezidenční parkování, budou AC sloupky sloužit stejným řidičům za podstatně méně peněz.

Jak se to srovnává s nástěnným boxem při stejném výkonu

Svoboda umístění: příspěvek se umístí na hlavičku kdekoli na webu. Nástěnný box potřebuje stěnu na správném místě, která na otevřeném parkovišti často neexistuje.

Veřejná prezentace: hotový příspěvek s velkou obrazovkou se čte jako záměrná infrastruktura; řidiči mu důvěřují více než krabici na zdi, a to se projevuje ve využití.

Velikost obrazovky: 7palcová barevná zde oproti 4,3palcová u nástěnného 20kW. Pro bezobslužné veřejné použití stojí za rozdíl větší obrazovka.

Instalace: sloupek vyžaduje malý základ a kabelový vstup zespodu; nástěnná krabice ne. Rozpočet na ty základy.

Obchodní podmínky jsou u obou totožné: MOQ 1 standardní jednotka, 15-20 pracovních dnů, dvouletá záruka, vlastní branding od 50 jednotek.

Crating and Delivery

Sloupky se zasílají nastojato v překližkové bedně přibližně 1620 × 750 × 420 mm, celková hmotnost kolem 85 kg, s pěnovou ochranou přes čelo obrazovky a pistolí zabalenou samostatně ve stejné bedně.

Šest přepravek se vejde do standardní konfigurace exportních palet; 20stopý kontejner pojme asi 48 sloupků a 40stop vysoká kostka asi 100, v závislosti na tom, zda jsou kotevní soupravy dodávány s objednávkou.

Dostupné termíny jsou EXW, FOB Ningbo nebo Shanghai, CIF a DDP do většiny evropských destinací a destinací v Perském zálivu. Sady kotevních šroubů a instalační šablony se dodávají se zbožím zdarma. Dokumentace zahrnuje fakturu, balicí list, CE prohlášení, serializovanou zkušební zprávu a základní výkresy.

Servis a spotřební materiál

Dvouletá záruka na napájecí moduly, obrazovku, čtečky, stykače a sestavu kabelů.

Nabíjecí pistole a kabel jsou považovány za vyměnitelné v terénu; distributor, který má dvě náhradní sady zbraní, dokáže vyřešit nejběžnější škody na veřejném místě během jednoho dne.

Vzdálená diagnostika přes OCPP, pokud je připojen, včetně stavu obrazovky a čtečky.

Náhradní díly odesíláme do 48 hodin od potvrzení, 3-5 pracovních dnů kurýrem.

Doporučený servisní interval: šest měsíců na veřejných místech — čištění filtru, kontrola pistole a pouzdra, kontrola těsnění, kontrola povrchu síta.

Co se děje na veřejných stránkách

Špatně: instalace sloupku proti přímému odpolednímu slunci. Vpravo: Orientujte obrazovku mimo slabé slunce nebo použijte možnost zobrazení s vysokým jasem. Nečitelné obrazovky generují více stížností než pomalé nabíjení.

Špatně: kotvení do tenké povrchové desky. Vpravo: na dodaný výkres nalijte správný základ. Sloupky jsou sraženy couvajícími vozidly a základna tento náklad unese.

Špatně: vynechání dorazu kola nebo patníku před zálivem. Vpravo: hodí se jeden. Cena je oproti náhradnímu sloupku triviální.

Špatně: nálepku s QR kódem necháte vyblednout. Vpravo: zkontrolujte to při každé návštěvě servisu – vyčištěný QR kód tiše zabije každou relaci, která by začala s telefonem.

Špatně: předpokládáme, že vandalismus je hardwarový problém. Vpravo: osvětlení a pokrytí kamerou chrání veřejný sloup lépe než jakékoli hodnocení krytu.

Zpětná vazba vlastníka webu

Obec v severním Řecku nainstalovala v roce 2025 čtrnáct sloupků na čtyřech městských parkovištích. Jejich dopravní úředník uvedl, že nejpoužívanější metodou startu se ukázala být možnost PIN, nikoli karta – návštěvníci bez místního účtu jednoduše vzali kód od obsluhy parkoviště.

Skupina hotelů v Gruzii s jedenácti příspěvky ve třech zařízeních poskytla jednu zpětnou vazbu, která změnila naše doporučení: požádala o omezení čtyř režimů nabíjení pro použití hostů na automatický a pevný čas, protože další dva zmátli lidi. Tato konfigurace je nyní k dispozici jako nastavení firmwaru.

Operátor v Uzbekistánu provozující devět stanovišť poznamenal, že rozhodující byla úzká hloubka 300 mm – jejich prostory jsou rozmístěny podle standardu sovětské éry s těsným oběhem a hlubší skříň by při průzkumu požárního přístupu neuspěla.

Otázky od kupujících

Otázka: Může to řidič používat bez aplikace nebo účtu?

A: Ano. PIN i RFID fungují samostatně. QR je k dispozici tam, kde provozujete platformu back-office.

Otázka: Jaký základ to potřebuje?

A: Betonová podložka podle našeho dodaného výkresu s kabelovým vstupem zespodu. Kotevní šrouby a šablona jsou součástí dodávky.

Otázka: Jak viditelná je obrazovka za denního světla?

A: Standardní obrazovka je čitelná ve stínu a nepřímém světle. Určete možnost vysokého jasu pro otevřené přední nádvoří obrácené ke slunci.

Otázka: Který ze čtyř režimů bych měl povolit?

Odpověď: U veřejných stránek pokrývá většinu ovladačů automatický a pevný čas. Pevná částka vyhovuje předplaceným modelům. Nabídku můžete omezit ve firmwaru.

Otázka: Jak dlouhý je nabíjecí kabel?

A: Standardně 5 metrů, která dosahuje vstupů na obou stranách zálivu. K dispozici jsou delší kabely, ale zvyšují hmotnost pro uživatele.

Otázka: Stačí 20 kW k ospravedlnění veřejného tarifu?

Odpověď: Na stránkách založených na pobytu ano. Na tranzitních stránkách, kde řidiči očekávají rychlost, následují stížnosti na cenu. Poctivě přizpůsobte tarif výkonu.

Otázka: Mohu namontovat dvě zbraně?

A: U tohoto modelu ne. Provoz s více pistolemi začíná u našich dělených skříní.

Otázka: Jaká je dodací lhůta?

A: standardně 15-20 pracovních dnů; 25-30 pro vlastní barvy, grafiku obrazovky nebo omezené sestavení firmwaru. MOQ 1 standardní jednotka, 50 pro branding.
