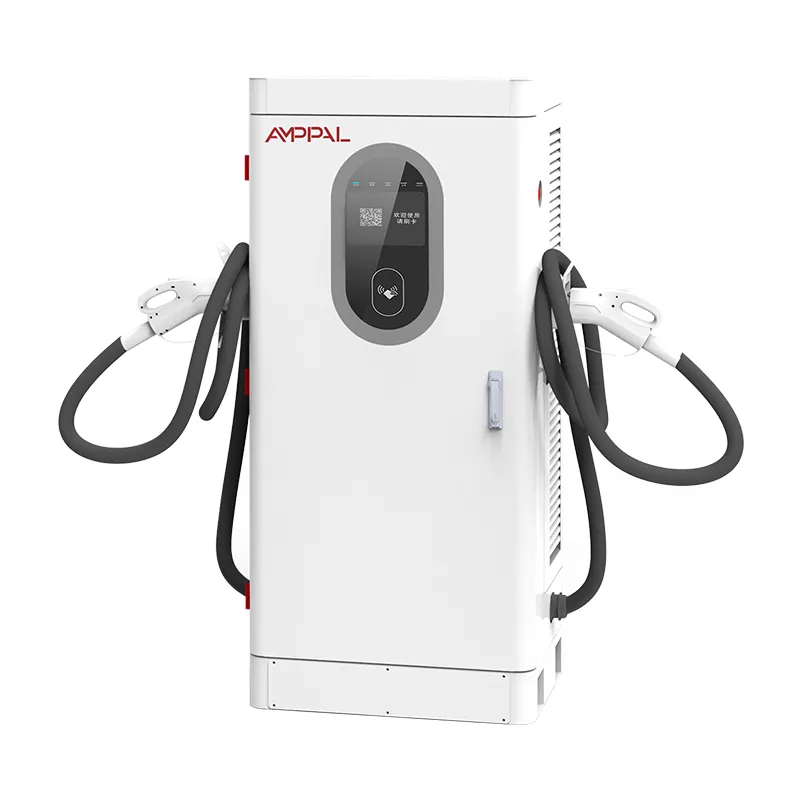

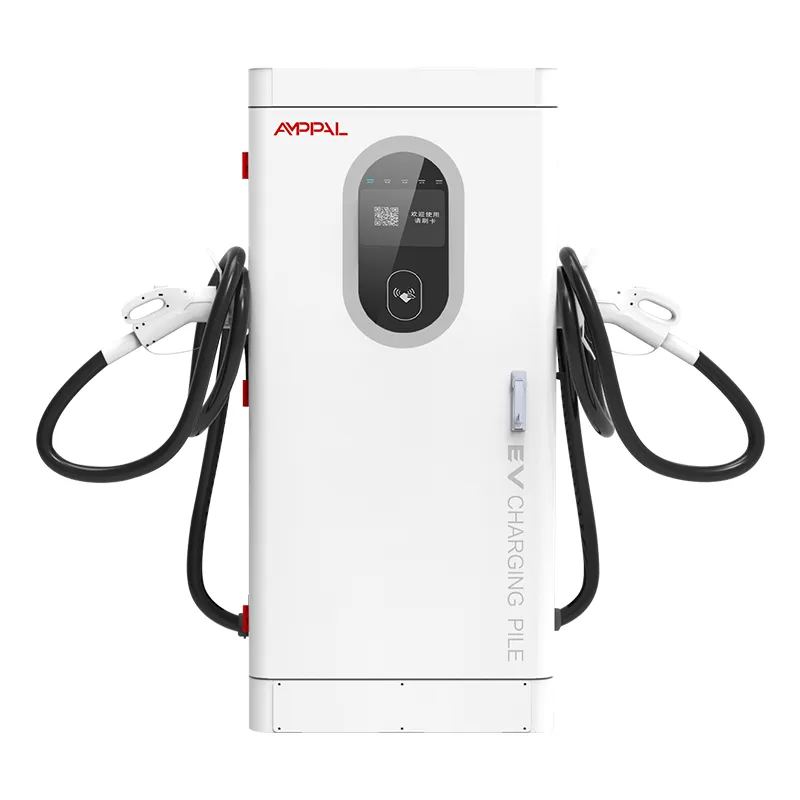

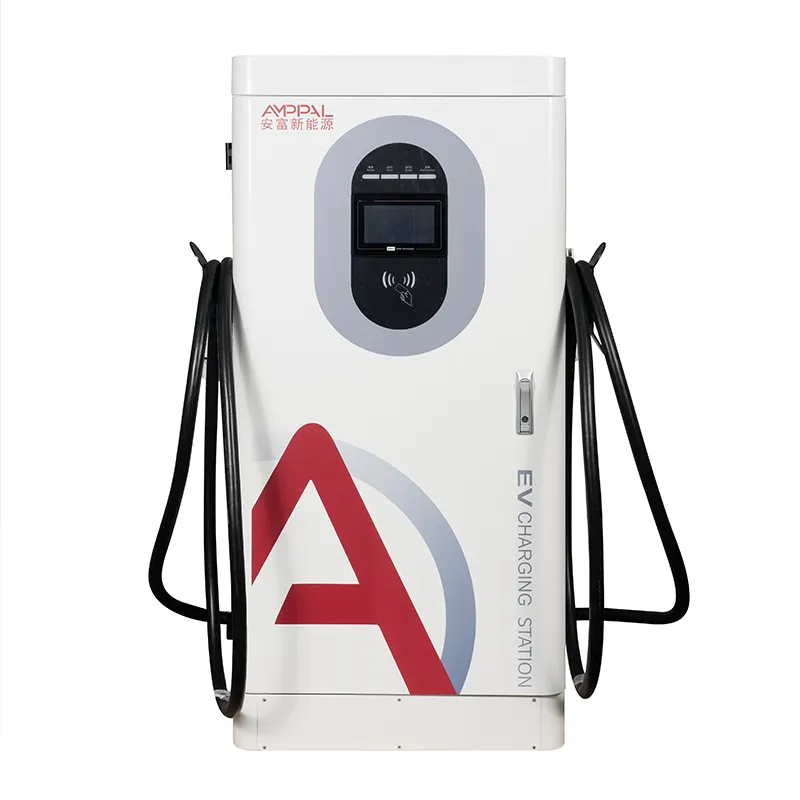

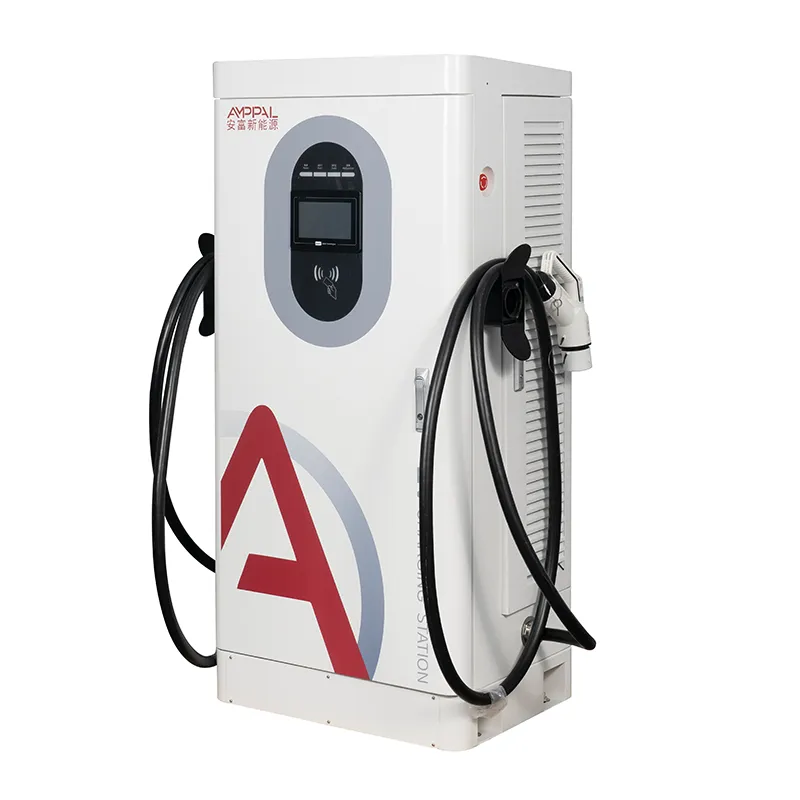

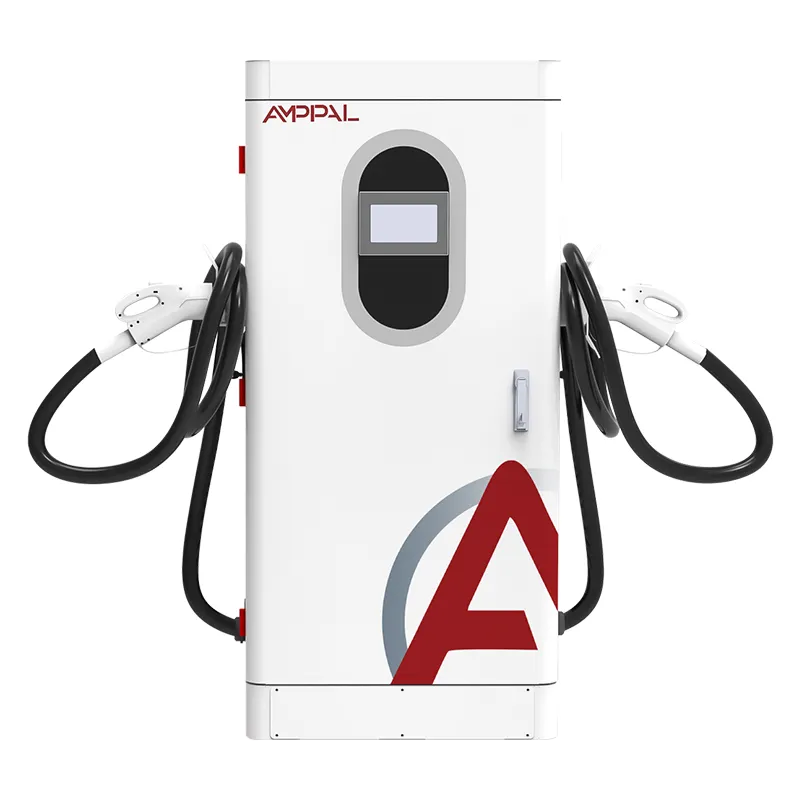

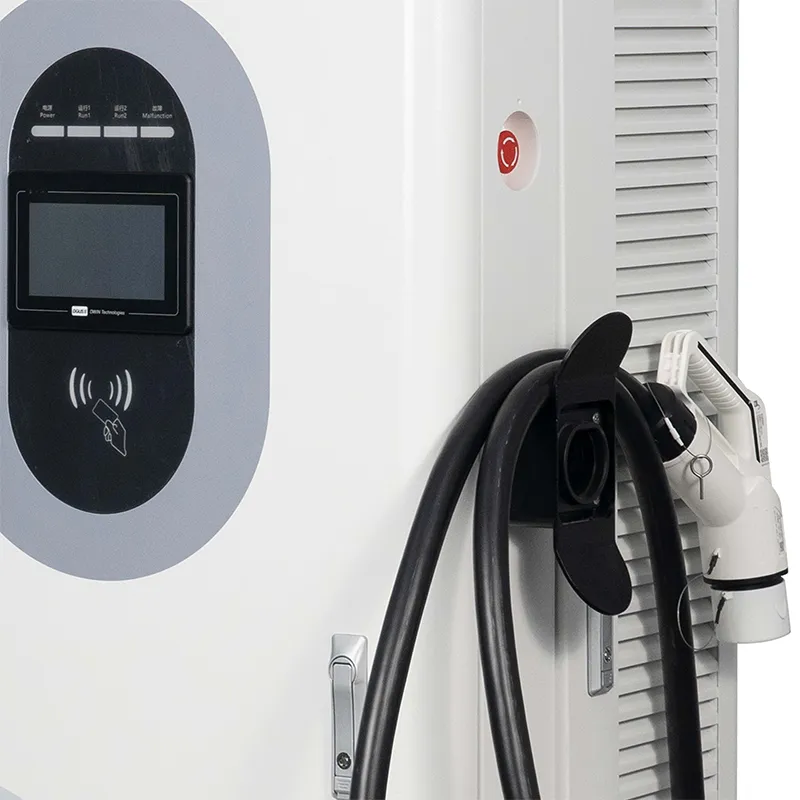

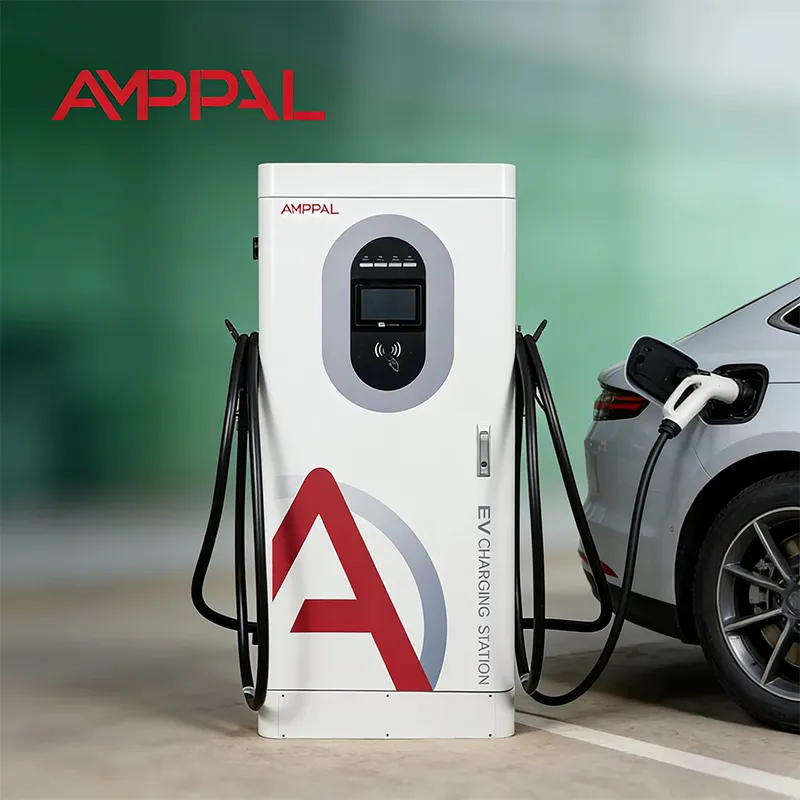

80kW vysoce účinná integrovaná stejnosměrná rychlonabíječka pro komerční vozové parky

80kW nabíječka, která zachází s vaším transformátorem jako s nájemníkem

Každá kilowatthodina, kterou tato nabíječka odebere z transformátoru vašeho webu, dorazí jako čistý, dobře fungující střídavý proud – to je technické rozhodnutí stojící za AF-DC-80-Y-B-O-4-H, a proto tato 80kW integrovaná DC rychlonabíječka patří spíše do seznamu užitkových zařízení než na hon za výhodnou cenu. Účiník je ≥0,99 a celkové harmonické zkreslení zůstává ≤5 %, což jsou hodnoty, které u levného dovozu uvidíte jen zřídka.

Proč na tom záleží na papíře? Transformátor napájející nabíječku se špatným účiníkem přenáší extra jalový proud, běží tepleji a váš účet za elektřinu může zahrnovat poplatky za reaktivní energii, před kterými vás nikdo nevaroval.

Skříň je 1620 x 750 x 560 mm, jmenovitý výkon 80 kW, výkon 200-1000VDC s konstantním výkonem od 300 do 1000V. Stavíme ji v Yueqing, Zhejiang, kde kódy sítě berou kvalitu energie vážně. Tato stránka vysvětluje, co čísla znamenají pro vaši operaci.

Pět způsobů, jak se vstup PF ≥0,99 vyplatí sám za sebe

Žádné sankce za jalový výkon: při PF ≥0,99 vypadá nabíječka jako odporová zátěž elektroměru, takže společnosti účtovající kVA nebo jalovou energii nemají za co účtovat.

THD ≤5 % udržuje sdílené transformátory chladné: harmonické proudy, které by cirkulovaly v transformátoru a neutrálním vedení, jsou sníženy na zlomek toho, co produkují nabíječky nižší třídy.

Jednodušší schvalování připojení k síti: mnoho energetických společností vyžaduje deklaraci harmonických a účiníku pro stejnosměrné instalace; naše testovací zprávy pokrývají obojí při plné zátěži.

Provoz přátelský k sousedům: hotel nebo kancelář sdílející podavač neuvidí blikající světla ani resetování elektroniky, když začne nabíjení.

Delší životnost zařízení na místě: nižší jalový proud a méně harmonických znamenají, že transformátor, kabeláž a rozváděč běží chladněji a stárnou pomaleji.

95% špičková účinnost navrch: stejný výkonový stupeň SiC, který čistí vstup, také plýtvá méně energií jako teplo.

Technické specifikace

Stránky, kde vás harmonika dostane do potíží

Obchodní parky v Německu a Francii, kde jeden sdílený transformátor 630 kVA napájí kanceláře, CNC stroje a nabíječky na jedné přípojnici.

Hotely v Turecku a Řecku, kde si hosté stěžují na blikající světla, pokud se nabíječka chová špatně na stejném podavači jako v kuchyni.

Vozové sklady ve Spojeném království a Nizozemsku provozují 8–20 nabíječek, kde akumulace harmonických složek v mnoha jednotkách představuje skutečné riziko.

Střechy nákupních center ve Spojených arabských emirátech a Saúdské Arábii, kde elektrotechnický tým kontroluje každý profil zatížení před podpisem nájemní smlouvy.

Městské garáže v Mexiku a Brazílii, kde společnost kontroluje kvalitu elektrické energie před schválením komerčního tarifu.

Uvnitř napájecího stupně: PFC, harmonické a zátěžová banka

Usměrňovač DC nabíječky převádí střídavý proud na stejnosměrný a naivní usměrňovač odebírá proud pouze v úzkých pulsech poblíž napěťové špičky. Tyto pulsy jsou harmonické - proud při 250 Hz, 350 Hz, 450 Hz a více - nedělají žádnou užitečnou práci. AF-DC-80-Y-B-O-4-H využívá aktivní front-end (PFC), který tvaruje vstupní proud do hladké sinusové vlny ve fázi s napětím.

Druhý stupeň převádí tento čistý stejnosměrný proud na 200–1000 V stejnosměrného proudu, které vozidlo požaduje, konstantní výkon od 300 do 1 000 V. Nákladní vůz 800 V a sedan 400 V se oba přibližují jmenovitému výkonu 80 kW v ploché části své nabíjecí křivky.

Chování si můžete ověřit sami: naše testovací zprávy uvádějí THD a PF při zatížení 25 %, 50 %, 75 % a 100 %, protože nabíječka, která vypadá čistě jen při nečinnosti, je bezcenná. Zašlete nám jednolinkové schéma a transformátor kVA a naši inženýři odhadnou dopad zátěže – obvykle do jednoho dne.

Certifikace a testovací body za nimi

Držíme UL, CE, CB, TUV a CCC; zeptejte se a my vám zašleme e-mailem odpovídající soubory certifikátů pro tuto jednotku.

Každá dávka je vypalována po dobu 48 hodin při plné zátěži, přičemž se zaznamenávají teploty mezi moduly, konektory a induktory PFC.

Kvalita napájení se ověřuje na dávku na kalibrovaném zatížení banky, přičemž hodnoty PF a THD jsou zachyceny ve čtyřech bodech zatížení.

Bezpečnostní sada (13 funkcí) odpovídá normám EN IEC 61851-1:2019 a 61851-23:2014.

Skříně mají ověřeno IP54, vzorky solné mlhy udržované 96 hodin; provozní pásmo běží -25C až +50C.

Od plechu k zátěžové bance: produkční stezka

Fáze 1: Ocelový plech je před práškovým lakováním řezán laserem, děrován a ohýbán na linkách spojených FANUC.

Fáze 2: vzorek z každé šarže povlaku vstupuje do komory pro solnou mlhu, zatímco výroba pokračuje.

Stupeň 3: vstupní stupně a desky PFC zabudované na AC vedení; výkonové moduly na stejnosměrném vedení - samostatné stanice.

Fáze 4: vstupní kontrola SiC modulů, EMI filtrů, konektorů a komponent měření.

Fáze 5: ruční zapojení se svorkami řízenými momentem a vizuální kontrola každého spoje.

Fáze 6: po dobu 48 hodin při okolní teplotě 40 °C se PF, THD, účinnost a stabilita komunikace zaznamenávají minutu po minutě.

Fáze 7: Flash firmwaru, test OCPP 1.6j proti našemu serveru, poté závěrečná kontrola kvality napájení ze zátěžové banky.

Fáze 8: balení a paletizace; Fotografie před odesláním přistanou ve vaší doručené poště před naložením kontejneru.

Kontrola shody: Je tato skříň správná?

Vyberte si AF-DC-80-Y-B-O-4-H, když vaše pracoviště sdílí transformátor s jinými zátěžemi, vaše společnost požaduje prohlášení o kvalitě napájení nebo instalujete několik jednotek, jejichž harmonické by se hromadily. Pokud váš správce nemovitosti již označil účiník v předchozím projektu, tento model tuto konverzaci ukončí.

Tato nabíječka není pro vás, pokud má web vyhrazený transformátor s velkorysou světlou výškou, vaše zařízení nikdy nekontroluje harmonické a chcete jednoduše nejlevnější 80kW box, který nabíjí auta. Je to také špatná volba, pokud potřebujete méně než 30minutové sezení pro 800V taxi; zvýšit na 120 kW nebo 160 kW.

Nejste si jisti? Pošlete jednolinkové schéma a jmenovitý výkon transformátoru. Vypočítáme harmonickou světlou výšku a upřímně vám řekneme, zda se do vašeho podavače hodí jedna, dvě nebo šest jednotek bez upgradu.

Jednání s továrnou Beats Jednání s makléřem

Vaše technické dotazy týkající se návrhu PFC a kódů sítě směřují přímo k našim inženýrům v Yueqing, nikoli prostřednictvím doručené pošty prodejce.

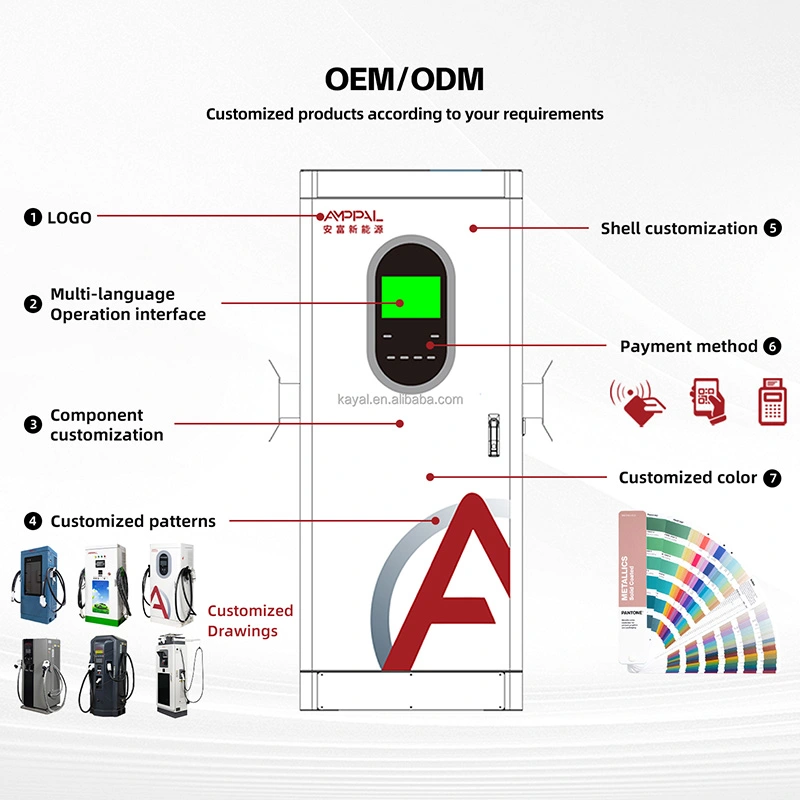

OEM/ODM z jednoho závodu: vlastní barva, logo, výchozí nastavení firmwaru a vaše vlastní konfigurace back-endu, vše provedeno ve výrobě.

Sklad sestavy opustí za 15-20 pracovních dnů; zakázkové objednávky běží o 7-10 dní déle.

Zkušební objednávky přijaté od 1 jednotky pro nové trhy; cena kontejneru pro 10+ jednotek.

Záruční díly létají společností DHL/FedEx do 48 hodin od schválené reklamace; vzdálená diagnostika běží přes připojení OCPP.

Bedny, kontejnery a celní doklady

Každá přepravka nese zprávu o kvalitě energie šarže a také jednotku – soubor, který může chtít váš celní zprostředkovatel a kontrolor veřejných služeb. Skříň váží zhruba 300 kg; překližkový kufr přidává 60-80 kg a 10-14 přepravek se vejde do 40HQ kontejneru.

Platí FOB Ningbo nebo Shanghai, pokud preferujete CIF, CFR nebo DDP. Před balením je vystaven paletový diagram, aby bylo možné vůz předem rezervovat.

Papírování dodávané s objednávkou: obchodní faktura, seznam balení, certifikát původu, soubory CE/TUV a zpráva PF/THD.

Podmínky služby: Co vlastně dva roky pokrývají

Dvouleté období napříč moduly, regulátorem a fází filtrování. Sekce PFC je část, která tiše degraduje na levných jednotkách; ten náš je výslovně zahrnut.

Potvrzené reklamace předají náhradní díly kurýrovi do 48 hodin – obvykle 3–5 pracovních dnů po celé Evropě.

Aktualizace firmwaru a parametrů zasílané vzdáleně přes OCPP – většina problémů nikdy nevyžaduje návštěvu webu.

První instalace obdrží videohovor o uvedení do provozu - uzemnění, kabeláž a párování back-endu je zkontrolováno živě.

Doporučená rutina: filtry se čistí každých 6 měsíců, svorky se dotahují ročně a vstupní křivka se znovu kontroluje, když se k přípojnici připojí nová zátěž.

Poznámky k instalaci: Špatně vs

Špatně: Přistát tuto nabíječku na podavači, který je již těžký s harmonickými kmity motoru, a pak obviňovat jednotku z problémů na místě. Vpravo: nejprve změřte vstupní křivku; naši inženýři interpretují záznam a v případě potřeby zmírňují velikost.

Špatně: Předpokládejme, že nulový vodič nikdy nevede proud na třífázovém napájení. Vpravo: THD ≤5% udržuje neutrální zátěž malou, ale AC vstup musí být stále zapojen podle manuálu - 4- nebo 5-jádrový, jak je specifikováno.

Špatně: Provoz jednotky z malého generátoru bez kontroly kapacity. Vpravo: generátor napájející tento vstup PFC potřebuje stabilní napětí a frekvenci; potvrďte, že je dimenzován na náběh a trvalé zatížení.

Špatně: Vynechání roční kontroly točivého momentu, protože jednotka nikdy nevypne. Vpravo: uvolněný terminál pod 80 kW se zahřívá pomalu; 15minutová kontrola je levnější než roztavené oko.

Špatně: Věřit PF ≥0,99 vám umožní ignorovat další zatížení webu. Vpravo: nabíječka je čistá, ale trafo stále slouží všemu ostatnímu na přípojnici.

Příběhy operátorů: Co pro ně čísla udělala

Logistický park v Nizozemsku nainstaloval v říjnu 2025 šest jednotek AF-DC-80-Y-B-O-4-H na sdílený transformátor o výkonu 630 kVA, který také napájí chladírnu. Jejich konzultant změřil THD v bodě společného propojení: 4,9 % se šesti běžícími nabíječkami oproti 11 % se dvěma levnějšími jednotkami, které vyzkoušeli. Jejich stížnost: panty dveří jsou vzhledem k hmotnosti dveří lehké.

Hotelový řetězec v Turecku vybavil čtyři jednotky v Bodrumu a Antalyi. Jejich aplikace pro připojení k síti prošla bez harmonické studie, protože protokoly o zkouškách byly připojeny. Provozní manažer poznamenává, že hluk ventilátoru 65 dB je v noci slyšitelný z paluby bazénu.

Maloobchodník v Mexico City umístil dvě jednotky na střechu, která také napájí eskalátorovou banku. Elektrotechnický tým obchodního centra odmítl nabíječky dvou jiných značek kvůli kvalitě energie; tento prošel kontrolou za týden. Problém: boční panel QR rychle sbírá prach.

FAQ

Q: Co přesně v praxi znamená THD ≤5 %?

A: Celkové harmonické zkreslení vstupního proudu zůstává na nebo pod 5 % základní hodnoty při plné zátěži. Nabíječka prakticky přidává do elektrického systému vašeho webu jen malé harmonické znečištění – v rámci většiny limitů.

Otázka: Spustí tato nabíječka sankce za jalový výkon mé sítě?

Odpověď: Ne. Při účiníku ≥0,99 je jalová složka zanedbatelná, takže účtování za jalovou energii nebo nízký účiník není důvod k tomu, abyste vám účtovali poplatky.

Otázka: Potřebuji samostatný harmonický filtr nebo jednotku korekce účiníku?

A: Ne, aktivní front-end uvnitř skříně dělá obojí. To je důvod, proč zvolit tento model před nabíječkou s pasivním usměrňovačem.

Otázka: Může to běžet z dieselového generátoru?

Odpověď: Ano, pokud generátor udržuje stabilní napětí a frekvenci v rozmezí AC380V ±15% a má dostatečnou kapacitu. Před potvrzením si u nás ověřte velikost generátoru.

Otázka: Je hodnota PF měřena při plném zatížení nebo pouze při volnoběhu?

Odpověď: Při plném zatížení a také při zatížení 25 %, 50 % a 75 %. Zpráva o dávce zobrazuje všechny čtyři body - požádejte o to.

Otázka: Jaké dokumenty o připojení k síti poskytujete?

A: Certifikáty CE/TUV, protokol o zkoušce kvality napájení s křivkami PF a THD a anglické datové listy. Ty pokrývají většinu recenzí služeb v Evropě, na Středním východě a v Latinské Americe.

Otázka: Stojí čistší energie více?

Odpověď: Aktivní PFC stupeň zvyšuje náklady na součástky oproti levnému usměrňovači – ale to je málo, pokud se vyhnete pokutám, upgradům transformátoru a servisním voláním.

Otázka: Mohu provozovat 80 kW na 230 V jednofázově?

Odpověď: Ne, toto je třífázová jednotka vyžadující AC380V ±15%. U jednofázových webů se místo toho podívejte na naše nástěnné stejnosměrné nabíječky do 40 kW.
