Rychlá nabíječka DC EV s výkonem 60 kW All-in-One pro komerční flotily

Co je tato nabíječka a co vyžaduje od vaší sítě

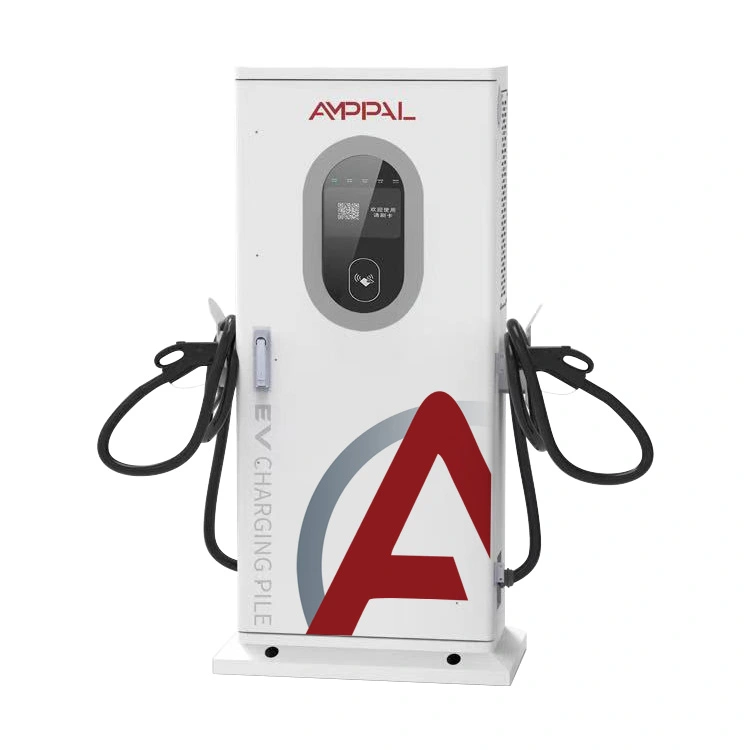

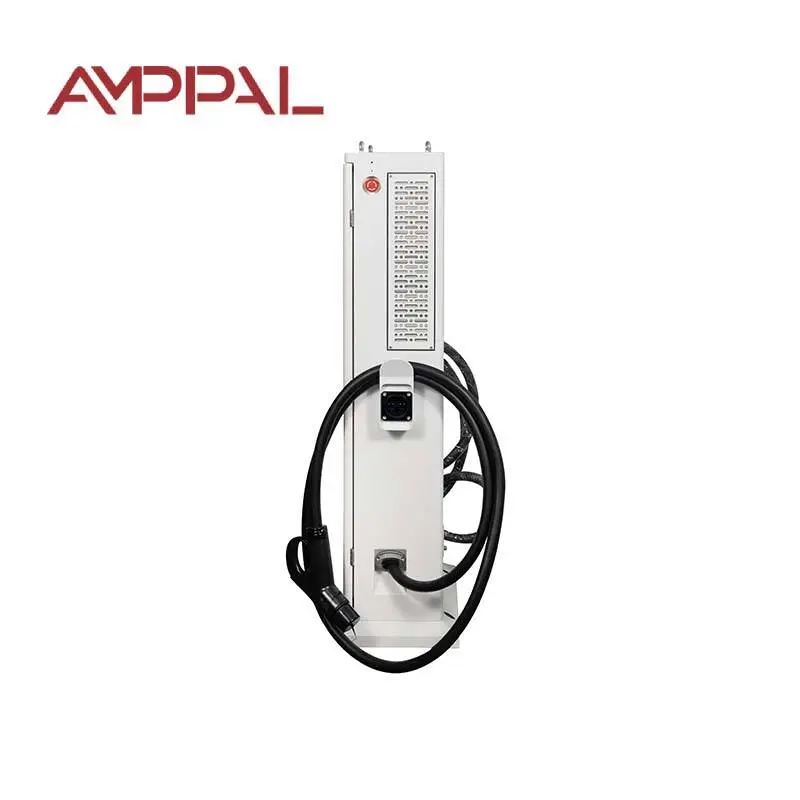

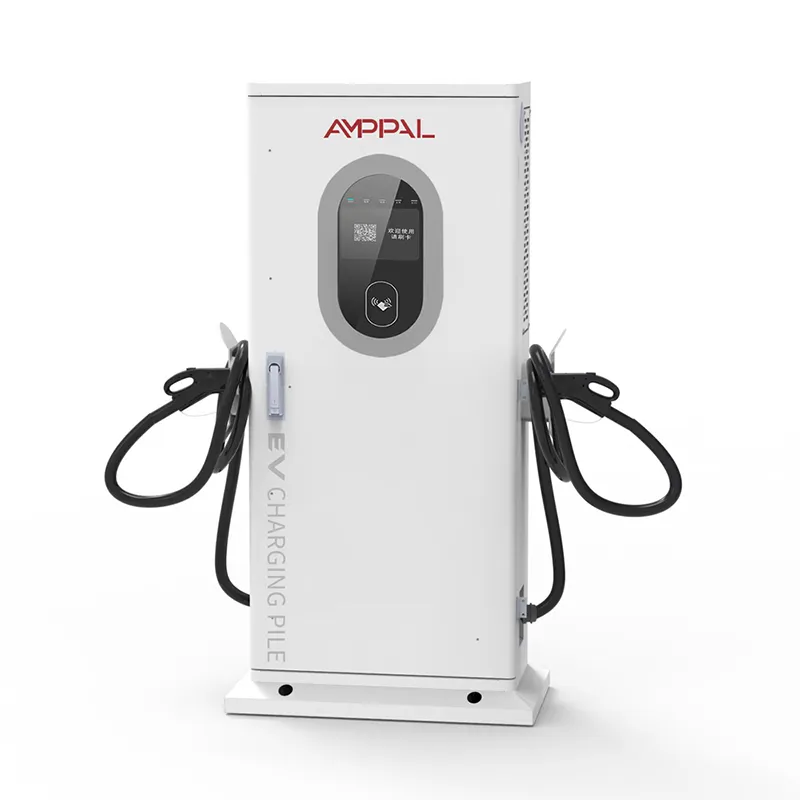

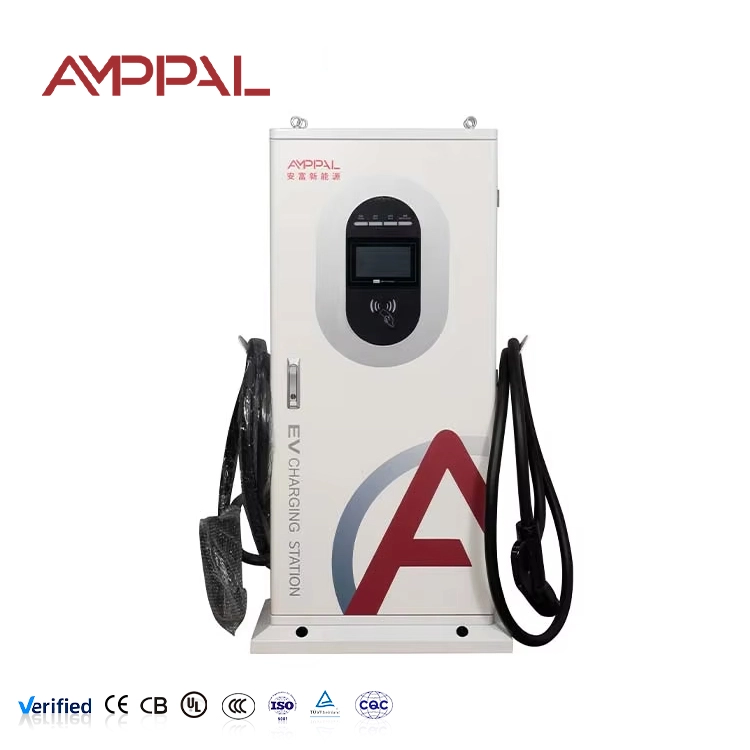

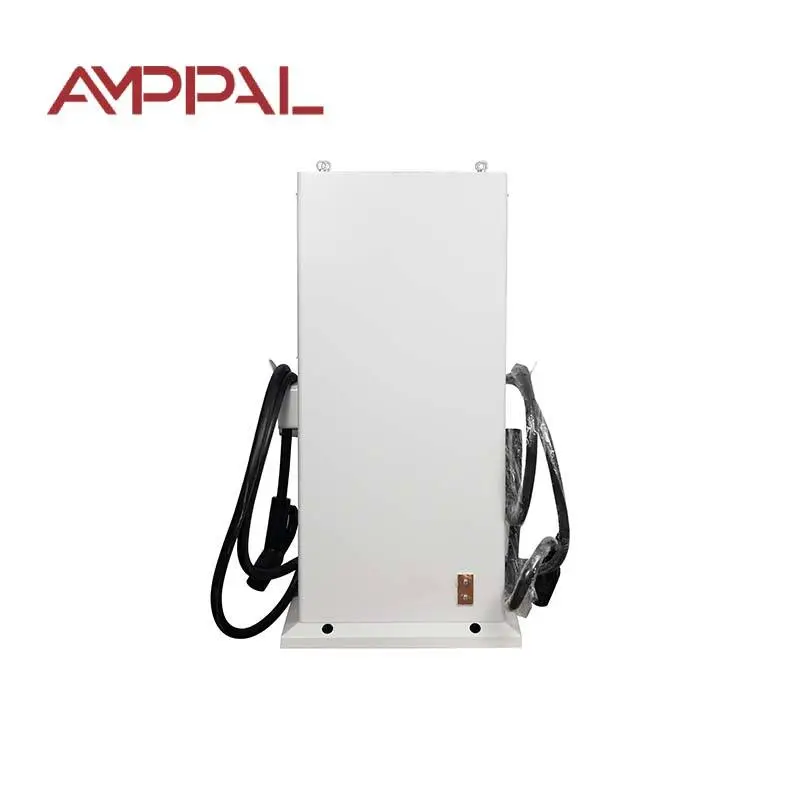

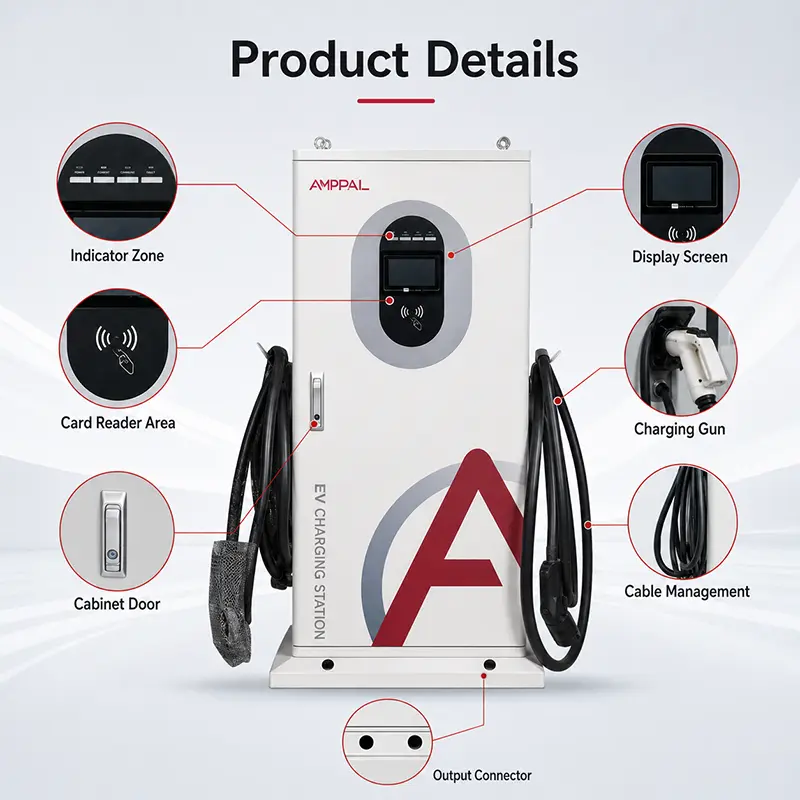

Než si koupíte 60kW nabíječku, málokdy je otázka, zda dokáže nabíjet auto – jde o to, co to udělá s vaším transformátorem, fázovým vyvážením a vaší poptávkou. AF-DC-060-Y-B-O-3/4/5-H je stojací integrovaná DC rychlonabíječka o rozměrech 1517 x 650 x 300 mm včetně základny, která dodává 60 kW na 200-1000 V DC při až 133 A z jednoho AC380V +/- 15% třífázového vstupu.

Při plné zátěži odebírá zhruba 90A na fázi - přesná hodnota závisí na místním napětí a účiníku. Toto číslo, krát kolik jednotek běží najednou, je skutečnou specifikací vašeho projektu.

Proč si plánovači zvolí tuto 60kW jednotku

Zvládnutelný apetit: přibližně 90 A na fázi znamená, že jedna jednotka často vyhovuje stávající 100 A službě, takže stavební práce jsou malé.

Maximální výstupní proud 133 A dosáhne na dodávky a lehká nákladní vozidla, nejen na osobní automobily – díky současnému rozsahu je 60 kW u větších vozidel rychlý.

OCPP 1.6/2.0 s háčky pro řízení zátěže: místní ovladač omezuje celkový výkon na místě a sekvenuje jednotky – jak natlačíte šest nabíječek na transformátor o velikosti pro čtyři.

95% špičková účinnost znamená, že méně nakoupené energie se přemění na teplo skříně a více se dostane do baterie.

Štíhlý sloup o rozměrech 1517 x 650 x 300 mm – šest jednotek lemuje zeď nádvoří, aniž by dominovaly pozemku.

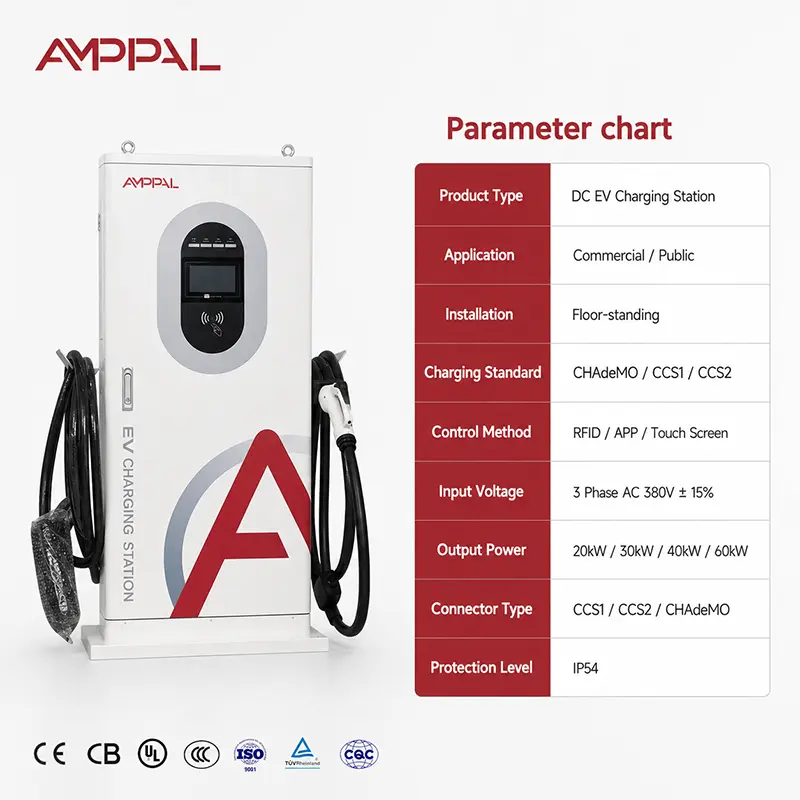

Technické specifikace - 60kW, AF-DC-060-Y-B-O-3/4/5-H

Pět lokalit, kde si 60 kW vydělává

Dálniční obslužné oblasti: 20-40minutové relace vyhovují 60 kW a dvě jednotky na směr udržují fronty v pohybu bez závazku sítě 120 kW.

Náboje pro taxi a jízdu: 60 kW otočí taxík během přestávky na kávu a 133A pomáhá větším dodávkám s elektronickým přivoláním.

Logistická skladiště s dodávkovými vozy: mezisměnné doplňování při výkonu 60 kW zvládne 30–60 kWh baterie.

Přední nádvoří s více jednotkami se mění od pilotního k úplnému sestavení: začněte se dvěma, přidávejte páry, jak roste využití – stejný model, stejná mřížková matematika.

Hybridní úložiště Solar plus: nabíječka bere 60 kW během solárního okna a v noci škrtí prostřednictvím řízení zátěže.

Jak jednotka mluví s vaší sítí

Vstupním stupněm je třífázový usměrňovač s aktivní korekcí účiníku, takže odběr proudu zůstává blízko ideální hranici: 60 000 W děleno 380 V, odmocnina tři, účinnost a účiník - v praxi zhruba 90 A na fázi. Toto číslo si ponechte pro aplikaci ve veřejné síti a kontrolu jističe.

Výkon je řízen pro každé vozidlo: jednotka vyjednává napětí s BMS a reguluje proud až do 133A, jak jej baterie přijímá. Nabíjecí křivky se v blízkosti vrcholu zplošťují, takže dvě auta, která dokončují společně, tahají každé méně než 60 kW – skutečná poptávka je obvykle nižší než součet na typovém štítku, díky čemuž jsou faktory simultánnosti legitimní.

U lokalit s více jednotkami je spojení OCPP důležitější než hardware: řadič nastaví limit lokality – řekněme 240 kW pro šest jednotek – a jednotky to dynamicky sdílejí. To může snížit váš transformátor o jeden krok velikosti a vaši poptávku s ním.

Shoda a důkazy továrního testu

Sada shody: CE a TUV pro Evropu, CB pro mezinárodní výběrová řízení, CCC doma, UL na vyžádání pro projekty v USA.

Testování prachu a stříkající vody IP54 probíhá v naší komoře; hodnocení je testováno, nikoli odhadováno.

96hodinový vzorek solné mlhy z každé výrobní šarže chrání pobřežní a průmyslová místa před selháním nátěru.

Každá jednotka dokončí 24hodinové zapálení při plné zátěži při 40 C; účinnost pod 94 % znamená přepracování, nikoli expedici.

Měřič stejnosměrného proudu je kalibrován podle sledovatelné reference; certifikát je dodáván s jednotkou.

Uvnitř továrny: Jak se montuje 60kW jednotka

Ocelový plech je děrován, stříhán a ohýbán na CNC strojích a laserových řezačkách, poté je práškově lakován.

Vzorky solné mlhy se odebírají z vsázky a testují se 96 hodin před zahájením montáže.

Vstupní sekce AC a 60kW DC stack jsou postaveny na samostatných linkách s nástroji s řízením točivého momentu.

Řídicí deska, stejnosměrný měřič a komunikační modul OCPP 1.6/2.0 jsou zapojeny podle zdokumentovaného plánu.

Firmware bliká; plná výstupní cesta 133A je ověřena proti elektronické zátěži, nikoli proti baterii.

Chod studené a tepelné komory předchází 24hodinovému zapálení při plném zatížení při 40 C.

Těsnění, ucpávky a těsnění dveří IP54 jsou kontrolovány; následuje šestisměrný proud vody.

Vydán kalibrační list, jednotka v přepravce.

Průvodce plánováním lokality: Od 2 jednotek do 6

Začněte s transformátorem. Dvě jednotky při plném zatížení potřebují dohromady asi 180 A na fázi – obvykle 100 kVA transformátor s rezervou, nebo stávající služba, pokud vaše pracoviště již má třífázovou kapacitu. Čtyři jednotky: zhruba 360A na fázi, což vás tlačí na transformátor 160-200 kVA.

Neurčujte velikost pro aritmetiku jmenovky. Faktor simultánnosti 0,6-0,8 je realistický, protože relace přirozeně kolísají; Správa zátěže vám umožní navrhnout blíže skutečnému vrcholu. Fázová rovnováha je také důležitá: přidávejte jednotky jednu po druhé a střídejte fáze, aby místo zůstalo vyvážené – nevyvážené místo platí vyšší ztráty a vypíná rušivé závady.

A konečně poplatek za poptávku: energie účtují nejvyšší 15minutovou špičku v měsíci samostatně. Šest jednotek táhnoucích 360kW na jedno okno stojí skutečné peníze měsíčně, ne jednou. Sluneční záření během nabíjecího okna a skromná vyrovnávací paměť baterie tento vrchol snižují; odkaz OCPP je to, co to ovladači umožňuje automaticky.

Proč dovozci zařazují AMPPAL do svého užšího seznamu

Vzorové objednávky se expedují do 3-5 pracovních dnů; kontejnerové zásilky odcházejí 15-20 pracovních dnů po potvrzení objednávky.

Žádná minima přesahující jednu jednotku vzorku; objemové ceny začínají na 10 a modely 30/40/60 kW mohou cestovat v jednom kontejneru.

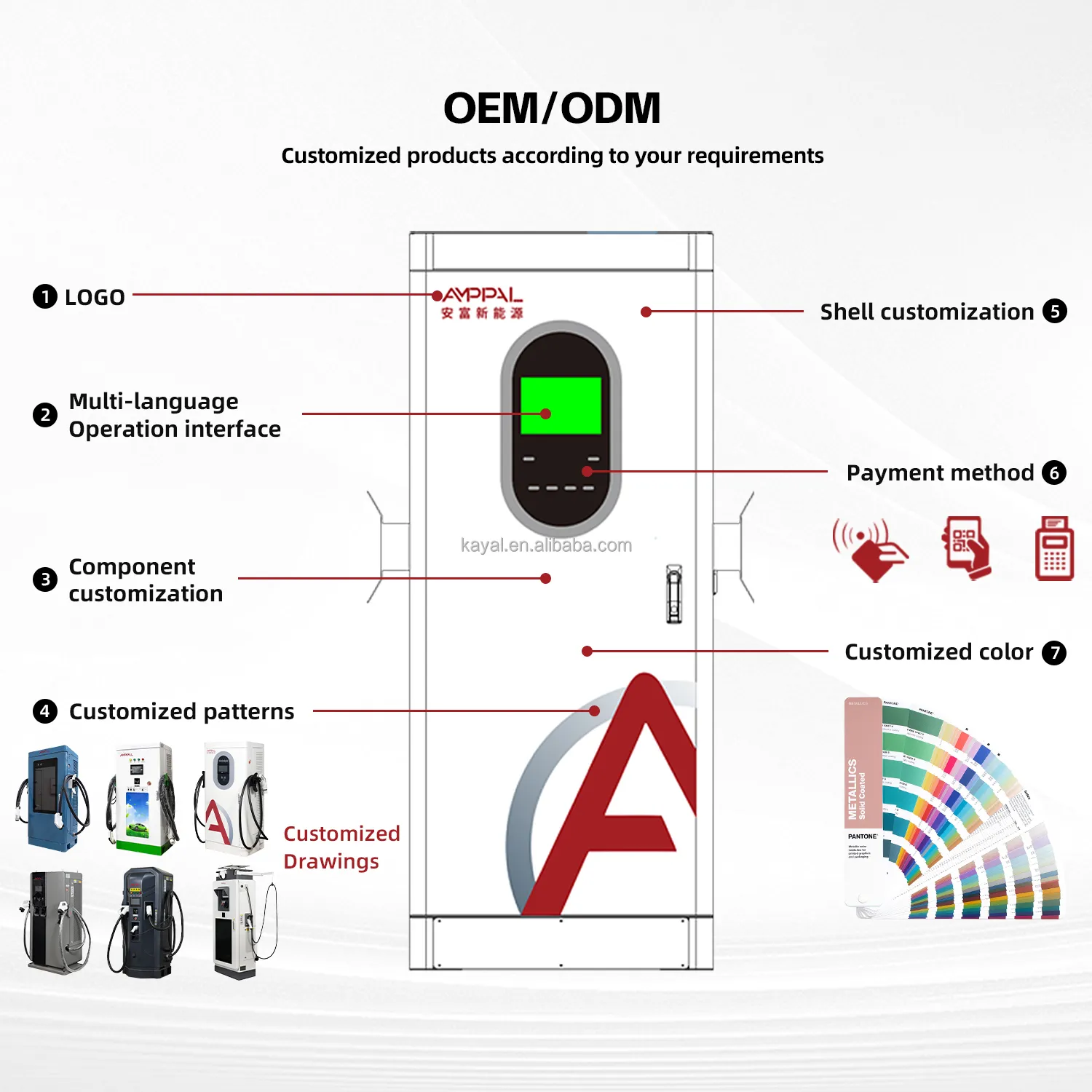

Přizpůsobení: vaše logo, barva laku, platební aplikace, štítky.

Ke každé zásilce dodáváme fakturu, balicí list, CE/TUV certifikáty, zkušební protokoly a certifikát původu.

Záznamy, které můžete zkontrolovat: 1 milion+ jednotek od roku 2014, 200+ stanic provozovaných samotnou AMPPAL a 500 kapalinou chlazených jednotek v projektu NEOM zeleného vodíku v Saúdské Arábii.

Exportní podmínky balení a dopravy

Každá přepravka zaujímá jednu paletovou pozici: dřevěný rám na čtyřsměrné základně, pěnový blokovaný vůči stopě a obalený vlhkostí pro oceánskou nohu. Nabíjecí kabel je stočený a připevněný tak, aby byl konektor chráněn.

Zhruba deset beden se vejde do 20stopého kontejneru, asi 24 do 40stopé vysoké kostky smíchané s nástěnnými modely. Každá zásilka je při nakládce vyfocena.

Nabízíme možnosti EXW Yueqing, FOB Ningbo a CIF-to-port; speditéři v Ningbo dobře znají přepravky AMPPAL.

Servis a podpora po dodání

Na každou jednotku se vztahuje dvouletá záruka. Na místě se šesti jednotkami doporučujeme držet jeden náhradní modul lokálně, spíše než spoléhat na leteckou přepravu pokaždé, když něco selže.

Náhradní díly na skladě 8+ let: obrazovky, sestavy pistolí, ventilátory, filtry, ovládací desky – většina dorazí do týdne.

Vzdálené aktualizace firmwaru a podpora konfigurace OCPP 1.6/2.0 prostřednictvím e-mailu nebo WhatsApp s odpovědí ve stejný den.

Zahrnuje pomoc při plánování místa: naši inženýři zkontrolují velikost vašeho transformátoru, kabelový plán a plán fází předtím, než objednáte násobky.

Kontrolní seznam ročního servisu: čištění filtru každé 1-3 měsíce, připojení točivého momentu ročně, čtvrtletní kontrola nastavení řízení zátěže.

Úskalí instalace (špatně / správně)

Špatně: za předpokladu rotace fáze nezáleží, protože jednotka se sama opraví. Vpravo: před připojením napájení ověřte rotaci L1-L2-L3; zpětný chod způsobí poruchu jednotky a může poškodit vstupní stupeň.

Špatně: připojení všech nových jednotek ke stejné fázi, aby bylo zapojení jednoduché. Vpravo: distribuce jednotek napříč fázemi; vyvážené místo se vyhýbá nepříjemným výletům a platí nižší ztráty.

Špatně: dimenzování napájecího kabelu přesně podle jmenovité hodnoty jističe. Vpravo: počítejte s úbytkem napětí po délce běhu - pod AC380V +/- 15% na svorkách, jednotka se sníží nebo se porouchá.

Špatně: spuštění nabíječky z přenosného generátoru během práce na síti. Vpravo: použijte stabilní třífázové napájení; Posun frekvence generátoru mate vstupní ochrany.

Špatně: povolení všech šesti jednotek bez omezení místa. Vpravo: nastavte víčko řízení zátěže OCPP na skutečnou kapacitu transformátoru – to je rozdíl mezi transformátorem 200 kVA a 400 kVA.

Hlášení vlastníka webu

Logistický operátor v Selangoru v Malajsii (červenec 2025) začal se dvěma jednotkami na 100 kVA službu pro své dodávky. Tvrdí, že výstup 133A nabije jeho dodávky s kapacitou 60 kWh mezi jednotlivými trasami asi za hodinu – a omezení řízení zátěže neznamenalo žádný upgrade transformátoru. Jeho stížnost: počáteční nastavení OCPP s jeho backendem od třetí strany trvalo dvě relace podpory, aby se vyhladily; nyní na vyžádání předkonfigurujeme backend ve výrobě.

Provozovatel obsluhované oblasti ve španělské Zaragoze (říjen 2025) provozuje čtyři jednotky na dálniční zastávce a sledoval, jak jeho poptávka klesla o 23 % poté, co naši inženýři stanovili limit 240 kW. Jeho reptání: v prvním měsíci nechal všechny čtyři na Auto a dvě jednotky skončily ve stejném 15minutovém okně a dosáhly vrcholu - nastavení posunu to napravilo.

Developer lokality v Monterrey v Mexiku (únor 2026) naplánoval nádvoří o šesti jednotkách s transformátorem 300 kVA a solárním zařízením. Jeho zpětná vazba po třech měsících: pracovní list fázového vyvážení zachránil přepracování - jeho první elektrikář umístil tři jednotky na jednu fázi. Jeho poznámka: doba spouštění dotykové obrazovky asi 20 sekund je ve frontě dlouhá; aktualizace firmwaru to sníží pod 10.

FAQ - Grid, Transformer & Multi-Unit Planning

Otázka: Kolik proudu odebírá jedna 60kW jednotka ze sítě?

A: Zhruba 90A na fázi při plné zátěži, v závislosti na místním napětí a účiníku; přesný údaj je na typovém štítku a v návodu k instalaci.

Otázka: Mohu provozovat jednu 60kW jednotku na stávající 100A třífázové síti?

Odpověď: Často ano, pokud tuto službu nesdílí nic těžkého a běh je dostatečně krátký, aby se zabránilo poklesu napětí; nechejte nejprve elektrikáře ověřit volnou kapacitu.

Otázka: Kolik 60kW jednotek může podporovat 200kVA transformátor?

Odpověď: Asi čtyři při plném současném zatížení, nebo pět až šest s limitem řízení zátěže kolem 240-260 kW a realistickým ohromujícím relací.

Otázka: Co je to poplatek za poptávku a jak se mě týká?

A: Energie účtují nejvyšší 15minutovou průměrnou poptávku v měsíci samostatně; šest jednotek s výkonem 360 kW na jedno okno vás stojí měsíčně. Místo čepice, ohromující a solární / baterie oholit.

Otázka: Podporuje nabíječka správu zátěže u jiných značek?

A: Prostřednictvím OCPP 1.6/2.0 jednotky naslouchají místnímu ovladači; Flotily smíšených značek fungují, pokud kontrolor mluví OCPP se všemi.

Otázka: Mohu přidat jednotky později bez předělání elektrického návrhu?

A: Plánujte plán transformátoru a kabelů pro konečný počet od prvního dne; přidání jednotek později je mechanická instalace plus změna ovladače.

Otázka: Funguje tato jednotka se solárními panely a bateriemi na místě?

Odpověď: Ano – nabíjí se z čehokoli, co místo dodává, a OCPP umožňuje regulátoru upřednostňovat solární a stropní odběr sítě v oknech špičkových tarifů.

Otázka: Proč výstup 133A, když má jednotka pouze 60kW?

A: Protože výstupní napětí se mění 200-1000VDC; na 450V 60kW nabíječka potřebuje cca 133A. Díky tomuto jmenovitému proudu je rychlý pro vozidla třídy 400V.
