120kW Multi-Gun DC EV nabíječka pro více vozidel a nabíjení vozového parku

Co 120kW skříň se čtyřmi pistolemi vlastně dělá

Zapojte jeden EV do AF-DC-120-Y-D-Z-4-H a odebere plných 120 kW; zapojte sekundu a skříň tiše rozdělí rozpočet na 60 kW na každou. O tom, zda vám řidiči zanechají pětihvězdičkovou recenzi nebo jednohvězdičkové chvástání, rozhoduje toto opětovné krájení, nikoli samotný napájecí modul.

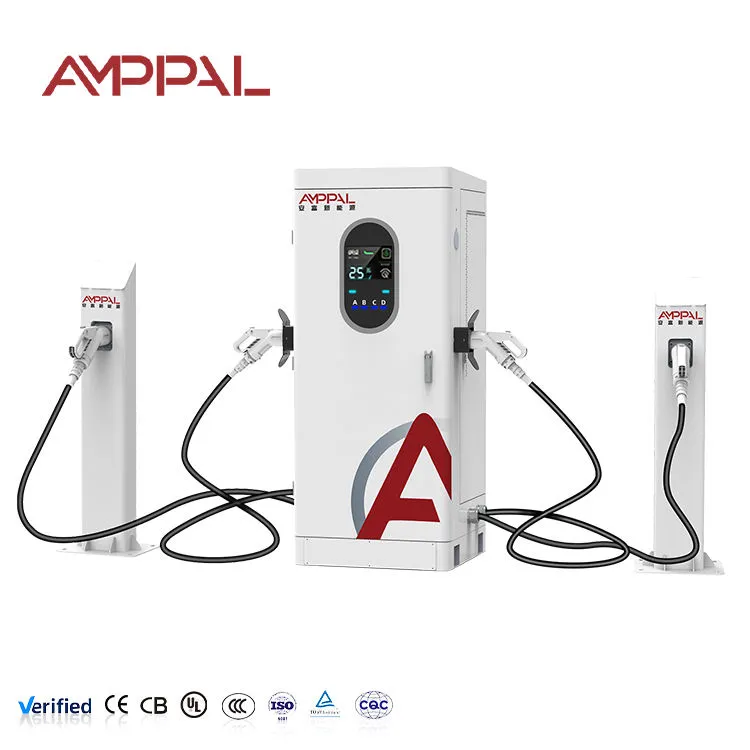

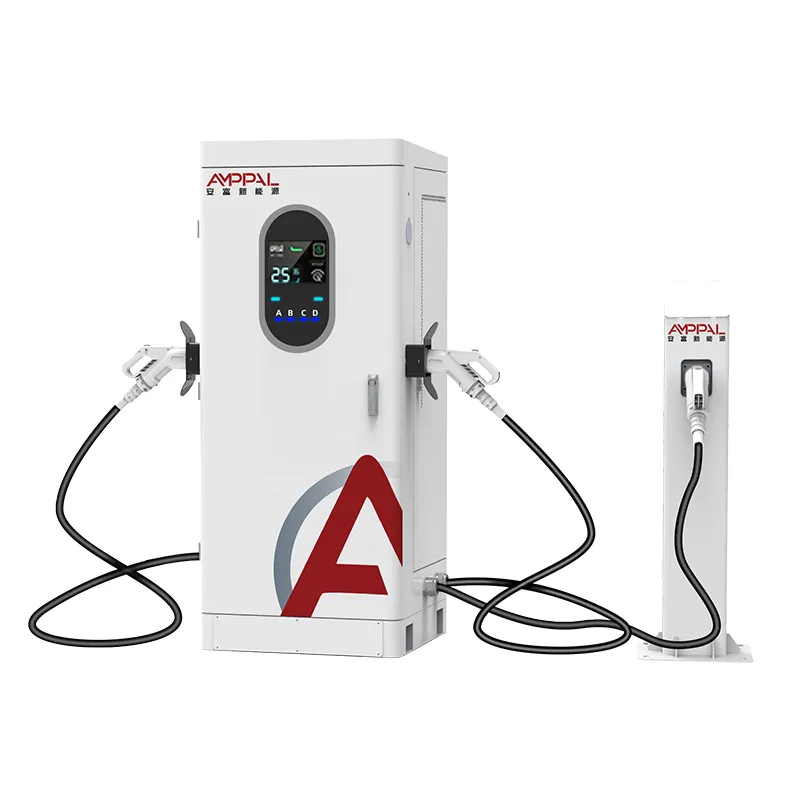

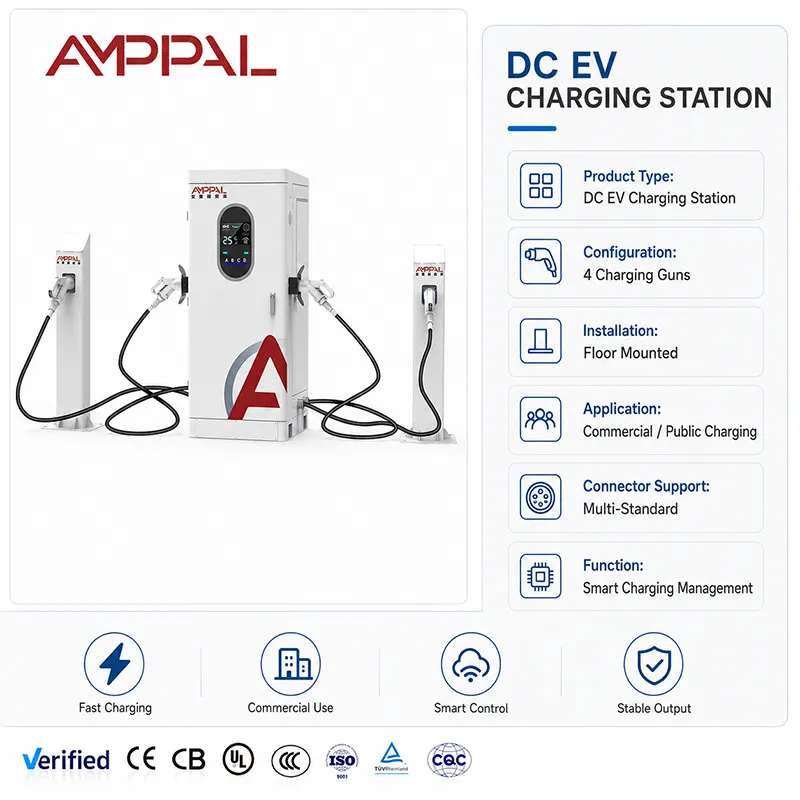

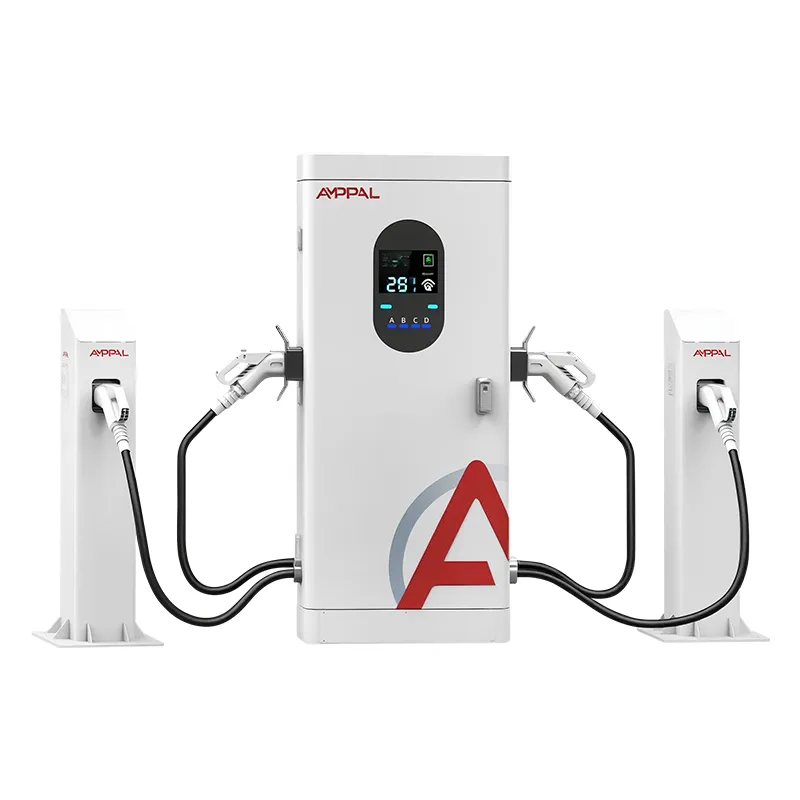

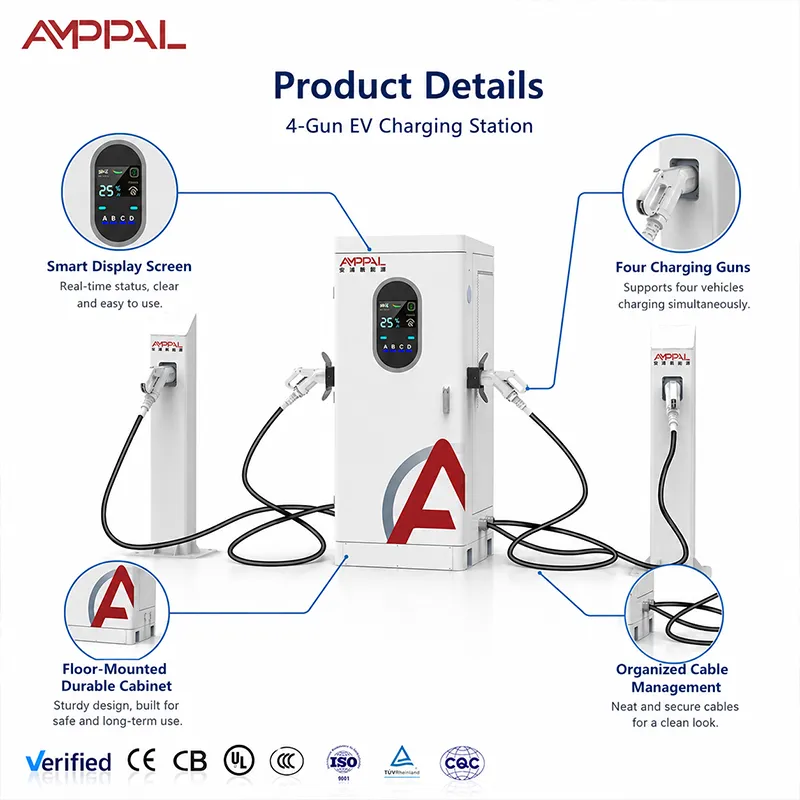

Tato 120kW nabíječka pro více pistolí DC EV pro více vozidel a nabíjení vozového parku je integrovaná stejnosměrná nabíječka pro více pistolí: jedna skříň, jeden vstup AC380V, čtyři výstupy sdílející jeden zdroj energie. Nejsou to čtyři nabíječky sešroubované dohromady. Je to jeden 120kW stroj, jehož software sekundu po sekundě rozhoduje o tom, kam energie půjde. Operátoři, kteří tomuto softwaru rozumí, utvářejí zážitek z fronty.

Pět věcí, které alokační modul mění

Pravidla přidělování, která nastavíte vy, ne továrna: kdo dřív přijde, je dřív na řadě, dokonce dělená nebo přednostní zbraň – změněná na dotykové obrazovce nebo přes backend OCPP, bez otevírání skříně.

Nečinné zbraně přestanou platit nájem: když je pozice C prázdná, její podíl automaticky proudí do obsazených zbraní. 120kW se nikdy samo nezaparkuje v nepoužívané zásuvce.

Obrazovka říká pravdu: každá relace zobrazuje živé napětí a proud, takže řidič, který „zpomalil“, vidí, že jde o alokaci, nikoli o chybu. Tato jedna obrazovka končí více argumentů než jakýkoli lístek na helpdesk.

Současné limity jsou součástí matematiky: výstup dosahuje vrcholu 250 A, takže samotné 800V vozidlo může mít plných 120 kW, zatímco 400V auto má vrchol kolem 100 kW. Kabinet ukazuje obě čísla živě.

Technické specifikace

Kde si 120kW splitter vydělává

Městská stanoviště taxi: tři taxíky usrkávají každé 30 kW, zatímco jeden vysokonapěťový sedan odveze zbytek bazénu.

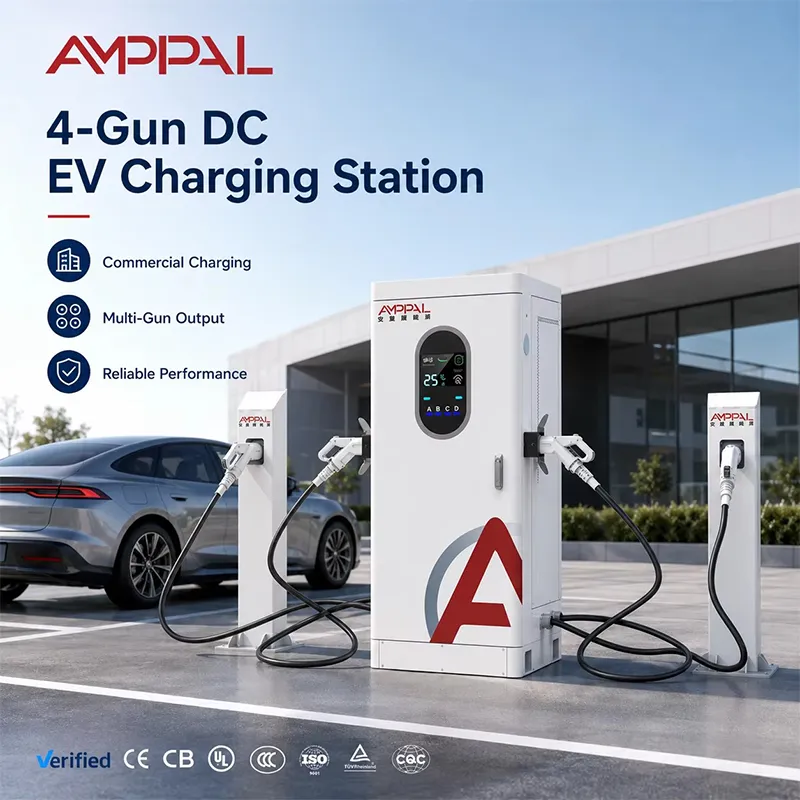

Parkování u hotelu a nákupního centra: hosté přes noc účtují uvolněným tempem; pouze denní návštěvník se přiblíží k plným 120 kW.

Malé vozové parky se 4-8 EV a jediným 120kW napájecím potrubím pronajímatel nebude modernizovat.

Zastávky na dálnici s nárazovými příjezdy — čtyři děla pohltí malou vlnu bez druhého transformátoru.

Náboje pro jízdu v horkém podnebí: chlazení s nuceným oběhem vzduchu a krytí IP54 zvládnou 40stupňové dny a prašné chodníky.

Jak vláda rozhoduje o tom, kdo co dostane

Ovladač průběžně vzorkuje každý požadavek připojené pistole – napětí baterie, aktuální požadavek a vámi zvolené pravidlo. Výchozí nastavení je, kdo dřív přijde, je dřív na řadě: první auto dostane, o co žádá, druhé si vezme z toho, co zbyde, pozdější příjezd rozděluje zbytek. Dokonce i rozdělení rozděluje bazén mezi obsazené zbraně.

Zde je matematický řidič skutečně cítit. Jedno auto samotné: plný bazén. Dva vozy: každý 60 kW. Čtyři auta: každé 30 kW – za předpokladu, že vozidla mohou přijmout tato čísla. Důležité jsou dvě upozornění. Za prvé, strop 250 A: 400V baterie vyžadující 300 A je omezena na 100 kW, takže moment „plných 120 kW“ patří 800V vozidlům.

Řidič tedy vidí krok dolů, když se někdo nový připojí a pomalý proud se zužuje, jak jejich vlastní baterie stoupá. Ani jedno není chyba. Na obrazovce se během sekundy zobrazí nové rozdělení a pásek LED změní barvu, takže fronta ví, která zbraň je volná.

Brány kvality Za značkami CE, TUV, UL a CB

Testování typu na celé skříni, nikoli na zkušebním vzorku: EMC, dielektrická odolnost a ochranné uzemnění ověřeno na jednotce 1820x750x735 při dodání.

96hodinový solný sprej na krytech a pouzdrech zbraní – kontrola pobřežní koroze, která je důležitá v lokalitách v Perském zálivu a jihovýchodní Asii.

Tepelné prohřátí při okolní teplotě 50 C se zavřenými dveřmi; křivka snížení výkonu je vytištěna v návodu, na místě nebyla objevena.

Testování proti dešti a prachu IP54 na těsnění dveří a kabelových průchodkách předtím, než jednotka opustí linku.

Serializované záznamy: se zásilkou lze vyžádat zkušební soubor každé skříně – užitečné, když se v nabídce projektu požaduje důkaz.

Osm kroků od svitkové oceli k testované skříni

1. Řezání laserem na strojích TRUMPF a ohýbání CNC ohraňovacím lisem — fáze plechu vytváří příběh IP54.

2. Práškové lakování a vytvrzování se vzorkem ze solného spreje odebraným z každé šarže.

3. Montáž PCBA na stejnosměrné lince; AMPPAL provozuje montáž AC a DC odděleně, takže DC skříně nikdy nesdílejí nástroje s AC převodovkou.

4. Integrace výkonového modulu se sestavou přípojnic řízenou kroutícím momentem – uvolněná přípojnice se po měsících ukáže jako horké místo.

Je 120 kW napříč čtyřmi zbraněmi tou správnou matematikou pro váš web?

Tato skříň se hodí na místa, kde se mohou připojit čtyři vozidla najednou a relace trvají 25-60 minut: depa, nákupní centra, hotely, malé dálniční zastávky. Pracujte pozpátku od svého cíle. Zhruba, při průměru 40 kW na obsazenou pistoli trvá doplnění 50 kWh asi 75 minut, když je skříň plná, a asi 25 minut, když jedno auto má bazén sám.

Buďte upřímní ohledně neshod. Pokud celý váš byznys tvoří jeden rychlý pruh s jedním vozidlem najednou, stojí jednozbraň 120 kW nebo 160 kW méně. Pokud potřebujete čtyři simultánní 120kW relace, tato skříň je čtyřikrát příliš malá – kupte si samostatné jednotky.

Proč si kupující objednávají tuto skříň od AMPPAL

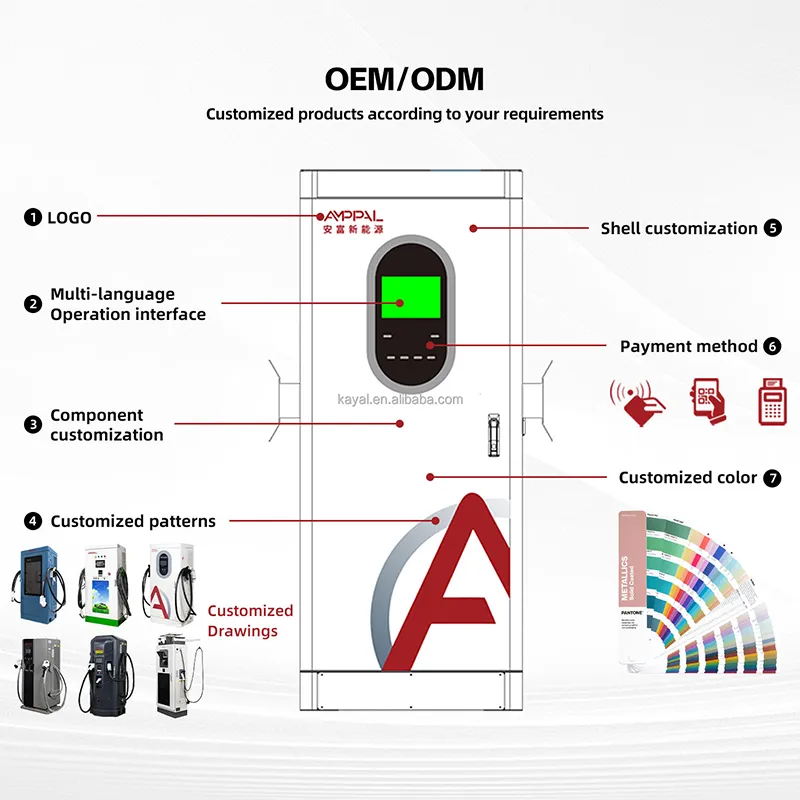

OEM/ODM bez dramatu: logo, barva, štítky zbraní a pojmenování backendu nakonfigurované na objednávku; Podmínky MOQ jsou stanoveny pro každý model v nabídce a jednotky vzorku se dodávají před objemem.

Standardní dodací lhůta tohoto modelu 15–20 pracovních dnů, počítáno od zálohy a schváleného uměleckého díla.

Certifikační sada, která odpovídá na výběrová řízení na Středním východě, v EU a v Americe: CE, TUV, UL, CB, plus CCC doma.

Referenční projekty s reálnými provozními daty: 500 kapalinou chlazených jednotek dodaných pro projekt zeleného vodíku NEOM v Saudské Arábii, více než 200 stanic provozovaných naším vlastním týmem.

Továrna pro 260 lidí založená v roce 2014 v Yueqing, Zhejiang – „elektrický kapitál Číny“ – exportující do více než 40 zemí.

Krabice, paleta, kontejner: Jak se 120kW dodává

Skříň se dodává nastojato v dřevěné bedně o rozměrech 1820x750x735 mm s vůlí asi 100 mm na každou stranu; čtyři zbraně jezdí v pěnových přihrádkách vedle ní. Obálka přepravky vychází přibližně 2,0 x 0,95 x 1,0 m a konečná hrubá hmotnost je uvedena na balicím listu před odesláním.

Pokud jde o kontejnery, plánujte kolem této obálky: 40 stop HQ pojme šest přepravek v jedné řadě s prostorem pro příslušenství a u každé objednávky znovu porovnáme plán uložení se skutečnými rozměry kontejneru. Žádní dva zákazníci nebalí stejnou směs, takže konečný nakládací diagram je s vámi potvrzen před odjezdem kamionu.

Podmínky jsou vaše volání — FOB, CIF, CFR, DDP nebo EXW z našeho závodu Yueqing — a přepravní dokumenty (obchodní faktura, balicí list, konosament, osvědčení o původu) jsou připraveny naším exportním oddělením, které ročně zpracovává více než 40 cílových zemí.

Záruka a náhradní díly

Dva roky na jednotce. Na skříních s více pistolemi se nejvíce opotřebovávají sestavy pistolí — máme skladem všechny čtyři pozice.

Náhradní sestavy pistolí (s 5m nebo 7m kabelem) expedovány ze závodu Zhejiang do 48 hodin pro skladované položky.

Vzdálená diagnostika přes připojení OCPP: většina konfiguračních chyb je vyřešena přes backend bez návštěvy místa.

Každoroční servisní kontrolní seznam zasílaný s každou objednávkou: vyčistěte vzduchové filtry, znovu utáhněte přípojnice, zkontrolujte kontakty pistole, zda na nich nejsou stopy po popálení.

Podpora při uvádění do provozu: vzdálený hovor s našimi inženýry za účelem procházení první relace od konce do konce.

Náhradní díly na úrovni modulů, nikoli přísliby na úrovni desky: napájecí moduly jsou vyměnitelné za provozu a jsou skladovány po celou záruční dobu.

Špatné versus pravé: Manipulace se skříní

Špatně: zaparkujte tak, aby byl 5m kabel napnutý, a když se konektor opotřebuje, obviňujte nabíječku. Vpravo: přizpůsobení délky kabelu rozmístění šachty – 7m zbraně na vzdálených drahách, 5m na blízkých drahách, kabely se po každé relaci vrací do pouzder.

Špatně: stohování krabic proti odvětrávané straně skříně. Vpravo: ponechejte 40 cm volného prostoru kolem sání a filtr měsíčně profoukněte.

Špatně: říkat řidiči 400V "dostaneš 120kW", protože na ceduli je napsáno 120kW. Vpravo: uvedení skutečného čísla — kolem 100 kW na 400 V, plných 120 kW na 800 V — a ukázání na živou obrazovku.

Špatně: napájení skříně ze sdílené zásuvky nebo poddimenzovaného jističe. Vpravo: vyhrazené vedení AC380V+-15%, správně dimenzovaný jistič a správné uzemnění – schéma zapojení je v návodu.

Špatně: nechat zbraň ležet na mokrém asfaltu, zatímco další auto stojí ve frontě. Vpravo: pouzdro po použití; LED pásek svítí zeleně, pouze když je pistole usazená a připravená.

Co říkají operátoři po šesti měsících

Správce depa taxíků v Dubaji jezdí podle toho, kdo dřív přijde, je dřív na řadě a řekl nám, že LED kapela zkrátila jeho spory ve frontě na polovinu – řidiči před zaparkováním uvidí, která zbraň je volná. Jeho stížnost: přímé slunce znesnadňuje čtení 7palcové obrazovky uprostřed odpoledne, a tak na skříň přišrouboval malý kryt.

Operátor obchodního centra v Kuala Lumpur objednal 7m děla na vnější pozice, aby auta v zadním prostoru mohla dosáhnout bez šoupání. Tržby na kabinet se zvýšily poté, co přešel na rovnoměrné rozdělení, protože žádné auto nezabavilo bazén při večerním spěchu.

Dopravní společnost ve Varšavě projede přes noc čtyři dodávky jednou skříní. Při -15C se skříň spustila a udržovala teplotu v pořádku. Jejich poznámka: Hlasitost bzučáku na konci relace nelze ztišit z aplikace, takže pracovník na noční směně musí k obrazovce dojít – drobné, ale požádali o to v příštím firmwaru.

Otázky, které se kupující ptají na alokaci energie

Otázka: Pokud se zapojí čtyři auta najednou, dostanou všechna čtyři přesně 30 kW?

A: Při rovnoměrném rozdělení ano — 120 děleno čtyřmi obsazenými děly. Díky tomu, kdo dřív přijde, je dřív na řadě, první auto si ponechá to, o co požádalo, a zbytek se podělí o to, co zůstane. Na obrazovce se zobrazí živé rozdělení.

Otázka: Řidič řekl, že jeho rychlost klesla, když přijelo další auto. Selhává nabíječka?

A: Téměř určitě ne. Kabinet znovu přidělí fond při zahájení nové relace; jeho aktuální kroky dolů jedním pohybem a obrazovka se aktualizuje. Je to politika, ne selhání.

Otázka: Může mít vždy přednost jedna zbraň?

Odpověď: Ano, jedna určená pozice může být rezervována na akcii; ostatní tři rozdělí to, co zbylo. Dvě prioritní zbraně by potřebovaly dvě skříně - matematika to neumožňuje.

Otázka: Uvidí moje 400V flotila 120 kW?

Odpověď: Ne – výstupní strop 250 A omezuje 400 V auto na zhruba 100 kW. Plných 120kW se objevuje u vozidel 800V. Proto místo marketingových zkratek zveřejňujeme aktuální specifikaci.

Q: 5m nebo 7m kabely?

A: Seřaďte podle geometrie pole. Uzavřené pruhy zaberou 5 m (levnější, méně kabelů pro správu); příčný dosah potřebuje 7m. Smíšené objednávky jsou normální – specifikujte na pozici.

Otázka: Lze po instalaci změnit alokační pravidla?

Odpověď: Ano, z dotykové obrazovky nebo prostřednictvím OCPP, kdykoli, žádná změna hardwaru. Dva týdny dat A/B obvykle určí, které pravidlo vyhovuje vašemu webu.

Otázka: Co se stane, když jedna zbraň selže?

A: Ostatní tři pracují dál. Sestavy zbraní jsou vyměnitelné a skladované; neúspěšná poloha se zobrazí jako chyba na obrazovce a v OCPP.

Otázka: OCPP 1.6 nebo 2.0?

A: Oba. Před odesláním nám sdělte svou platformu a my s ní otestujeme handshake, takže zprovoznění se nezmění v relaci ladění.
