360kW Multi-Gun Ultra-Fast EV nabíjecí stanice pro dálniční nabíjecí rozbočovače

Co požaduje 360kW skříň od místa kolem ní

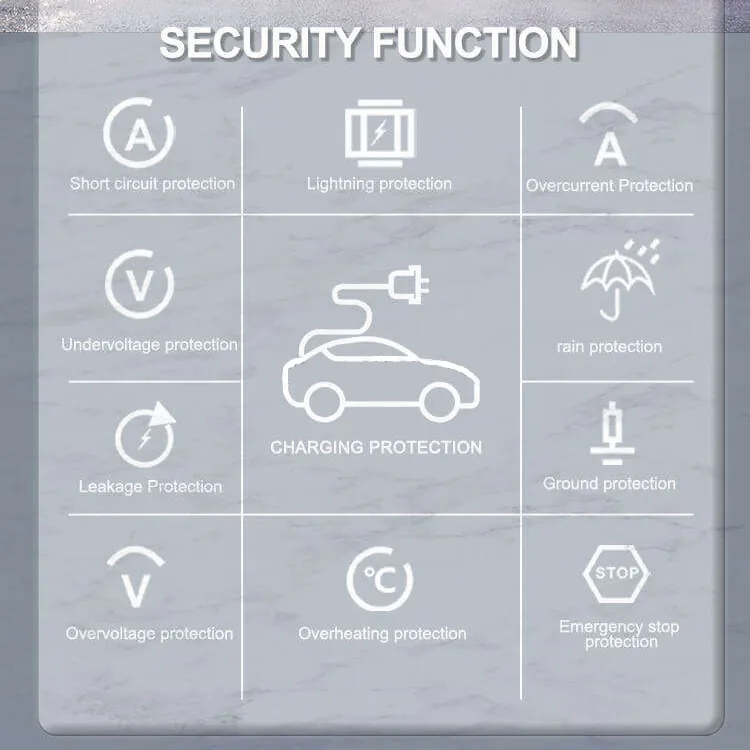

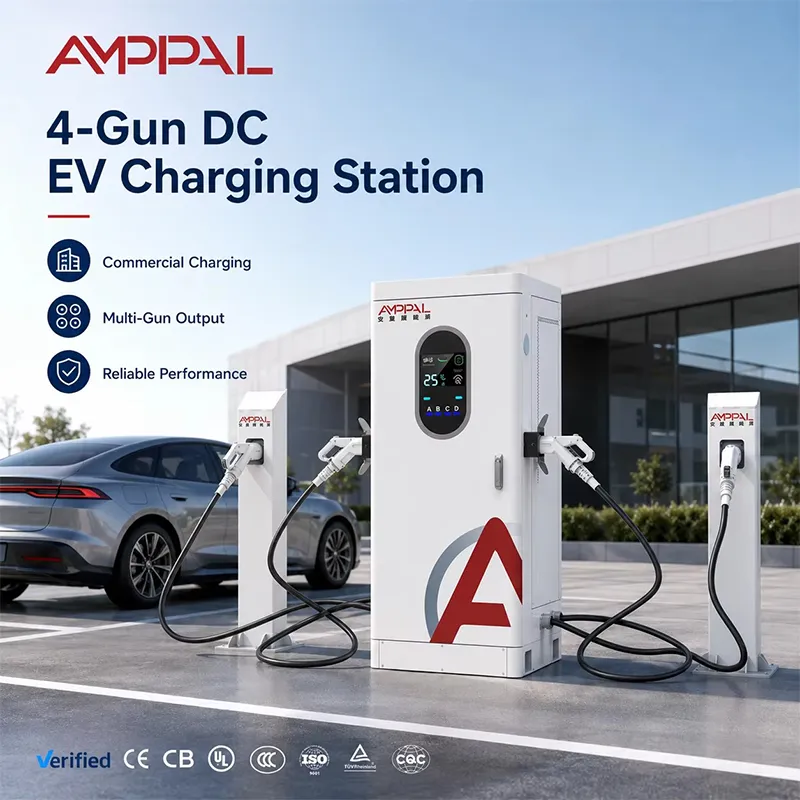

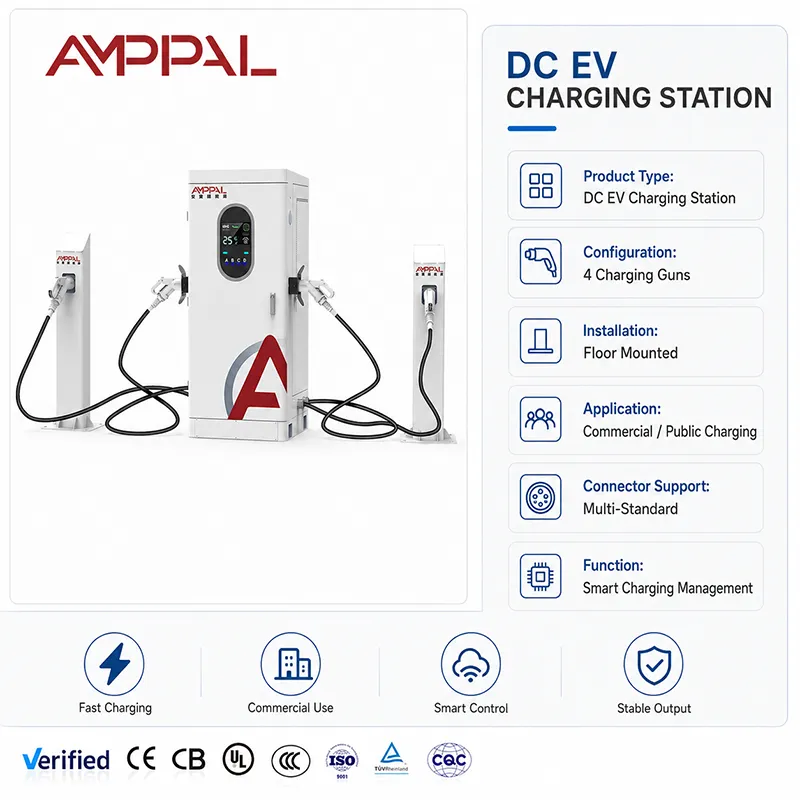

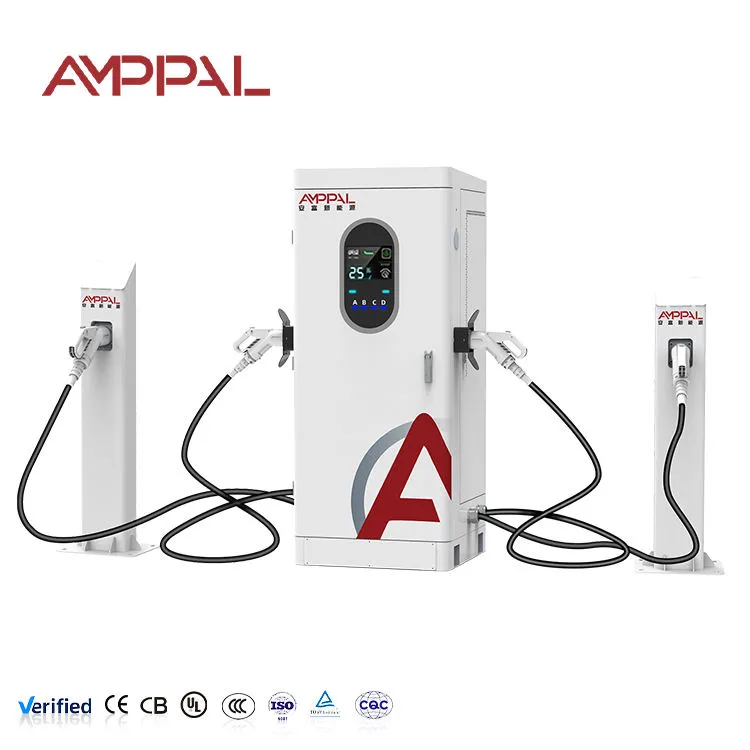

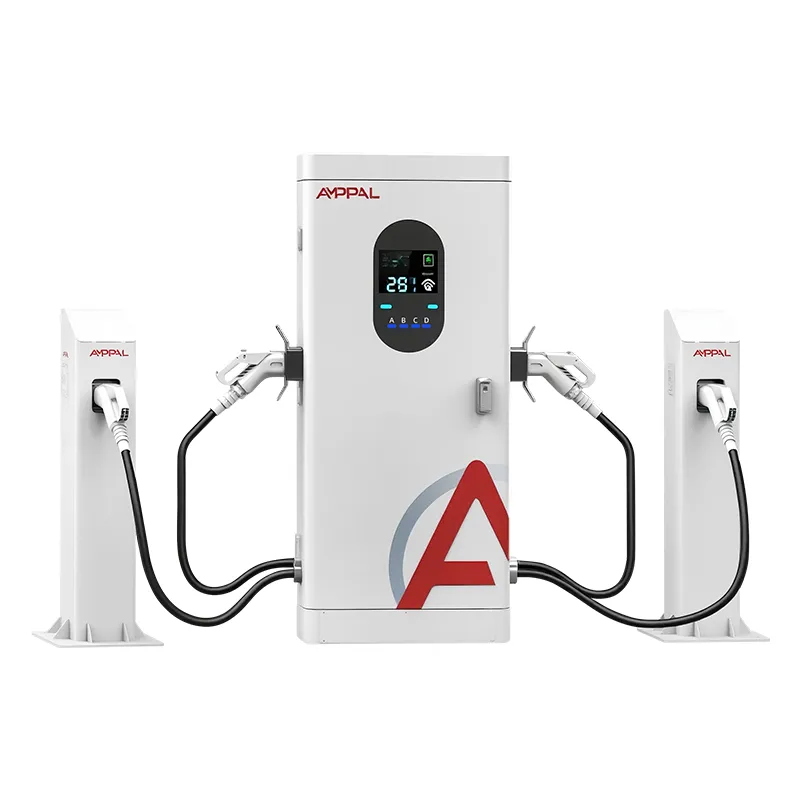

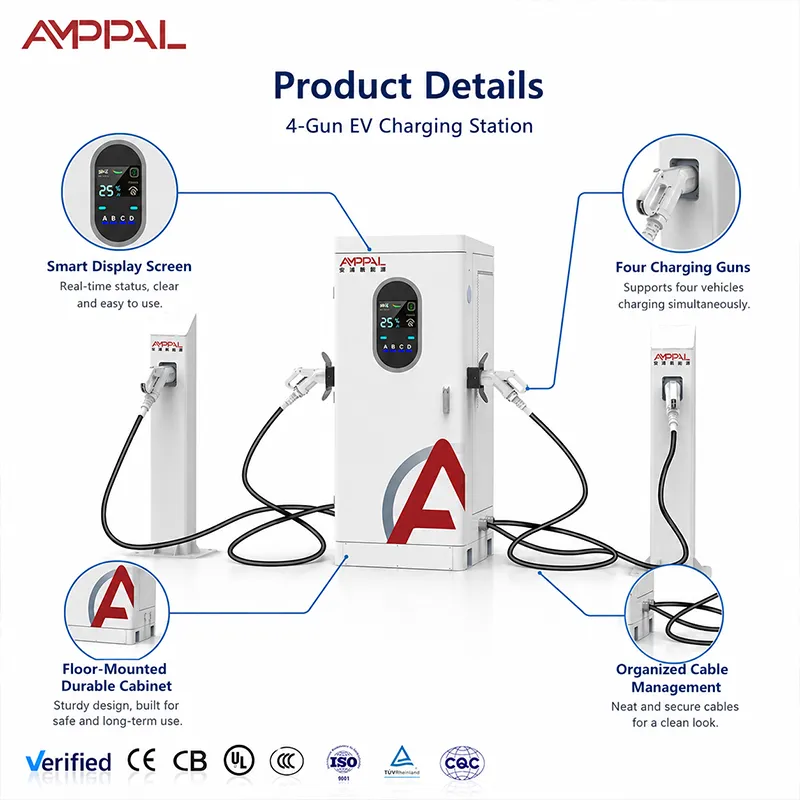

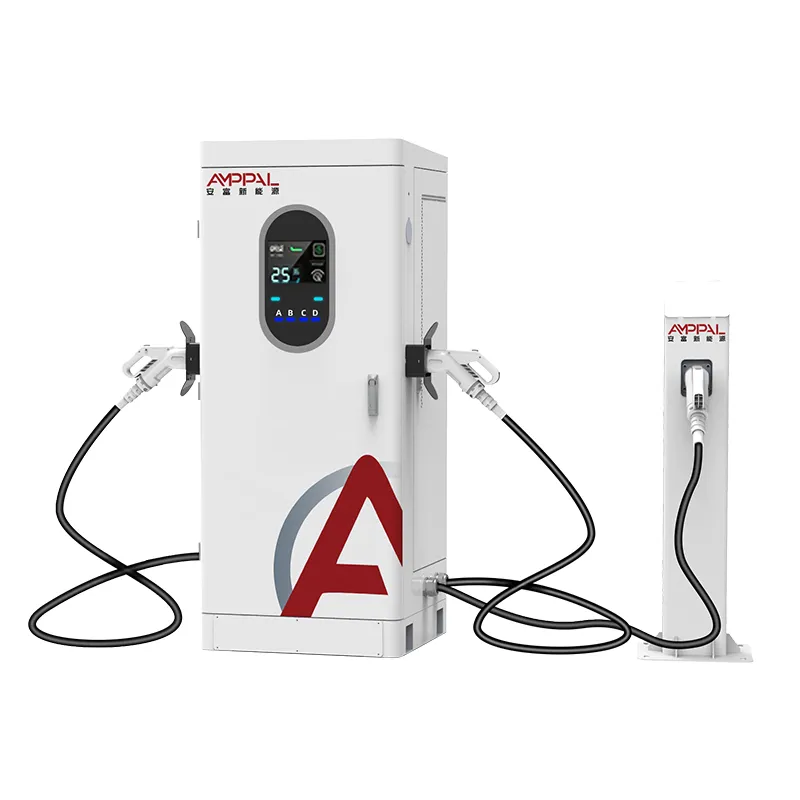

Než se vytáhne první kabel, 360kW rozvaděč donutí majitele staveniště odpovědět na otázku, které se většina instalátorů vyhýbá: odkud se bere energie při plné zátěži? AF-DC-360-Y-D-Z-4-H je integrovaná stejnosměrná nabíječka se čtyřmi pistolemi, která odebírá až 360 kW z jednoho napájení AC380V a rozděluje jej mezi pozice A/B/C/D. Na papíře je to nabíječka; v praxi jde o malou rozvodnu s dotykovou obrazovkou. Skříň si s radostí vyžádá svůj plný příkon – otázkou je, zda váš transformátor, napáječ a tarifní struktura dokážou zasáhnout bez dramatu.

To je důvod, proč je tato stránka napsána pro projektové inženýry a vlastníky míst, nejen pro nákup: vstupní kapacita, poptávkové nabíjení, tepelné chování při plném výkonu čtyř pistolí a role světelného pásu LED ve velkém množství. Správně tyto čtyři a skříň bude nudně spolehlivá. Nechte je špatně a každý měsíční účet je překvapením.

Rozhodnutí o designu, která jsou důležitá při plném zatížení čtyř děl

Plných 360 kW je dosažitelných, ale vzácně: při stropu 250 A spotřebuje osamocený vůz na 800 V až 200 kW; plná zásoba se objeví, když se několik vozidel na 800 V nabíjí společně – design pro průměr, ne pro marketingové číslo.

Řízení zátěže OCPP 1.6/2.0 omezuje celkový odběr ze zadní části, takže skříň může žít s napájením menším než 360 kW.

Šetrné k úložišti: skříň si dobře pohrává s vyrovnávací pamětí baterie – nabíjejte vyrovnávací paměť mimo špičku, nechte ji unést ranní shon, omezte nabíjení.

Snížení výkonu je zveřejněno, nezjištěno: tepelná křivka uvádí, jaký výkon je udržitelný při okolní teplotě 50 °C se všemi čtyřmi pistolemi zahřátými.

Světelný pás LED slouží v noci jako značná část: barevné stavy (nečinnost/nabíjení/chyba) se odečítají ze 30 metrů, takže řidiči přestanou kroužit.

Měření na pistoli a úplná telemetrie OCPP napájejí systém řízení energie, ve kterém operátoři hub žijí.

Technické specifikace

Kam 360kW skříň patří (a kam nepatří)

Dálniční obslužná centra se skutečným rozpočtem na transformátor a 24hodinovým provozem.

Centrály městského vozového parku elektrizující desítky vozidel přes noc, se solárními panely nebo úložištěm na místě.

Logistické a nákladní překladiště, kam kamiony a dodávky přijíždějí ve vlnách.

Předhradí letiště a autobusového terminálu s dlouhou dobou pobytu a vysokou propustností.

Ne pro weby pod 250 kW dostupného příkonu – skříň je poctivá v tom, co potřebuje, a takové by mělo být i místo.

Tepelná strategie a odlehčení při plném výkonu

Skříň táhne 360kW pouze tehdy, když to lokalita dovolí a vozidla si to vyžádají. Uvnitř nucený vzduch ochlazuje výkonové moduly se sáním na odvětrávané straně; Řídicí jednotka nepřetržitě sleduje teploty modulu a upravuje výstup podle publikované křivky snížení výkonu, než se cokoliv vypne. V horkém srpnovém odpoledni při 50 °C může být výstup omezen pod nominální hodnotu – jde o záměrný obchod, nikoli o selhání.

Na straně sítě je aritmetika jednoduchá: 360 kW na 380 V třífázovém napájení znamená zhruba 550 A síťového proudu při plné zátěži, což rozhoduje o vašem jističi, průřezu kabelu a výšce transformátoru. Většina hubů napájí skříň z 400-500kVA transformátoru nebo rozděluje stanoviště na dva přívody. Řízení zátěže OCPP může také omezit skříň na řekněme 300 kW během období špičky, zatímco vyrovnávací paměť baterie pokryje zbytek – skříň zachází s víkem jako s novým celkem a rozděluje ho mezi vytížené zbraně.

Pásek LED si v tomto měřítku vydobyl své udržení. Na tmavém rušném nádvoří jeho barva a blikající vzor řidiči ze vzdálenosti 30 metrů prozradí, která zbraň je volná, která se nabíjí, která je vadná. Méně kruhových kol znamená kratší fronty a data OCPP na zbraň vám umožní zkontrolovat vliv pásma na propustnost po měsíci.

Certifikační stezka na skříni Hub-Scale

Kompletní testování typu skříně: EMC, dielektrická odolnost, ochranné uzemnění – soubor, který technik provozovatele sítě skutečně otevře.

96hodinový solný sprej na kryt a zbraně; pobřežní centra to berou vážně.

Tepelné prohřátí 50 C s údaji o snížení výkonu zveřejněnými vedle.

Ověření krytí IP54 na těsnění a ucpávky.

Proud CE, TUV, UL, CB, CCC plus sériové záznamy o zkouškách na jednotku.

Návod na továrnu: Kde je postavena 360kW skříň

1. Laserové řezání TRUMPF a CNC ohýbání v Yueqing; práškové lakování s dávkovým vzorkováním v solné mlze.

2. PCBA na vyhrazeném DC vedení, oddělené od AC sestavy.

3. Integrace přípojnice a výkonového modulu řízená kroutícím momentem — při výkonu 360 kW představuje uvolněný spoj riziko požáru, takže každý spoj je zaznamenán.

4. Zapojení čtyř pistolí s polohovými stykači a měřením.

5. Firmware flash a handshake OCPP s testovacím backendem, včetně skriptů pro správu zatížení.

6. Zapálení při plné zátěži na rezistoru s logy na jednotku.

7. Finální kontrola kvality a serializace.

8. Balení – standardní dodací lhůta je 15–20 pracovních dnů a linka s kapacitou 1 milion+ jednotek ročně udržuje velké objednávky podle plánu.

Výběr rozbočovače: napájení, mřížka a vše mezi tím

Začněte mřížkou, ne skříní. Ptejte se, co může vaše připojení poskytovat nepřetržitě, ne co může přežít minutu. Pokud je odpověď nižší než 300 kW, skříň o výkonu 360 kW by měla fungovat s OCPP uzávěrem nebo úložištěm – nebo byste měli snížit výkon na 240 kW a ušetřené peníze později utratit za druhou jednotku.

Kde je tato skříň špatná odpověď: místo, které vidí jedno vozidlo najednou, nepotřebuje čtyři zbraně; web bez cesty upgradu transformátoru jej nemůže čestně hostit; a místo, jehož tarif trestá vysokou současnou poptávku, potřebuje plán úložiště a omezení podepsaný před nákupem, nikoli po prvním vyúčtování.

Poznámky k nákupu pro velké projekty hub

Projekty hub žijí nebo zemřou podle dokumentace: certifikáty CE, TUV, UL, CB, CCC plus sériové záznamy o zkouškách se dodávají s objednávkou a naše exportní oddělení připraví kompletní sadu dokumentů pro více než 40 zemí.

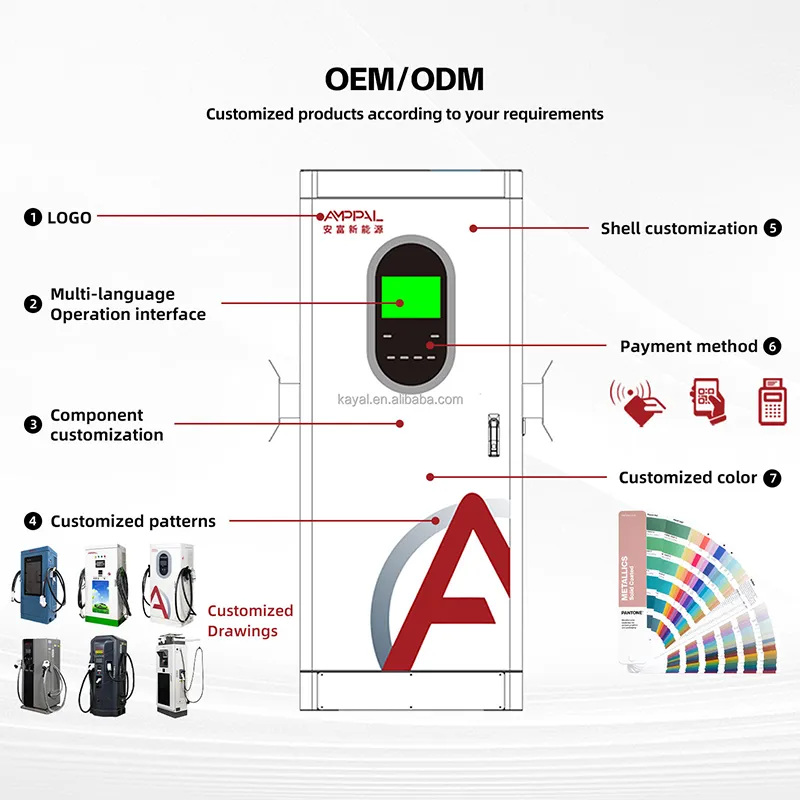

OEM/ODM v měřítku hubu: firemní vzhled, pojmenování backendu, konfigurace konektoru na pozici (CCS1/CCS2/GB/T/CHAdeMO/NACS) v době objednávky.

15-20 pracovních dnů dodací lhůta s výrobními sloty pro objednávky s více jednotkami; Podmínky MOQ na model v nabídce.

Provozovatelem je továrna: 200+ stanic provozovaných naším vlastním týmem a 500 kapalinou chlazených jednotek dodaných pro projekt zeleného vodíku v Saudské Arábii NEOM – reference v měřítku hub, nejen laboratorní data.

Specialista na „malého obra“ s 260 lidmi, založený v roce 2014 v Yueqing, vyvážející do více než 40 zemí – jeden závod, jeden odpovědný vlastník.

Plánování přepravy pro zavedení v rozsahu hub

Každá skříň se dodává ve svislé poloze v dřevěné bedně o rozměrech 2,0 x 0,95 x 1,0 m s přihrádkami na pistole řezané pěnou; celková hmotnost a rozměry přepravky jsou uvedeny na balicím listu před odesláním. Rozmístění rozbočovačů několika skříní sdílí jeden výrobní slot a jedno expediční okno.

Uložení kontejneru je potvrzeno na objednávku – šest přepravek v řadě na 40 stop velitelství podle našeho standardního plánu, pokaždé znovu porovnáno se skutečnými rozměry. Náhradní moduly a sady pistolí putují ve stejném kontejneru, aby díly pro uvádění do provozu zůstaly pohromadě.

Obchodní podmínky FOB, CIF, CFR nebo DDP od Yueqing s úplnými exportními dokumenty. Pro projekty rozbočovačů dodáváme také instalační dokumentaci: schéma zapojení, výkres základů a průvodce konfigurací řízení zátěže.

Struktura podpory pro operátory hub

Dva roky na kabinet. V měřítku nábojů doporučujeme držet jeden náhradní modul a jednu sestavu pistole na místě, spíše než čekat na přepravu.

48hodinová expedice na skladovaných náhradních dílech z Zhejiang, když se náhradní díl na místě spotřebuje.

Vzdálená diagnostika OCPP a podpora firmwaru; skripty pro správu zatížení vyladěné s našimi inženýry.

Okno čtvrtletní údržby: čištění filtru, opětovné utažení přípojnice, kontrola všech čtyř kontaktů pistole.

Dohled nad uvedením do provozu prostřednictvím videohovoru a dokument o předání provozu pro vaše směny.

Provozní řád na úrovni lokality pro 360 kW

Špatně: nechat kabinet běžet bez omezení na tarif s brutálními poplatky za poptávku. Vpravo: nastavení limitů zatížení OCPP za časové okno – energie dorazí později, účet se sníží.

Špatně: blokování sací strany značením nebo patníky. Vpravo: 40 cm volného prostoru a měsíční kontrola filtru; proudění vzduchu je chladicím systémem.

Špatně: očekávám plných 360 kW při okolní teplotě 50 °C. Správně: přečtěte si křivku snížení výkonu v manuálu a sdělte týmu webu, co srpen skutečně přináší.

Špatně: zaparkujte náhradní modul na vlhkém místě. Vpravo: skladování náhradních dílů uvnitř; vlhký modul nainstalovaný o měsíce později selže dříve a obviňuje nabíječku.

Špatně: použití barev pásku LED jako dekorace. Vpravo: standardizace významů barev na značení na místě, aby je řidiči v noci četli okamžitě.

Poznámky operátora z vysoce výkonných rozbočovačů

Provozovatel dálničního servisu v Saúdské Arábii spáruje skříň s vyrovnávací pamětí baterií a střešní solární. V hlavní sezóně vyrovnávací paměť nese ranní nápor, zatímco napájení sítě zůstává pod jejím uzávěrem; připisuje zásluhy managementu zátěže OCPP za udržení stálého účtu poptávky. Jeho stížnost: při 50 °C se skříň snižuje dříve, než očekával – křivka manuálu byla správná, ale přál si, aby s ní vedl prodej.

Logistický uzel v Německu provozuje nákladní a dodávkové vozy ve dvou skříních. Pásek LED měřitelně omezil noční kroužení – řidiči místo čtení obrazovek míří k zelenému pruhu. Menší problém: bedny prvního kontejneru neměly žádná zvedací oka, takže si jeho posádka připevnila popruhy; přidali jsme oči k pozdějším zásilkám.

Městské skladiště v Turecku integrovalo kabinet se svým systémem hospodaření s energií; Data OCPP na zbraň nyní obsahují měsíční zprávy o nákladech na vozový park. Malá námitka: aktualizace firmwaru vyžadují okno údržby, které musí 24hodinové skladiště naplánovat – plánování vzdálené aktualizace je na našem plánu.

Nejčastější dotazy k rozbočovačům a mřížkám

Otázka: Jaký transformátor potřebuji pro 360kW skříň?

A: Plánujte proud při plném zatížení přibližně 550 A na napájení 380 V; většina webů používá transformátor 400-500 kVA nebo rozdělený do dvou zdrojů. Před objednáním potvrďte místní napětí a kód.

Otázka: Může skříň běžet na menší připojení?

Odpověď: Ano – řízení zátěže OCPP omezuje celkový odběr z backendu, takže skříň může pracovat s přípustným výkonem řekněme 250 kW pomocí škrcení během špiček. Koupíte si celou skříň a mřížku vyrostete později.

Otázka: Jak se úložný prostor spáruje s touto skříní?

Odpověď: Nabijte baterii mimo špičku, vybijte ji do ranního shonu a nechte víko skříně udržovat odběr sítě pod prahem nabíjení. Naši inženýři posoudí řídicí schéma s vaším integrátorem.

Otázka: Přehřívá se skříň na plný výkon čtyř pistolí?

Odpověď: Řídicí jednotka provádí trimování podél publikované křivky snížení před jakýmkoli vypnutím. Při okolní teplotě 50 °C nemusí být plných 360 kW udržitelných pro dlouhé sezení; křivka manuálu vám napoví, co můžete očekávat.

Otázka: Jaké je skutečné maximum pro jeden vůz?

A: Omezeno stropem 250A: asi 200 kW při 800 V, asi 100 kW při 400 V. Plných 360 kW se objeví pouze v případě, že bazén sdílí několik vozidel na 800 V.

Otázka: Které konektory mohu nakonfigurovat?

A: CCS1, CCS2, GB/T, CHAdeMO a NACS, přiřazené na pozici v době objednávky. Smíšené konfigurace pro smíšené flotily jsou standardní.

Otázka: Jaké náhradní díly by měl mít náboj na místě?

Odpověď: Jeden napájecí modul a jedna sestava pistole na skříň je naše rada; oba jsou vyměnitelné za provozu a vztahuje se na ně dvouletá záruka s 48hodinovou expedicí, když dojdou zásoby na místě.

Otázka: Dodací lhůta a dokumenty pro zavedení 3-5 skříněk?

A: 15-20 pracovních dnů od uložení; přepravky se dodávají v jednom okně s úplnými exportními dokumenty, serializovanými testovacími záznamy a instalační dokumentací.
