160kW vícekonektorová stejnosměrná rychlá nabíjecí stanice EV pro komerční flotily

Kolik 160 kW rozprostřených na čtyři zbraně vám koupí

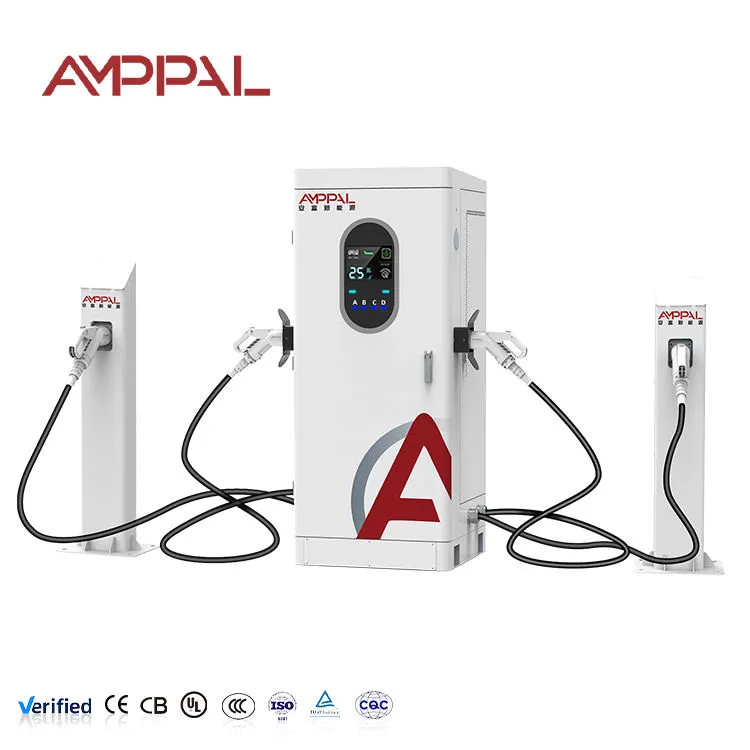

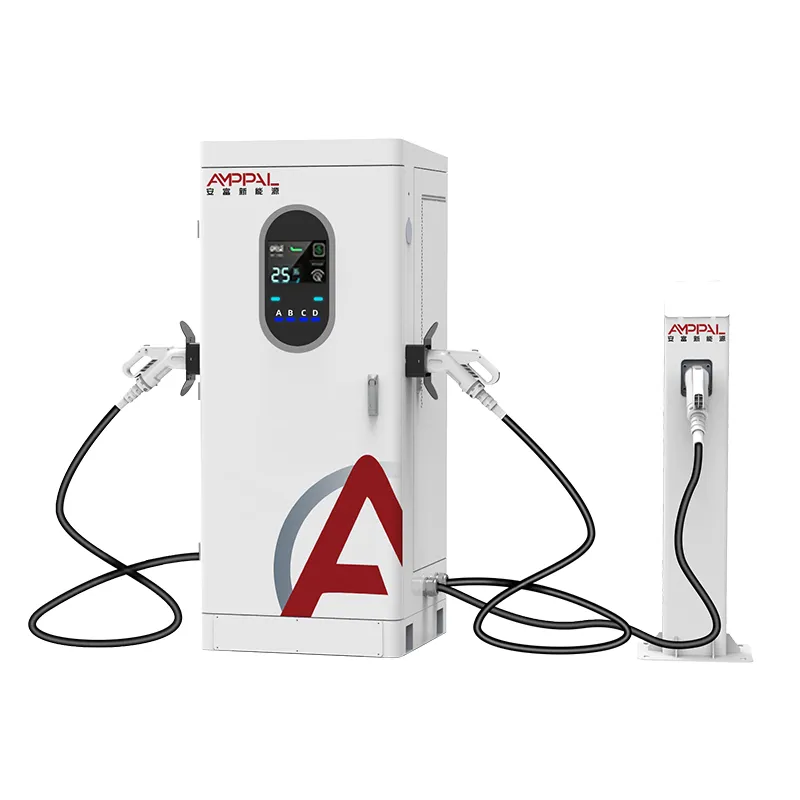

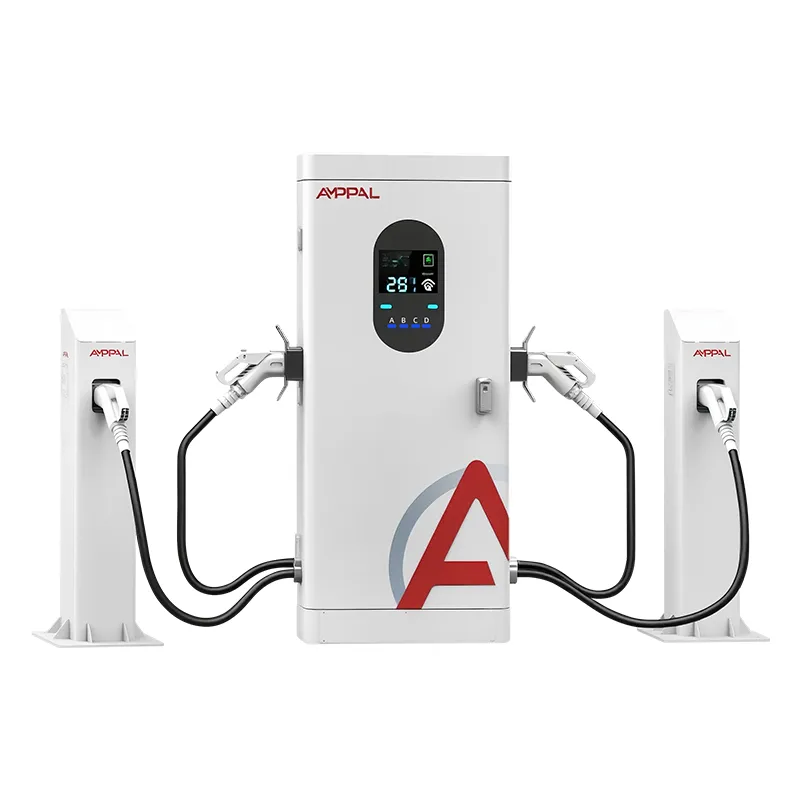

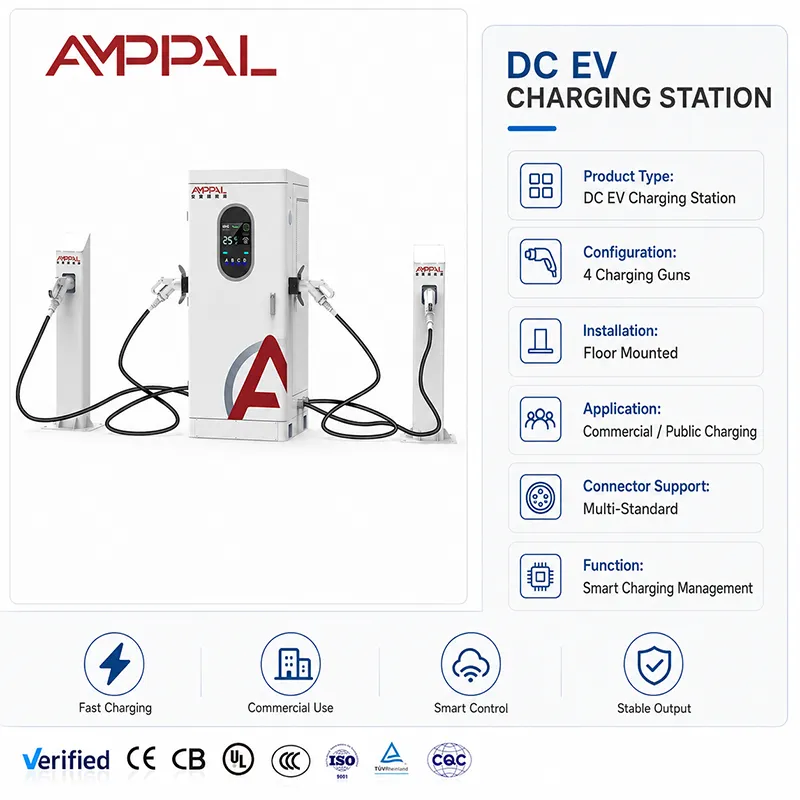

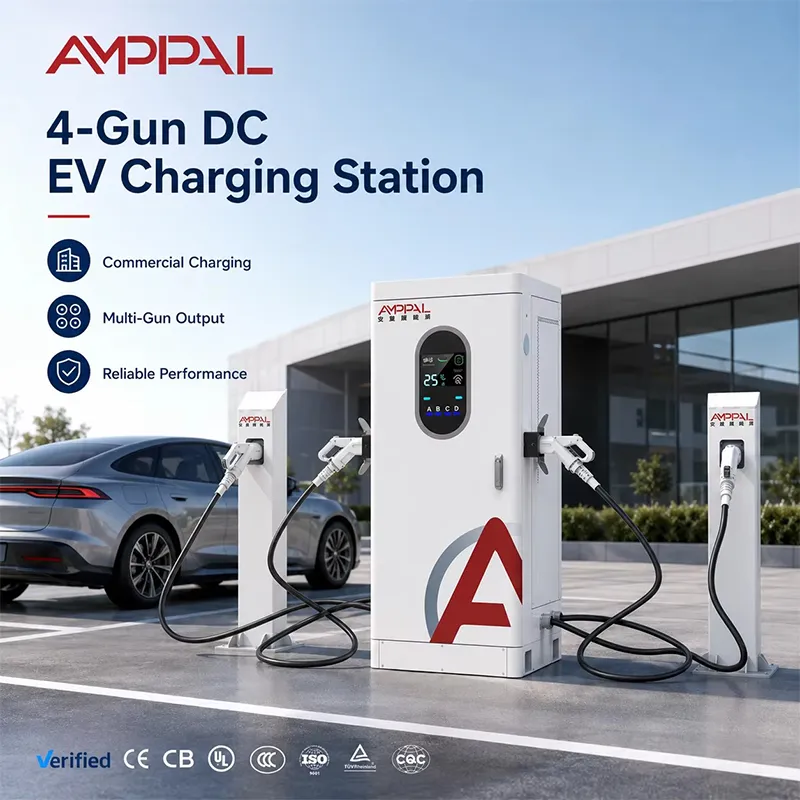

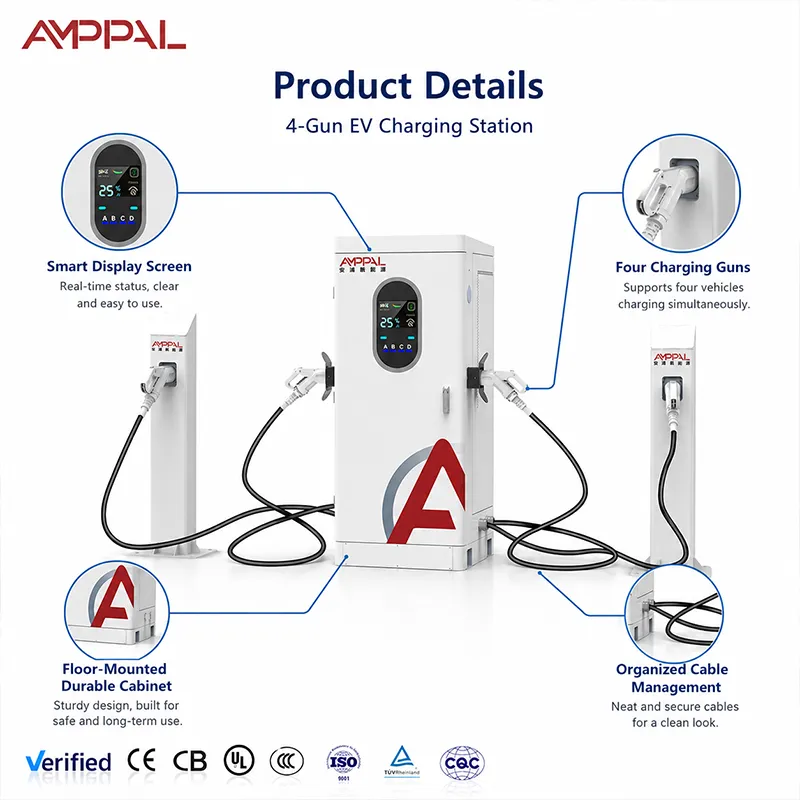

Většina stavitelů stanic začíná špatnou otázkou: "jak velká je nabíječka?" místo "kolik vozidel denně musí obsloužit?" Tato stránka provádí aritmetiku, kterou by provedl bankéř před podpisem. AF-DC-160-Y-D-Z-4-H je integrovaná stejnosměrná skříň se čtyřmi pistolemi – výkon 160 kW, pozice A/B/C/D, jeden vstup 380 V – a celý její ekonomický argument spočívá v tom, že strop vašich příjmů nastavuje počet zbraní, nikoli špičkový výkon. Jedno 160kW dělo slouží vždy jednomu vozu.

Berte to jako pojištění kapacity. Auta přijíždějící do skutečné stanice jsou loterie: taxi, které chce 40 minut, dojíždějící, který chce 20, náklaďák, který chce 90. Jednotka s jednou pistolí serializuje tuto loterii – každé auto čeká, až na něj přijde řada.

Ekonomické argumenty pro čtyři zbraně místo jedné

Stejný výkon, až čtyři souběžné relace: tato skříň a 160kW jedna pistole odebírají stejné napájení; kabinet jen zastaví jedno auto, aby zablokovalo celou frontu.

Využití zbraní stoupá, protože laťka pro obsazení zbraně je nižší: každé auto může zaujmout jakoukoli pozici, zatímco rychlý pruh pouze na 800 V odmítá starší auta na 400 V.

Průměrná čekací doba se zkracuje bez nákupu další sítě: teorie front v praxi – čtyři krátké služby porazí jednu dlouhou službu za stejnou energii.

Cíle výnosů na zbraň se snáze dosahují: 160 kW děleno čtyřmi pistolemi je průměr 40 kW na pozici a den stabilních relací se vyplatí lépe než stejná kWh z jedné pistole.

Nižší náklady na instalaci na obsluhované vozidlo: jedna skříň, jeden podavač, jeden základ, jedna registrace OCPP – oproti dvěma jednotkám s jednou pistolí.

Strop 250 A je dostatečně velkorysý: při 400 V může jediná pistole vytáhnout 100 kW; při 800V si osamělé auto vezme až 160kW. Bazén je zřídka úzkým hrdlem ve smíšeném provozu.

Technické specifikace

Typy stránek, kde počet zbraní převyšuje výkon jednotky

Parkoviště na pracovišti a v depu, kde auta stojí 30–90 minut – doba setrvání je dostatečně dlouhá, takže průměr 40 kW není kompromisem.

Městské pozemky u chodníků nebo supermarketů s nepředvídatelnými příjezdy.

Místa s pevným krytem sítě: 160 kW je často největší odběr, který skromná povolenka toleruje bez upgradu transformátoru.

Franšízové ​​čerpací stanice přidávají své první elektrické ostrovy na stávající elektrickou kapacitu.

Lodní loděnice, jejichž vozidla jsou třídy 400V; uspořádání se čtyřmi pistolemi udržuje každé vozidlo nabité bez vysokonapěťového pruhu.

Jak 160kW bazén slouží čtyřem vozidlům za sebou

Skříň udržuje celkový výkon bazénu 160 kW a rozdává jej podle vámi nastaveného pravidla – kdo dřív přijde, je dřív na řadě, dokonce rozdělený nebo priorita. Při rovnoměrném rozdělení mají čtyři obsazená děla každé kolem 40 kW; 50kWh auto připojené při 40% stavu nabití odjíždí zhruba za 60-75 minut.

Detail peněz je využití. 160kW nabíječka s jednou pistolí nevydělá nic při nečinnosti; tento kabinet něco vydělá, kdykoli je některá ze čtyř pozic obsazená. Spusťte aritmetiku se svým vlastním tarifem: 40 relací denně v průměru 20 kWh na každou je 800 kWh přes skříň.

Data o relacích se vrací pro každou zbraň přes OCPP 1.6/2.0, takže sledujete využití týden po týdnu a měníte pravidla alokace, když jedna pozice nedosahuje výkonnosti. Tato zpětná vazba je rozdíl mezi vlastnictvím nabíječky a vlastnictvím příjmové řady.

Co skutečně pokrývají naše testovací zprávy

Kompletní testy EMC a dielektrika, nikoli vzorky pouze modulů – soubor, který si chce evropský úředník nabídkového řízení skutečně přečíst.

96hodinový solný sprej na kryt IP54 a pouzdra pistole, s fotografiemi uvnitř zprávy.

50C teplotní náběh ukazuje, kde se výkon snižuje, takže plán lokality nikdy nezjistí limit v srpnu.

Ověření IP54 na těsnění a ucpávky plus mechanické rázy na krytu.

Certifikáty CE, TUV, UL, CB a CCC jsou aktuální a dostupné na vyžádání, se sériovým záznamem o zkoušce skutečného provedení na jednotku.

Jak 1 milion jednotek ročně kapacity udržuje dodací lhůty 15–20 pracovních dnů

1. Plechy: laserové řezání TRUMPF a CNC ohraňovací lisy v Yueqing; skříň začíná jako ocelový svitek, nikoli jako katalogový díl.

2. Práškové lakování s dávkovým vzorkováním v solné mlze.

3. PCBA na vyhrazené DC lince — AC a DC montážní podlahy jsou oddělené, takže nástroje a čistota se nikdy nemíchají.

4. Sestava přípojnic a výkonového modulu s nástroji řízenými momentem; zaznamenává se každý spoj.

5. Zapojení čtyř pistolí: polohové stykače, měření a odlehčení tahu.

6. Testování firmwaru a handshake OCPP proti testovací platformě.

7. Zapálení plného zatížení na zátěžové bance, zaznamenané pro každou skříň.

8. Finální kontrola kvality, serializace a předání k balení — to je důvod, proč standardní nabídka říká 15-20 pracovních dnů a proto ji obvykle překonáváme.

Průvodce dimenzováním: Když 160kW překoná 2x80kW nebo jeden 160kW

Porovnejte tři možnosti na vašem webu. Jedna pistole 160 kW: nejlevnější skříň, nejlepší zkušenost s jedním vozidlem, nejhorší chování ve frontě. Dvě 80kW jednozbraňové jednotky: dva pruhy, ale každý má výkon blízko 80kW a platíte za dva podavače a dva základy. Jedna 160kW čtyřdělová: čtyři dráhy z jednoho přivaděče; osamocené auto má stále výkon až 160 kW (250 A dovoluje strop při 800 V).

Když tomu tak není: pokud jsou všichni vaši řidiči nákladními auty, které potřebují více než 150 kW na sezení, čtyři pruhy s průměrem 40 kW jsou špatný tvar – kupte si vyhrazené velké jednotky. Pokud musí relace skončit pod 15 minut, nic ve třídě 160 kW to neřeší. A pokud vaše stránky nikdy neuvidí více než dvě auta najednou, jednotka se dvěma pistolemi stojí méně.

Pět smluvních faktů, na které se kupující ptají jako první

Dodací lhůta: 15-20 pracovních dnů od uložení a schválení uměleckého díla – zapsáno v nabídce, později nezjištěno.

MOQ: uvedeno pro model v nabídce; Vzorové jednotky se dodávají jako první, takže tvrzení o kvalitě je testovatelné před objemem.

Záruka: dva roky, úroveň modulu a pistole – díly, které selžou, ne lak.

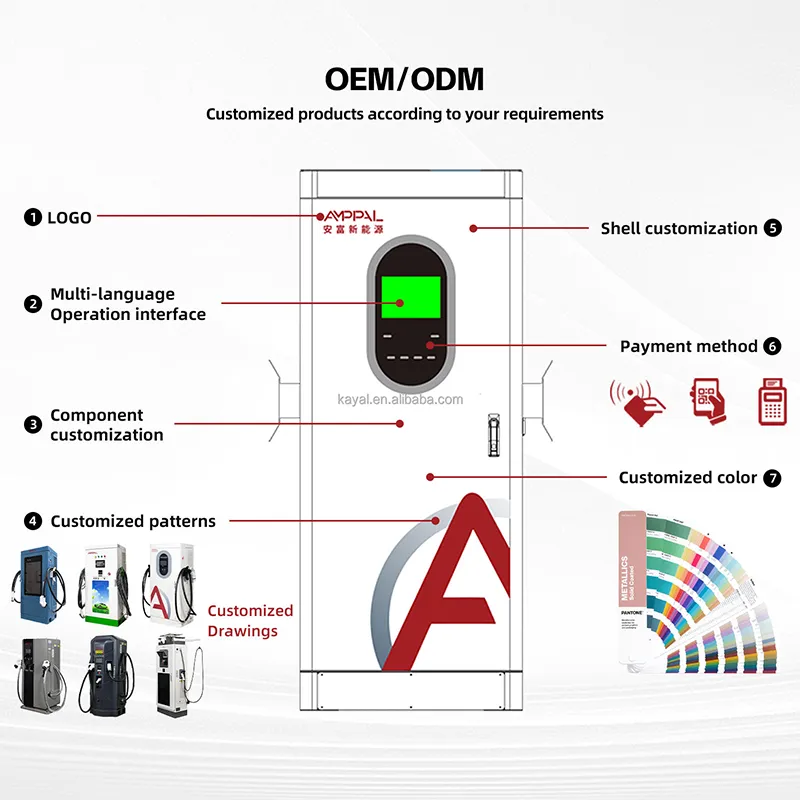

Přizpůsobení: Značka OEM, barva, štítky zbraní a pojmenování backendu v době objednávky; továrna provedla OEM / ODM pro kupující ve 40+ zemích.

Referenční měřítko: 1 milion+ jednotek kumulativně dodaných do roku 2024, 200+ stanic provozovaných naším vlastním týmem, 500 kapalinou chlazených jednotek pro Saudskou NEOM — továrna má skin ve hře.

Odeslání skříně 1820x750x735 bez dramatu

Obálka přepravky je asi 2,0 x 0,95 x 1,0 m včetně přihrádek na pistole s pěnou; skříň se pohybuje vzpřímeně, zbraně zajištěny proti pohybu. Hrubá hmotnost se objeví na balicím listu, který zašleme před odjezdem kamionu, takže váš speditér může plánovat bez překvapení.

Námořní doprava je standardní: FOB, CIF, CFR nebo DDP z Zhejiang. 40 stop velitelství pojme šest beden v řadě podle našeho standardního plánu uložení; konečné nakládací diagramy jsou potvrzeny na objednávku, protože směsi se liší.

Dokumenty – obchodní faktura, balicí list, nákladní list, osvědčení o původu – pocházejí z našeho exportního oddělení, které ročně zasílá do více než 40 zemí. Prvodovozci dostanou předem kontrolní seznam dokumentů; viděli jsme, které celní přepážky o co žádají.

Dvouleté období, 48hodinová expedice dílů

Dvouleté funkční období. Pro operátora, který používá čísla využití, je relevantní údaj naše 48hodinová expedice dílů, nikoli samotná délka záruky.

48hodinová expedice naskladněných náhradních dílů – sestav zbraní, modulů, ovladačů – ze závodu Yueqing.

Vzdálená diagnostika OCPP pro problémy s konfigurací a firmwarem; většina vstupenek se uzavírá bez návštěvy webu.

Roční kontrolní seznam: čištění filtru, dotažení přípojnic, kontrola kontaktu pistole – zasíláme s každou objednávkou.

Při prvním sezení zavolejte inženýra do provozu.

Náhradní díly na úrovni modulu jsou uchovávány po celou dobu záruky, takže vadný modul je výměnou, nikoli lístkem na opravu.

Návyky operátora, které prodlužují životnost zbraně

Špatně: nechat řidiče vytrhnout konektor za kabel. Vpravo: uchopte rukojeť a připevněte malý nápis – kontakty pistole jsou předmětem opotřebení a dvouletá záruka se nevztahuje na zneužití.

Špatně: omotání 7m kabelu těsně kolem pouzdra v mrazivém počasí. Vpravo: volné smyčky a jarní kontrola bundy na praskliny.

Špatně: nastavení i rozdělení, když jedna zbraň sedí v mrtvé zóně, kterou nikdo nepoužívá. Vpravo: Měsíční kontrola dat OCPP pro každou pistoli a přepnutí pozice nízkého použití na prioritu nebo přesun jejího pravidla.

Špatně: provoz skříně na generátoru bez správného spojení nula-zem. Vpravo: stabilní napájení AC380V+-15%; schéma zapojení v návodu pokrývá detaily připojení.

Špatně: čištění dotykové obrazovky spreji s rozpouštědlem. Vpravo: suchý hadřík z mikrovlákna; rozpouštědla zakalují displej přes sezónu.

Zpětná vazba kupujících z pracovních míst

Nabyvatel franšízy čerpacích stanic v Polsku postavil jednu skříň vedle dvou stávajících jednotek s jednou pistolí a sledoval, jak skříň se čtyřmi zbraněmi překonává obě o víkendových špičkách – fronta se rozprostírá přes čtyři pruhy místo toho, aby se skládala za jeden. Jeho stížnost: rovnoměrné rozdělení prvního firmwaru nedostatečně zásobovalo jeho prioritní stanoviště taxi, což napravil změnou pravidel v aplikaci.

Provozovatel skladu v Mexiku provozuje přes noc osm dodávkových vozů přes jednu skříň. Řekl nám, že na dodací lhůtě 15–20 pracovních dnů záleží více než na ceně – stará nabíječka zemřela v prosinci a nová byla odeslána před prázdninami. Smutek: jeho elektrikář chtěl mít vstupní svorky na levé straně; naši sedí na dně, takže vedení potrubí trvalo hodinu navíc.

Městský kupec v Chile testoval ukázkovou jednotku měsíc v autobusovém depu, než objednal objem. 48hodinová náhradní expedice byla uvedena v jeho hodnocení nabídky jako důvod, proč AMPPAL vyhrál. Drobná poznámka: přál si, aby pásek LED měl stálý „rezervovaný“ vzor; do našeho backlogu se objevila poznámka o firmwaru.

Otázky týkající se návratnosti investic, na které odpovídáme při výkonu 160 kW

Q: Kolika autům denně může sloužit 160kW skříň se čtyřmi pistolemi?

Odpověď: Záleží na době setrvání, ale realistické plánovací číslo je 30–60 relací za 14hodinový provozní den s průměrem 20–30 kWh na relaci. Pod průměrem 30 kWh bazén jen zřídka stojí dlouho nečinný.

Otázka: Je 40 kW na pistoli příliš pomalé?

A: U 50kWh auta z 20% na 80% asi 45 minut při 40kW. Pokud vaše publikum očekává méně než 30minutové sezení, zvyšte velikost – tento kabinet je ekonomickou hrou, nikoli rekordmanem.

Otázka: Má osamělé 800V auto skutečně 160 kW?

A: Až do výstupního stropu 250A — při 800V to je celých 160kW; při 400V má osamocené auto výkon kolem 100kW. Obrazovka ukazuje živou postavu.

Otázka: Jakou matematiku návratnosti doporučujete?

A: Tržby modelu na zbraň: obsazené hodiny krát průměrný výkon krát tarifní marže. Spusťte to pro jednu zbraň a pro čtyři; čtyřzbraňový kabinet obvykle vyhraje více než zhruba 15 zasedání denně.

Otázka: Mohu přidat tuto skříň ke stávajícímu 160kW podavači?

Odpověď: Ano – odebírá stejné napájení AC380V jako jedna 160kW jednotka. Rozdíl je čistě uvnitř skříně.

Otázka: Vztahuje se záruka na zbraně?

Odpověď: Dva roky, včetně modulů a zbraní, s 48hodinovou expedicí na skladované náhradní díly. Poškození kabelu v důsledku zneužití řidičem není kryto.

Otázka: Co když můj web překročí 160 kW?

Odpověď: Nechte si tuto skříňku a přidejte druhou; každý je nezávislý na svém vlastním podavači. Mnoho operátorů staví kapacitu v krocích po 160 kW přesně z tohoto důvodu.

Otázka: Může být nabíjecí platforma OCPP 1.6 a 2.0?

A: Oba jsou podporovány. Před odesláním testujeme handshake proti vaší platformě.
