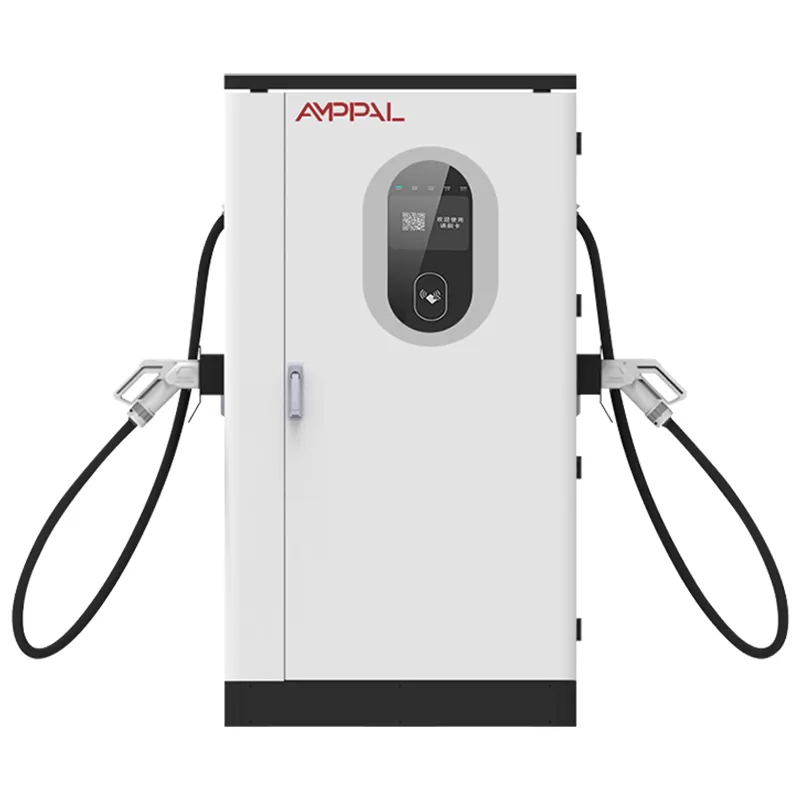

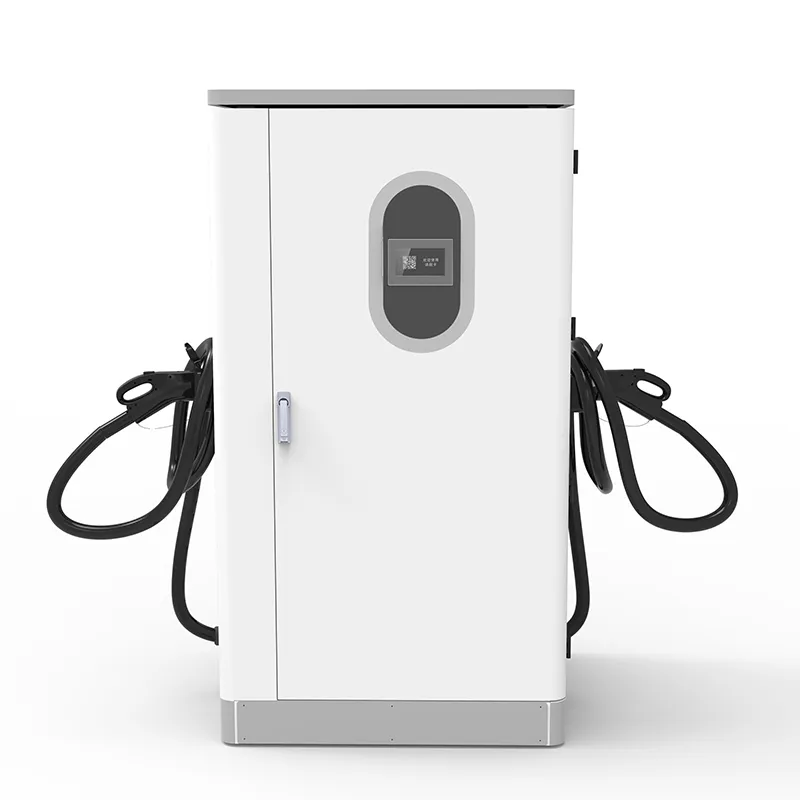

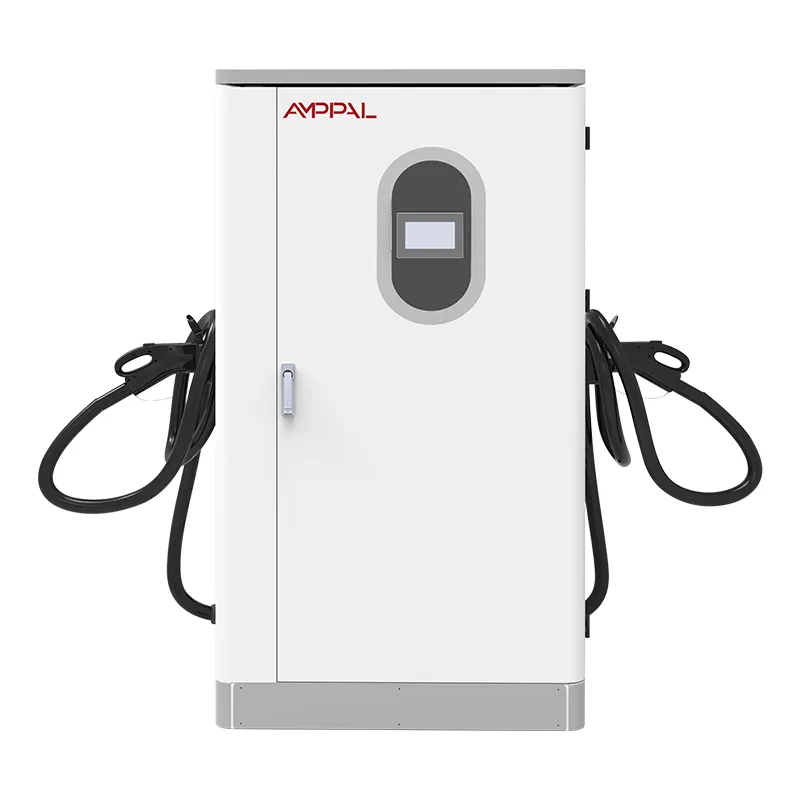

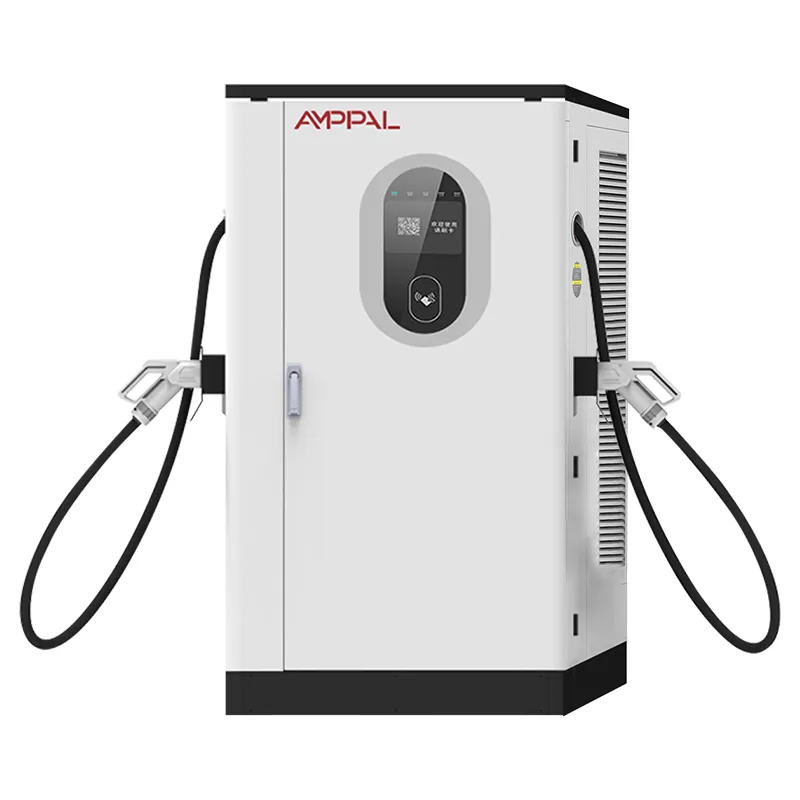

360kW vysoce výkonná DC EV nabíjecí stanice pro velké vozové sklady

Proč se nabíječka, která toleruje špatné sítě, prodává lépe v zámoří

Zeptejte se instalačního technika v Lagosu, stavebního inženýra v Almaty nebo majitele hotelu na Bali, co zabíjí DC nabíječky, a dostanete stejnou odpověď, než dokončíte otázku: síť. Napětí, které v poledne poklesne, frekvence, která kolísá, když dieselový agregát sdílí autobus, slábne bez varování – většina rychlých nabíječek vyrobených pro uklizené evropské sítě se složí do šesti měsíců.

AF-DC-360 byl navržen pro tyto podmínky. Jeho vstupní stupeň akceptuje AC380V ±15% a celé pásmo 45-65Hz, takže stejná skříň, která běží na 50Hz síti v Rijádu, běží na 60Hz síti v São Paulu a na 52Hz generátoru ve stavebním táboře – žádná změna firmwaru, žádná regionální varianta.

Pět technických možností, díky kterým je odolný vůči mřížce

Vstupní pásmo 45-65Hz: bez překonfigurování, když se pohybujete mezi oblastmi 50Hz a 60Hz; front-end sleduje jakoukoli frekvenci.

Tolerance napětí ±15 %: vstup až do asi 323 V a až do asi 437 V udržuje stejnosměrnou sběrnici při životě tam, kde se venkovské sítě propadnou při večerním zatížení.

Jmenovitý výkon v celém pásmu: mnoho „širokorozsahových“ nabíječek tiše snižuje výkon mimo přesných 50/60 Hz; tato jednotka drží svou křivku od 45Hz do 65Hz.

Skříň s krytím IP54 -25°C až +50°C: místa se slabými mřížkami mají obvykle také drsné klima a skříň řeší obě stížnosti najednou.

OCPP 1.6/2.0 s odděleným protokolováním chyb: vstupní události jsou zaznamenávány kromě poruch nabíječky, takže váš technik přestane obviňovat špatnou stranu připojení.

Špičková účinnost 95 %: u výkonu generátoru, kde každá promarněná kilowatthodina stojí více než energie ze sítě, se rozdíl projeví v účtu za palivo.

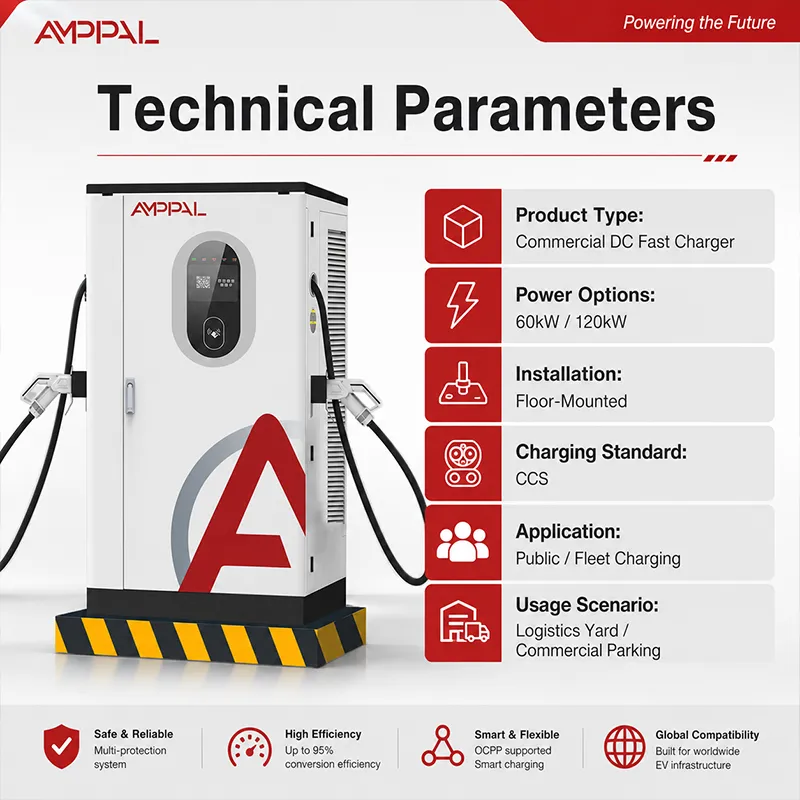

Technické specifikace

Mřížky, které tato skříň zvládá: 50Hz, 60Hz a vše mezi tím

50Hz síť — Evropa, Střední východ, většina Asie a Afriky: standardní třífázové připojení, bez úprav.

60Hz síť — Severní a Jižní Amerika, části Japonska a Koreje: stejná jednotka, stejný firmware, žádný konvertor.

Ostrovy a mikrosítě – Karibik, Maledivy, Filipíny: frekvenční drifty při zátěžových krocích a 45-65Hz okno je pohlcuje.

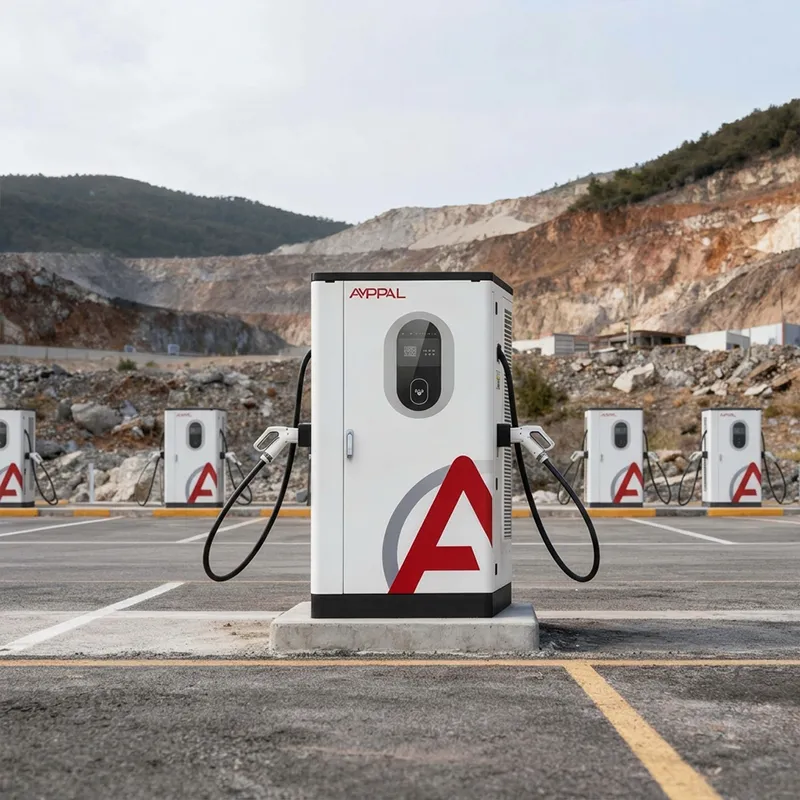

Lokality dieselových a plynových generátorů – stavební tábory, vzdálené doly, stanice postavené před rozšířením sítě: generátorové agregáty udržují 48–55 Hz při výkyvech zatížení; tato skříň se nevypíná.

Oblasti poklesu napětí – subsaharská Afrika, Střední Asie, části Indonésie a Vietnamu: tolerance ±15 % přenáší seance přes večerní špičku.

Uvnitř převodního řetězce: AC In, Clean DC Out

Třífázový střídavý proud vstupuje do vstupního stupně, kde jej aktivní přední usměrňovač převádí na stabilní stejnosměrnou sběrnici. Řídicí deska porovnává frekvenci a napětí sítě s požadavkem vozidla stokrát za sekundu a nastavuje stupeň DC/DC tak, aby vozidlo vidělo čistý, regulovaný stejnosměrný proud bez ohledu na to, co síť v tu minutu dělá.

Širokofrekvenční schopnost není vyladěním filtru; žije v řídicím firmwaru usměrňovače. U driftujícího zdroje generátoru ztrácí nabíječ s pevnou frekvencí 50 Hz synchronizaci a klesá výstup. AF-DC-360 udržuje stejnosměrnou sběrnici na nastavené hodnotě, protože přední část se znovu uzamkne na jakoukoli frekvenci – 45 Hz, 60 Hz, 52,4 Hz, stejně.

Výstup pak následuje po handshake BMS: DC200-1000V, až 200A, se 7palcovou dotykovou obrazovkou zobrazující data relace lokálně. Špičková účinnost 95 % je naměřena na stejnosměrné sběrnici – číslo, na kterém záleží, když každá kilowatthodina stojí více nafty než v národní síti.

Certifikáty, které otevírají celní dveře

CE a CB označují jednotku pro EU a většinu Asie; Inspekce linky TÜV zahrnuje výrobní proces, nikoli pouze ukázkový vzorek.

Certifikace UL podporuje severoamerické projekty a zjednodušuje požadavky na pojištění na několika trzích.

CCC pro domácí čínský prodej; exportní složka obsahuje všechny tři deklarační dokumenty.

Tvrzení 45-65Hz je testováno, nikoli předpokládáno: vstupní stupeň každé jednotky je před odhlášením rozprostřen přes celé pásmo na zdroji s proměnnou frekvencí.

Kryt a upevňovací prvky splňují 96hodinovou solnou mlhu – relevantní pro pobřežní oblasti v Africe a Karibiku.

Moduly s hodnocením -30 °C až +55 °C jsou na lince cyklovány, což dává rozvaděči reálnou rezervu pro hodnocení -25 °C až +50 °C na trzích ve vysokohorských a pouštních oblastech.

Osm výrobních bran mezi komponentou a hotovou nabíječkou

Brána 1: ocelové rámy jsou řezány laserem a roboticky svařovány na linkách FANUC a TRUMPF sdílených s našimi AC a DC produktovými řadami.

Brána 2: skříně projdou předúpravou a práškovým lakováním, než se k nim přiblíží jakákoliv elektronika.

Brána 3: Usměrňovač a moduly DC/DC jsou postaveny na stejnosměrné montážní lince a jsou odděleny od výroby AC kvůli ESD a kontrole čistoty.

Brána 4: každý modul je testován samostatně – výstupní přesnost, zvlnění, účinnost při 20 %, 50 % a 100 %.

Brána 5: lavice s proměnnou frekvencí zachycuje 45-65 Hz a krokuje vstupní napětí přes ±15% okno na každé jednotce.

Kupujete pro slabou síť? Nejprve zkontrolujte tyto tři věci

Před nákupem změřte: zaznamenejte napětí na svém webu po dobu jednoho týdne. Pokud se při večerní špičce běžně pohybuje pod 340 V, naplánujte kratší chod podavače nebo výměnu odbočky transformátoru, protože i ±15% tolerance má spodní hranici.

Za druhé, zkontrolujte generátor. Pokud plánujete jezdit na naftu, dimenzujte ji na 1,5-2x odběr nabíječky. Generátor, který je příliš malý, spojuje frekvenci a napětí a žádný vstupní stupeň nemůže opravit napájení, které se zhroutí.

A upřímné ne: pokud váš web nemá vůbec žádnou realistickou cestu ke stabilnímu třífázovému napájení – žádná síť, žádný generátor, pouze jednofázový – tento produkt není pro vás. Potřebujete bateriový nebo solárně hybridní systém a my vám to raději řekneme, než abychom přijali objednávku.

Co získávají exportní zákazníci, kterému se místní dodavatelé nevyrovnají

Více než 40 zemí historie dodávek — SAE, Saúdská Arábie, Rusko, Kazachstán, Uzbekistán, Chorvatsko, Německo, Francie, Malajsie, Thajsko, Vietnam, Indonésie, Rwanda, Keňa, Jižní Afrika, Mexiko, Brazílie, Chile, Turecko — a tento seznam informuje o každé stavbě.

Dodací lhůta 15-20 pracovních dnů s datem v ZP; MOQ je jedna jednotka pro první ověřovací objednávky.

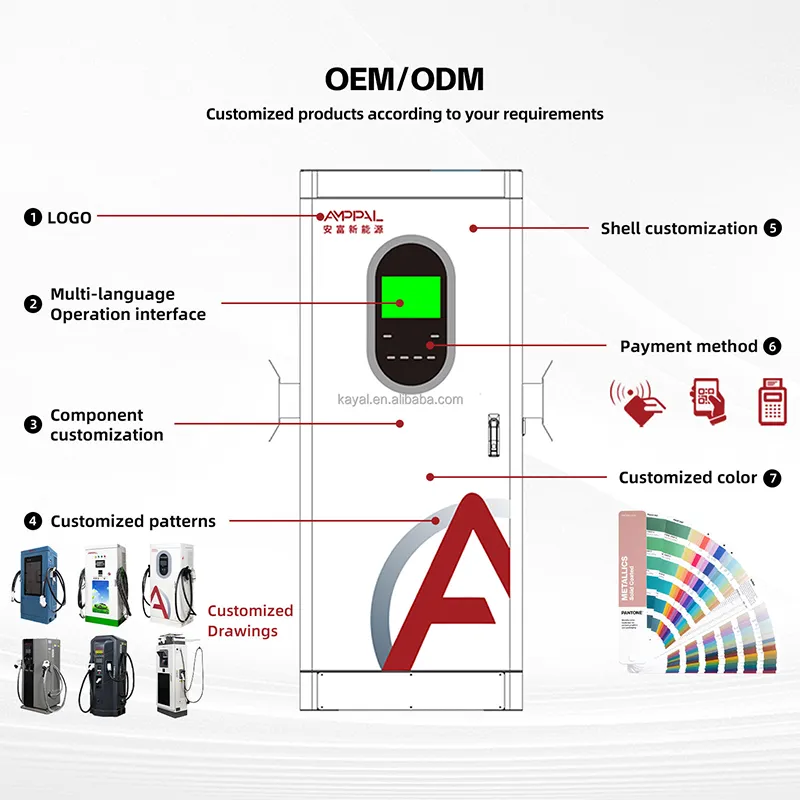

Délka kabelu, standardní konektor, barva a logo přizpůsobené v době objednávky; širokofrekvenční firmware je již standardní, není to zvláštní požadavek.

Certifikáty dodané v exportní složce — CE, TÜV, UL, CB, CCC — plus úplná dokumentace OCPP pro váš softwarový tým.

Reference: projekt NEOM s 500 kapalinou chlazenými jednotkami, Sime Darby v Malajsii, RHG Enerturk v Turecku — stránky, které testují nabíječky na sítích, které neodpouštějí.

Jak přepravujeme a odesíláme do více než 40 zemí

Skříň opouští továrnu na paletě s kanály vysokozdvižného vozíku, poté jde do překližkové bedny s pěnovou ochranou rohů a vodotěsným pláštěm. Pro námořní přepravu přidáváme vysoušedlo a kartu indikátoru vlhkosti – měsíc v kontejneru překračujícím rovník je klima samo o sobě.

Zasíláme FOB Ningbo nebo CIF do vašeho přístavu. Vývozní balení obsahuje obchodní fakturu, balicí list, podporu konosamentu a prohlášení CE/TÜV, takže váš celní zprostředkovatel může provést předběžné vyplnění, když je loď stále na moři.

Smíšené náklady jsou rutinní záležitostí: 20ft kontejner pojme několik skříní plus náhradní moduly a kabely. Plán palet koordinujeme s vaším dopravcem, takže nic neleží na doku a čeká na papírování.

Terénní služba, když jste 14 hodin letu daleko

Dvouleté funkční období. Je-li kvalita sítě špatná, zneužívá se přední usměrňovač; naše záruka to pokrývá bez sporu o dodacích podmínkách.

Náhradní moduly a desky naskladněny a odeslány do 3-5 pracovních dnů; náhradní modul usměrňovače udržovaný na místě udržuje prostoje na směnu.

Dálkové čtení poruch přes OCPP: naši inženýři vytáhnou protokol, oddělí vstupní události od poruch nabíječky a provedou vašeho technika pomocí videohovoru.

Průvodce uvedením do provozu napsaný pro místní elektrikáře – dozvěděli jsme se, že „předpokládejme, že vyškolený instalátor“ selže na trzích, kde se jedná o první stejnosměrnou nabíječku v síti.

Každoroční revize pro větší provozy: frekvenční prahy, křivky snížení a koncové body OCPP kontrolovány a aktualizovány na dálku.

Pět provozních návyků, které zabíjejí nabíječky na slabých sítích

Špatně: sdílení podavače s velkým motorem, který tvrdě startuje a při každém startu sleduje hnědnutí. Vpravo: dejte nabíječce vlastní podavač nebo společníka pro měkký start; vstupní tolerance přežije poklesy, nikoli neustálé zneužívání.

Špatně: provoz vznětového agregátu při minimální zátěži „pro úsporu paliva“ a očekávání stabilní frekvence. Vpravo: správně zatížit generátor nebo přidat vyrovnávací paměť baterie; frekvence pod 45Hz je mimo jakoukoli toleranci.

Špatně: umístit skříň do ocelové kůlny bez proudění vzduchu a obviňovat mřížku při snížení výkonu v poledne. Vpravo: dodržujte uspořádání ventilace; 95% účinnost stále odmítá 5% jako teplo.

Špatně: Předpokládejme, že 50Hz a 60Hz potřebují různé produkty. Vpravo: objednejte si jedno číslo dílu – firmware sleduje 45–65 Hz automaticky – ale sdělte nám svůj region, aby továrna testovala na této frekvenci.

Špatně: zastavení záznamu vstupního napětí po instalaci. Vpravo: pokračujte v protokolování; když se síť postupem času zhorší – nová továrna proti proudu, stárnoucí transformátor – protokol vám to řekne dříve, než to udělá nabíječka.

Hlasy ze tří trhů s náročnou silou

Majitel hotelu a nákupního centra na Bali v Indonésii: "Naše ostrovní síť klesá každý večer, když se zapne zátěž klimatizace. 360 procházela relacemi, které by stará nabíječka přerušila. Ovládací panel OCPP je pouze v angličtině - naši zaměstnanci se to naučili, ale průvodce Bahasa by ušetřil týden."

Provozovatel dálniční stanice v Kazachstánu: "Jezdíme ze sítě se zálohou na naftu. Když to převezme generátor, frekvence se pohybuje kolem 52 Hz a používá se k vypínání našich předchozích jednotek. Tato skříň ani nemrkla. Podráždění: odlesky obrazovky v létě; namontovali jsme jednoduchou kapotu."

Logistická společnost v Keni: "Nairobiské rozvody jsou použitelné, ale v 18:00 se silně prohýbají. Koupili jsme dvě jednotky po tříměsíčním testování. Jedinou závadou byl hluk ventilátoru ve 30. týdnu, náhradní byl odeslán za pět pracovních dnů.

Otázky týkající se mřížky a kompatibility se nás kupující ptají

Otázka: Bude stejná skříň fungovat na 50Hz a 60Hz mřížce?

A: Ano. Vstupní stupeň pokrývá 45-65 Hz a tovární lavice před odesláním zametá celé pásmo.

Otázka: Jak špatné může být napětí?

A: AC380V ±15%, tedy zhruba 323V až 437V na vstupních svorkách; pod tím se skříň spíše chrání, než aby se poškodila.

Otázka: Může to běžet na dieselový generátor?

Odpověď: Ano, pokud je generátor dimenzován na 1,5-2x odběr nabíječky a udrží frekvenci v rozmezí 45-65Hz při zátěži.

Otázka: Jaký je výstupní rozsah?

A: DC200-1000V při 0-200A, 95% špičková účinnost; slouží pro vozidla 400V i 800V.

Otázka: Jaké konektory jsou k dispozici?

A: CCS1, CCS2, GB/T, CHAdeMO a NACS — při objednávce uveďte svůj mix; délka kabelu je řádková položka.

Otázka: Jaká certifikace přichází s exportními jednotkami?

Odpověď: Dokumentace CE, TÜV, UL, CB a CCC se dodává v exportní složce.

Otázka: Jaká je dodací lhůta a minimální objednávka?

A: 15-20 pracovních dnů, MOQ jedna jednotka.

Otázka: Neruší špatná kvalita sítě záruku?

A: Ne. Standard dvou let, včetně vstupní fáze; zaznamenáváme vstupní události, takže diagnóza zůstává poctivá.
