Nabíječka 14kW AC EV pro hotely a kancelářské budovy

Co změní 150mm věž na vašem webu

Vezměte si jakýkoli podstavec pro nabíjení AC, který jste viděli na evropské ulici, a obvykle je hluboký asi 240 mm. Tento má 150 mm. Těch 90 mm zní triviálně, dokud nestojíte mezi dvěma parkovacími místy a nesnažíte se udržet uličku volnou.

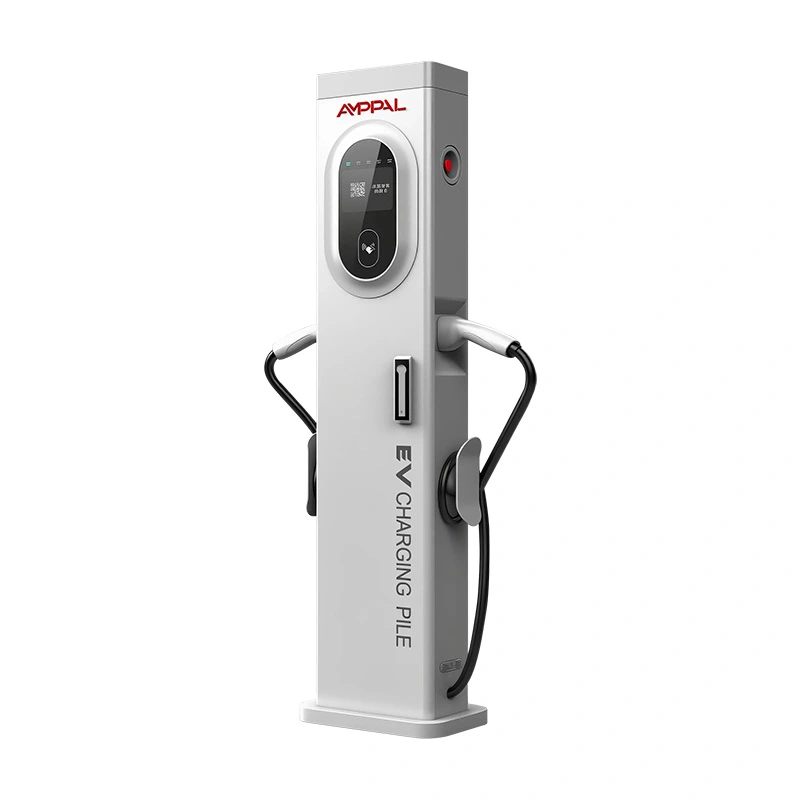

Nabíječka 14kW AC EV pro hotely a kancelářské budovy (AF-AC-014-Y-A-0-4-JA-P) je sloup o rozměrech 300 x 150 x 1400 mm nesoucí dvě pistole typu 2, jmenovité 16A+16A na třífázovém napájení 380VAC, s 5-palcovým barevným dotykovým displejem. Obálka existuje, aby vyřešila jeden problém: kam se poděla nabíječka, když není k dispozici žádná zeď ani široký ostrůvek?

Operátoři jej používají na pásu mezi dvěma vstupními šachtami, podél okrajů chodníků, kde by širší skříň neprošla schválením, a uvnitř garáží, kde kolony žerou každý volný metr. Samotné nabíjení je standardní AC; stopa je vlastnost.

Pět výplat sloupce o poloviční tloušťce

Hloubka 150 mm uvolňuje cesty pro invalidní vozíky a výkyvy dveří, které by 240 mm podstavec zablokoval; toto je dimenze, která rozhoduje o tom, zda průzkum webu projde.

Dvě zásuvky typu 2 (16A+16A) umožňují nabíjet dvě auta z jednoho napájecího bodu, což zhruba zdvojnásobuje průchodnost tyče s jednou pistolí.

Věž je vysoká 1400 mm s 5palcovým displejem ve výšce očí na rušném místě.

Krytí IP54 a pracovní rozsah -20 °C až +50 °C pokrývá počasí na ulici bez přístřešku nebo přístřešku.

OCPP 1.6J s Ethernetem, 4G a WiFi se připojuje ke stávajícímu back office bez nového softwaru.

Každá jednotka je certifikována CE a nese 2letou tovární záruku s dodací lhůtou 15-20 pracovních dnů z našeho závodu Zhejiang.

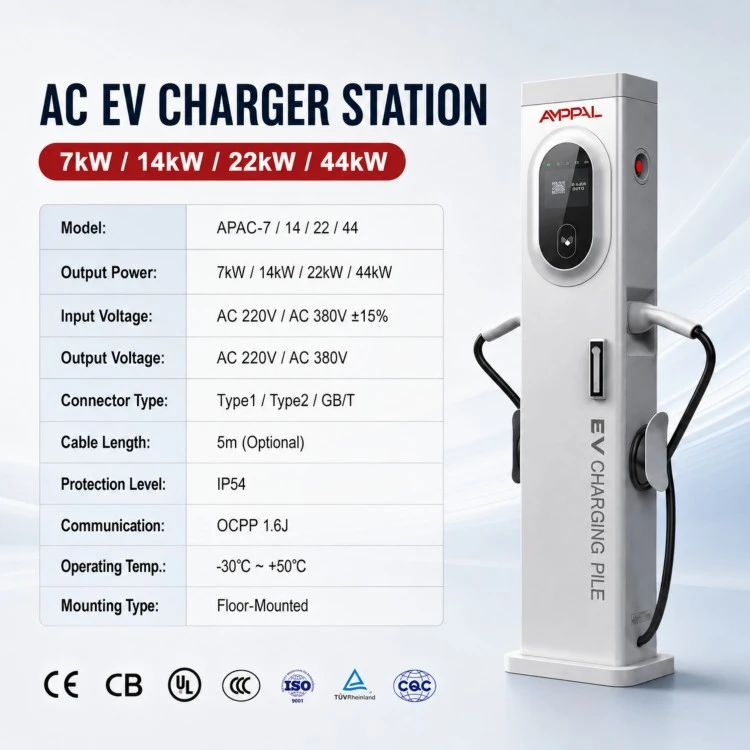

Technické specifikace

Stránky, kde se účtuje každý centimetr

Pouliční zálivy ve starých evropských městech, kde je chodník příliš úzký pro skříň 240 mm; 150mm věž obepíná čáru obrubníku.

Řady předního parkování: jedna věž na společném pásu obsluhuje dvě protilehlé řady.

Vícepodlažní parkoviště s úzkými zatáčkami; profil udržuje linie výhledu otevřené pro řidiče a kamery.

Hotelové a kancelářské nádvoří, kde zahradní architekt odmítá objemný podstavec vedle vchodu.

Místa pro dočasné akce: jedna kotevní základna M12, dvě pistole a napájení 380 V lze uvést do provozu za den.

Obchodní zastoupení, které dobíjí demo EV přes noc, aniž by se vzdalo parkování v showroomu.

Jak věž obsluhuje dvě vozidla z jednoho sloupu

Třífázové napájení 380VAC +/-15% vstupuje přes základní desku a přistává na sekci DIN lišty uvnitř sloupu, kde jej stanice rozvádí do dvou zásuvek. Každá pistole má jmenovitý proud 16A na fázi; Firmware omezuje celkový výkon na 14kW štítku a sdílí tento prostor mezi dvěma vozy.

Zapojte první auto a čerpá celý rozpočet. Spusťte druhou relaci a věž znovu vyrovná proud mezi oběma zásuvkami, aniž by přerušila první; obrazovka zobrazuje kW a kWh každé relace v reálném čase.

Na dotykové obrazovce běží tok plug-and-charge, zatímco OCPP 1.6J přenáší každý záznam transakce na váš server přes Ethernet, 4G nebo WiFi. Pokud síť klesne, relace pokračuje a nahrávání se zaznamená později.

Certifikace a testy za ní

Shoda CE podle směrnic pro nízké napětí a EMC, znovu ověřená před odesláním každé výrobní šarže.

100 % jednotek projde hi-pot dielektrickým testováním a kontrolami průchodnosti uzemnění na konečné lince.

Tepelné cykly od -30 °C do +70 °C podle IEC 60068 na vzorkových jednotkách plus 96hodinový test solné mlhy pro pobřežní instalace.

48hodinové nepřetržité zapálení při plné zátěži s živým monitorováním proudu, teploty a stability komunikace.

Components are RoHS and REACH compliant, and the factory runs an ISO 9001:2015 quality management system.

Příchozí kontrola pokrývá každou dávku konektoru; uvolněná zásuvka typu 2 je nejčastějším selháním pole, které vidíme u střídavých věží.

Od ploché oceli k 1,4metrovému sloupu: Osm kroků

Řezání laserem: plechy jsou řezány na CNC laserech na přesný profil věže, tolerance dodrženy na 0,1 mm.

Ohýbání a tvarování: CNC ohraňovací lis složí plášť sloupku a bodové svary zablokují šev.

Robotické svařování na ramenech FANUC spojuje základní konzolu a kabelovou průchodku, stejný proces jako u naší DC linky.

Povrchová úprava: třístupňová čistící a dokončovací linka chrání skořepinu před montáží.

Předmontáž: DIN lišta, stykače, proudový chránič a měřicí modul jsou namontovány a utaženy podle specifikace.

Elektronika: displej, komunikační deska a napájecí deska jsou namontovány a připojeny.

Načtení firmwaru a kontrola shody OCPP: každá jednotka je před uvedením do boxu zaregistrována a spárována s testovacím serverem.

Finální kontrola kvality a balení: hi-pot test, vizuální kontrola a kartonové balení zavřou linku; standardní objednávky odcházejí do 15-20 pracovních dnů.

Je 14kW to pravé pro vaši stopu?

Věž o výkonu 14 kW si vydělává tam, kde je fyzické omezení. Pokud je váš pozemek otevřený pozemek s betonovým ostrůvkem připraveným pro standardní podstavec, kupte si levnější 240mm skříň; tenký profil vám nic nekoupí.

Je to také špatný nástroj, když auta stojí osm hodin nebo déle. Parkování vozového parku přes noc lépe poslouží nástěnné boxy o výkonu 3,5–7 kW za zlomek ceny, protože 14 kW se vrátí pouze tehdy, když vozidla během dne jezdí a vyjíždějí.

Vyberte si ji, když umíte spočítat centimetry: úzký středový pruh, řada obrubníků s přísným pravidlem ustupování nebo garáž, kde by širší skříň stála parkovací místo. Pokud dvě auta o výkonu zhruba 7 kW odpovídají vaší době setrvání, jedná se o prostorově nejefektivnější způsob, jak to zajistit.

AMPPAL vs 240mm standardní podstavec

Půdorys: 150 mm oproti hloubce asi 240 mm znamená, že věž projde průzkumy, které odmítnou podstavec.

Jeden přívod, dva vozy: jeden třífázový okruh slouží pro obě pistole místo dvou samostatných instalací.

Důkazy testu: CE, 100% hi-pot, 96hodinový solný sprej a 48hodinové vyhoření jsou zdokumentovány na šarži, nikoli pouze nárokovány v brožuře.

Nákupní podmínky: standardní modely od jednotky MOQ 1, dodací lhůta 15–20 pracovních dnů, záruka 2 roky, náhradní díly prostřednictvím DHL/FedEx.

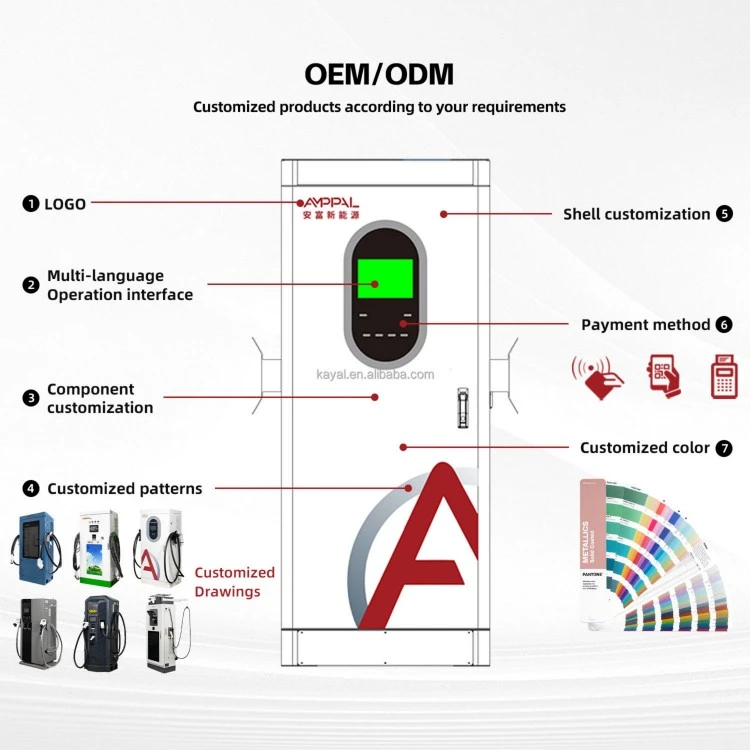

Přizpůsobení: lze změnit logo, úvodní obrazovku a značku kabelu; exportní programy jsme dodali do více než 40 zemí včetně Spojených arabských emirátů, Saúdské Arábie, Kazachstánu, Německa a Mexika.

Balení a doprava: Získání sloupců na web

Každá věž se dodává kompletně smontovaná v jednom exportním kartonu o rozměrech přibližně 350 x 220 x 1460 mm s pěnovými rohovými bloky; celková hmotnost je asi 45 kg včetně kotevní sady a kabelových průchodek.

Kartony jsou čtyři na paletu, zabalené do smršťovací fólie s chrániči hran; 40stopý kontejner pojme zhruba 60 paletizovaných věží nebo až 80 naložených na podlahu.

Standardní podmínky jsou FOB Ningbo nebo Shanghai nebo EXW závod. Každá zásilka obsahuje obchodní fakturu, balicí list, nákladní list, certifikát původu a CE prohlášení o shodě; námořní přeprava do Rotterdamu nebo Jebel Ali obvykle trvá 30–40 dní.

Podpora, která respektuje vaši časovou osu instalace

2letá záruka na výrobní vady, která se počítá od odeslání, nikoli od uvedení do provozu, což nám montážníci sdělují, zjednodušuje reklamaci.

24hodinová odezva na technické lístky s videodiagnostikou, takže váš elektrikář může projít opravou tentýž den.

Náhradní díly DHL/FedEx z našeho centrálního skladu; rychle se pohybující položky, jako jsou dotykové obrazovky a kabelové průchodky, odejdou do 2 pracovních dnů.

Paper-first RMA: pošlete fotografie a sériové číslo jednotky a my se rozhodneme mezi výměnou nebo opravou, než něco pošlete zpět.

Pro zavádění na více místech doporučujeme jednu sadu údržby na 20 věží, které máte na skladě, takže swapy v terénu nikdy nečekají na celní úřad.

Zacházení na místě: Špatné vs

Špatně: montáž věže tak, aby se kabel stáčel směrem k dopravní uličce. Vpravo: Nasměrujte sloup tak, aby oba kabely vycházely z jízdního pruhu.

Špatně: napájení věže z poddimenzovaného okruhu, protože je pouze AC. Vpravo: velikost posuvu pro obě pistole dohromady; bezpečným výchozím bodem je třífázový jistič 32A s vodiči 6mm2, poté jej ověřte podle místního předpisu.

Špatně: veďte ethernetový kabel ve stejném potrubí jako napájecí kabel. Vpravo: oddělené kanály, nejméně 30 cm od sebe, aby bylo síťové spojení chráněno před rušením.

Špatně: zakrývání dotykové obrazovky nálepkami nebo nápisy. Vpravo: udržujte displej čistý; 5palcová obrazovka je jediné místní rozhraní operátora.

Špatně: předpokládá se, že záruka se vztahuje na vandalismus. Vpravo: okamžitě nahlaste poškození s fotografiemi a sériovým číslem; 2letá záruka se vztahuje na výrobní vady, takže čím rychleji to zdokumentujete, tím rychleji budeme jednat.

Co hlásí manažeři po sezóně

Provozovatel parkoviště v Dubaji provozoval 12 těchto věží podél obrubníkové řady, kterou magistrát považoval za příliš úzkou pro standardní podstavce. Po osmi měsících 45°C léta se na jedné dotykové obrazovce objevilo blikání, které jsme v rámci záruky vyměnili do týdne. Jeho shrnutí: sloup je tenký, ale neohnul se, neviklá ani se nepřehřál.

Německá hotelová skupina standardizovala věž pro parkování ve dvoře poté, co architekt odmítl širší kabinet. Jejich jediná stížnost: 4G anténa klesá na jeden bar uvnitř nádvoří, takže nyní objednávají verzi WiFi/Ethernet a kabelují ji k vypínači budovy.

Saúdský dodavatel koupil první várku 20 kusů pro vývoj se smíšeným využitím. Instalace kotev trvala jeho elektrikářům dvě hodiny na věž první den a méně než hodinu poté, co viděl vrtací šablonu; od té doby objednali další tři šarže.

Často kladené otázky

Otázka: Mohou se na 14kW věži skutečně nabíjet dvě auta současně?

Odpověď: Ano, obě zásuvky jsou živé a stanice mezi nimi sdílí rozpočet 14 kW; jediné auto dostane celý rozpočet, když je samo.

Otázka: Jakou vzdálenost potřebuje věž od obrubníku nebo zdi?

Odpověď: Před zásuvkami ponechejte asi 600 mm pracovního prostoru; pro kabelovou smyčku stačí zhruba 200 mm do stran.

Otázka: Potřebuje štíhlá věž betonový základ?

A: Kotevní základna M12 na betonové podložce 300 x 300 mm je standardní; na asfalt dodáváme držák pro povrchovou montáž.

Otázka: S jakým konektorem je stanice dodávána?

A: Dvě zásuvky typu 2 se 4,5 m kabely jako standard; tento AC model nenabízí CCS.

Otázka: Může věž běžet na jednofázové napájení?

Odpověď: Ne, vyžaduje 380VAC třífázové; pro jednofázová místa se podívejte na naše 3,5-7kW nástěnné AC stanice.

Otázka: Jak funguje účtování bez platebního terminálu?

Odpověď: OCPP 1.6J předává tarify a vzdálené spuštění/zastavení vaší back office nebo roamingové platformě, zatímco obrazovka zobrazuje data relace místně.

Otázka: Jaká je dodací lhůta pro objednávku kontejneru?

A: 15-20 pracovních dnů pro standardní modely po potvrzení objednávky a uložení.

Otázka: Je obrazovka čitelná na přímém slunci?

Odpověď: Jedná se o 5palcový barevný LCD displej s venkovním nastavením jasu; v ostrém poledním slunci pomáhá stínící digestoř, kterou nabízíme jako volitelnou možnost.
