14kW dvouportová AC EV nabíjecí věž pro komerční parkoviště

Dva nabíjecí body na jedné základně

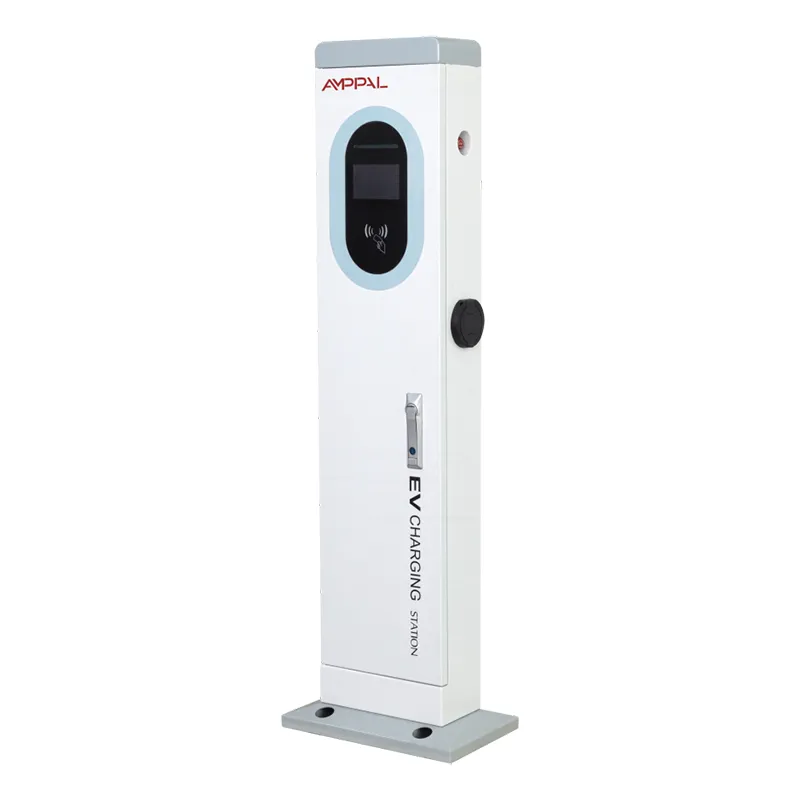

Dvě parkovací místa mohou sdílet jeden nabíjecí sloup - toto jediné rozhodnutí je celým příběhem tohoto produktu. AF-AC-14kW je věž o rozměrech 410 x 240 x 1400 mm se dvěma 7kW AC děly, jednou 5palcovou barevnou dotykovou obrazovkou, jednou sadou platebních terminálů a jedním síťovým modulem obsluhujícím obě strany.

Představte si to jako dvě nástěnné krabice zhuštěné do jednoho volně stojícího sloupu bez duplikovaných částí. Jedna základna, jedno pouzdro, jedno tělo IP54, jedno napájení 220VAC +/-20% - a dvě auta nabíjející se současně 7kW každé.

Pro vlastníky stránek, kteří počítají náklady na pole, to je místo, kde věž mění tabulku. Druhý záliv přestane stát téměř tolik jako první. Dvě pozice, jedna smlouva o údržbě, jedna sada dokumentů - čísla se přestanou zdvojnásobovat.

Argument o ceně za záliv

Jeden základ místo dvou – jedna betonová podložka a kotevní sada pokrývá obě pole.

Jeden síťový modul, jedna SIM, jedna obrazovka – zde jsou sdíleny části, které se duplikují na dvě samostatné nabíječky.

Jedna návštěva instalace – ke sloupu vede jedna posádka a jeden kabel, což je zhruba polovina práce na místě dvou jednotek.

V rozpočtech našich zákazníků jsou celkové instalované náklady na pozici obvykle 25-35 % pod dvěma samostatnými 7kW nabíječkami.

Jeden vstupní bod OCPP – dvě pozice se zobrazují jako jedno zařízení na backendu, takže uvedení do provozu a každodenní monitorování zabere méně času.

Standardizované náhradní díly – stejné obrazovky, pistole a ovládací panely se používají v celé řadě našich věží, takže jedna náhradní sada pokrývá několik míst.

Technické specifikace

Nejlepší místa pro věž Twin-Gun

Pozemky pro hotely a resorty, kde se dvě zátoky pro hosty obvykle zaplní v době odjezdu.

Pozemky nákupního centra se spárovanými koncovými arkýři v blízkosti vchodu.

Parkoviště na pracovišti spárovaná se zaměstnanci, kam obě auta přijíždějí a odjíždějí podle stejného plánu.

Městské pozemky, kde je šířka zálivu úzká a dvě samostatné sloupky by přeplnily řadu.

Pozemky bytů a bytů sloužící dvěma vyhrazeným rezidentským zálivům.

Jak dvě zbraně sdílejí jednu věž

Obě pistole čerpají ze stejného napájení 220VAC +/-20% přes jednu řídicí jednotku. Když se zapojí dvě auta najednou, každá pistole dodá až 7 kW – dohromady 14 kW. Když je zapojeno pouze jedno auto, stále získává až 7 kW; tato věž nesoustředí sílu na jediné dělo a nepředstíráme opak.

5palcová obrazovka zobrazuje obě relace, takže každá pozice má svůj vlastní stav nabíjení, platební tok a potvrzení. Protože obě zbraně sedí na jednom zařízení, řidič platící kartou nebo APP nemusí vědět, na jaké pozici se nachází – relace sleduje zbraň, do které je zapojen.

Obě pozice se hlásí k backendu prostřednictvím jediného připojení OCPP 1.6 nebo 2.0. To znamená jeden záznam zařízení, jedna aktualizace firmwaru a jedna vzdálená diagnostická relace pro dvě parkovací místa. Manažer se dvěma desítkami věží vidí na palubní desce dvě desítky zařízení, ne čtyřicet osm.

Kvalitní brány před označením CE

Věž je označena CE podle směrnic pro nízké napětí a EMC, přičemž soubor je držen podle modelové řady.

IP54 ověřené laboratoří a testováním třetí strany - prachotěsné a odolné proti stříkající vodě, s utěsněnými kabelovými vstupy.

96hodinové testování práškového laku v solné mlze, standard pro náš pobřežní exportní program.

Zátěžové testování dvou pistolí - oba výstupy běží na plný jmenovitý výkon současně, aby se prokázalo kombinované chování 14 kW.

Testování teploty v rozmezí -20 C až +50 C, včetně čitelnosti obrazovky při studeném startu.

Žádná věžová loď bez vlastní zkušební zprávy se sériovým číslem. Certifikace na úrovni závodu zahrnuje CCC, TUV, UL a CB.

Jak se staví Twin-Gun Tower

Sloupový profil 410 x 240 je řezán laserem a děrován na našich vlastních linkách, nikoli zakoupený.

Ohraňovací lis TRUMPF tvoří sloup; Roboty FANUC svařují švy.

Nanese se práškové lakování a vzorky šarže se odešlou k testování v solné mlze.

Řada AC se hodí k řídicí jednotce, stykači, stínítku a oběma pistolím s jejich pouzdry.

Těsnění IP54 je kontrolováno na kabelových vstupech a na rámečku obrazovky.

Každá věž provádí simultánní zátěžový test se dvěma zbraněmi plus testy plateb a sítě.

QC zaznamená sériové číslo, výsledky testů a CE dokumenty, poté zaznamená expedici.

Standardní dodací lhůta je 15-20 pracovních dnů; rezervace kontejnerů jsou potvrzeny před zahájením výroby.

Jedna věž se dvěma zbraněmi nebo dvě samostatné nabíječky?

Dvě samostatné 7kW nabíječky vyhrávají přesně v jedné situaci: když jsou dvě pozice umístěny daleko od sebe, například na opačných koncích pozemku, kde by vedení kabelu ke sdílenému sloupu stálo více než kryt druhé jednotky.

Všude jinde věž vyhrává na penězích a údržbě. Dvě nabíječky znamenají dvě základny, dvě obrazovky, dva síťové moduly, dvě SIM karty a dvě instalační návštěvy. Jedna věž to vše nahradí jednou od každé, což je důvod, proč náklady na instalaci na jednu pozici obvykle klesnou o čtvrtinu až třetinu. Úspora je natolik reálná, že několik našich distributorů nyní standardně uvádí věže se dvěma děly, kdykoli sousedí dvě šachty.

Kdo by si ji neměl kupovat: místa s jedním arkýřem dnes a neplánovaným druhým arkýřem - 7kW jednodělová věž je levnější; nebo pozemky, kde dvě nabíjecí stanice musí zůstat fyzicky odděleny na více než několik metrů. Kupte věž, když dvě arkýře sedí vedle sebe a zůstanou tak.

Proč dovozci přeskupují druhý kontejner

Tovární přímé stanovování cen od společnosti Zhejiang Anfu New Energy Technology Co., Ltd. v Yueqing – založené v roce 2014, národní malý obří podnik.

Jedno SKU, které pokrývá dvě pozice, což zjednodušuje sklad dovozce a školení montéra.

Certifikační soubory (CE plus CCC, TUV, UL a CB) připravené k předání místním úřadům a utilitám.

1 000 000+ jednotek dodaných do roku 2024 ve více než 40 zemích s opakovanými objednávkami od distributorů v Malajsii, Turecku a v Perském zálivu.

Možnosti OEM a ODM – vlastní barva, logo a platební značka, přičemž MOQ je projednáno podle projektu.

Odeslání 1,4metrové věže bez poškození

Kryt je svislý, s výztuhami zabudovanými kolem čela obrazovky a obou pouzder. Kotevní šrouby, vrtací šablona a montážní materiál jezdí ve stejné bedně, takže instalační technik má vše v první den.

Délka přepravky 1400 mm je klíčová hodnota pro plánování kontejnerů - přepravky leží naplocho a stohují a 20stopý kontejner unese zhruba 60-80 věží v závislosti na rozměrech přepravky. Naše přepravní přepážka potvrdí přesný počet před provedením rezervace.

Standardně citujeme FOB Ningbo nebo Shanghai; K dispozici jsou EXW a CIF. Papírování zahrnuje fakturu, balicí list, nákladní list a kopii certifikátu CE - je připraveno během 15-20 pracovních dnů.

Podmínky služby, které by kupující měli vědět

Záruka 2 roky na obě zbraně, obrazovku a platební modul.

Náhradní sestavy pistolí a síta skladem pro rychlé odeslání – dva nejběžnější položky opotřebení.

Vzdálená diagnostika přes 4G nebo Ethernet s aktualizacemi firmwaru dodávanými přes backend.

Rada pro pracovníky na místě: každý týden otřete obrazovku suchým hadříkem a zkontrolujte obě pouzdra, zda nejsou zalomené kabely.

Uživatelská příručka, instalační výkres a průvodce nastavením OCPP jsou dodávány s každou jednotkou.

Chyby při instalaci, které zničí dobrou věž

Špatně: zahrabat přívodní kabel bez trubky a doufat, že přežije. Vpravo: Veďte kabel v trubce k základně sloupu se servisní smyčkou pro budoucí opětovné ukončení.

Špatně: nalít podložku okem a následně podložit věž do úrovně. Vpravo: nalijte na dodanou šablonu a zkontrolujte hladinu, než beton ztuhne.

Špatně: nechat oba kabely ležet napříč uličkou mezi poli. Vpravo: nasměrujte každou pistoli do své vlastní šachty, aby řidiči nikdy nezakopli o kabel na druhé straně.

Špatně: za předpokladu, že kancelářská WiFi dosahuje do obou šachet. Vpravo: ověřte signál na pozici sloupce před nalitím - nebo vložte 4G SIM.

Špatně: vynechání kontroly uzemnění, protože věž vypadá pevně. Vpravo: během uvádění do provozu ověřte kontinuitu uzemnění k uzemňovací tyči podložky.

Příběhy operátorů ze dvouzásuvkových lokalit

Správce nemovitosti v Aténách na konci roku 2024 vybavil osm věží přes dva bytové bloky, přičemž obyvatelé sdíleli čtyři jednotky se dvěma děly pro osm polí. Její poznámka po šesti měsících: jedno pouzdro na zbraň potřebovalo znovu utáhnout a obyvatelé se o ničem jiném dohadovali – což se pro nástěnku bytů počítá jako tichý úspěch.

Nizozemský provozovatel parkoviště provozuje věž na parkovišti P+R mimo Utrecht – dvě zátoky, jeden sloup, platba kartou. Jeho komentář: druhý záliv byl v podstatě volná infrastruktura, platili jsme jen za extra zbraň. Drobnou výtkou je poloha obrazovky: dobré postavení, nepohodlné, pokud to chcete sledovat z auta.

Turecký distributor, který nakupuje 14kW věže pro hotelové řetězce, uvedl, že věž zkrátila jeho dobu instalace na jeden záliv ze dvou dnů na jeden. Jeho reptání: dodávaná šablona předpokládá úrovňovou dávku a dvě z jeho stránek nejprve potřebovaly drobné úpravy vyrovnání.

Otázky týkající se nabíjení duální pistole

Otázka: Pokud se dvě auta nabíjejí najednou, jakou rychlostí každé dosáhne?

A: Každá pistole dodává až 7 kW současně, dohromady 14 kW – ani jedna šachta nehladí druhou.

Otázka: Může jedna pistole dodat všech 14 kW?

Odpověď: Ne. Strop každé zbraně je 7 kW, takže jedno auto se stále nabíjí až 7 kW; zvolte 22kW nebo 44kW věž, pokud potřebujete více na vozidlo.

Otázka: Kolik parkovacích míst obslouží jedna věž?

Odpověď: Dva, jeden na pistoli, ideálně vedle sebe – kabel každé pistole dosáhne vlastní šachty.

Otázka: Potřebuje věž dva samostatné napájecí obvody?

Odpověď: Ne - jeden přívod 220VAC +/-20% obsluhuje obě pistole přes vnitřní řídicí jednotku.

Otázka: Stačí 14 kW pro moderní EV přes noc?

A: Ano. 7 kW na auto přidává zhruba 45 km dojezdu za hodinu, takže noční relace pokryje plnou baterii u většiny osobních elektromobilů.

Otázka: Kolik to stojí na pozici oproti dvěma samostatným nabíječkám?

Odpověď: Na typických místech jsou náklady na instalaci o 25–35 % nižší, hlavně díky sdílení základů, síťového modulu a návštěvy instalace.

Otázka: Mohu spravovat dvě zbraně nezávisle v backendu?

Odpověď: Ano – každá pistole je samostatný konektor OCPP na jednom zařízení, takže můžete stanovit cenu, plánovat a hlásit pro každou pozici.

Otázka: Jaká je dodací lhůta?

Odpověď: 15-20 pracovních dnů, s kompletním balíkem dokumentů a certifikátem CE odeslaným z Ningbo nebo Šanghaje.
