Dvouportová AC EV nabíječka 44 kW Slim Tower pro komerční parkoviště

Otázka 44kW je panelová otázka

Většina střídavých nabíječek se dvěma zbraněmi selže na papíře dříve, než selžou v terénu. Chybou není nabíječka; to je první otázka elektrikáře: co má panel dát?

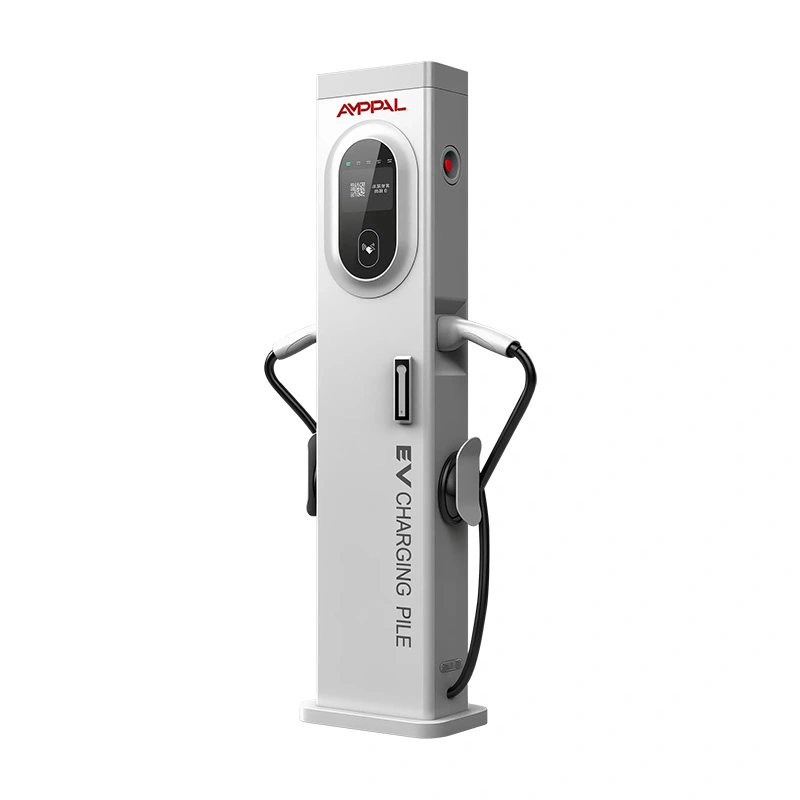

AMPPAL 44kW SlimTower (AF-AC-044-Y-A-0-4-JA-P) nese dvě děla typu 2 při 32A+32A na třífázovém napájení 380VAC, ze sloupu 300 x 150 x 1400 mm s 5palcovou dotykovou obrazovkou. Každá zásuvka může odebírat zhruba 21 kW; dvojice se společně blíží k typovému štítku 44kW.

Tato stránka je napsána pro osobu, která podepisuje elektrické výkresy. Pokud jste to vy, přečtěte si níže uvedené podavače, než se zamilujete do tabulky specifikací.

Dobrou zprávou je, že matematika je jednoduchá a veřejná: volty, ampéry a druhá odmocnina. Špatná zpráva je, že to v den, kdy nabíječky dorazí, nikdo nedělá. Udělejte to nyní, na papíře, než bude kontejner zarezervován.

Co znamená Full-Load 32A+32A pro váš web

Dvě auta, obě při 32A na fázi: váš napáječ musí ve stejnou chvíli přenášet asi 64A na fázi, jinak se protiproudý jistič vypne v nejhorší možnou dobu.

Naplánujte transformátor: každá věž přidává až 44 kW připojené zátěže; deset věží znamená 440 kW, než započítáte osvětlení a HVAC.

Dimenzování kabelů začíná na 16 mm2 mědi na fázi krátkodobě a roste se vzdáleností; 25 mm2 nebo 35 mm2 je běžné pro běhy nad 50 metrů.

Funkce jističe: 80A třífázový jistič nebo dvě 40A jednotky s jednou na pistoli poskytují dvojici volný prostor bez obtěžujících zakopávání.

Fázová rovnováha je vedlejší výhodou: třífázová zátěž 32A+32A je šetrnější k síti než tři jednofázové 7kW nabíječky naskládané na jedné fázi.

Pokud web nemůže napájet plné zatížení, může správa zatížení OCPP 1.6J omezit věž s nižším rozpočtem, zatímco si ponecháte rezervu na později.

Teplo je součástí rozpočtu: 44 kW běžící na hodiny vyhřeje panelovou místnost, takže naplánujte větrání před prvním létem.

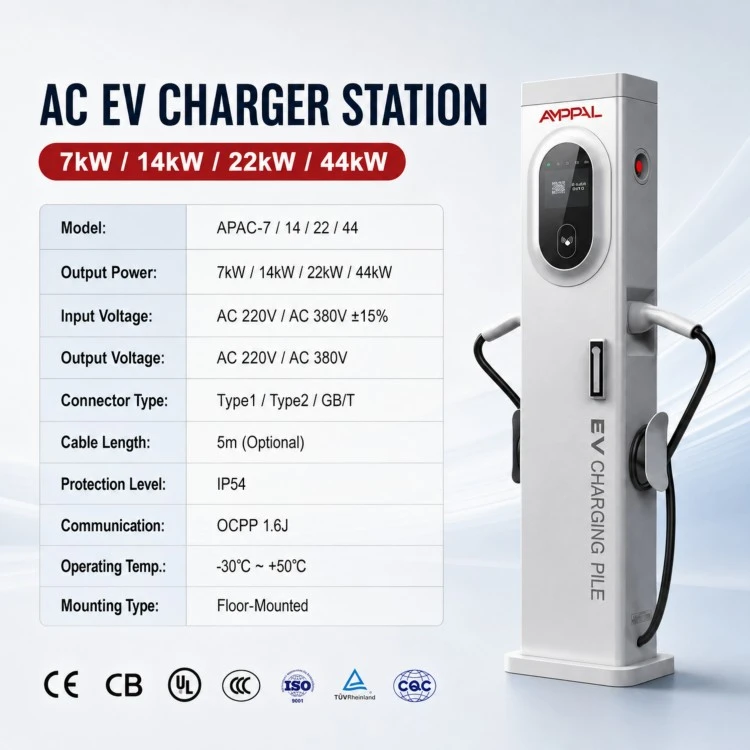

Technické specifikace

Případy použití, které odůvodňují kapacitu 44 kW

depa, kde dodávky parkují jednu až tři hodiny mezi směnami; 44 kW na pozici mění prostoje na využitelný rozsah.

Stanoviště taxíků a uzly, kde se řidiči rychle otáčejí a zdržují se pod dvě hodiny.

Nádvoří pro nákladní vozidla sloužící dodávkám a lehkým užitkovým vozidlům do 3,5 tuny.

Doky skladu, kde řada věží sdílí jednu transformátorovou místnost.

Flotily půjčoven elektromobilů, které musí otáčet auta mezi půjčovnami bez čekání přes noc.

Obytné bloky s třífázovým provozem, kde 44kW je nejvyšší střídavý výkon, který distributor na napáječi umožňuje.

Parkoviště na letištích a nádražích, kde ranní nápor plug-in hybridů vyžaduje rychlé doplnění před odjezdem.

Čtení toku energie: Od panelu k zásuvce

Energie opouští rozvodnou desku na třífázovém napáječi a vstupuje do věže přes základní průchodku. Uvnitř stanice měří každou pistoli nezávisle, takže 44kW štítek není jedna obří zásuvka, ale dva 32A okruhy sdílející jeden kryt.

Když se zapojí jedno auto, může použít plných 32A vlastní zbraně. Když přijede druhý vůz, oba odebírají až 32A; věž udržuje dvě relace oddělené pro účtování a OCPP 1.6J hlásí energii každého konektoru samostatně.

Při rozděleném účtování záleží na měření na zásuvku: nájemník A platí za pistoli 1, nájemník B za pistoli 2 a server tyto dva součty kWh nikdy nemíchá.

Jedna past, kterou stojí za to jmenovat: snížení výkonu. Pokud je napájení slabé, vypne se jistič, místo aby věž zpomalila. Firmware cap je řízená alternativa, takže rozpočet určete před zapojením, nikoli po první cestě.

Záznamy kvality, kterému může inženýr zařízení věřit

Shoda je držena podle směrnic pro nízké napětí a EMC a soubor je znovu zkontrolován při každé změně výkonového stupně.

Každá stanice je testována hi-potem a připojena k zemi, než opustí linku – při 32A na zbraň není prostor pro pochybnou pozemní cestu.

Tepelný provoz při plné zátěži: 44kW věž je testována po dobu 48 hodin nepřetržitým provozem při jmenovitém proudu, přičemž jsou zaznamenány teploty skříně.

Vzorkované kolony provádějí tepelné cykly IEC 60068 mezi -30 °C a +70 °C plus 96 hodin solné mlhy na povrch.

Přípojnicové a konektorové spoje testované na krouticí moment; uvolněné koncovky jsou klasickou příčinou tepelných poruch u vysokoproudých střídavých zařízení.

Sourcing komponent se řídí RoHS a REACH v rámci systému ISO 9001:2015; Rozsah CCC, TÜV, UL a CB existuje na úrovni závodu.

Osmistanicová montážní sekvence

Laserem řezaná skořepina, tolerance 0,1 mm, na CNC lince.

Ohraňovací lis a švové svařování tělesa věže.

Robotické svařování FANUC základové desky a držáků ucpávek.

Třístupňové čištění a konečná úprava povrchu.

Silnoproudé sekce: přípojnice, stykače a spínací zařízení 32A namontované a utažené.

Měření a elektronika: měřiče kWh na zásuvku, komunikační deska a 5palcová dotyková obrazovka.

Načtení firmwaru a shoda OCPP běží proti testovacímu serveru.

Vzorkové zátěžové testování, hi-pot, vizuální průchod, pak balení. Výroba probíhá 15-20 pracovních dnů.

Průvodce dimenzováním: Kdy se 44kW hodí (a kdy ne)

Kupte si 44kW věž, když transformátor a panel již mají světlou výšku, nebo když navrhujete elektrický systém od začátku a umíte jej správně dimenzovat. Zvýšená kapacita oproti 14kW modelu je skutečná pouze v případě, že ji krmivo dokáže dodat.

Přeskočte jej, pokud je váš web napájen 32A jednofázovým napájením; provozovali byste věž za zlomek jejího hodnocení a platili byste za kapacitu, kterou nemůžete využít. Přeskočte to také, když auta parkují přes noc déle než osm hodin; 7–11 kW AC stojí méně a je šetrnější k výdrži baterie. A pokud máte stabilní vozový park s přísnými plány, potvrďte nejprve povolenou kapacitu připojení distributora; některé oblasti omezují nabíjení střídavým proudem na místo.

Pokud je panel napjatý, ale poptávka je skutečná, upřímnou odpovědí je řízení zátěže: nechejte OCPP zastropovat věže nyní a zvyšte strop, jak bude web růst. Tento plán funguje s touto věží, protože firmware akceptuje vzdálený limit proudu.

AMPPAL versus levní rivalové se dvěma zbraněmi

Skutečná kapacita 32A+32A: některé levné věže inzerují 44kW, ale dodávají se s 16A stykači; na typovém štítku vytiskneme hodnocení na zbraň.

Nezávislé měření na zásuvku pro dělené vyúčtování, ani jeden součtový metr.

OCPP 1,6J přes Ethernet, 4G a WiFi, takže věž spojuje systémy pro správu zátěže a roaming.

Důkazy testu: zahřívání při plném zatížení, protokoly točivého momentu a výsledky solné mlhy dostupné pro každou šarži.

Obchodní podmínky: MOQ 1 jednotka, dodací lhůta 15-20 pracovních dnů, 2letá záruka, náhradní díly DHL/FedEx.

Možnosti OEM pro logo, obrazovku a značku kabelů; od roku 2014 exportuje do více než 40 zemí.

Podrobnosti o logistice a balení

Každá věž se dodává plně smontovaná v 5vrstvém exportním kartonu o rozměrech přibližně 350 x 220 x 1460 mm s pěnovými rohovými bloky, kotevní sadou a kabelovými průchodkami uvnitř; celková hmotnost je cca 45 kg.

Čtyři kartony jdou na paletu s chrániči hran a smršťovací fólií; 40stopý kontejner pojme asi 60 paletizovaných věží nebo až 80 naložených na podlaze a na požádání je uspořádáno přebalení LCL.

Cena je obvykle FOB Ningbo nebo Shanghai, s EXW na vyžádání. Každá zásilka nese fakturu, balicí list, nákladní list, certifikát původu a CE prohlášení o shodě. Konsolidované zásilky na Střední východ a do SNS jsou organizovány týdně, což zkracuje tranzit u menších objednávek.

Služba, která začíná panelem

Záruka 2 roky od data odeslání, pokrývající výrobní vady včetně silnoproudé části.

24hodinová technická odezva; naši inženýři se pravidelně připojují k hovorům o uvedení do provozu, aby s vaším elektrikářem zkontrolovali nastavení panelu.

Náhradní díly prostřednictvím DHL/FedEx; stykače, měřiče a dotykové obrazovky odejdou do 2 pracovních dnů.

RMA podle fotografií a sériového čísla: výměna nebo oprava je potvrzena dříve, než je cokoliv vráceno.

Bezplatný podpůrný balíček: list výpočtu podavače, hodnoty točivého momentu a kontrolní seznam pro uvedení do provozu.

Upozornění na zapojení a provoz

Špatně: předpokládám, že 32A jistič pokrývá obě zbraně. Vpravo: dimenzujte napájení celkem na 64A na fázi nebo chraňte každou pistoli samostatně.

Špatně: opětovné použití tenkého kabelu ze staré instalace. Vpravo: minimálně 16 mm2 na fázi, zvětšeno pro dlouhé běhy; zkontrolujte pokles napětí při plné zátěži.

Špatně: nechat věž navždy sedět na limitu firmwaru, protože panel nebyl nikdy upgradován. Vpravo: zaznamenejte uzávěr do deníku údržby a zvedněte jej až po prokázání posuvu.

Špatně: směšovací pistole 1 a pistole 2 nájemci na jedné faktuře. Vpravo: ponechat měření na zásuvku povolené; OCPP hlásí každý konektor samostatně.

Špatně: ignorování točivého momentu po servisní návštěvě. Vpravo: každý rok znovu utáhněte přípojnice a oka; tepelné poruchy v AC převodovce jsou téměř vždy uvolněné spoje.

Špatně: přeskakování proudového chrániče. Vpravo: namontujte proudový chránič 30 mA podle místních pravidel; věž pracuje se standardní ochranou RCD.

Inženýři zařízení svými vlastními slovy

Správce depa v Almaty namontoval šest věží pro obecní vozový park se 40 dodávkami. Matematika 64A na fázi napáječe byla celá konverzace s jeho distributorem; jakmile byla potvrzena světlá výška transformátoru, uvedení do provozu trvalo jeden den. Všiml si, že značení točivého momentu na krytu přípojnice bránilo jeho elektrikářům v odhadu.

Logistický operátor v Guadalajaře spároval věže s 250kVA transformátorem pro dvacet plánovaných zálivů. Přiznávají, že překročili specifikaci transformátoru o jeden krok; dodatečné náklady byly malé a cesta růstu je nyní volná. Jejich stížnost: 5palcová nabídka je hluboká a řidiči většinou aplikaci stejně používají.

Provozovatel skladu poblíž Moskvy provozuje věže s 11kW firmwarovým limitem, dokud nebude příští rok napájen druhý podavač. Přesně takový plán jsme navrhli, a proto nekoupili levnější jednosazbovou nabíječku.

FAQ: Napájení, panely a duální zbraně

Otázka: Jaký napájecí zdroj potřebuje jedna 44kW věž?

A: Třífázové napájení dimenzované na cca 64A na fázi při plném zatížení, s 16-25mm2 vodiči v závislosti na délce vedení.

Otázka: Mohou obě zbraně skutečně dodat 32A najednou?

Odpověď: Ano, každá pistole má jmenovitý proud 32A na fázi; společně se blíží k typovému štítku 44kW.

Otázka: Kolik věží může podporovat transformátor 250 kVA?

A: Kolem pěti při plné zátěži; se správou zátěže OCPP můžete nainstalovat více a omezit celkový počet.

Otázka: Podporuje věž řízení zátěže?

Odpověď: Ano, limity vzdáleného proudu OCPP 1,6J umožňují zakrytí každého konektoru.

Otázka: Je tato věž jednofázová kompatibilní?

A: Ne, potřebuje 380VAC třífázové; pro jednofázová stanoviště viz naše nástěnné 3,5-7kW stanice.

Otázka: Jaká velikost kabelu pro běh na 60 metrů?

A: Vypočítejte úbytek napětí při 64A na fázi; většina 60m vede na 25mm2, ale ověřte si to u svého elektrikáře.

Otázka: Proč je měření na pistoli důležité?

Odpověď: Dva nájemci na jedné věži potřebují samostatné součty kWh pro spravedlivé účtování; věž měří každou zásuvku nezávisle.

Otázka: Jaká je dodací lhůta?

A: 15-20 pracovních dnů pro standardní modely po uložení, stejně jako naše ostatní AC věže; hromadné objednávky jsou naplánovány na základě nabídky.
