22kW Slim Tower AC EV nabíječka pro obytné a komerční nemovitosti

Proč je otevřený protokol důležitější než počet kW

Zeptejte se operátora, který strávil tři roky na uzavřeném systému zpoplatnění, a bolest začíná v den migrace. Hardware fungoval; software odmítl odejít. Otevřený OCPP 1.6J existuje, aby zabránil přesně této konverzaci.

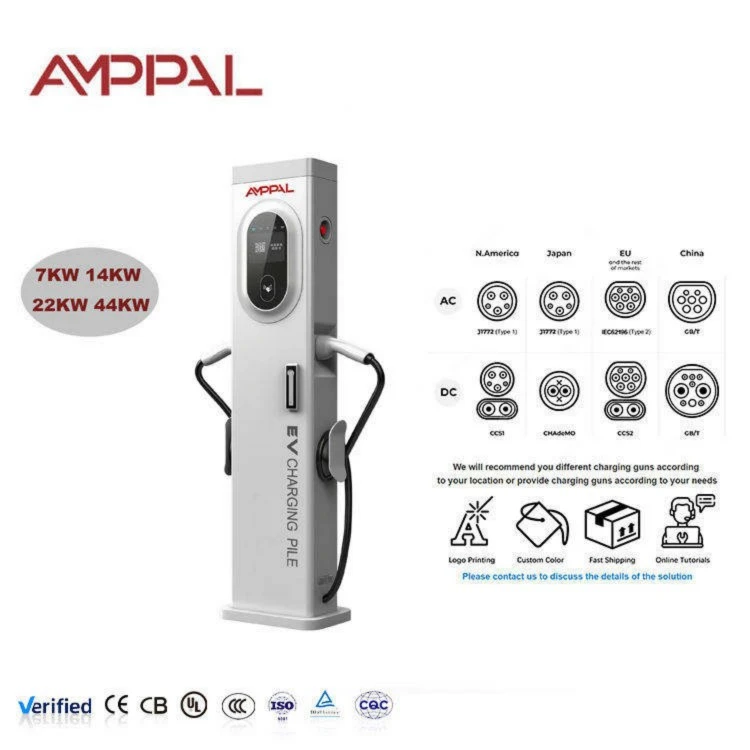

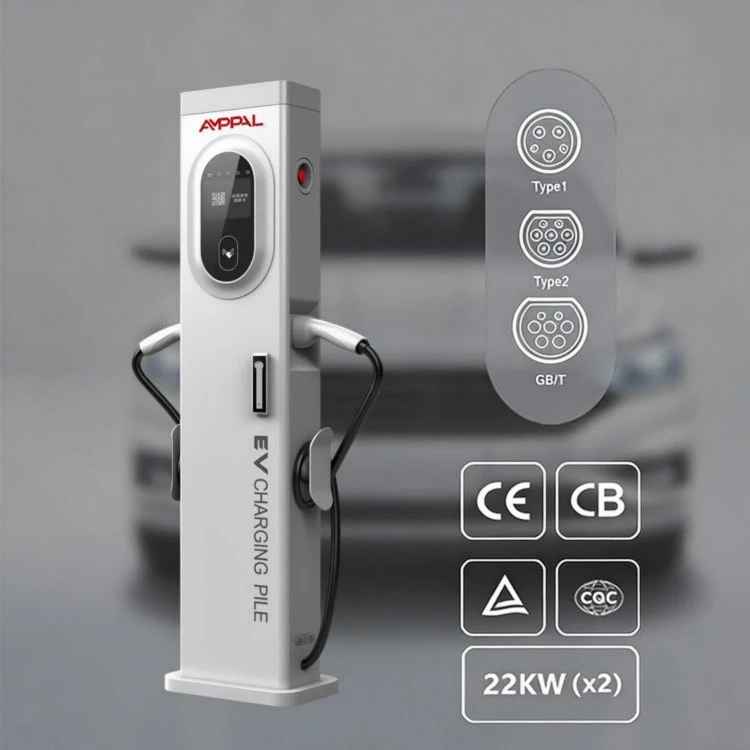

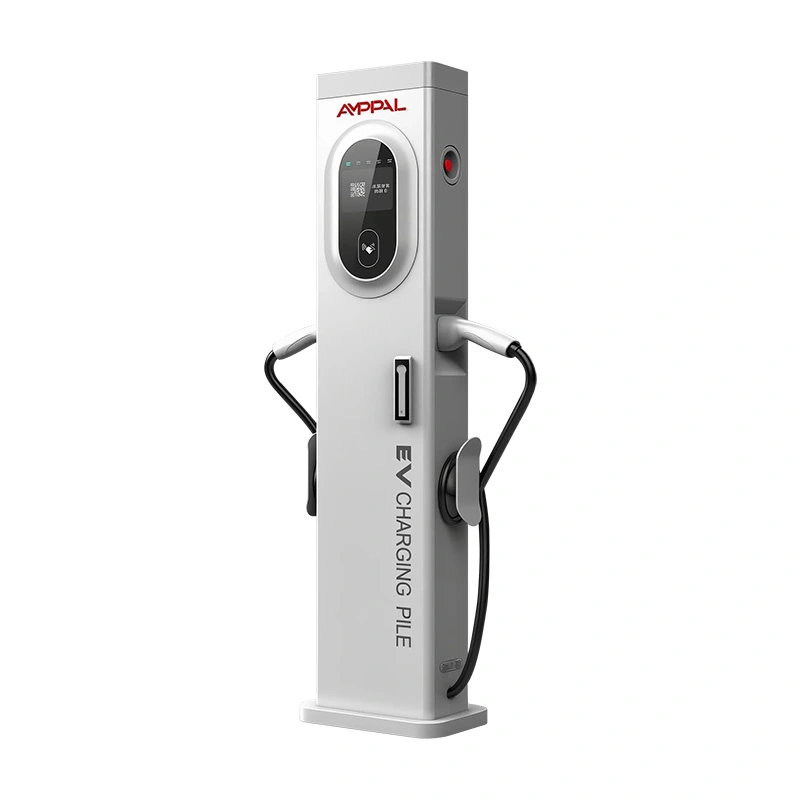

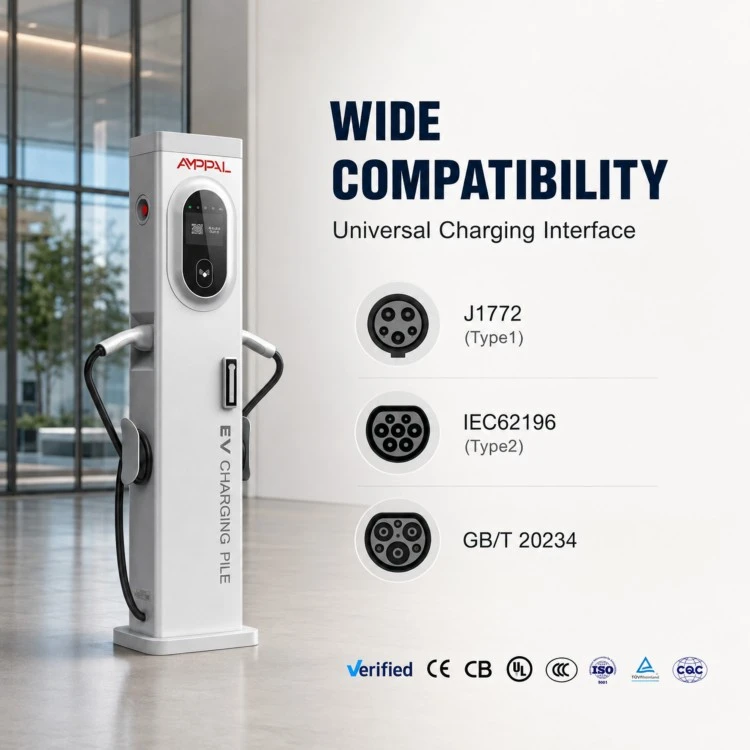

Nabíječka AMPPAL 22kW Slim Tower AC EV pro obytné a komerční nemovitosti (AF-AC-022-Y-A-0-4-JA-P) dodává 22 kW prostřednictvím dvou děl typu 2 (16A+16A) ze sloupu 300 x 150 x 1400 mm s 5palcovou dotykovou obrazovkou. Jeho skutečný rozdíl je umístěn ve firmwaru: každá transakce, relace a stavová událost mluví standardně OCPP 1.6J.

To znamená, že věž není propojena s naším cloudem, naší aplikací nebo portálem jakéhokoli prodejce. Namíříte to na platformu, kterou si vyberete dnes, a znovu za tři roky, až se objeví lepší.

Uzavřené systémy se zpočátku cítí snadno: aplikace je vyleštěná, nastavení je QR kód. Účet dorazí později, ve výstupních poplatcích, zpětně zakoupeném hardwaru nebo v datech umístěných na serveru, který nekontrolujete.

Šest důvodů, proč trvat na OCPP 1.6J

Žádné uzamčení dodavatele: pokud platforma zvýší poplatky nebo přejde do režimu offline, hardware zůstane váš a půjde dál.

Roaming-ready: agregátory a partnerské sítě přijímají stejný protokol, kterým vaše back office již mluví.

Řízení tarifů zůstává na vás: ceny za konektor nastavujete prostřednictvím platformy, nikoli prostřednictvím aplikace vázané na továrnu.

Vzdálené operace: start/stop, rezervace a aktualizace firmwaru běží na stejném kanálu OCPP jako data měření.

Auditovatelné záznamy: každá kWh a ID transakce je zaprotokolováno ve standardním formátu, který mohou číst účetní a regulační orgány.

Zajištění budoucnosti: když solární nebo chytré nabíjení dorazí později, většina systémů řízení energie na bázi OCPP dokáže číst živá data této věže.

Otevřené výběrové řízení: pokud vaše společnost musí znovu vypsat výběrové řízení na službu zpoplatnění, síť s otevřeným protokolem se snáze předá, ocení a prověří.

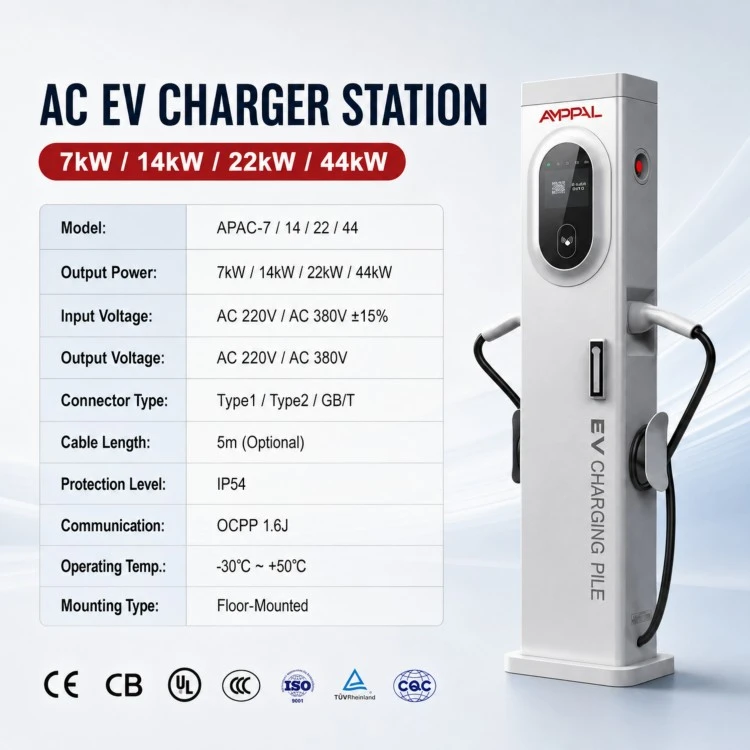

Technické specifikace

Scénáře, kde se svoboda platformy vyplácí

CPO, které nabízejí své back office každé dva nebo tři roky a potřebují nabíječky, které přežijí výměnu.

Flotily, které se připojují ke stávajícímu serveru OCPP mateřské společnosti namísto spuštění druhého systému.

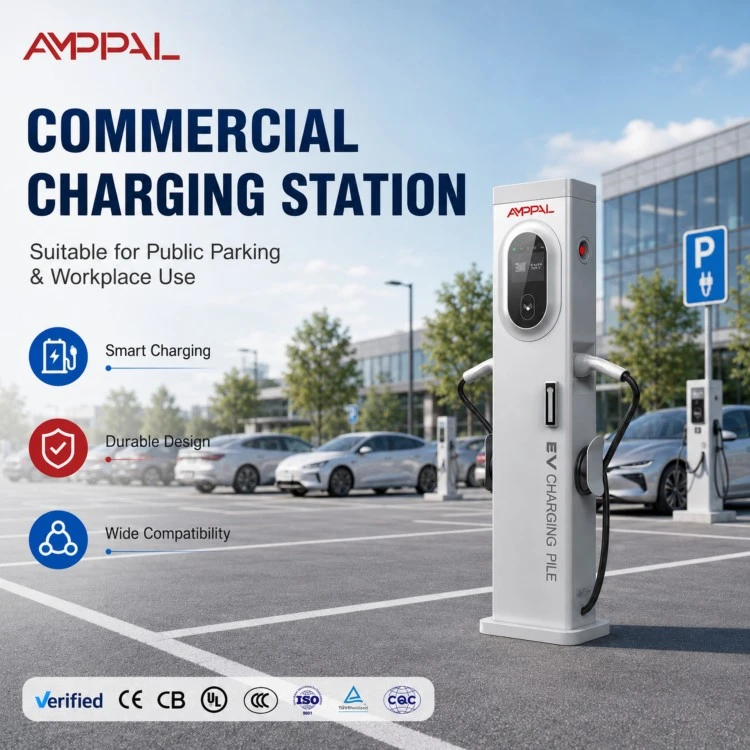

Hotely a obchodní centra, které chtějí cestovat s několika aplikacemi, nejsou vázány na aplikaci jednoho operátora.

Vývojáři nemovitostí, kteří instalují nyní a práva na nabíjení prodají později; kupující zdědí otevřený hardware.

Vládní výběrová řízení, která vyžadují otevřené standardy ve specifikaci.

Operátoři testují nový agregátor na deseti věžích, než zprovozní celou síť.

Jak stanice komunikuje s jakoukoli platformou

Věž udržuje dva konverzační kanály otevřené: Ethernet jako primární spojení plus 4G a WiFi jako záložní. Vytáčí se na váš server, takže na vaší straně není potřeba žádné přesměrování portů ani statická veřejná IP.

Když se auto připojí, stanice odešle BootNotification a během relace se aktualizuje stav a transakce. OCPP 1.6J zvládá jak správu nabíjecích bodů, tak zpracování transakcí čistě pro AC nabíjení.

Migrace je změna konfigurace, nikoli změna hardwaru: otevřete nabídku stanice, zadejte adresu URL nového serveru a přihlašovací údaje, restartujte počítač. Naši inženýři mohou provést vašeho IT pracovníka přes přepínač za méně než hodinu, obvykle na dálku.

Stojí za to vědět: věž uchovává své místní měření a protokol relací bez ohledu na to, se kterým serverem mluví. I když platforma přes noc zmizí, stále máte historii nabíjení uloženou v zařízení pro export.

Certifikáty, které podporují tvrzení protokolu

CE podle směrnic pro nízké napětí a EMC, znovu ověřeno u každé výrobní šarže.

Shoda OCPP 1.6J je testována na referenčním serveru v naší laboratoři předtím, než jednotky opustí linku.

100% hi-pot dielektrické testování a kontroly zemní kontinuity na konečné stanici.

Tepelné cyklování IEC 60068 od -30 °C do +70 °C a 96hodinová solná mlha na vzorkovaných jednotkách.

48hodinové zapálení při plné zátěži, zatímco je komunikační spojení monitorováno z hlediska výpadků a chování při opětovném připojení.

komponenty vyhovující RoHS/REACH podle systému kvality ISO 9001:2015; továrna je držitelem certifikátů CCC, TÜV, UL a CB na další produktové řady.

Uvnitř montážní haly: Osm výrobních kroků

CNC laserové řezání pláště sloupu, tolerance 0,1 mm.

Skládání ohraňovacím lisem a švové svařování 1400mm tělesa věže.

Robotické svařování FANUC základové desky a držáků kabelových průchodek.

Třístupňové čištění povrchu a konečná úprava před montáží.

Sestava na lištu DIN: stykače, proudový chránič a modul měření, utažený podle spec.

Prostor pro elektroniku: dotyková obrazovka, komunikační deska a napájecí deska.

Flashování firmwaru a soulad s OCPP běží proti našemu testovacímu serveru; protokol testu je uložen podle sériového čísla.

Hi-pot, vizuální QC a balení; standardní objednávky expedujeme do 15-20 pracovních dnů.

Výběr stanice připravené na nástupiště: Tři kontroly

Zaškrtněte jednu: záleží na vaší aktuální platformě? Pokud provozujete jediný web s proprietární aplikací, se kterou jste spokojeni, uzavřená nabíječka je levnější a svoboda této věže jsou peníze, které nevyužijete.

Zkontrolujte dvě: jakou verzi protokolu mluví vaše back office? Tato stanice provozuje OCPP 1,6J, který pokrývá drtivou většinu potřeb AC nabíjení; pokud váš plán vyžaduje funkce OCPP 2.0, jako je ISO 15118 plug-and-charge, řekněte nám to před objednávkou, abychom vám mohli poradit se správným modelem.

Zkontrolujte tři: kdo je držitelem roamingového vztahu? Pokud bude vaše relace směrovat agregátor, zeptejte se ho nejprve na podrobnosti o jejich serveru OCPP; většina přijímá 1,6J koncové body a věž se může připojit k jejich síti během jednoho dne.

Ještě jedna upřímná poznámka: otevřený protokol vás chrání před zablokováním, nikoli před špatným zapojením. 22kW věž stále potřebuje řádné 380VAC třífázové napájení, správně dimenzovaný jistič a uzemněnou instalaci; žádný firmware nemůže opravit uvolněný neutrál.

Proč si operátoři kupují věž AMPPAL pro otevřené sítě

Poctivost protokolu: Shoda OCPP 1.6J je ověřována na šarži v naší laboratoři a budeme sdílet protokol testu.

Prostor pro hardware: dvě 16A zásuvky na jednom napájení 380VAC, 5palcová obrazovka, IP54, provozní rozsah -20°C až +50°C.

Podmínky: MOQ 1 jednotka na standardních modelech, dodací lhůta 15-20 pracovních dnů, 2letá záruka.

Globální dosah: export do více než 40 zemí, včetně dokumentace CE, náhradní díly prostřednictvím DHL/FedEx.

Hloubka OEM/ODM: od roku 2014 jsme vybudovali AC a DC linky pro značky na Středním východě, v Evropě a jihovýchodní Asii.

Balení, nakládání a export dokumentů

Objednejte si kontejner a pokaždé dostanete stejné poctivé balení: jedna věž na 5vrstvý karton, pěnové rohové bloky, kotevní sada a průchodky uvnitř, asi 45 kg brutto na krabici.

Čtyři kartony na paletu s chrániči hran a smršťovací fólií; 40stopý kontejner přepraví zhruba 60 stožárů na paletách nebo až 80 naložených na podlahu, takže náklad na jednotku zůstává předvídatelný pro vaši nabídku.

Citujeme FOB Ningbo nebo Shanghai (EXW k dispozici) a s každou zásilkou předáváme obchodní fakturu, balicí list, nákladní list, certifikát původu a CE prohlášení o shodě.

Smíšené kontejnery jsou vítány: věže sdílejí prostor s našimi nástěnnými AC jednotkami.

Podpora postavená na platformě Migrace

2letá záruka na výrobní vady, počítáno od data odeslání.

24hodinová technická odezva; naši inženýři se připojili k výzvám o migraci platforem pro klienty ve čtyřech časových pásmech.

Náhradní díly prostřednictvím DHL/FedEx do 2 pracovních dnů pro běžné položky.

Foto a sériové RMA: Než něco vrátíte, potvrdíme výměnu nebo opravu.

Bezplatná dokumentace: Průvodce připojením OCPP, ukázková konfigurace serveru a testovací koncový bod pro váš IT tým.

Poznámky k vydání firmwaru uvádějí, které zprávy OCPP se změnily, takže váš tým platformy může testovat před zavedením.

Migrace a operace: Špatné vs

Špatně: Změna adresy URL serveru během relace. Vpravo: migrujte, když je konektor nečinný, a po přepnutí restartujte věž.

Špatně: za předpokladu, že samotné WiFi stačí pro veřejnou síť. Vpravo: propojte primární spojení s Ethernetem a ponechte 4G jako záložní.

Špatně: ponechání výchozích přihlašovacích údajů v nabídce stanice. Vpravo: první den nastavte silné heslo; připojení OCPP je pouze tak bezpečné jako přihlašovací údaje zařízení.

Špatně: testování jedné platformy a za předpokladu, že se ostatní chovají stejně. Vpravo: před výměnou flotily spusťte 24hodinovou zkušební verzi na novém serveru s jednou věží.

Špatně: ignorování synchronizace hodin. Vpravo: ponechte NTP povolený, protože protokoly transakcí se zkreslenými časovými razítky způsobují později fakturační spory.

Špatně: aktualizace firmwaru jsou považovány za volitelné. Vpravo: naplánujte aktualizace na nečinných konektorech, protože opravy se často zaměřují přesně na okrajové případy, které operátoři polí hlásí.

Operátoři svými vlastními slovy

Operátor nabíjecího bodu v Chorvatsku během jediného víkendu přemístil 30 věží z jedné platformy na druhou. Jejich technický vedoucí uvedl, že přechod byl změnou adresy URL na jednotku a jediným zpožděním byl jejich vlastní DNS. Nyní před obnovením smlouvy zkoušejí nový agregátor na pěti věžích.

Malajsijská logistická firma připojila věže ke stávajícímu serveru OCPP skupiny, místo aby provozovala druhý back office. Stížnost jejich IT manažera: 5palcová obrazovka zobrazuje pouze angličtinu, takže řidiči občas potřebují mobilní aplikaci pro pokyny v malajštině.

Turecký operátor, který je součástí partnerství, které dodáváme od roku 2022, používá věže pro nabíjení u obrubníků v Istanbulu. Záložní připojení 4G je zachránilo dvakrát během místních výpadků vláken; relace pokračovaly správně, protože stanice zařadila záznamy do fronty a nahrála je, když se odkaz vrátil.

Co se v těchto zprávách opakuje: nikdo nepočítá se změnou protokolu a věže, které ji tiše přežijí, jsou ty, kterých se nikdo nemusel dotknout.

Otázky, které se ptají operátoři o svobodě platformy

Otázka: Funguje věž s nějakou platformou OCPP 1.6J?

A: Jakákoli platforma implementující nabíjecí profil 1,6J AC; vedeme krátký seznam testovaných serverů a na požádání přidáme ten váš.

Otázka: Mohu provozovat dvě věže na jednom připojení k serveru?

Odpověď: Ano, každá věž se registruje jako svůj vlastní nabíjecí bod s vlastní identitou.

Otázka: Co se stane, když platforma přejde do režimu offline uprostřed nabití?

Odpověď: Relace pokračuje a záznam je lokálně zařazen do fronty a poté odeslán, když se odkaz vrátí.

Otázka: Je 22kW věž stále tenký 150mm sloup?

Odpověď: Ano, stejné tělo 300 x 150 x 1400 mm jako naše 14kW a 44kW věže.

Otázka: Účtujete si aktualizace firmwaru?

Odpověď: Ne, firmware je během záruční doby zdarma a je dodáván přes kanál OCPP nebo jako místní soubor.

Otázka: Mohu označit věž pod svým vlastním jménem?

Odpověď: Ano, logo, úvodní obrazovka a balení jsou přizpůsobeny na základě smlouvy OEM.

Otázka: Jak rychle se nabíjí jedno auto na této věži?

A: Každá zásuvka dodává až 16A na fázi, asi 11kW na 380V třífázový; 22kW typový štítek je celkem pro dvě pistole.

Otázka: Jaké náhradní díly bych měl skladovat?

Odpověď: Dotyková obrazovka, komunikační deska a sada kabelových průchodek pokrývají většinu oprav v terénu; doporučujeme jednu sadu na 20 věží.
