Stojanová nabíjecí stanice AC EV o výkonu 7 kW pro obytné komunity

Když zeď není možnost

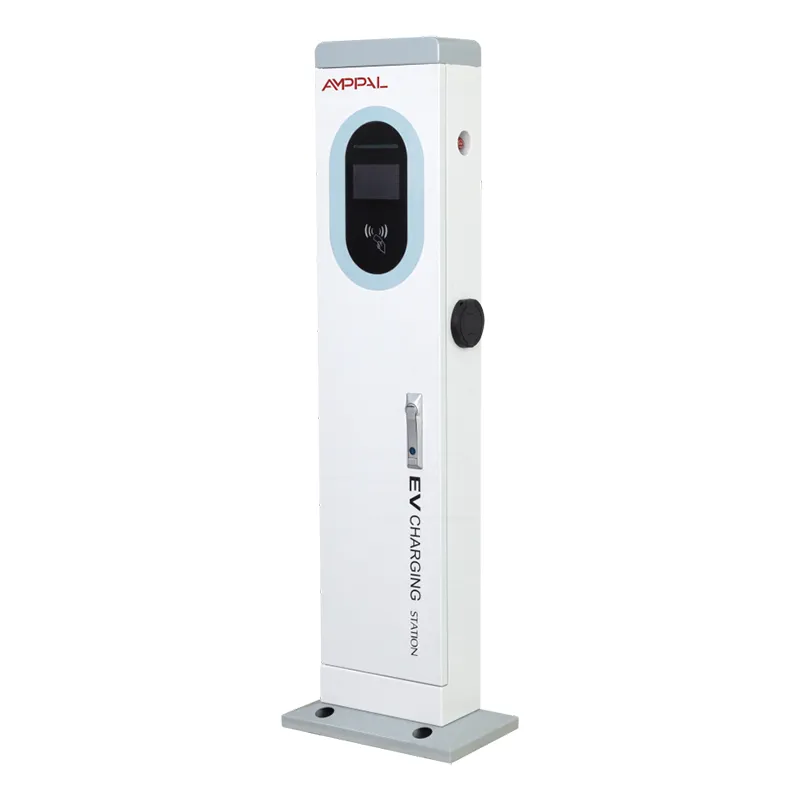

Otevřená parkoviště mají zřídkakdy zeď tam, kde ji potřebujete. Tato mezera je přesně to, pro co byl tento produkt postaven. AF-AC-7kW je samostatně stojící nabíjecí věž: ocelový sloup o rozměrech 410 x 240 x 1400 mm nesoucí jeden 7kW AC nabíjecí bod, 5palcový barevný dotykový displej a platební a síťový hardware v jediném utěsněném těle.

Instalace je zalitím základů, nikoli stavebním projektem. Přišroubujte základní desku k betonové podložce pomocí kotevní sady a vrtací šablony, kterou dodáváme, napájejte věž 220VAC +/-20%, připojte Ethernet nebo vložte 4G SIM. Žádná fasáda k vrtání, žádná zeď pronajímatele, o kterou byste se mohli dohadovat - pouze půda, do které smíte nalít beton.

U hotelů, které vlastní parkoviště, nákupních center s povrchovými pozemky nebo obcí, které přidávají zátoky na straně ulice, tato svoboda často rozhoduje o tom, zda se zpoplatnění objeví v tomto čtvrtletí nebo příští rok. Nástěnné boxy řeší problém s nabíjením. Věže nejprve řeší problém s místem.

Proč si kupující vybírají tyč přes stěnu box

Volnost stanoviště - umístěte věž doprostřed řady, na koncový arkýř nebo mezi stromy, kdekoli, kde parkují auta, místo kdekoli, kde se nachází zeď.

Ergonomie ve výšce stání – obrazovka s 1400 mm je umístěna v přirozené úrovni očí, takže řidiči klepají, platí a odpojují se, aniž by se ohýbali nebo hrčeli.

Snadná manipulace s kabelem - zbraň visí ve výšce pasu na pouzdře, což je pro starší řidiče a doručovatele znatelně pohodlnější než nízká zásuvka.

Jeden utěsněný kryt – veškerá elektronika žije uvnitř těla věže IP54, takže na typických místech není potřeba žádná samostatná rozvodná skříň.

Viditelné z celého pozemku – věž se zde čte jako nabíjení z 50 metrů; nástěnný box zmizí za zaparkovanými dodávkami a stojí vás přicházející zákazníky.

Stopa, která roste s vámi – každá věž v této sérii sdílí stejnou základnu 410 x 240, takže pozdější přechod na model se dvěma zbraněmi může znovu použít stejnou podložku.

Technické specifikace

Kde si volně stojící sloup vydělává na své

Otevřená hotelová a rekreační parkoviště bez fasády budovy v blízkosti zálivů.

Městské zátoky na ulicích a veřejných prostranstvích, kde není povoleno vrtat do okolních budov.

Pracoviště parkoviště na pronajatých pozemcích - nájemník se nemůže dotýkat zdí, ale může vylít podložku.

Restaurace a maloobchodní plochy s rozptýlenými zálivy daleko od budovy.

Nově postavené lokality, kde musí být nabíjení pod napětím před dokončením budovy.

Jak věž funguje na místě

Energie proudí z vašeho 220VAC +/-20% zdroje do věže, přes řídicí jednotku, ven z děla do jednoho vozidla s výkonem až 7 kW – zhruba 45 km dojezdu za hodinu pro středně velké EV a plné nabití přes noc pro téměř jakýkoli evropský osobní automobil.

Věž se hlásí do backendu operátora přes Ethernet, 4G nebo WiFi pomocí OCPP 1.6 nebo 2.0. 5palcová obrazovka provede řidiče připojením, ověřením, nabitím a potvrzením; data relace se dostávají do cloudu v reálném čase.

Služba je většinou vzdálená. Když se relace nezdaří, backend to zaznamená a my si přečteme diagnostiku věže přes síť, než se rozhodneme, zda je nutná návštěva webu.

Co značka CE vlastně vzala

Označení CE podle směrnic EU o nízkém napětí a EMC se zkušební dokumentací vedenou v evidenci pro dovozce a celní odbavení.

IP54 ověřené v naší laboratoři a testovacím domem třetí strany – prachotěsné a odolné proti stříkající vodě ze všech úhlů.

96hodinové testování solným sprejem na kryt s práškovým nástřikem, dimenzovaný pro pobřežní parkoviště.

Plné funkční testování v jmenovitém rozsahu -20C až +50C, než design zamrzl.

Každá produkční jednotka před balením provede zátěžový test plus test navázání spojení s platebním terminálem a sítí – nejedná se o náhodný vzorek.

CE je základní čára; továrna je také držitelem značek CCC, TUV, UL a CB pro další exportní programy.

Od cívky k věži: Osm kroků v naší továrně

Ocelový plech je řezán laserem a děrován CNC na profil 410 x 240 ve vlastní klempířské dílně.

Ohraňovací lisy TRUMPF skládají sloup a roboty FANUC svařují švy.

Tělo je práškově lakováno; vzorky z každé šarže jdou do testování v solné mlze.

Montážní linka AC se hodí pro řídicí modul, stykač, 5palcovou obrazovku a nabíjecí pistoli.

Těsnění je kontrolováno podle požadavku IP54, včetně kabelových vstupů a rámečku obrazovky.

Každá věž provádí funkční test s odporovou zátěží, poté platbu a test sítě.

QC podepíše sériové číslo, zkušební protokol a CE dokumenty a jednotka je zarezervována k odeslání.

Standardní dodací lhůta je 15-20 pracovních dnů od potvrzení objednávky; urgentní objednávky jdou po dohodě do rychlého pruhu.

Sloup nebo nástěnný box? Upřímné srovnání

Pokud již pevná zeď stojí přesně tam, kde parkují auta, kupte si nástěnný box. Stojí to méně – žádné základy, méně oceli, rychlejší instalace – a my je také prodáváme. Vybírejte na faktech, ne na zvyku.

Dodatečné náklady věže kupují tři věci: právo vybrat si místo místo zdědění, ergonomii výšky ve stoje, které se nemůže vyrovnat nástěnná zásuvka ve výšce kolen, a utěsněné tělo, které přežije větší provoz lépe než krabice přišroubovaná ke zdi nákladového prostoru.

Kdo by to neměl kupovat: nájemníci, kteří neumí betonovat, weby, které potřebují nabíjení jen několik týdnů, nebo kupující, jejichž auto se přes noc nabíjí v pohodě z obyčejné zásuvky. Pro ně je věž ocelová, kterou nepotřebují.

Co AMPPAL přináší, co prodejce nemůže

Přímo v továrně od Zhejiang Anfu New Energy Technology Co., Ltd. v Yueqing – čínský elektrický kapitál – založená v roce 2014.

Národní malý obří podnik s více než 260 zaměstnanci a samostatnými montážními linkami AC a DC.

Více než 1 000 000 kusů dodaných do roku 2024, exportováno do více než 40 zemí od Spojených arabských emirátů a Německa po Malajsii a Mexiko.

Automatizované linky od FANUC a TRUMPF plus vlastní CNC děrování, ohýbání a řezání laserem.

OEM a ODM vítány - vlastní barvy, loga, platební značka a balení, s MOQ prodiskutováno na projekt.

Balení, kontejner a obchodní podmínky

Každá věž se dodává ve svislé dřevěné bedně o velikosti 1400 mm s vnitřním vyztužením kolem obrazovky a rámu. Kotevní šrouby, vrtací šablona a montážní materiál putují uvnitř stejné přepravky, takže na místě nic nečeká na druhou zásilku.

Délka 1400 mm mění plánování kontejnerů ve srovnání s nástěnnými boxy: přepravky leží naplocho a stohují a 20stopý kontejner obvykle pojme 60-80 věží v závislosti na rozměrech přepravky; citujeme dopravu za bednu.

Standardně nabízíme ceny FOB Ningbo nebo Shanghai, na vyžádání jsou k dispozici EXW a CIF. Mezi dokumenty patří obchodní faktura, balicí list, nákladní list a kopie certifikátu CE.

Záruka a podpora po dodání

2letá záruka na věž, obrazovku a platební modul, pokrývající vady materiálu a zpracování.

Náhradní díly - obrazovky, pistole, ovládací desky - skladem a expedujeme na vyžádání.

Vzdálená diagnostika přes 4G nebo Ethernet; většina chyb softwaru a konfigurace je opravena bez návštěvy webu.

Rada pro údržbu: čtvrtletně kontrolujte zbraň a pouzdro a jednou ročně znovu dotáhněte kotevní šrouby.

Kompletní dokumentace - uživatelská příručka, instalační výkres a průvodce nastavením OCPP - je dodávána s každou jednotkou.

Pět instalačních chyb, které se opakují

Špatně: přišroubujte základnu přímo na asfalt. Vpravo: nalijte betonovou podložku pomocí dodané šablony a před zatížením věže ji nechte zcela vytvrdnout.

Špatně: mezi sezeními nechte zbraň ležet na zemi. Vpravo: Pokaždé jej vraťte do pouzdra - konektor je část, která se opotřebuje jako první.

Špatně: na vzdáleném pozemku se spoléhejte pouze na WiFi. Vpravo: vložte 4G SIM kartu, aby platby fungovaly, i když kancelářský router vypadne.

Špatně: postavte věž tak, aby na ni dosáhl couvací vůz. Vpravo: umístěte jej na vzdálenější konec šachty nebo přidejte patník.

Špatně: zapomeňte na každoroční kontrolu točivého momentu. Vpravo: každých 12 měsíců znovu utáhněte kotevní šrouby a znovu utěsněte základní desku, pokud uvidíte stopy vody.

Co říkají provozovatelé stránek po roce

Majitel hotelu v chorvatském Splitu umístil na jaře 2024 na svůj pozemek na otevřeném dvoře tři věže. Vybral si je proto, že budova nemá v blízkosti zálivů žádnou použitelnou fasádu. Stěžuje si na odlesky obrazovky v poledne – antireflexní fólie to vyřešila – ale během dvou let intenzivního používání hosty nehlásí žádné hardwarové závady.

Distributor v Kuala Lumpur prodal deset jednotek na povrchové parcely maloobchodní skupiny. Instalatér si vrtací šablonu pochvaloval – jeho posádka dokončila každý základ za ráno. Malá chyba: kabel zbraně je u některých SUV krátký na konci dlouhého zálivu.

Obec ve Spojených arabských emirátech provozuje dvanáct věží na podložkách na straně ulice. Po 14 měsících zobrazí protokol údržby jednu výměnu dotykové obrazovky a nic jiného. Stále znovu zalepují základní desku každé období dešťů, což je formalita, kterou dodržují.

Otázky, které se ptají kupující věže poprvé

Otázka: Bude tato věž nabíjet každé EV?

Odpověď: Každý elektromobil prodaný v Evropě se zásuvkou typu 2 se z ní bude nabíjet; palubní nabíječka automobilu rozhoduje o přesné rychlosti až do stropu věže 7 kW.

Otázka: Jaký základ to potřebuje?

Odpověď: Betonová podložka nalitá na vrtací šablonu, kterou dodáváme s jednotkou; typické podložky jsou asi 500 x 500 mm a kotevní šrouby se dodávají v přepravce.

Otázka: Je nástěnný box levnější?

Odpověď: Ano, zhruba o 20–30 % levnější při nákupu a instalaci tam, kde existuje dobrá zeď – cena věže platí za sloup, základovou sadu a svobodu výběru místa.

Otázka: Může obrazovka odolat přímému slunečnímu záření?

Odpověď: Je čitelný za denního světla, ačkoliv ostrá polední záře je jedinou stížností, kterou slyšíme; an anti-glare film is a cheap fix.

Otázka: Je IP54 dostačující pro venkovní použití?

Odpověď: Ano pro déšť a stříkající vodu - IP54 blokuje prach a stříkající vodu. Plně zatopená místa by potřebovala vyšší hodnocení, které téměř žádné parkoviště nepotřebuje.

Otázka: Které země přijímají značku CE?

A: Všechny země EU a EHP plus mnoho dalších, které akceptují CE jako vstupní certifikát; továrna také vlastní CCC, TUV, UL a CB pro další trhy.

Otázka: Mohu tuto 7kW věž upgradovat později?

Odpověď: Základna 410 x 240 je sdílena napříč celou sérií, takže místo se může přesunout do věže se dvěma zbraněmi na stejné podložce – samotná 7kW jednotka není upgradovatelná na místě.

Otázka: Jak dlouho od objednávky po doručení?

Odpověď: Standardně 15-20 pracovních dnů, odeslání z Ningbo nebo Šanghaje, s kompletním balíkem dokumentů včetně certifikátu CE.
