Kompaktní 3,5kW nabíječka Wallbox AC EV pro domácí a kancelářské nabíjení

Co je tato nabíječka (a pro koho je určena)

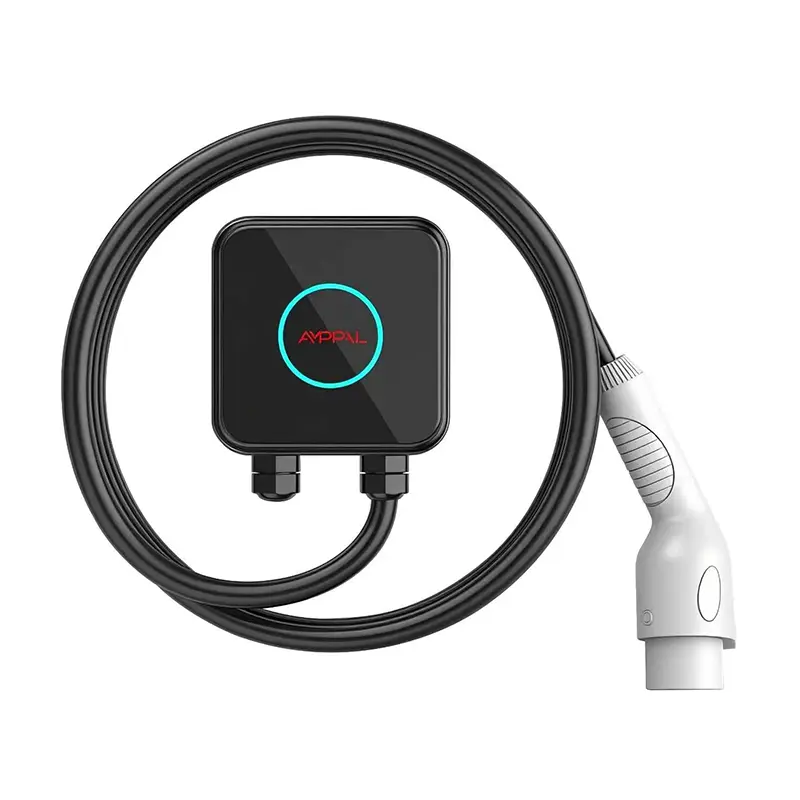

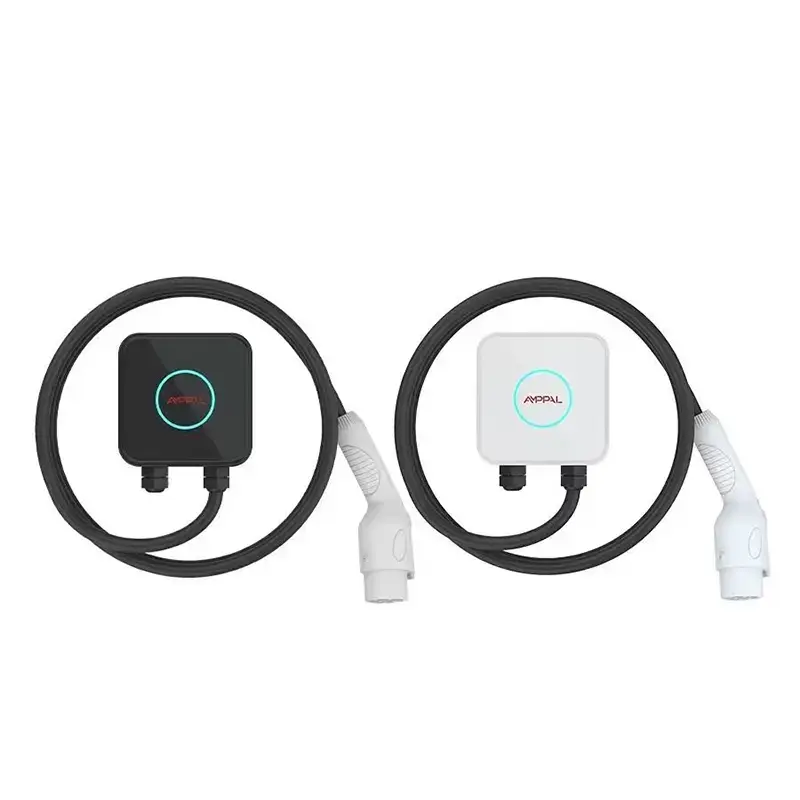

Krabice o rozměrech 150 x 150 x 65 mm má zhruba velikost tlustého románu v pevné vazbě nebo domácího routeru. To je celé tělo AMPPAL 3,5kW Compact - každá součást, bezpečnostní relé a řídicí deska uvnitř.

Většina nástěnných boxů na trhu má troj- až pětinásobek tohoto objemu. Ve stísněném sklepním zálivu, vedle ohřívače vody nebo na půl metru široké zdi rozhoduje tento rozdíl, zda vůbec můžete nainstalovat nabíječku.

Postavili jsme tuto jednotku pro prostory, které všichni ostatní ignorují: úzké parkovací stání bytů, staré bytové domy bez elektrické místnosti, schodišťové podesty, dokonce i sdílená zeď na nádvoří. Pokud má vaše stěna 150 mm volné šířky, má místo pro tuto nabíječku.

Proč extrémní kompaktnost mění vaši instalaci

Malá velikost není stylingový trik. Mění fyzikální matematiku instalace nabíječky EV čtyřmi způsoby.

Nejprve montážní výška. Jednotka o hloubce 65 mm vyčnívá méně ze zdi, takže může sedět v průchodu bez blokování pěšího provozu - vedle schodiště do suterénu, kde by do chodníku trčela krabice o hloubce 120 mm.

Za druhé, vejde se do stávajících krytů. Dodavatelé v Itálii a Polsku namontovali Compact do již existující kovové rozvodné skříně a chránili jej před povětrnostními vlivy a vandalismem bez nového zdiva.

Za třetí, vedení kabelů. Kabel vstupuje a vystupuje v blízkosti stěny, takže povrchová kabeláž vypadá čistě a potřebuje pouze dvě hmoždinky.

Za čtvrté, váha. Při hmotnosti cca 1 kg se jednotka upevňuje čtyřmi šrouby do sádrokartonu nebo cihly; není třeba shánět hřeb nebo vrtat do betonu.

Co je uvnitř této malé nabíječky

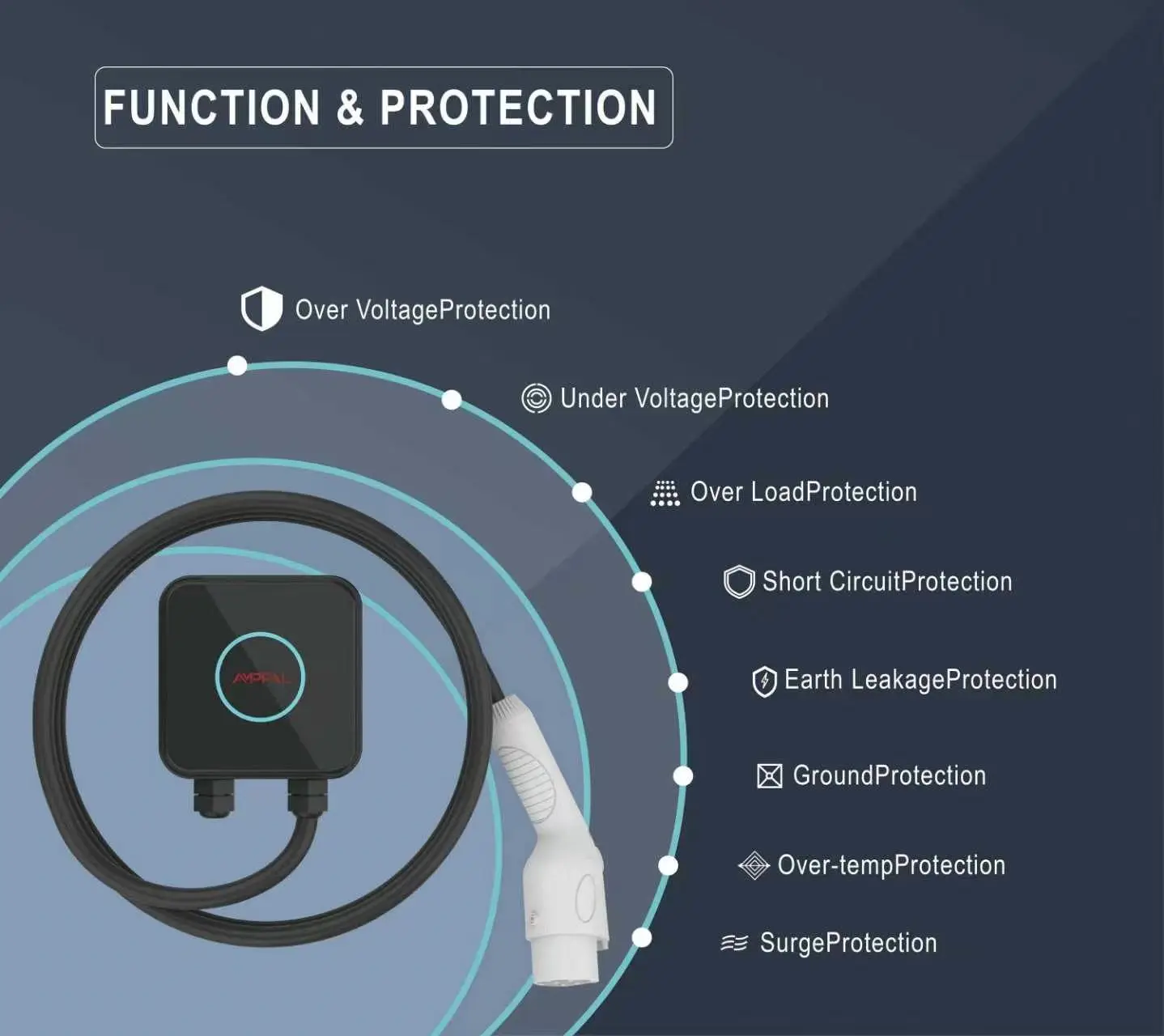

Kompaktní 3,5kW nabíječka Wallbox AC EV Charger pro domácí a kancelářské nabíjení je nabíjecí stanice v režimu 3 podle IEC 61851-1:2017. Nepřevádí AC na DC - tato úloha zůstává v autě. To, co dělá, je řízení bezpečného handshake: pilotní signál, ovládání relé, kontrola kontinuity uzemnění a automatické zastavení po dokončení nabíjení nebo při výskytu závady.

Bez transformátoru a bez DC napájecího stupně se kryt dramaticky zmenšuje. Tepelné zatížení při 3,5 kW je mírné: pouzdro je vyrobeno z termoplastického pláště s hodnocením UL94 V-0 (zpomalovač hoření) a teplo se odvádí přes povrch pouzdra bez ventilátorů.

IP54 znamená, že jednotka odolává prachu a stříkající vodě z jakéhokoli směru – ne ponoření, ale dešti, kondenzaci a čištění hadicí snadno projde. Řídicí deska je standardně potažena konformním povlakem, což je za tuto cenu neobvyklé, takže přežije vlhké pobřežní garáže.

Technické specifikace

Kam tato 150mm nabíječka patří (a kam nepatří)

Realistické případy použití jsou specifické a uvádíme je jasně.

1) Úzké soukromé zálivy v bytových suterénech, zejména ve starších budovách v Evropě a jihovýchodní Asii, kde 2,2 m dlouhá ulička nezanechává žádnou stěnu.

2) Druhé domy a rekreační chaty na 16A jednofázové napájení.

3) Pronajatá parkovací místa, kde pronajímatel požaduje minimální půdorys a vyjímatelnou jednotku.

4) Stěny garáže společné s kotli, změkčovači vody nebo skříňkami na nářadí.

5) Fleetové sklady provozující levnou pilotní instalaci, než se zaváží k vybavení v plné velikosti.

Kam nepatří: 22kW třífázový vůz, místo s dostupným pouze 3fázovým napájením (tato jednotka je pouze jednofázová 220VAC) nebo příjezdová cesta, kde je rychlejší denní nabíjení skutečně potřeba.

Jak kompakt zvládá teplo, prach a vodu

Tři možnosti inženýringu umožňují práci malých rozměrů ve venkovním prostředí.

Teplo: při výkonu 3,5 kW zůstává celková ztrátová ztráta pod 40 W při plné zátěži. Pouzdro funguje jako chladič - žebrované vnitřní povrchy odvádějí teplo na vnější plochu a zátěžové testy ukazují povrchovou teplotu nižší než 55 C při okolní teplotě 35 C.

Prach a voda: Stupeň krytí IP54 pochází z utěsněného předního krytu a kabelových průchodek, které upínají plášť kabelu, nikoli z epoxidové zálivky. Díky tomu je jednotka provozuschopná – technik ji může otevřít, vyměnit relé a sepnout bez továrních nástrojů.

Certifikace a zajištění kvality

Označení CE a testováno podle IEC 61851-1:2017, což je hlavní norma pro nabíjecí zařízení AC Mode 3.

Materiál pouzdra nese hodnocení hořlavosti UL94 V-0 - pouzdro neudrží plamen, což je ve společných sklepech skutečným ohledem.

Každá jednotka projde 100% testem elektrické bezpečnosti: kontinuita uzemnění, izolační odpor při 500 V DC a dielektrická odolnost při 1,5 kV.

Vzorové jednotky procházejí v naší laboratoři 96hodinovým testem v solné mlze a 500 000 cyklům odolnosti relé.

Vstupní inspekce kontroluje stykače, MCU a proudové senzory podle šaržových certifikátů; míra odmítnutí je zaznamenána losem.

Závod je držitelem certifikací CE, TUV, CB a UL pro rodinu AMPPAL, auditovaných externími notifikovanými orgány.

Jak se vyrábí nabíječka (8 kroků)

Výroba v našem závodě Yueqing (Zhejiang, „hlavní město elektrických spotřebičů“) běží v pevném pořadí:

1) Montáž SMT PCB s automatickou kontrolou pájecí pasty.

2) Aplikován a vytvrzen konformní povlak.

3) Relé, snímač a deska MCU osazena do zadní poloviny krytu.

4) Nainstalovaná kabelová průchodka a 5m kabel, řízené kroutícím momentem.

5) Automatizovaný funkční test při 230V se simulovaným zatížením vozidla.

6) 100% test bezpečnosti spojení s vysokou nádobou a uzemněním.

7) Vizuální kontrola a laserové označení sériového čísla.

8) Baleno s montážní sadou a kartou rychlého startu, paletováno po 24hodinové kontrole zapálení vzorku.

Roboticky podporované linky dodávané s partnery FANUC (Shanghai) a TRUMPF (Německo) manipulují s plechy pro naše větší stanice; Compact běží na vyhrazené AC lince. Roční kapacita závodu přesahuje jeden milion jednotek.

Průvodce dimenzováním: Stačí vám 3,5 kW?

Buďme přímí: 3,5 kW je podle moderních standardů pomalé nabíjení. Vyhovuje autům, která parkují přes noc – dojíždějícím, plug-in hybridům i městským EV s 20-40 kWh využitelnými bateriemi.

Nekupujte jej, pokud váš denní nájezd přesahuje 150 km bez alternativního nabíjení. V takovém případě je upřímným doporučením 7kW Compact nebo 11kW/22kW stanice.

Vynechejte to také, pokud má váš domov 3-fázové rozvody a vaše auto přijímá 11 kW – nástěnná skříň se stává úzkým hrdlem.

Co dělá tuto jednotku tím správným voláním: úzký fyzický prostor, 16A jednofázový obvod, který nebudete upgradovat, nebo sekundární zařízení vyžadující levnou nenápadnou nabíječku.

Proč zvolit AMPPAL před generickými kompaktními nabíječkami

Továrna přímo od Zhejiang Anfu New Energy Technology Co., Ltd. (založeno v roce 2014, specializovaný podnik na národní úrovni) – jednáte s výrobcem, nikoli s obchodní společností.

Standardní dodací lhůta 15-20 pracovních dnů; vzorky se zasílají do 3-5 pracovních dnů letecky.

OEM a ODM vítány: logo, délka kabelu, typ zástrčky (Typ 1/Typ 2/GB/T) a barva od 100 jednotek.

Dokumentace: prohlášení CE, protokol o zkoušce IEC 61851-1, příručka, osvědčení o tovární kontrole pro celníky.

Export do více než 40 zemí včetně SAE, Saúdské Arábie, Ruska, Německa, Francie, Malajsie, Thajska, Vietnamu, Mexika a Brazílie; NEOM a Sime Darby jsou referenční partneři.

MOQ od 1 jednotky pro testování; objemové úrovně od 50 do 500 jednotek.

Balení a doprava

Každá jednotka se dodává v kartonu o rozměrech 210 x 210 x 120 mm o hmotnosti asi 1,6 kg s nabíječkou, 5m kabelem, montážní sadou a manuálem. Krabice je vhodná pro kurýry, takže letecká přeprava zůstává levná: 40 jednotek se skládá do jednoho balíkového prostoru o objemu 0,1 m3.

V případě námořní přepravy se 1 200 jednotek naloží do 20stopého kontejneru na 24 paletách zabalených ve smršťovací fólii, každá po 50 kartonech.

Obchodní podmínky: FOB Ningbo nebo Shanghai, EXW nebo CIF na vyžádání. Papírování zahrnuje obchodní fakturu, seznam balení, prohlášení CE a osvědčení o původu; L/C a D/P zpracováváme běžně.

Poprodejní podpora a záruka

2letá standardní záruka na výrobní vady; práce a zpětná doprava dohodnuty pro každý případ.

Náhradní díly (relé, ovládací panel, kabel) expedujeme do 7 pracovních dnů; prioritní vzduch pro Evropu a Střední východ.

Bezplatná vzdálená diagnostika: zašlete fotografii nebo video poruchové LED a naši technici odpoví do jednoho pracovního dne.

Uživatelská údržba je nenáročná: zkontrolujte plášť kabelu, zda není pořezaný, utáhněte šrouby do zdi, dvakrát ročně vyfoukejte prach.

Pro prodejce v Německu, Francii a Spojených arabských emirátech existuje prodloužená záruka a servisní smlouvy na místě.

Poznámky k instalaci a použití

Špatně: montáž zapuštěná do dřevěné stěny se zakrytými zadními větracími otvory. Vpravo: ponechte 30 mm vzduchovou mezeru a udržujte průduchy volné - IP54 chrání proti vodě, neblokuje proudění vzduchu.

Špatně: zapojení nabíječky do domácí zásuvky přes adaptér. Vpravo: pevně jej připojte k vyhrazenému 16A jističi (typ A nebo B RCD, 30 mA), aby kontrola průchodnosti uzemnění fungovala tak, jak je navrženo.

Špatně: při nabíjení pevně naviňte 5m kabel na háček. Vpravo: před relací plně rozvinout; stočený kabel se při zatížení zahřívá a může aktivovat tepelnou pojistku.

Špatně: montáž zcela vystavena horizontálnímu dešti. Vpravo: instalace pod krytem nebo do parkovacího přístřešku; IP54 toleruje stříkající vodu, ne hodiny hnaného deště.

Špatně: upuštění konektoru na podlahu, kde po něm jezdí auta. Vpravo: uložte pistoli do držáku, aby kolíky zůstaly čisté a suché.

Co říkají zákazníci po instalaci

Správce nemovitosti ve Varšavě loni na podzim instaloval šest jednotek v suterénu bytů ze 70. let. Šířka 150 mm mu umožnila umístit nabíječky mezi pojistkové desky a schodiště - žádná plnohodnotná stanice by toto místo nemohla obsadit. Jeho poznámka: Pevný kabel byl krátký pro poslední šachtu, takže druhá várka dostala 7m kabely.

Prodejce aut v Penangu používá Compact jako předváděcí nabíječku. „Zákazníci to vidí vedle brožované vazby a okamžitě získají velikost,“ říká. Drobná výtka: LED kroužek v tmavém showroomu svítí a v noci ho přelepuje.

Majitel karavanu v Bavorsku nabíjí svůj plug-in hybrid v zahradním domku na 16A okruhu. Po jedné sezóně dešťů a mrazu -8C nula závad; přiznává, že 2letá záruka je to, co mu dodalo odvahu vyzkoušet - něco, co nedoporučujeme bez elektrikáře, ačkoli to fungovalo.

FAQ

Otázka: Může tato 3,5kW nabíječka fungovat v domácí zásuvce?

Odpověď: Ne. Musí být pevně zapojen do vyhrazeného 16A obvodu s proudovým chráničem.

Otázka: Kolik dojezdu za hodinu přidá 3,5 kW?

A: Zhruba 14-15 km při 230V; 30 kWh baterie se naplní za cca 8,5 hodiny.

Otázka: Je kryt skutečně nehořlavý?

Odpověď: Ano - UL94 V-0, nejvyšší třída hořlavosti pro plasty.

Otázka: Mohu jej namontovat venku?

A: Pod střechou nebo přístřeškem, ano; IP54 zvládá stříkající vodu a prach, nikoli trvalý horizontální déšť.

Otázka: Funguje to se všemi značkami EV?

Odpověď: Jakýkoli EV kompatibilní s AC Mode 3 funguje s variantou zástrčky, kterou si objednáte: Typ 1, Typ 2 nebo GB/T.

Otázka: Proč jen 16A místo 32A?

A: Tělo 150x150x65 mm je tepelně optimalizováno pro 16A; 7kW Compact pokrývá 32A při stejném půdorysu.

Otázka: Co se stane, když proudový chránič sepne uprostřed nabití?

A: Nabíjení se zastaví a zobrazí se chybová LED; restartuje se až po odstranění závady.

Otázka: Mohu jej později přesunout do pronájmu?

A: Ano - čtyři šrouby a standardní připojení 16A; elektrikář provede stěhování asi za 20 minut.
