360kW kapalinou chlazený vysoce výkonný nabíjecí zásobník pro elektromobily pro nabíjecí rozbočovače

Představujeme Power Pool AF-DC-360

AF-DC-360-LC-S1 je nabíjecí zásobník s napájecím zdrojem namísto pevných zásuvek. Jeho 360kW stejnosměrného výstupu je umístěno za plánovačem, který sekundu po sekundě předává proud kterémukoli terminálu, místo aby zamykal pevnou sdílenou jednotku do každé pozice.

To je celý rozdíl mezi hromádkou a řadou hromádek s pevným výstupem. Čtyři 90kW hromady odpadní kapacity vždy, když je jedna šachta prázdná; 360kW bazén přesměrovává tuto nečinnou energii do rušné základny, takže stejné místo poskytuje více relací za den. Tato jediná věta je důvodem, proč sdružené komíny nyní dominují novým stavbám koridorů napříč Evropou a Perským zálivem.

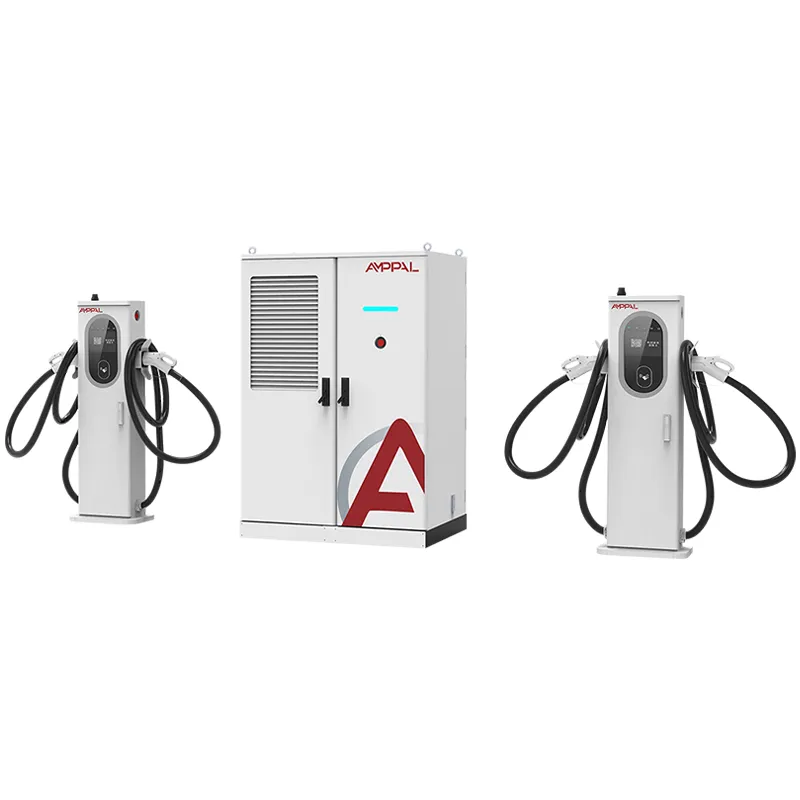

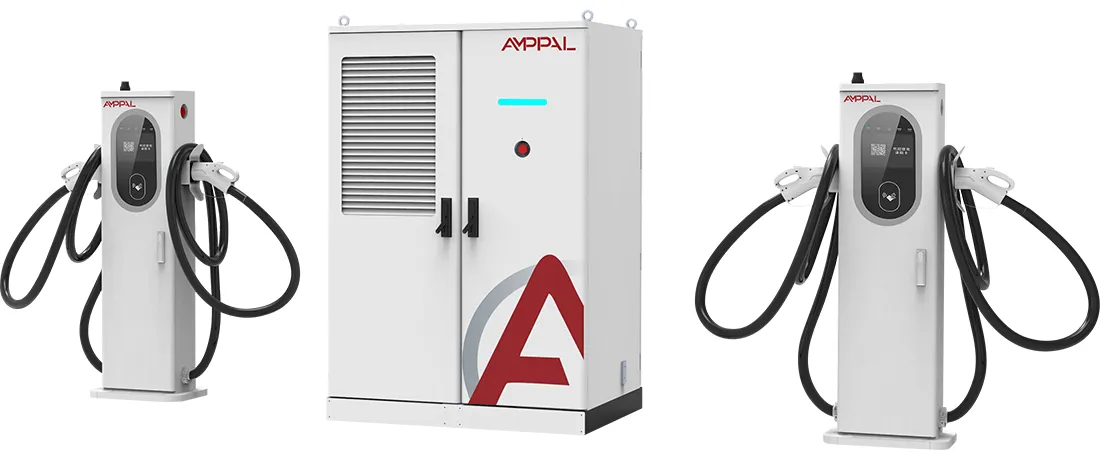

Skříň nese stejnou řadu smíšených terminálů jako náš 240kW model: 250A vzduchem chlazená pistole pro každodenní auta a 600A/800A kapalinou chlazená pistole pro 800V platformy. Bazénu je jedno, jaký typ kabelu z něj čerpá.

Pět důvodů, proč 360kW bazén překonává nabíjecí hromady s pevným výkonem

Jedna šachta může absorbovat všech 360 kW: jeden 800V sedan nebo nákladní automobil se nabíjí na plnou kapacitu zásobníku, když je jediným aktivním vozidlem, což zkracuje dobu špičkové relace zhruba na polovinu oproti pevnému uspořádání 120 kW na šachtu.

Nečinná kapacita není nikdy nečinná: plánovač přerozděluje energii z prázdných pozic do aktivních, takže průměrné využití během 16hodinového dne je při stejném provozu obvykle o 25–40 % vyšší než u nabíječek s pevnou alokací.

Logiku priority, kterou můžete vyladit: zásobník rezervuje minimální proud pro každé připojené auto, takže sedan s dlouhým dojezdem i taxi dojedou, jen při různých rychlostech.

Účinnost se drží na 94,5% vrcholu bez ohledu na to, zda táhne jedna nebo šest pozic, protože napájecí moduly zůstávají ve svém nejúčinnějším provozním pásmu.

OCPP 1.6/2.0 zpřístupňuje údaje o spotřebě energie na pozici v reálném čase, takže můžete poctivě účtovat za kWh a publikovat aktuální stav pozice ve své aplikaci.

Řada smíšených terminálů (250A vzduch / 600A/800A kapalina) znamená, že bazén obsluhuje 400V taxíky a 800V vlajkové lodě z jedné skříně.

Technické specifikace

Místa s vysokým obratem, která odměňují sdílenou energii

Highway corridors where session queues form at midday while bays sit idle overnight.

Letiště a tranzitní parkoviště s dobou zdržení od 40 minut do 6 hodin.

Hlídače vozového parku kombinující 30minutové dobíjení s pomalým nočním nabíjením.

Místa přestavby benzinu na EV, kde je transformátor upevněn, ale složení vozidel se neustále mění.

Koridory turistických tras se silnými sezónními špičkami, kde sdružená energie pohlcuje víkendové přepětí.

Jak se energie pohybuje mezi terminály v reálném čase

Bazén o výkonu 360 kW je postaven z paralelních napájecích modulů napájejících jednu DC sběrnici. Řídicí jednotka čte aktuální požadavek z každého připojeného terminálu každých několik set milisekund a poté přiděluje fond v pořadí priority: nejprve aktivní kapalinou chlazené dráhy, poté vzduchem chlazené dráhy, s konfigurovatelným minimem pro každý.

Když jedno auto na 800 V požaduje 600 A a není připojeno nic jiného, ​​zásobník věnuje celou svou kapacitu tomuto vozu; vlastní BMS vozu nastavuje strop. Když se zapojí šest vozů, stejný výkon se dynamicky rozdělí a auto, které dorazilo jako první, si ponechá svůj podíl, dokud se jeho baterie nevybije. Přenosy jsou soft-switched, takže vozidlo, které se již nabíjí, nikdy nezaznamená pokles, když začne nová relace.

Výsledek se měří ve využití, nikoli ve špičkovém výkonu. Operátoři provozující 360kW komíny hlásí 40-55% průměrné využití za den oproti 20-30% u pilotů s pevnou alokací při podobném provozu, což mění výpočet návratnosti na transformátoru a pozemku.

Doklad o shodě: CE, TUV, CB, CCC, UL

Certifikáty CE, TUV, CB, CCC a UL jsou dodávány s jednotkou; AF-DC-360 sdílí svou certifikační rodinu s 240kW a 480kW komíny.

Každá skříň před uvedením do provozu projde testem izolačního odporu 1000 V DC a kontrolou průchodnosti uzemnění.

48hodinové vyhoření zátěžové banky provozuje bazén na plných 360 kW a cykluje napájení mezi virtuálními šachtami, aby se uplatnil plánovač.

Testy na straně sítě zahrnují odolnost proti přepětí podle IEC 61000-4-5 a harmonické chování na vstupu AC380V.

Stupeň krytí IP54 je ověřen podle IEC 60529 s řízenou vodní sprchou na těsnění dveří a kabelové vstupy.

Zprávy o zkouškách pro jednotlivé šarže spolu se souborem zásilky pro celní a mřížkové papírování.

Osm kroků uvnitř továrny Yueqing

Řezání laserem TRUMPF a CNC děrování tvarují panely skříně v toleranci.

Panely procházejí linkou práškového lakování pro povrchovou úpravu určenou pro venkovní použití.

Výkonové moduly jsou postaveny na vyhrazené DC montážní lince.

Přípojnice a kabelové svazky se instalují pomocí nástrojů s regulací točivého momentu.

Roboty FANUC manipulují s umístěním modulů a snižují poškození při manipulaci.

Firmware a profil OCPP jsou flashovány tak, aby odpovídaly vašemu backendu.

Celý zásobník spustí 48hodinové vypalování zátěžové banky s cyklováním plánovače.

14bodová závěrečná kontrola očistí jednotku od přepravky.

Dimenzování energetického fondu: Jeden velký zásobník nebo několik malých?

Kupte si AF-DC-360, když relace přicházejí nerovnoměrně. Místo, kde se 60 % aut objeví ve čtyřhodinovém okně, bude vždy plýtvat pevnou energií; bazén převádí tyto nerovnosti na využitelnou kapacitu.

Nekupujte jej, pokud je váš web soukromým skladem, který nabíjí přes noc stejných osm kamionů 40–60 kW každý. Jednodušší pevná nabíječka stojí méně a nikdy se nevyužije flexibilita bazénu. Nekupujte jej, pokud je vaše připojení k síti omezeno pod 360 kW; zásobník nemůže vytvořit energii, kterou zdroj nemůže dodat.

Pokud si vybíráte mezi 240 kW a 360 kW při rozpočtu transformátoru, modelujte oba: 240 kW zásobník pokryje většinu provozu sedanů, zatímco 360 kW přidává marži, která zastaví stížnosti ve frontě během špiček. AMPPAL spustí odhad využití s ​​vašimi údaji o provozu, než se zavážete.

Proč dovozci znovu objednávají z AMPPAL

Dodací lhůta 15–20 pracovních dnů pro skladové konfigurace s MOQ jedné jednotky.

Vlastní mix terminálů a parametry OCPP konfigurované v době objednávky, nikoli po dodání.

Se zbožím putuje kompletní dokumentace CE/TUV/CB/CCC/UL.

Více než jeden milion nabíjecích jednotek dodaných do roku 2024 plus 200+ stanic ve vlastní provozní síti AMPPAL.

Ceny EXW, FOB Ningbo nebo CIF se specializovaným účetním technikem.

Náhradní napájecí moduly jsou pro opakované kupující nabízeny za výrobní cenu, takže plánování provozuschopnosti zůstává levné.

Přeprava stohu 360 kW: Rozměry a podmínky

Skříň o rozměrech 1750 x 1200 x 900 mm se přepravuje v překližkové přepravce se smíšeným terminálem v samostatných krabicích s pěnou. Kompletní zásilka váží zhruba 950-1150 kg v závislosti na složení zbraně.

Standardní plán jsou dva stohy na 40stopý kontejner; přepravky jsou přišroubovány k podlahovým kolejnicím a připoutány proti posunutí. Jeden vysokozdvižný vozík vyklidí soupravu ve vašem přístavu.

Dokumenty: obchodní faktura, balicí list, nákladní list, osvědčení o původu, protokoly o zkoušce šarže. Základem nabídky je EXW, FOB Ningbo nebo CIF, jak chcete.

Služba, která udržuje bazén v provozu

Záruka 2 roky na zásobník, svorky a moduly, včetně závad chladicího okruhu.

Náhradní díly, jako jsou kapalinové spojky a hadice chladicí kapaliny, odesíláme do 3-5 pracovních dnů.

Čtvrtletní posun příznaku vzdálené kontroly stavu OCPP před tím, než bude stát relaci.

6měsíční kontrola hladiny chladicí kapaliny a hadicových svorek pro kapalinové koncovky s dodávaným vícejazyčným kontrolním seznamem.

Přímá linka WhatsApp k technikovi, který zná sériová čísla vaší jednotky.

Obsluha zásobníku se sdílenou energií: Špatně vs

Špatně: Předpokládejme, že každá šachta dostane 90 kW jen proto, že zásobník je 360 ​​kW. Vpravo: Minimální proud na pozici je nastavení, které ovládáte, proto jej nakonfigurujte před spuštěním.

Špatně: Upřednostnění všech kapalinových terminálů a hladovění vzduchových prostorů. Vpravo: Vyrovnejte tabulku priorit tak, aby taxíky stále končily v rozumném okně.

Špatně: Dimenzování vstupního kabelu na 240 kW, protože bazén sdílí. Vpravo: AC napájení je stále 360 ​​kW; dimenzujte jistič a kabel pro plný výkon.

Špatně: Dotazování backendu každých 30 sekund a volání v reálném čase. Vpravo: Použijte OCPP 2.0 eventing nebo 5sekundový dotaz na stav živého pole.

Špatně: Vynechání čtvrtletní vzdálené kontroly stavu. Vpravo: 15minutová kontrola zachytí vadný modul předtím, než ve špičce zabere šachtu.

Co říkají kupující ve třech zemích

Operátor ze Spojených arabských emirátů poblíž dubajského letiště provozoval od září 2025 jedno AF-DC-360 na 8 šachtové podložce. Ve všední dny naměřili průměrné využití 47 %, oproti 26 % u svých starých pevných 120kW jednotek, a fronta na oběd se zkrátila z 25 minut na asi 8. Jejich reptání: hučení kabinetu je znatelné v noci, a tak ho přesunuli 12 metrů od stěny hotelu. Prostoje v prvních pěti měsících: nula.

Thajský operátor v Bangkoku využívá zásobník pro 40 řidičů; nastavení minimálního proudu udržovalo taxíky na 60 kW, zatímco vlajkové sedany vzaly zbytek. Požádali o druhý měřič OCPP na terminál pro výplaty řidičů, který AMPPAL přidal do firmwaru zdarma.

Chorvatský koridor s jedním 360kW komínem a šesti zálivy dobře absorboval letní nápor; majitel si stěžuje pouze na to, že tři simultánní 800V auta mohou předběhnout bazén a plánují druhý stack v roce 2027.

Nejčastější dotazy ke sdílení napájení pro provozovatele stránek

Otázka: Co vlastně mění dynamické sdílení výkonu pro řidiče?

Odpověď: Vidí vyšší výkon, když je web tichý a spravedlivé sdílení během špiček, namísto tvrdého omezení na pozici.

Otázka: Může pool dát všech 360 kW jednomu autu?

Odpověď: Ano, pokud je to jediný aktivní terminál, až do limitu nabíjení vlastního vozu; O konečné sazbě rozhoduje BMS vozu, nikoli stack.

Otázka: Jak mohu spravedlivě účtovat za relaci?

Odpověď: OCPP hlásí údaje o kWh za koncové zařízení, takže váš back-end účtuje přesně to, co čerpala každá šachta.

Otázka: Kolik terminálů se vejde do bazénu?

A: Až 8, v libovolné kombinaci 250A vzduchových a 600A/800A kapalinových pistolí.

Otázka: Je větší transformátor povinný?

Odpověď: Stoh potřebuje k dodání plných 360 kW napájení; u menšího transformátoru se omezuje automaticky.

Otázka: Jak dlouho od objednávky k odeslání?

A: 15-20 pracovních dnů pro skladové konfigurace.

Otázka: Vztahuje se záruka na software plánovače?

Odpověď: Ano, firmware je pokryt 2 roky bezplatnými aktualizacemi.

Otázka: Mohu začít na 240 kW a modernizovat skříň později?

Odpověď: Ne, skříň je hodnocena v době objednávky; zvolte nyní 360kW, pokud to transformátor podporuje.
