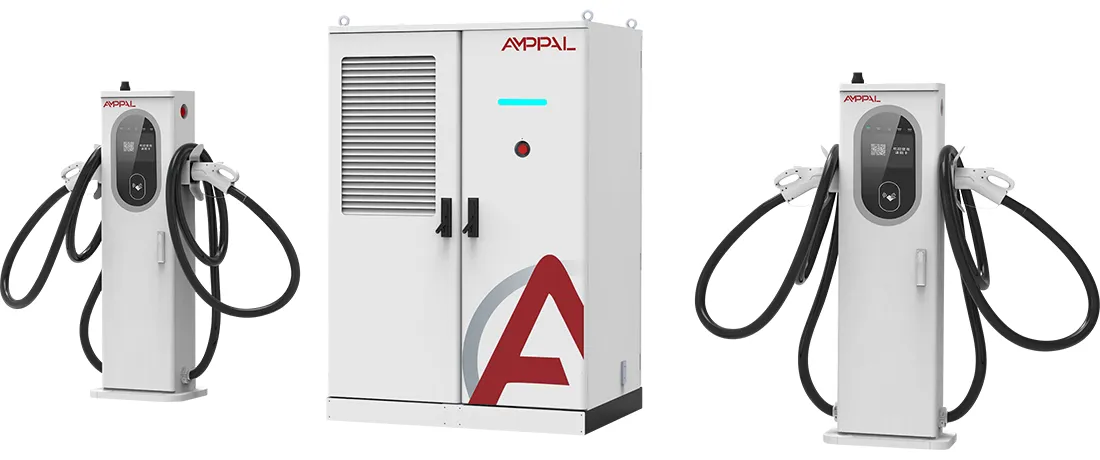

480kW kapalinou chlazený stejnosměrný systém rychlého nabíjení pro komerční sítě elektromobilů

480kW S2 Stack v jednoduchých podmínkách

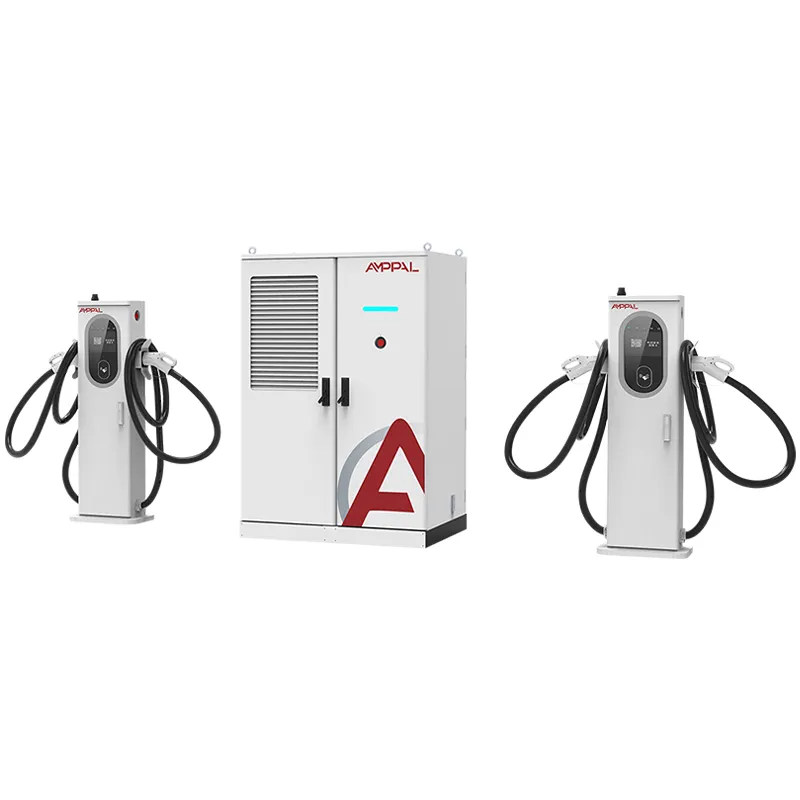

AF-DC-480-LC-S2 je 480kW nabíjecí sestava s jednou záměrnou volbou: každý terminál je chlazen kapalinou při 600 A a chladicí smyčka prochází kabelem a pistolí, nejen napájecím modulem. Hlavní skříň o rozměrech 1850 x 1850 x 1000 mm přivádí proud ke svorkám, které zůstávají dostatečně tenké, aby je řidič mohl zvedat jednou rukou.

Fyzika je neúprosná. Proud 600A stejnosměrného proudu mědí potřebuje zhruba 240 mm² průřezu vodiče; Vzduchem chlazený kabel této velikosti zabalený do izolace váží asi 7-8 kg na metr a je dostatečně tuhý, aby mohl bojovat s uživatelem. Protáhněte stejný proud tenčím kabelem a měď během několika minut projde 90 °C.

Kapalinové chlazení přerušuje tento kompromis. Chladicí kapalina cirkuluje uvnitř pláště, odvádí teplo od zdroje a umožňuje smrštění vodiče do praktické velikosti. Výsledkem je dostatečně lehká sestava pistole a kabelu pro připojení jednou rukou při 600 A.

Co mění 600A kapalinou chlazené kabely pro váš web

Ergonomie jedné ruky: kapalinou chlazená pistole a kabel váží zhruba o 60 % méně než vzduchem chlazená sestava dimenzovaná na stejný proud, což je důležité při 16hodinových směnách.

Teplota kabelu se drží kolem 40°C při 600A nepřetržitě, takže pryžový plášť nezměkne, konektor se neposouvá a kontaktní odpor zůstává stabilní.

Tenčí kabely dosáhnou dále: 5metrový tekutý kabel je skutečně flexibilní, takže jeden terminál obsluhuje přední i zadní nabíjecí porty bez druhé pistole.

Chladicí smyčka je utěsněná: malé čerpadlo a chladič uvnitř terminálu pohybují chladicí kapalinou pevným průtokem, bez chladiče, bez doplňování vody a bez externího potrubí.

Udržitelných 600 A je bod: tam, kde vzduchem chlazená pistole musí po 15-20 minutách plného proudu snížit výkon, kapalinová svorka udrží 600 A tak dlouho, jak si vozidlo žádá.

Bazén o výkonu 480 kW za ním umožňuje souběžné tažení dvou 800V nákladních vozidel nebo tří sedanů, aniž by se navzájem hladověly.

Technické specifikace

Pět profilů stránek, které by se měly podívat na S2

Vlajkové dálniční nabíječky, kde majitelé prémiových EV posuzují místo podle hmotnosti rukojeti a tuhosti kabelu.

Skladové pruhy pro elektrické dodávky a nákladní automobily s architekturou 800 V, které tahají 600 A po dobu 30–60 minut.

Místa koridorů, která musí udržovat rychlé relace back-to-back bez tepelného snížení výkonu.

Těsné městské podložky, kde by dlouhé, tuhé vzduchem chlazené kabely blokovaly sousední záliv.

Představte si stanice, kde operátor chce co nejnižší hmotnost kabelu pro starší řidiče.

Uvnitř kapalinou chlazené kabelové smyčky

Smyčka začíná uvnitř terminálu: stejnosměrné čerpadlo tlačí chladicí kapalinu hadicí, která vede po celé délce pláště kabelu, obaluje kontaktní blok konektoru a vrací se do malého vzduchem chlazeného radiátoru. Průtok a vstupní teplota jsou monitorovány a čerpadlo běží vždy, když je terminál zapojen, nejen během nabíjení.

Teplo se odvádí tam, kde vzniká. Kontaktní blok 600A, vodič kabelu a rukojeť jsou umístěny uvnitř smyčky, takže žádná z nich nepřesahuje zhruba 45 °C ani v den 50 °C. Chlazení vzduchem naopak uvolňuje teplo do pláště kabelu a závisí na okolním vzduchu, který již může být horký.

Protože je smyčka utěsněná a chladicí kapalina je nevodivá dielektrická kapalina, není zde žádná voda, žádná cesta koroze a žádné riziko zamrznutí až do -25 °C. AMPPAL specifikuje typ kapaliny a hadice a okruh je před balením tlakově testován ve výrobě.

Papírová stezka: Certifikáty a zkušební protokoly

Certifikáty CE, TUV, CB, CCC a UL pokrývají AF-DC-480-LC-S2 a kapalinou chlazená pistole má vlastní certifikaci konektoru.

Okruh chladicí kapaliny je tlakově testován při 2násobku provozního tlaku a sestava hadice je testována na 20 000 cyklech testu ohybu.

U každé jednotky je kontrolován izolační odpor při 1000VDC a průchodnost země.

Tepelná validace běží 600A nepřetržitě po dobu 8 hodin na zátěži, se sondami na kabelu, pistoli a konektoru.

IP54 per IEC 60529 and surge immunity per IEC 61000-4-5 are part of the batch test record.

Protokoly o zkouškách se dodávají se sérií pro celní, pojišťovací a mřížkové papírování.

Osm výrobních kroků pro skříň S2

Skříňové panely jsou řezány laserem na strojích TRUMPF a tvarovány CNC.

Skříně mají venkovní povrchovou úpravu práškovou barvou.

Výkonové moduly se montují na vyhrazené stejnosměrné vedení.

Kapalinou chlazená pistole a kabel jsou postaveny na samostatné čisté lavici s utěsněnou náplní chladicí kapaliny.

Přípojnice a silnoproudé kabelové svazky se instalují pomocí nástrojů s řízením točivého momentu.

Roboty FANUC umísťují moduly a po zapojení je okruh chladicí kapaliny testován na tlak.

Firmware a profily OCPP jsou flashovány a přizpůsobeny vašemu backendu.

Konečné kontrole a přepravě do přepravky předchází 48hodinové vyhoření zátěžové banky při výkonu 480 kW.

Vyplatí se 600A? Přímá odpověď

Kupte si S2, pokud váš web skutečně zatíží 600A: 800V nákladní auta, prémiové sedany nebo koridor s rychlými relacemi back-to-back. To je jediná podmínka, kdy se kapalný kabelový hardware zaplatí sám za sebe, obvykle během 12-18 měsíců při samotném používání.

Nekupujte jej, pokud je váš provoz 400V aut pod 250A. Vzduchem chlazená 480kW jednotka nebo smíšený terminál S1 budou stát méně a 600A kapalinová pistole, která nikdy nevidí 600A, je luxus s údržbou. Nekupujte jej, pokud váš tým nemůže každých šest měsíců provést 15minutovou kontrolu chladicí kapaliny.

Pokud stále vážíte S1 proti S2, pamatujte, že S1 má k dispozici vzduchem chlazené terminály, zatímco S2 nikoli. S2 je čistší dlouhodobá odpověď, jakmile se rozhodnete, že stránka je prémiová.

Pět konkrétních důvodů, proč si koupit S2 od AMPPAL

480kW S2 se vyrábí ve stejné továrně Yueqing, která dodala 500 kapalinou chlazených jednotek pro projekt NEOM zeleného vodíku v Saúdské Arábii.

Dodací lhůta 15-20 pracovních dnů a jednojednotkové MOQ pro skladové konfigurace.

Kompletní balení certifikátu a technický list tekutého kabelu jsou dodávány s jednotkou.

200+ stanic ve vlastní operační síti AMPPAL, takže data o poruchách v terénu se vkládají zpět do návrhu.

Ceny EXW, FOB Ningbo nebo CIF se jmenovaným inženýrem po dobu životnosti projektu.

Jak se S2 dodává: Bedny a nakládání kontejnerů

Hlavní skříň S2 má rozměry 1850 x 1850 x 1000 mm a dodává se ve vyztužené překližkové bedně určené pro horní stohování. Každá kapalinou chlazená koncovka se pohybuje ve vlastní krabici vyložené pěnou se smyčkou chladicí kapaliny předem naplněnou a utěsněnou.

Jeden S2 se dvěma terminály je standardní 40stopé uspořádání kontejneru; přepravka je přišroubována k podlahovým kolejnicím a svorkovnice jsou připevněny vedle ní. Hrubá hmotnost sady je zhruba 1300-1500 kg.

Přepravní dokumenty: obchodní faktura, balicí list, nákladní list, osvědčení o původu a protokoly o zkoušce šarže. Citujeme EXW, FOB Ningbo nebo CIF.

Údržba chladicí kapaliny je součástí záručního balíčku

Dvouletá záruka se vztahuje na zásobník, svorky, moduly a utěsněný okruh chladicí kapaliny.

Sady pro doplňování chladicí kapaliny a hadicové spony se expedují do 3-5 pracovních dnů; továrna zveřejňuje specifikaci kapaliny, takže můžete získat místní zdroje.

Čtvrtletní dálkové kontroly pokrývají trendy teploty chladicí kapaliny, které signalizují předčasné opotřebení čerpadla.

Kontrolní seznam 6měsíčního servisu (hladina chladicí kapaliny, hadicové spony, opotřebení konektoru) je k dispozici v pěti jazycích.

Vyhrazený kanál WhatsApp vás spojí s poprodejním technikem, který zná vaše sériová čísla.

Manipulace se zbraněmi chlazenými kapalinou: Špatně vs

Špatně: Ve smyčce používáte vodu z vodovodu nebo obecnou chladicí kapalinu. Vpravo: Používejte pouze dielektrickou kapalinu specifikovanou AMPPAL; závisí na tom těsnění čerpadla a jmenovitý výkon hadice.

Špatně: Mezi sezeními sviňte tekutý kabel těsně k zemi. Vpravo: Nechte jej ležet naplocho nebo viset na dodaném háku; těsné cívky lámou vnitřní hadici.

Špatně: Předpokládá se, že se terminál po odpojení sám ochladí. Vpravo: Čerpadlo se zastaví, když je pistole v doku; udržujte terminál ve stínu, aby nedošlo k přehřátí před dalším zapojením.

Špatně: Výměna opotřebované kapalinové pistole za vzduchem chlazenou jednotku ze skladu. Vpravo: Svorkovnice S2 je zapojena a chlazena pro kapalinové pistole; použijte odpovídající jednotku 600A.

Špatně: Vynechání šestiměsíční kontroly, protože smyčka je zapečetěná. Vpravo: Zkontrolujte hladinu, opotřebení svorek a konektoru; výměna vadného čerpadla je mnohem levnější než roztavený konektor.

Zpětná vazba operátora po šesti měsících služby 600 A

Nizozemský koridorový operátor provozoval dva S2 na servisním centru od srpna 2025. Jejich operátor nabíjecího bodu změřil teplotu kabelu pistole při 42 °C po 40minutové relaci 600 A při teplotě 28 °C a řidiči komentovali rukojeť světla. Jejich stížnost: podstavec terminálu je těžký při zvedání během údržby podložky.

Američtí vývojáři testující kompatibilitu NACS uvedli, že 5metrový tekutý kabel dosáhl zadního portu snímače, aniž by přemístil náklaďák, což u 600A děla neočekávali. Jako hlavní riziko označili dodací lhůtu náhradních dílů a objednali jeden náhradní terminál se zásobníkem.

Australské depo provozující těžké silniční kamiony tlačilo S2 na plných 600 A v tříhodinových oknech. Tepelná data zůstala zachována, ale stavební inženýr chtěl delší hadici; AMPPAL nyní nabízí 7metrové tekuté kabely jako vlastní řádkovou položku.

600A kapalný kabel FAQ

Otázka: Proč je 600A praktický pouze s kapalinovým chlazením?

A: Při 600A dosahují ztráty mědi asi 25 kW na 100 metrů kabelu a vzduch nemůže toto teplo odnést z ruční pistole.

Otázka: Jak těžká je zbraň?

Odpověď: Plně tekutá sestava je zhruba o 60 % lehčí než ekvivalentní vzduchem chlazená sestava, dostatečně lehká pro použití jednou rukou.

Otázka: Je třeba vyměnit chladicí kapalinu?

Odpověď: Každé 2 roky nebo 40 000 sezení, podle toho, co nastane dříve; továrna dodává doplňovací sadu.

Otázka: Co se stane, když čerpadlo selže?

Odpověď: Terminál sníží výkon na bezpečnou úroveň a hlásí poruchu přes OCPP; čerpadlo je díl vyměnitelný na místě.

Otázka: Může S2 nabíjet dva 800V vozíky najednou?

Odpověď: Ano, 480kW bazén se rozdělí mezi terminály a každý 600A pruh dostane to, co požaduje, až do limitu bazénu.

Otázka: Je kabel dostatečně dlouhý pro zadní porty?

Odpověď: Standard je 5 metrů a 7 metrů je k dispozici jako zakázková objednávka.

Otázka: Ovlivňuje chladné počasí chladicí kapalinu?

Odpověď: Ne. Dielektrická kapalina je dimenzována na -25 °C a smyčka je utěsněná, takže nehrozí žádné riziko zamrznutí.

Otázka: Jaká je dodací lhůta?

A: 15-20 pracovních dnů pro skladové konfigurace po potvrzení a uložení.
