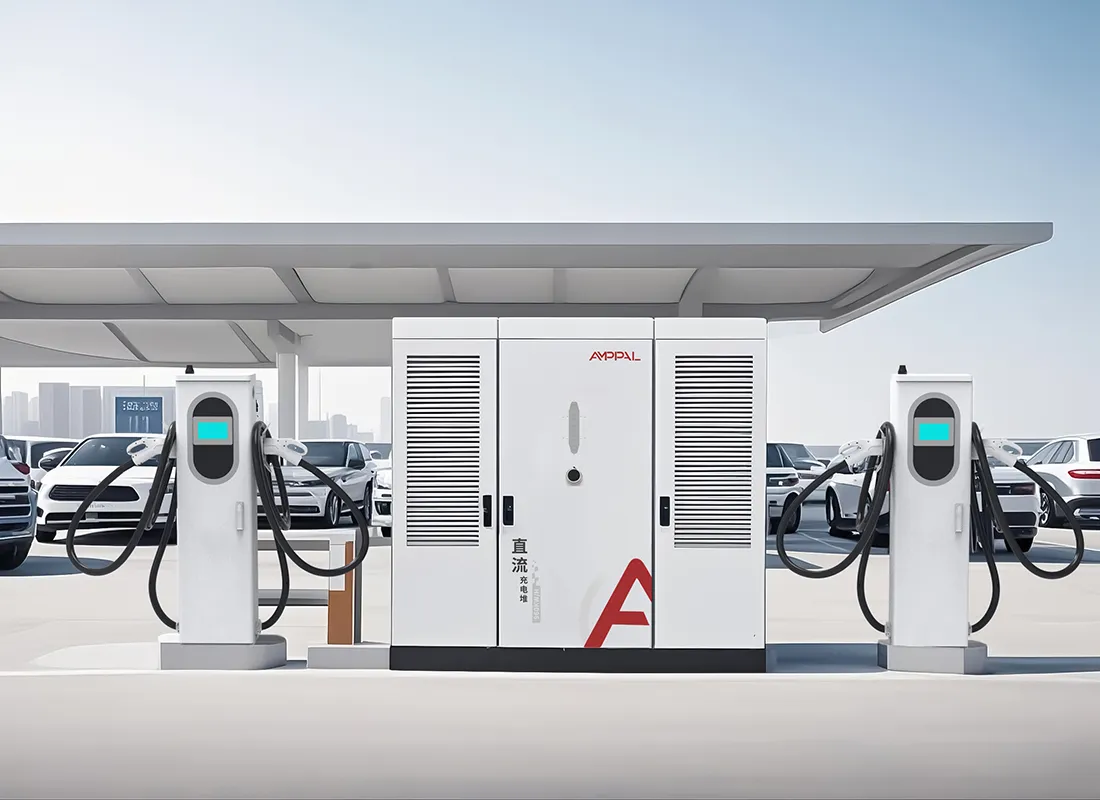

Ultrarychlá nabíjecí stanice stejnosměrného proudu rozděleného typu pro nabíjení megawattových flotil

Energie, síť a inženýrství místa v jednom systému

960kW nabíječka není větší verze malého. Je to energetický projekt s připojenou nabíječkou a jeho úspěch žije v rozvodně, transformátoru a kabelových žlabech stejně jako v modulech usměrňovače.

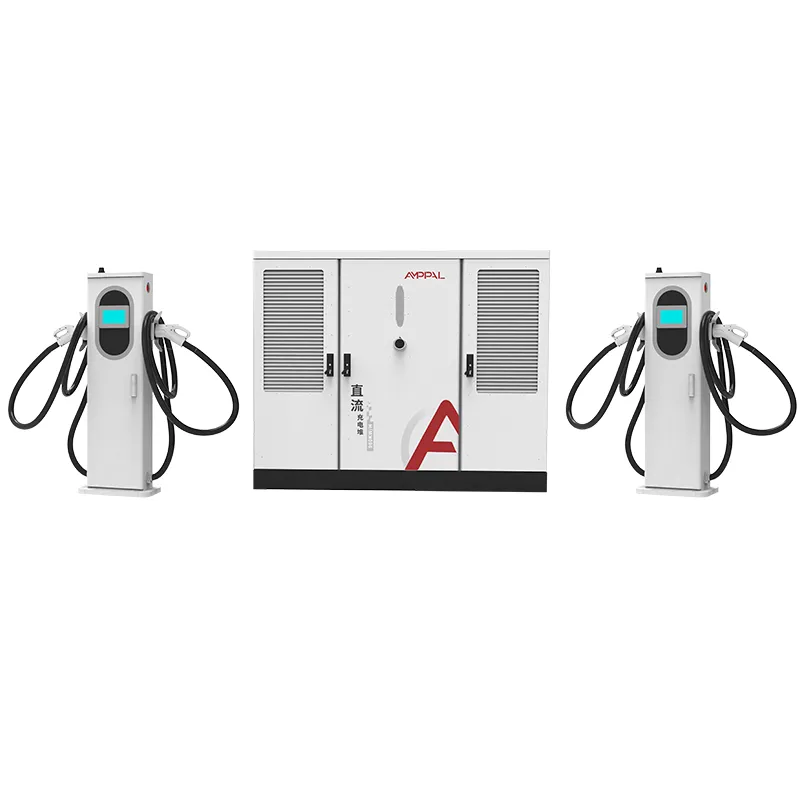

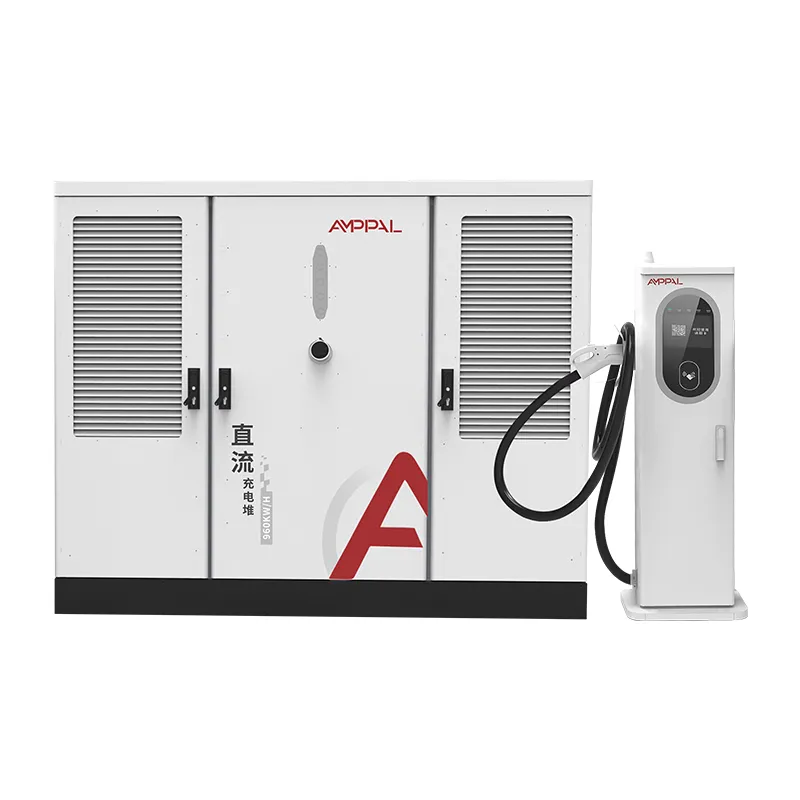

Řada AF-DC-960 soustřeďuje konverzi energie do skříně 2200 x 1800 x 1000 mm napájené třífázovým AC480V a rozděluje výstup mezi 2 až 16 terminálů. Inženýrské otázky přicházejí dříve, než kontejner udělá: velikost podavače, výkon transformátoru, měření poptávky a konstrukční sekvence.

Tato stránka pokrývá počty, které vývojář rozbočovače skutečně potřebuje, od vstupní kapacity po přijetí do provozu a kde se jako výrobce zapojujeme.

Pokud stále porovnáváte 120kW jednotky, přestaňte číst zde. Tento systém je určen pro operátory, kteří se již zavázali k vysokovýkonnému nabíjení a nyní potřebují technickou podporu k jeho zálohování.

Šest čísel, která definují 960kW Hub

Před prvním výkresem rozhoduje o každém 960kW projektu šest čísel. Tady jsou s poctivým přečtením každého z nich.

960 kW při 480 V třífázovém odběru zhruba 1 155 A při plném zatížení, což určuje třídu podavače a rozváděče od prvního dne.

Transformátor o výkonu 1 250 kVA je typickým párováním pro 960 kW plus pomocné stanice a světlou výšku, v závislosti na pravidlech rozvodné sítě.

Účiník ≥0,99 udržuje jalovou složku blízko nuly, což je důležité u tarifů, které účtují spotřebu kVA spíše než kW.

16 děl při výkonu 960 kW má průměrně 60 kW na aktivní relaci, což při plném využití uvolní frontu asi 60 vozidel za hodinu.

Kapalinou chlazené terminály 600A soustřeďují nejvyšší proud do pozic nejblíže ke skříni, čímž udržují těžké DC chody krátké.

15-20 pracovních dnů výrobní lhůty je nejkratší částí plánu; schválení transformátoru a veřejné služby obvykle trvá déle.

A sedmé číslo, to, které nikdo nevytiskne na datovém listu: vzdálenost místa k nejbližšímu vysokonapěťovému přivaděči, který rozhoduje, zda účet za energie zahrnuje sloupy, příkopy nebo rozvodnu.

Technické specifikace

Místa hub, kde 960 kW dává ekonomický smysl

Mezistátní nákladní koridory obsluhující elektrické nákladní vozy třídy 8, které potřebují 600A relace zády k sobě.

Utility-adjacent plots where medium-voltage distribution already runs to the property line.

Transfery na letiště a přístavy s pravidelnými vlnami vozidel spíše než s nepřetržitým provozem.

Hybridy Depot-hub, kde autobusy, kamiony a osobní automobily sdílejí jednu smlouvu o nákupu energie.

Regionální vlajkové stanice, které ukotvují značku sítě a ospravedlňují vyhrazený transformátor.

Průmyslové parky na zelené louce, kde si developer může rezervovat kapacitu transformátoru, než se nájemníci nastěhují.

Od síťového transformátoru po sběrnici 1000VDC

Řetěz začíná na přípojce vysokého napětí. Transformátor namontovaný na podložce se sníží na 480 V třífázový, jmenovitý vstup skříně, a servisní panel napájí skříň přes vyhrazený podavač o velikosti zhruba 1 155 A při plné zátěži.

Uvnitř skříně moduly usměrňovače převádějí 480V AC na 300-1000VDC sběrnici konstantního napájení. Korekce účiníku udržuje vstup na hodnotě ≥0,99, takže reaktivní odběr stanice zůstává zanedbatelný, i když jsou moduly nečinné.

Ze stejnosměrné sběrnice si terminály vyjednají svůj podíl. Jediný kapalinou chlazený terminál pojme celý 960kW bazén pro náklaďák; s 16 aktivními auty se bazén dělí na zhruba 60 kW na relaci. Rozsah výkonu pokrývá automobily třídy 400V a nákladní automobily třídy 800V bez přestavby.

Řízení na úrovni stanice běží přes OCPP 1.6 nebo 2.0, což operátorovi umožňuje zakrýt rozbočovač během špiček a zvedat ho v noci.

Normy, typové zkoušky a kvalitativní brány

Zařízení v mřížkovém měřítku je kontrolováno přísněji než maloobchodní hardware, takže příběh o kvalitě musí být zapsán do certifikátů a testovacích protokolů.

Seznam UL 2202-2022 a UL 2231-2 pokrývá skříň a celou řadu svorek 2-16.

Krytí IP54 ověřené testováním prachu a vodního paprsku; kryty projdou 96hodinovou solnou mlhou pro pobřežní uzly.

Účiník se měří při plném zatížení 960 kW na každé skříni a před uvolněním musí být načten ≥0,99.

48hodinový zapalovací cyklus projde jednotkou částečným a plným zatížením, přičemž data se zaznamenávají podle sériového čísla.

Následné tovární audity udržují seznam platný po celou dobu životnosti produktu, nejen po první zásilku.

Jak se vyrábí skříň o výkonu 960 kW

Step 1. Steel coils are punched and laser-cut, then welded into frames by FANUC robot arms.

Krok 2. Ohraňovací lisy TRUMPF tvoří panely; pouzdro je práškově lakováno a vytvrzeno.

Krok 3. Rozvod střídavého proudu, jističe a měření jsou zapojeny do vedení střídavého proudu s koncovkami řízenými momentem.

Krok 4. Usměrňovací moduly a alokační regulátor jsou instalovány na samostatném stejnosměrném vedení.

Krok 5. Skříň je zátěžově testována na 960 kW na odporovém bloku; zaznamenává se účinnost, zvlnění a účiník.

Krok 6. Následuje 48hodinové vyhoření a neúspěšné jednotky se vrátí na linku pro přepracování a nový cyklus.

Krok 7. Závěrečná kontrola zahrnuje krouticí moment, kabeláž, štítky a sériové záznamy.

Krok 8. Crating pro export; roční kapacita závodu přesahuje jeden milion jednotek a dodávky v roce 2024 přesáhly milion.

Kontrolní seznam inženýrství webu, než se zavážete

Nejprve potvrďte smlouvu o službách. Zátěž 960kW je tarifní událost, nikoli výměna elektroměru; většina nástrojů vyžaduje aplikaci, zátěžovou studii a někdy upgrade služby, který může trvat měsíce.

Velikost transformátoru se světlou výškou: 1 250 kVA pokrývá skříň plus osvětlení stanice, HVAC a budoucí terminály bez druhého upgradu.

Naplánujte si stavební práce: 2200 mm vysoká skříň potřebuje rovnou betonovou podložku, kabelovou rýhu nebo cestu ke svorkám a podložku pro vybavení v dosahu jeřábu nebo vysokozdvižného vozíku pro jednotku v bedně.

Pokud časová osa vašeho projektu nedokáže absorbovat zpoždění služby nebo váš web nemůže hostit vyhrazený transformátor, je to prozatím špatný produkt. Rozbočovač o výkonu 960 kW je trvalou součástí infrastruktury a chová se tak.

Pošlete nám odpověď na zátěžovou studii nástroje, až ji budete mít; naši inženýři před objednáním důkladně zkontrolují výpočet podavače a jmenovitý výkon transformátoru podle vstupní křivky skříně.

Proč AMPPAL pro vysokokapacitní rozbočovače

Jeden výrobce pro skříň, terminály a řídicí software, takže systém 960 kW není sestaven ze slibů tří výrobců.

Seznam UL 2202-2022 a UL 2231-2 plus CE, CB a TUV pro ostatní trhy.

Možnosti OEM/ODM: značka, kombinace konektorů, délky kabelů a konfigurace serveru OCPP.

Dodání do 15-20 pracovních dnů po schválení výkresu; MOQ z jednoho kontejneru.

Podpora od společnosti provozující více než 200 stanic, včetně 500 kapalinou chlazených jednotek projektu NEOM zeleného vodíku.

Zvedání, montáž a dodávka velkých skříní

Skříň je nejtěžší položka v dodávce: bedna s ocelovým rámem o rozměrech 2300 x 1900 x 1150 mm se čtyřmi jmenovitými zvedacími body a schématem upevnění uvnitř. Terminály se pohybují na paletách a kapalinou chlazené jednotky se expedují suché s chladicí kapalinou naplněnou na místě.

40ft kontejner s vysokou krychlí nese skříň plus až osm terminálů; větší terminál počítá loď v druhém kontejneru. Poskytujeme cenové nabídky FOB Ningbo nebo CIF s fakturou, seznamem balení, nákladním listem a zprávami UL vystavenými do 3 pracovních dnů od naložení.

Průvodce uvedením do provozu zahrnuje možnosti jeřábu a vysokozdvižného vozíku pro skříň, rozložení podložek a rozvrh točivého momentu pro připojení 480 V.

Smlouvy o údržbě a náhradní díly pro náboje

Standardní dvouletá záruka na skříň, svorky, napájecí moduly a ovladač.

Výměna mezi zásilkami při záručních poruchách s odesláním náhradního zboží do 5 pracovních dnů.

Sady preventivní údržby pro náboje: filtry, konektory, chladicí kapalina a náhradní řídicí desky.

Vzdálená diagnostika OCPP pro limity zatížení, protokoly chyb a aktualizace firmwaru v různých časových pásmech.

Doporučení ročního servisu: překontrolování točivého momentu, servis filtru, propláchnutí chladicí kapaliny každých 24 měsíců a teplotní sken stejnosměrné sběrnice.

Poznámky k použití pro vysoce výkonné weby

Špatně: napájení skříně dříve, než rozvodná síť potvrdí servisní fázi a napětí. Vpravo: ověřte AC480V ±10% na všech třech fázích pomocí měřiče, poté zavřete.

Špatně: poddimenzování podavače, protože náboj do něj ‚zaroste‘. Vpravo: Dimenzování podavače a transformátoru na nasmlouvaných 960 kW od prvního dne.

Špatně: umístěte skříň tam, kde nelze jednotku v přepravce zvednout. Vpravo: Před příjezdem kontejneru potvrďte přístup jeřábem nebo vysokozdvižným vozíkem a polohu podložky.

Špatně: přeskočení kontroly měřiče poptávky po uvedení do provozu. Vpravo: porovnejte účtování kVA za první měsíc se záznamem účiníku ≥0,99.

Špatně: zacházet se svorkami 600A jako s trvalými kotvami pro kamiony, proti nimž mohou táhnout. Vpravo: nainstalujte sloupky a veďte kabel rukou.

Zpětná vazba od operátora hubu po uvedení do provozu

Provozovatel nákladního koridoru v Kalifornii ve Spojených státech provozuje 960kW uzel se šesti kapalinou chlazenými terminály pro nákladní vozy třídy 8. Za devět měsíců stanice dodá 20-80% nabití nákladního vozu za přibližně 90 minut a jeho jedinou stížností je měřič spotřeby, který ukazuje měsíční pohotovostní poplatek, na který nepočítal.

Autobusové depo ve Varšavě v Polsku spojuje skříň o výkonu 960 kW s deseti vzduchem chlazenými terminály. Manažer skladu chválí výkon účiníku na svém účtu, ale poznamenává, že uvedení do provozu trvalo pět dní namísto plánovaných tří, protože místní provozovatel sítě požadoval zvláštní studii ochrany.

Vývojář v Dubaji ve Spojených arabských emirátech postavil rozbočovač kolem transformátoru o výkonu 1 250 kVA a hlásí, že elektrická přejímka prošla při první kontrole. Jeho výhrada: půdorys kabinetu si vynutil malou redesign dveří vybavení místnosti, čemuž by se vyhnul tím, že by před stavebními pracemi porovnal rozměry bedny s otvorem.

FAQ: Grid and Site Questions

Otázka: Jakou kapacitu podavače potřebuje skříň s výkonem 960 kW?

A: Zhruba 1, 155A při 480V třífázové při plné zátěži; napáječ, rozvaděč a transformátor jsou dimenzovány na smluvní kapacitu.

Otázka: Jaký transformátor se spáruje s tímto systémem?

Odpověď: Typicky 1 250 kVA pro skříň plus pomocná zařízení a světlá výška, potvrzeno proti pravidlům vaší společnosti.

Otázka: Jak ovlivňuje účiník můj účet?

Odpověď: Při hodnotě ≥0,99 zůstává reaktivní poptávka zanedbatelná, což umožňuje vyhnout se poplatkům za poptávku na základě kVA u mnoha komerčních tarifů.

Otázka: Může jedna skříň sloužit nákladním i osobním automobilům?

Odpověď: Ano, směšování 600A kapalinou chlazených koncovek pro nákladní vozidla a 250A vzduchem chlazených koncovek pro osobní automobily.

Otázka: Jak dlouho trvá uvedení do provozu?

Odpověď: Obvykle 3-5 dní na místě včetně kontrol ochrany dodavatelem, za předpokladu, že stavební práce jsou dokončeny.

Otázka: Je potřeba samostatná služba pro pomocná zařízení stanice?

A: Doporučujeme malé pomocné napájení pro osvětlení a ovládání, ale samotná skříň přebírá hlavní 480V službu.

Otázka: Které síťové frekvence fungují?

A: AC480V ±10% při 50Hz i 60Hz, pokrývající většinu trhů používajících třídu 480V.

Otázka: Jaká je dodací lhůta?

Odpověď: 15-20 pracovních dnů po schválení výkresu, přičemž práce na transformátoru a inženýrských sítích běží paralelně na vaší straně.
