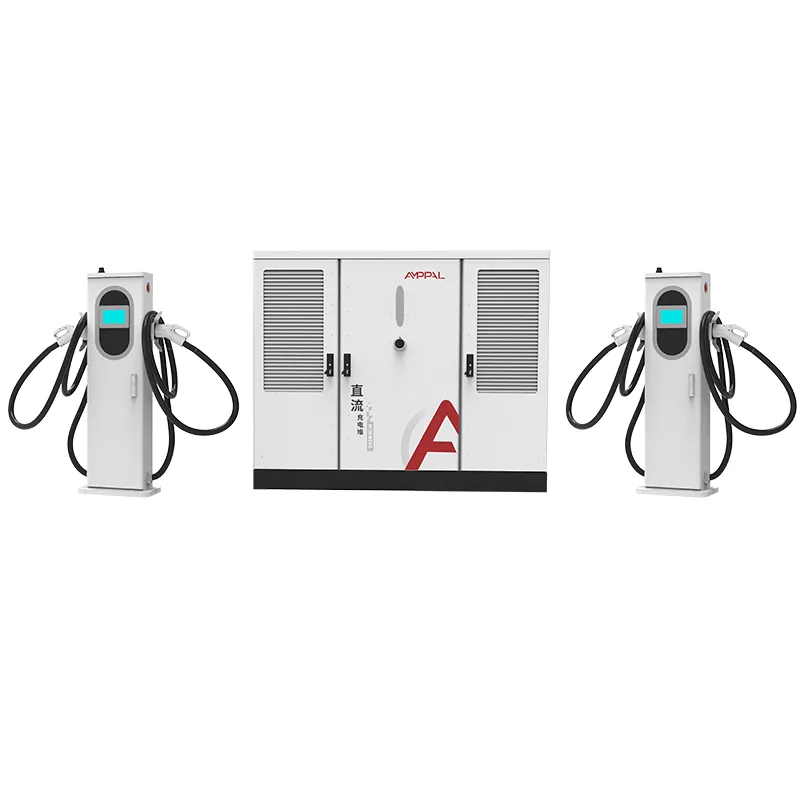

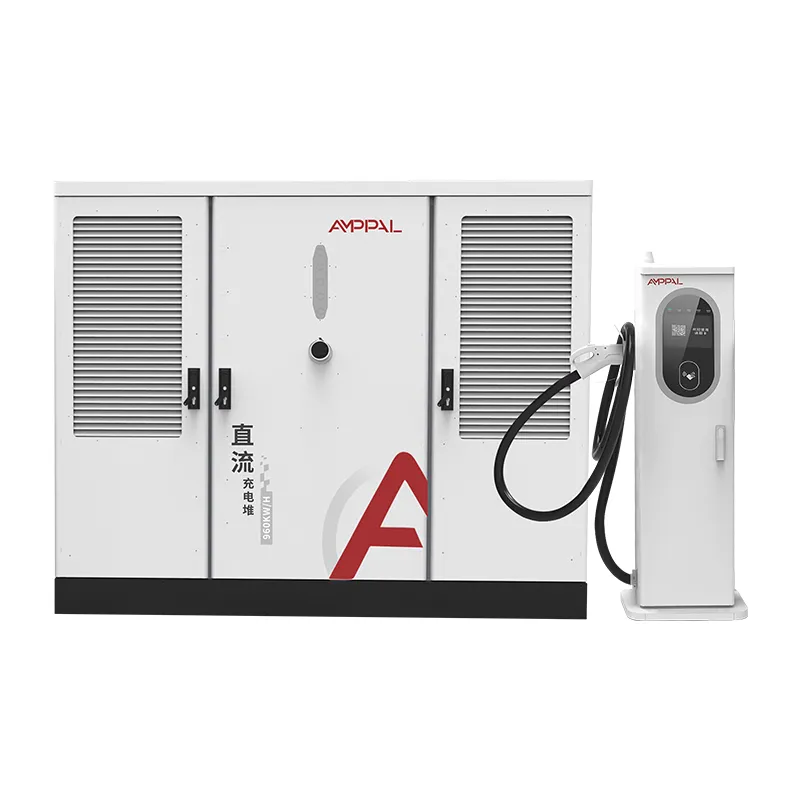

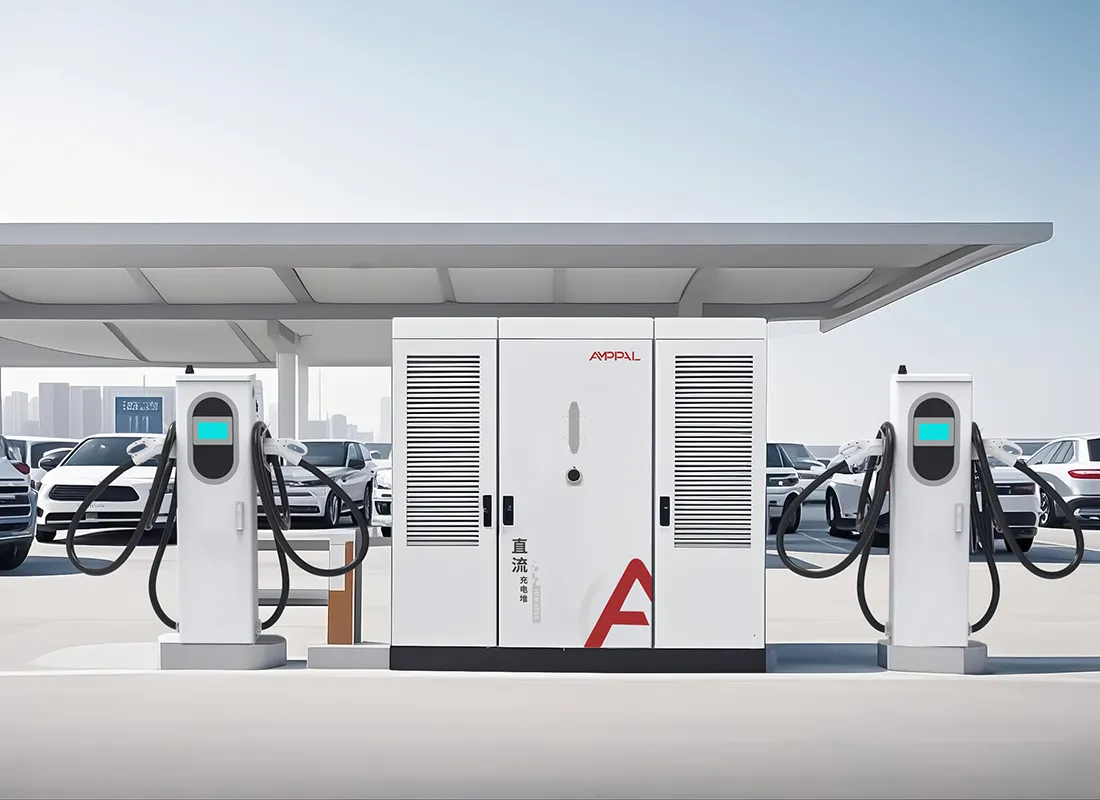

720kW dělená ultrarychlá nabíječka EV pro těžké vozové parky

Škálování od 2 do 16 zbraní na jedné skříni

Zpoplatněná stránka je sázka na číslo, které nikdo neví: kolik aut se objeví za rok tři. Řada AF-DC-720 je navržena tak, aby tuto sázku elegantně prohrála.

Skříň je pevně nastavena na 720 kW, ale počet zásuvek je číselník, nikoli rozhodnutí. Dva nebo šestnáct terminálů, které jsou připojeny ke stejné skříni, sdílejí stejný zdroj energie a hlásí se do stejného backendu OCPP. Začnete v malém, kde je provoz nejistý, a rozšíříte se tam, kde je to osvědčené.

Tato stránka popisuje cestu rozšíření, chování fronty při různých počtech zbraní a rytmus fázovaných investic, který funguje pro skutečné rozpočty stanic.

Vzor, který vidíme ve více než 40 exportních zemích, je konzistentní: operátoři, kteří rozfázují své terminály, porážejí operátory, kteří odhadují konečnou velikost v první den.

Proč počet zbraní definuje zákaznickou zkušenost

Peak power projekt prodává; Počet zbraní rozhoduje o tom, zda se řidiči vrátí. Vztah mezi nimi si zaslouží bližší pohled.

Více zbraní znamená kratší dobu čekání, i když se 720kW bazén nezmění, protože výkon na relaci klesá, než je řidič odvrácen.

Místo pro 16 pistolí s výkonem 720 kW dává každé aktivní relaci v průměru asi 45 kW, což je dost na pomalé, ale úplné nabití; místo pro 4 zbraně dává 180 kW na auto.

Matematika řazení do fronty je jednoduchá: s 16 zbraněmi a průměrnou 15minutovou relací stránka vyčistí zhruba 60 vozidel za hodinu při plném využití.

Rychlé a pomalé pozice mohou koexistovat: přiřaďte 600A kapalinou chlazené terminály nákladním automobilům a 250A vzduchem chlazené terminály automobilům na stejné skříni.

Terminály mohou být uspořádány v dávkách, takže stejná skříň obsluhuje 4 zbraně v tomto čtvrtletí a 8 v příštím čtvrtletí bez druhé napájecí místnosti.

Dálkové ovládání OCPP vám umožňuje omezit výkon pistole během špičkových hodin sítě a zvedat ji v noci, což změní zážitek bez změny hardwaru.

Technické specifikace

Scénáře plánování pro 720kW stanice

Dálnice na zelené louce se otevírají se 4 děly a každých šest měsíců se přidávají další 4, jak provoz dospívá.

Městské uzly, kde pronajímatel nyní přidělí podlahovou plochu pro skříň a terminálové pozice, když se nájemci zaregistrují.

Hybridy Depot-plus-public: 2 vysoce výkonné kapalinou chlazené přihrádky pro vozový park, 6 vzduchem chlazených přihrádek pro veřejnost, vše na jedné skříni.

Dočasné nebo eventové zpoplatnění, kdy je na sezónu instalována konfigurace se 16 svorkami a poté částečně odstraněna.

Vícefázová výběrová řízení, kde společnost schválí kapacitu 720 kW jednou a operátor rozfázuje hardware.

Logika sdílení energie přes 2 až 16 zásuvek

Regulátor považuje 720 kW za jeden bazén a každý terminál jako kohoutek. Když relace začne, fond porovná svůj požadavek s tím, co je volné, a udělí sílu; již běžící relace nejsou přerušeny, pouze vidí, jak se bazén kolem nich zmenšuje.

Při 16 aktivních relacích dostane každé auto zhruba 45 kW, což stále posune průměrné EV z 20 % na 80 % za zhruba hodinu. Při 4 aktivních relacích může každé auto vytáhnout až 180 kW a jedno vozidlo může mít plných 720 kW, pokud se nic jiného nenabíjí.

Nastavení priority v OCPP umožňuje operátorovi chránit prostory vozového parku: depo může zakrýt veřejné terminály na 30 kW a zároveň zaručit 600 A pro své vlastní nákladní vozy. To vše je konfigurace, ne inženýrství.

Důležité jsou také požadavky na napětí. Rozsah výstupního napětí 300-1000 V DC pokrývá vozy třídy 400 V a nákladní vozy třídy 800 V na stejném autobusu, takže žádná zbraň není ochromena architekturou.

Testování shody a zajištění kvality

Flexibilita rozšíření neznamená nic, pokud certifikace nepokrývá konfiguraci, kterou dodáváte, takže každá kombinace je testována jako systém.

Seznam UL 2202-2022 a UL 2231-2 platí pro skříň se 2 až 16 vývody, nikoli pouze pro referenční konfiguraci.

Testování krytu IP54 pokrývá skříň a svorky; vzorky jsou testovány vodním paprskem a prachem podle nabídkového programu.

Účiník se měří při plném zatížení na každé skříni a před uvolněním musí být načten ≥0,99.

48hodinové vypalování prochází každou jednotku cykly částečného zatížení, plného zatížení a bez zatížení, přičemž data se zaznamenávají podle sériového čísla.

Mezi tovární kvality patří audity točivého momentu, kontroly vedení kabelů a závěrečný test vložení konektoru na každé pistoli.

Uvnitř naší továrny: Svařování robotem do závěrečného testu

Krok 1. CNC děrování a řezání laserem tvarujte kryty z potažených ocelových svitků.

Krok 2. Svařovací roboty FANUC sestavují rámy; Ohraňovací lisy TRUMPF skládají vnější panely.

Krok 3. Práškové lakování a vytvrzování v troubě dodávají povrchu s krytím IP54 jeho odolnost.

Krok 4. Střídavé zapojení jističů a rozvodů probíhá na AC vedení; Montáž DC modulu se provádí samostatně.

Krok 5. Na alokačním ovladači se zobrazí konfigurace OCPP a počtu terminálů zákazníka.

Krok 6. Úplný zátěžový test 720 kW ověřuje účinnost, účiník a zvlnění výstupu.

Krok 7. Jednotky poběží 48hodinové zapálení; jakákoliv závada spustí přepracování a nový testovací cyklus.

Krok 8. Konečná kontrola a přeprava; roční kapacita závodu přesahuje jeden milion jednotek a v roce 2024 dodávky přesáhly milion.

Průvodce dimenzováním: Zbraně, výkon a chování ve frontě

Začněte s frontou, kterou přijmete. Pokud je limitem 10 minut čekání, stanice potřebuje zhruba jednu zbraň na 12 vozidel za hodinu špičkové poptávky. Toto pravidlo stanoví, že rušné náměstí na dálnici má 8 až 16 zbraní a místo v malém městě 2 až 4.

Poté zkontrolujte výkon na pistoli. Pod průměrem 40 kW se relace protáhnou přes hodinu a řidiči odjedou. Pokud vaše předpověď uvádí průměrný výkon pod 40 kW, odpovědí je méně zbraní, ne více.

Nekupujte 16 děl pro místo s kapacitou 720 kW a denním objemem 20 aut. Skříň to podporuje, ale model fronty to nepotřebuje a investice do terminálu leží ladem. Začněte ve 4, zvyšte se na 8, sledujte data.

Jedna upřímná poznámka: pokud vaše stránky nikdy nepřekročí 4 zbraně a nikdy neuvidíte nákladní auta, integrovaná jednotka v nižší výkonové třídě je levnější řešení. Flexibilita rozdělené architektury má svou cenu a neměli byste ji platit za rohový pozemek.

Proč si provozovatelé stránek pro růst vybírají AMPPAL

Terminály se objednávají v dávkách k jedné skříni, takže druhé rozšíření stojí zásilku terminálu, nikoli novou elektroinstalaci.

Dodání 15-20 pracovních dnů po schválení výkresu a MOQ jednoho kontejneru, který vyhovuje postupnému zavádění.

Značka OEM/ODM, vlastní délky kabelů a kombinace konektorů na šarži, takže každé rozšíření může následovat trh.

UL 2202-2022 a UL 2231-2 uvedené; CE, CB a TUV pro ostatní regiony.

Výrobce založený v roce 2014 s 260+ zaměstnanci a 40+ exportními zeměmi a více než 200 stanicemi, které sami provozujeme.

Krabice, nakládání kontejnerů a dokumenty

Skříň je uložena v dřevěné bedně s ocelovým rámem se zvedacími oky; terminály jsou paletovány se stočenými kabely a polstrovanými konektory. Plány nakládky jsou nakresleny na zakázku, takže 40ft kontejner s vysokou krychlí pojme skříň a terminálovou dávku, kterou jste si skutečně objednali.

Podmínky jsou FOB Ningbo nebo CIF do místa určení. Sada dokumentů, faktura, balicí list, konosament a zkušební protokoly UL opustí naši kancelář do 3 pracovních dnů od vyplutí.

U fázovaných projektů můžeme zásilky rozdělit tak, že posíláme nejprve skříňové a později terminálové dávky, pokaždé s odděleným papírováním.

Poprodejní podpora a terénní servis

Standardní dvouletá záruka na skříň, terminály, moduly a ovladač.

Náhradní terminály a napájecí moduly skladem; výměna mezi loděmi pro záruční poruchy do 5 pracovních dnů.

Vzdálená diagnostika OCPP pro nastavení fronty, omezení napájení a protokoly poruch bez návštěvy technika.

Pokyny pro uvedení do provozu pro každou expanzní šarži, včetně kontrolního seznamu pro přidání pistolí do běžící skříně.

Aktualizace firmwaru a konfigurační šablony sdílené s každým zákazníkem, takže nové terminály se automaticky připojují k fondu.

Poznámky k použití pro konfiguraci více zbraní

Špatně: přidání koncovek nad jmenovitých 16 zásuvek. Vpravo: zastavte se v 16 a objednejte si druhou skříň, až si to fronta vyžádá.

Špatně: nastavení každé zbraně na maximální výkon v backendu OCPP. Vpravo: nakonfigurujte omezení pro jednotlivé terminály tak, aby fond nebyl vyčerpán jedním blokem.

Špatně: ponechání nepoužívaných terminálů napájených v zimě. Vpravo: použijte pohotovostní režim pro každou zásuvku ke snížení ztrát při nečinnosti.

Špatně: míchání oblastí 50Hz a 60Hz na jednom sdíleném podavači. Vpravo: Před instalací ověřte, že vstup místa odpovídá AC480V ±10% při 50/60Hz.

Špatně: vynechání čtvrtletního čištění filtru na vzduchem chlazených koncovkách, protože počet pistolí roste. Vpravo: zařaďte údržbu terminálu do plánu, který se přizpůsobí počtu prodejen.

Co říkají operátoři stanic po šesti měsících

Provozovatel dálnice v Texasu ve Spojených státech zahájil provoz se 6 děly na skříni o výkonu 720 kW a po pěti měsících se rozšířil na 12. Jeho zpráva: druhá dávka terminálu byla online za dva dny a skříň nebylo nutné během expanze otevřít.

Správce autobusového depa v Baku v Ázerbájdžánu provozuje 16 zbraní na jedné skříni a stěžuje si pouze na to, že řídicí panel OCPP neukazuje historii relací jednotlivých zbraní dostatečně daleko pro jeho měsíční zprávy. Samotný hardware má 99,2 % provozuschopnosti.

Vývojář nákupního centra v Dubaji ve Spojených arabských emirátech začal se 4 zbraněmi na 720 kW a popisuje frontu jako zvládnutelnou, ale přiznává, že podcenil, kolik řidičů by nabíjelo během večerní špičky, a plánuje druhou skříň spíše než tlačit všech 16 děl na toto místo.

Časté dotazy: Škálování vaší stanice

Otázka: Může skříň o výkonu 720 kW skutečně začít se 2 pistolemi?

Odpověď: Ano, minimální objednávka jsou 2 terminály; další jsou přidány později proti téže skříni.

Otázka: Jak dlouho trvá přidání terminálů do běžící stanice?

Odpověď: Obvykle jeden pracovní den pro montáž, kabeláž a konfiguraci OCPP.

Otázka: Co se stane s výkonem na zbraň, když se místo zaplní?

A: Bazén se rozděluje rovnoměrně podle požadavku; při 16 sezeních každý dostane asi 45 kW, při 4 sezeních asi 180 kW.

Otázka: Potřebuji větší podavač, když přidám zbraně později?

A: Ne, příkon 720 kW zůstává stejný; mění se pouze hardware zásuvky.

Otázka: Mohou kamiony a auta sdílet skříň?

Odpověď: Ano, s 600A kapalinou chlazenými terminály pro nákladní automobily a 250A vzduchem chlazenými pro osobní automobily.

Otázka: Je 16 zbraní pevný limit?

Odpověď: Ano na skříň; kromě toho přidejte druhou skříň a ponechte místa oddělená v OCPP.

Otázka: Které konektory mohou nést terminály?

A: CCS1, CCS2, GB/T, CHAdeMO a NACS, přiřaditelné podle terminálu.

Otázka: Jaká je dodací lhůta pro postupné zavádění?

Odpověď: Každá dávka se odesílá 15–20 pracovních dnů po schválení výkresu, takže vás postupné zpomalení nezpomalí.
