Integrovaná 180kW Heavy-Duty DC rychlá EV nabíječka pro komerční flotily

Co je tato 180kW skříň a proč O&M rozhoduje o její celoživotní ceně

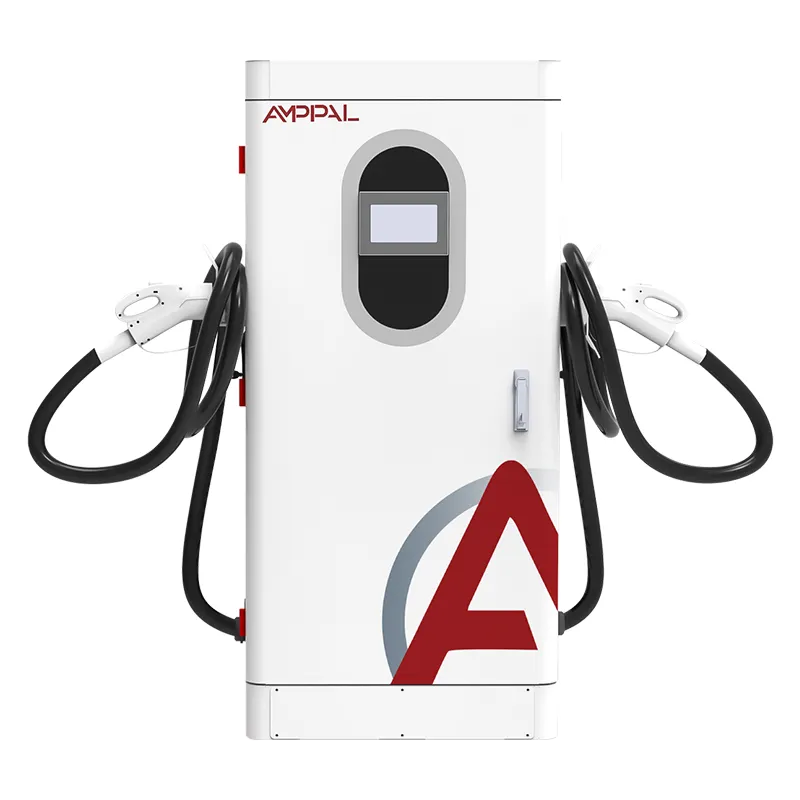

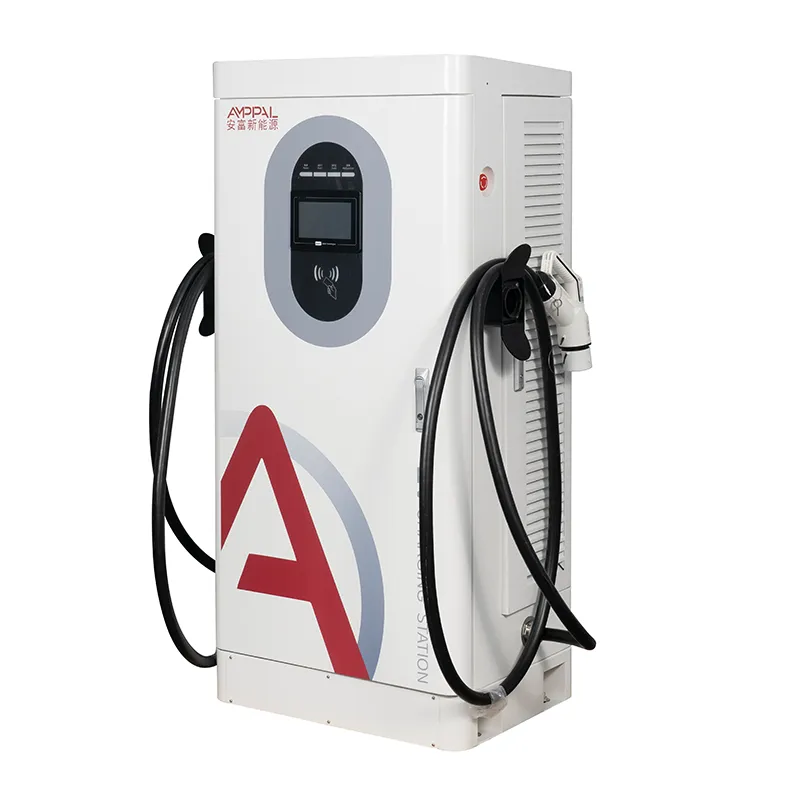

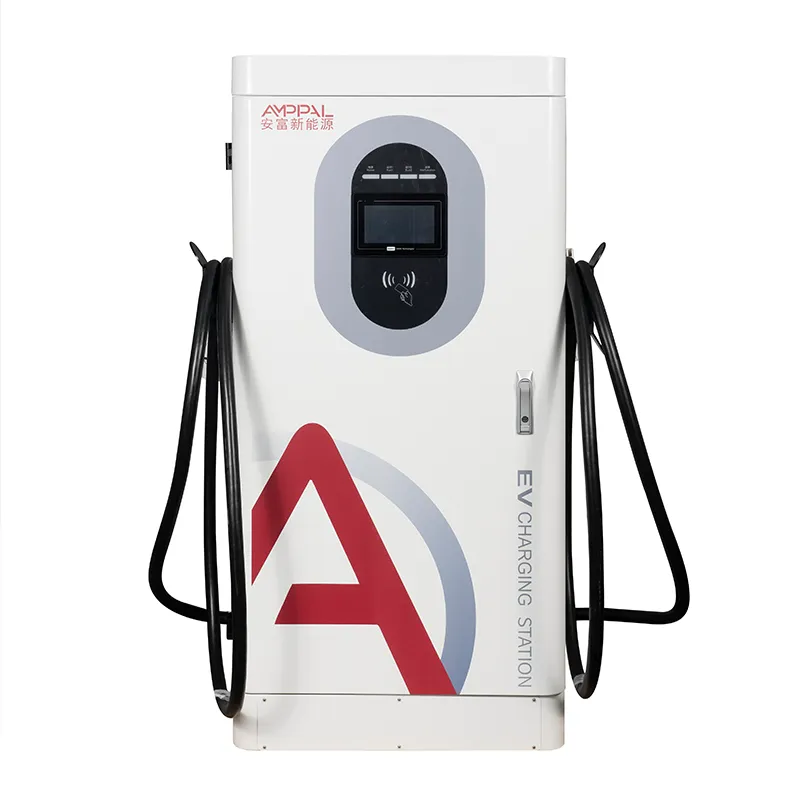

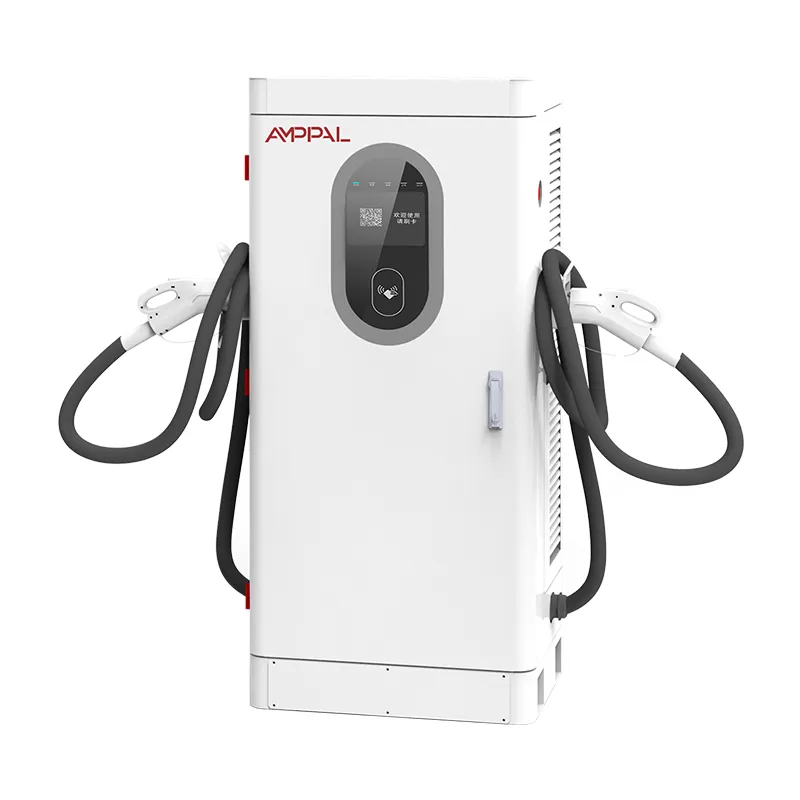

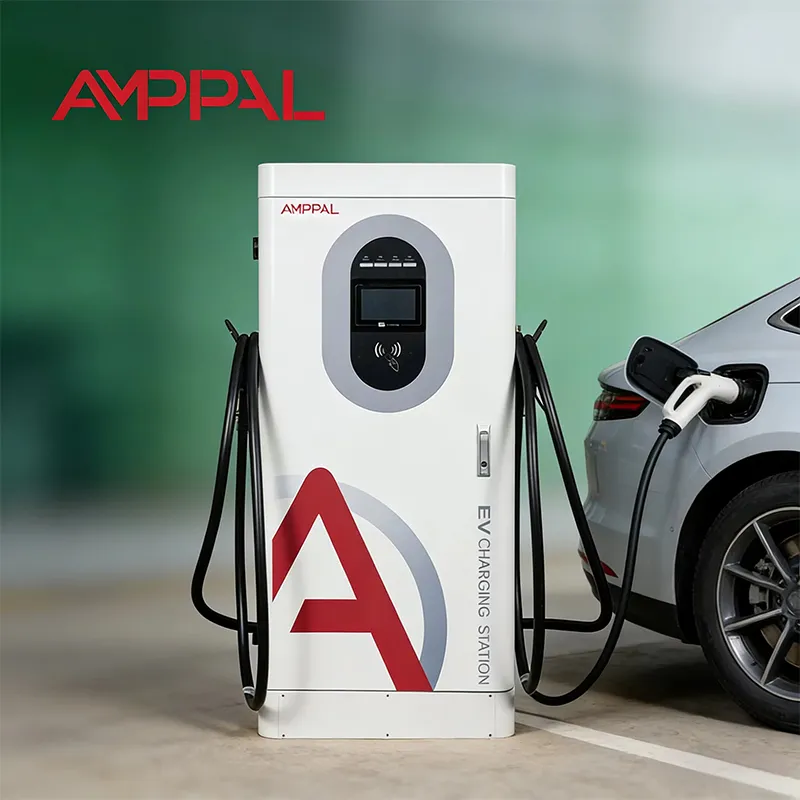

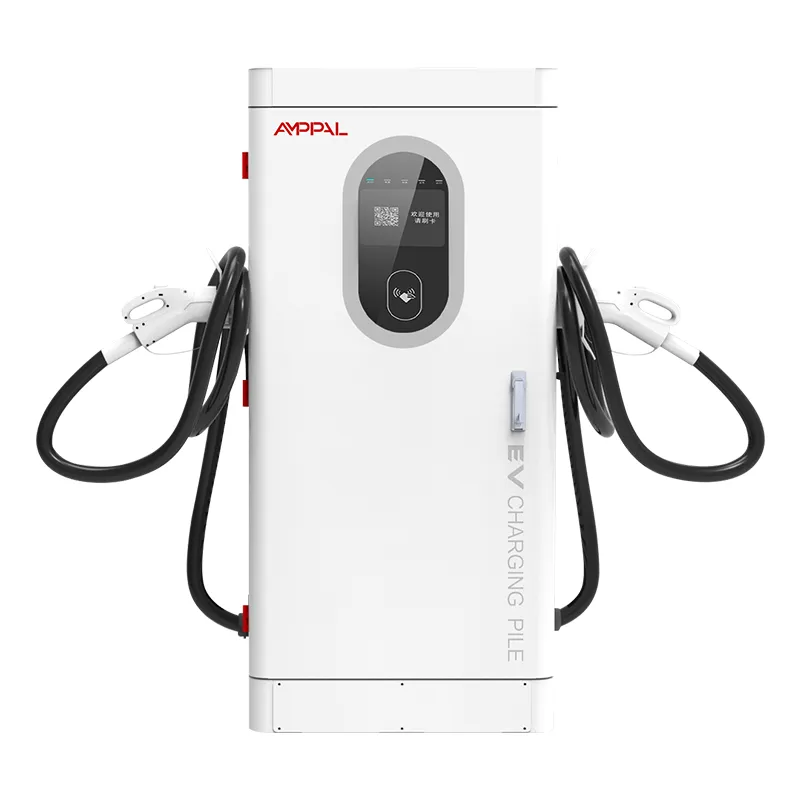

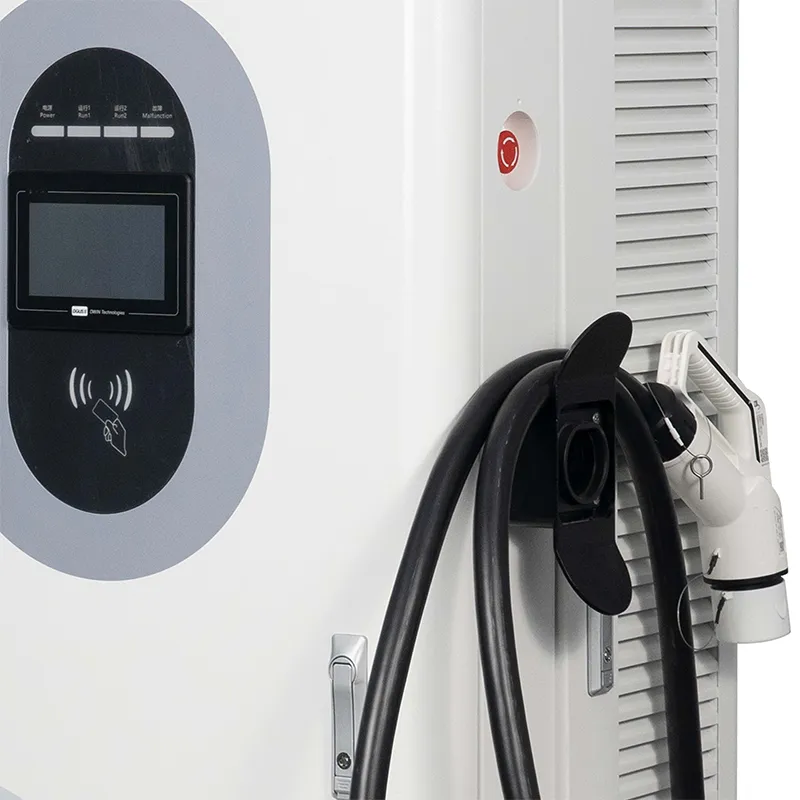

180kW DC rychlonabíječka je obvykle nejdražší stroj na malém místě a nejméně kontrolovaný. AF-DC-180-Y-B-O-4-H je stojací integrovaná skříň: napájecí moduly, ovladač, 7palcový dotykový displej, čtečka RFID, terminál na karty a dvě nabíjecí pistole uvnitř jednoho těla 1620 × 750 × 560 mm. Přišroubujte jej k podložce, napájejte AC380V a běží, aniž by se kdokoli díval.

Pořizovací cena je možná třetina toho, co tento stroj stojí za osm let. Zbytek jsou ztráty, prostoje a servisní návštěvy, což je důvod, proč tento model vynakládá svůj technický rozpočet na detekci chyb a vzdálené obnovení. Třináct bezpečnostních funkcí, hlášení alarmů OCPP a servisní model sestavený na základě času na opravu. Kupujícími jsou obvykle operátoři vozového parku a majitelé stránek bez inženýra na výplatní listině, takže stroj musí vysvětlit své vlastní problémy.

13 bezpečnostních funkcí a porucha, kterou každá zachytí

Každá ochrana je namapována na konkrétní režim selhání, není přišroubována jako zaškrtávací políčko. V pořadí by závada postihla stroj:

Monitorování izolace sleduje na DC straně pomalý únik do země, klasickou poruchu stárnutí kabelu. Alarmuje při nastavené prahové hodnotě místo čekání na tvrdý zkrat.

Ochrana proti obrácení polarity blokuje výstup, pokud pistole narazí na obrácené kolíky, čímž chrání elektroniku vozidla před neopatrným připojením.

Ochrana před bleskem posouvá indukované špičky na AC vstupu i DC výstupu, což je skutečný problém na exponovaných venkovských podložkách.

Střídavé přepětí, podpětí a ztráta fáze omezí jednotku mimo 380 V ±15 %, takže poklesy napětí a nárůsty sítě nikdy nedosáhnou výkonových modulů.

Stejnosměrný nadproud, zkrat a výstupní přepětí jsou tři samostatné poruchy, protože poškozená pistole, vadný modul a špatně se chovající vozidlo vyžadují různé reakce.

Tepelnou a bezpečnostní vrstvu doplňují vypnutí při přehřátí, monitorování teploty pistole, detekce zbytkového úniku, nouzové zastavení a uzamčený kryt.

Technické specifikace

Místa, kde si 180kW skříň vydělává na své

Bezobslužné noční sklady, kde porucha ve 2:00 znamená mrtvou flotilu v 6:00.

Prodejny a restaurace, které se v noci zavírají, ale stále potřebují stroje, aby zůstaly online.

Venkovské nebo koridorové lokality, kde jedna servisní návštěva stojí celý den cestování.

Malé obchodní flotily provozující dodávky v napjatém denním rozvrhu.

Trhy s tenkými místními podpůrnými sítěmi, kde je vzdálené rozlišení jedinou rychlou možností.

Od poruchy k opravě: Pracovní postup vzdálené diagnostiky

Když ochrana vypne, skříň zapíše chybový záznam s časovým razítkem, sériovým číslem modulu a naměřenými hodnotami a poté jej odešle na vaši platformu přes OCPP 1.6j. Na palubní desce vidíte chybový kód – alarm izolace, přehřátí konektoru, pokles mřížky – než dorazí další řidič.

Dva ze tří alarmů, které v terénu vidíme, jsou samoopravitelné nebo falešné: zaprášený konektor jednou hlásí vysokou teplotu, pokles sítě vypne na dvě sekundy podpětí. Pracovní postup je tedy: přečtěte si kód, zkontrolujte živé hodnoty napětí a teploty na portálu a poté se rozhodněte mezi vzdáleným resetem a návštěvou místa.

Pokud vzdálený reset vymaže událost, zůstane přihlášen pro záznamy o záruce a pojištění. Pokud ne, kód řekne technikovi, kterou zásuvku má otevřít; většina mechanických oprav je výměna konektoru nebo výměna modulu, obojí lze provést pomocí 13mm klíče a náhradního modulu.

Závažnost poplachů je na platformě odstupňovaná: informační události se zaznamenávají tiše, zatímco poplachy izolace a přehřátí pistole spouští SMS nebo e-mail servisnímu technikovi. Tímto způsobem problém s noční směnou dostane ranní rozhodnutí místo odpoledního zjištění.

Certifikace v souboru a testy za nimi

Certifikáty CE, CB, TÜV, UL a CCC pro tento model jsou k dispozici jako kopie na vyžádání.

13 bezpečnostních funkcí je v souladu s normami EN IEC 61851-1:2019 a 61851-23:2014.

Každá dávka probíhá 48hodinovým vypalováním při okolní teplotě 40 °C s protokolem výkonu, účinnosti a komunikace.

Skříň na vzorky z každé šarže prochází 96hodinovou komorou pro solnou mlhu.

Každá ochrana je testována ve výrobě, nikoli pouze zdokumentována.

Na hotových jednotkách se opakují kontroly kontinuity vysokého potenciálu (hipot) a uzemnění a výsledky jsou připojeny k sériovému záznamu.

Uvnitř stavby: Osm kroků od plechu k bedně

CNC děrování, ohýbání a řezání krytu laserem, následně svařování a práškové lakování.

Vzorek šarže vstupuje do 96hodinové komory se solnou mlhou, zatímco výroba pokračuje.

Vstupní stupně střídavého proudu a stejnosměrné napájecí moduly jsou postaveny na samostatných linkách a nikdy se nekombinují.

Vstupní kontrola SiC modulů, konektorů, RFID desek a terminálu karty.

Kabeláž se svorkami řízenými kroutícím momentem a vizuální kontrolou kvality přechází na každý spoj.

48hodinové vyhoření při 40 °C protokolování, účinnost a stabilita komunikace.

Funkční test každého ochranného vypnutí, včetně poplachu nucené izolace.

Balení, paletizace a fotoreportáž před odesláním se sériovými čísly.

Průvodce dimenzováním: Když tato 180kW skříň není pro vás

Pokud vaše stránky obsluhují pouze 400V auta ve 30minutových relacích, 180kW je více stroje, než provoz ospravedlňuje; 120kW jednotka při nižších investicích vyčistí stejnou frontu. A pokud potřebujete méně než 30minutové doplňování pro 800V nákladní vozy, je to také špatný výběr – toto pracovní zatížení vyžaduje chlazení kapalinou.

AF-DC-180-Y-B-O-4-H vyhovuje místům s dostupným transformátorem 160-250 kVA a ekonomií řízenou dobou provozuschopnosti spíše než hlavním výkonem. Pokud je vaší hlavní starostí soulad se sítí nebo způsoby platby, naše 80kW a 60kW modely sdílejí stejnou platformu skříně.

Kupte si stroj, který dokáže váš transformátor skutečně napájet. Jednotka o výkonu 180 kW na slabé síti, která nikdy nedodá více než 100 kW, je odznak, ne podnikání.

Proč operátoři objednávají přímo z továrny

Zkušební objednávky přijaté od 1 jednotky pro nové trhy; cena kontejneru pro 10+ jednotek.

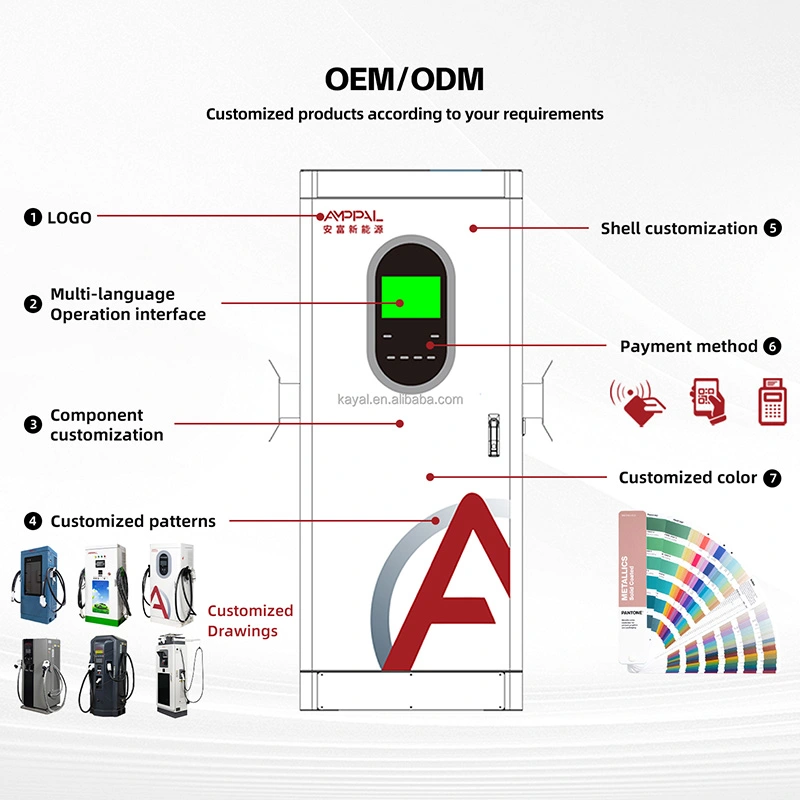

Sklad sestavy opustí za 15-20 pracovních dnů; OEM varianty přidávají asi 7-10 dní.

Záruční nároky jdou k výrobci, nikoli prostřednictvím řetězce prodejců.

Cena náhradního modulu je dohodnuta při nákupu, takže náklady na opravu jsou známy předem.

Anglicky mluvící vzdálená podpora s přístupem k vaší platformě OCPP během uvádění do provozu.

Balení, nakládání a odesílání dokumentů

Skříň se dodává nastojato v překližkové bedně o rozměrech cca 1720 × 850 × 660 mm, s pěnovými rohovými bloky a vakem na vlhkost. Zvedací oka na rámu umožňují vysokozdvižnému vozíku nebo jeřábu pohybovat celou jednotkou, aniž by ji nakláněli.

Plány nakládky jsou vypočítány z rozměrů přepravky na objednávku; čtyři skříně na 40stopý kontejner jsou typickým standardním plánem, vyztuženým na uvazovacích kolejnicích.

Zásilku doprovází exportní balicí list, obchodní faktura a certifikáty; originály certifikátů jsou zasílány samostatně.

Poprodejní servis: MTTR, náhradní sady a dvouleté období

Standardní dvouletá záruka se vztahuje na napájecí moduly, ovladač, HMI, konektory a terminál karty; spotřební materiál, jako jsou kabely, je chráněn proti výrobním vadám.

Doporučené náhradní díly pro bezobslužné místo: jeden napájecí modul a jedna řídicí deska na čtyři skříně, dodáváno s objednávkou.

Typické doby rozlišení: vzdálený reset asi 15 minut, výměna konektoru asi 30, výměna modulu asi 45 minut.

Technici se mohou během diagnostiky připojit k živé relaci OCPP s vaší platformou.

Aktualizace firmwaru jsou přenášeny přes síť, takže opravy přicházejí bez návštěvy.

Součástí doporučeného plánu údržby je půlroční preventivní kontrola - filtry, překontrolování krouticího momentu, opotřebení konektorů.

Instalace a údržba: Špatně vs

Špatně: postavit skříň na holou zem. Vpravo: 150 mm betonová podložka, kotevní šrouby a drenáž svažující se od dveří.

Špatně: jsou uvolněné napájecí a komunikační kabely. Vpravo: oddělené vedení s tažným lanem pro pozdější výměnu.

Špatně: ignorování čtvrtletní kontroly vzduchového filtru. Vpravo: čištění nebo výměna filtrů před horkým obdobím, ne po výletu.

Špatně: považovat alarm izolace za měkké varování. Vpravo: nejprve izolujte pistoli, zaznamenejte údaje a zkontrolujte vlhkost konektoru.

Špatně: výměna modulu, když je skříň pod napětím. Vpravo: uzamčení, potvrďte LED pohotovostního režimu a poté zasuňte náhradní.

Tři operátoři mluví o udržování 180kW jednotek online

Logistický operátor ve Spojených arabských emirátech provozuje čtyři jednotky v bezobslužném pouštním depu. Prach byl skutečným nepřítelem: v létě se dvakrát měsíčně objevovaly izolační alarmy a dálkové resetování většinu z nich zvládlo před směnou v 6 hodin ráno. Jeho stížnost je upřímná – dotyková obrazovka se na přímém slunci leskne, takže HMI je v poledne špatně čitelné.

Řetězec čerpacích stanic v Kazachstánu zaznamenal v zimě každých několik týdnů alarmy ztráty fáze. Místní síť krátce klesla, kabinet to zaprotokoloval a díky trendu na palubní desce byla chyba provozovatele sítě viditelná do týdne. Nebyla potřeba žádná návštěva webu.

Maloobchodní centrum v Mexiku mělo ve dnech 40 °C teplotní alarmy na konektoru. Vyřešilo to vyčištění kontaktů a výměna jedné opotřebované pistole; náhradní zbraň dorazila s původní objednávkou, takže oprava trvala hodinu.

FAQ: Provozování bezobslužného 180kW webu

Otázka: Co se stane, když jednotka vypne ve 2:00?

Odpověď: Chyba je zaznamenána a odeslána na vaši platformu přes OCPP; vzdálený reset z portálu obnoví většinu událostí.

Otázka: Jak přečtu chybový kód?

Odpověď: V protokolu událostí na 7palcové obrazovce nebo ve vaší platformě; každý kód se mapuje do části servisní příručky a vedle kódu se zobrazují aktuální hodnoty.

Otázka: Jaké MTTR bych měl plánovat?

Odpověď: Přibližně 15 minut pro vzdálené resetování a 45 minut pro výměnu modulu na místě.

Otázka: Potřebují izolační alarmy vždy technika?

Odpověď: Ne. Nejprve zkontrolujte vlhkost a nečistoty konektoru; nejjasnější po vyčištění a resetu. Návštěvu vyžadují pouze trvalé nebo opakované alarmy.

Otázka: Může vyměnit napájecí modul jedna osoba?

A: Ano. Modul ve stylu zásuvky se po vypnutí vysune; návod to pokrývá asi na dvě stránky.

Otázka: Které náhradní díly bych měl mít?

Odpověď: Jeden napájecí modul a jedna řídicí deska na čtyři skříně je naše obvyklé doporučení.

Otázka: Vztahuje se záruka na poškození bleskem?

A: Přepěťové události jsou kontrolovány případ od případu; vyměnitelné svodiče přepětí jsou standardní polní díly.

Otázka: Může 180kW pokračovat v nabíjení bez internetu?

A: Ano. Nabíjení pokračuje offline a transakce jsou uloženy a odeslány, když se spojení vrátí.
