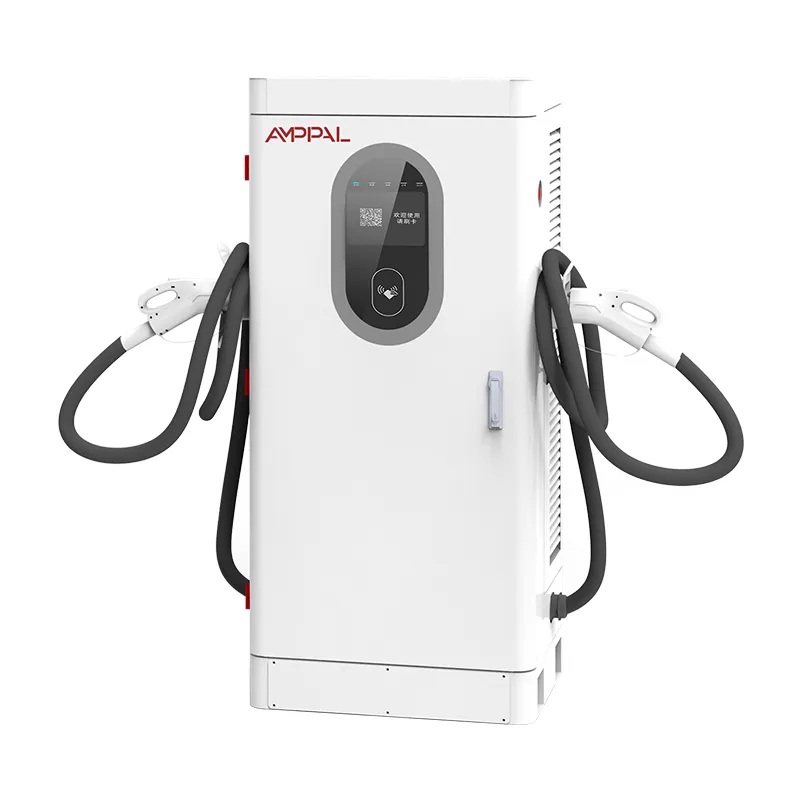

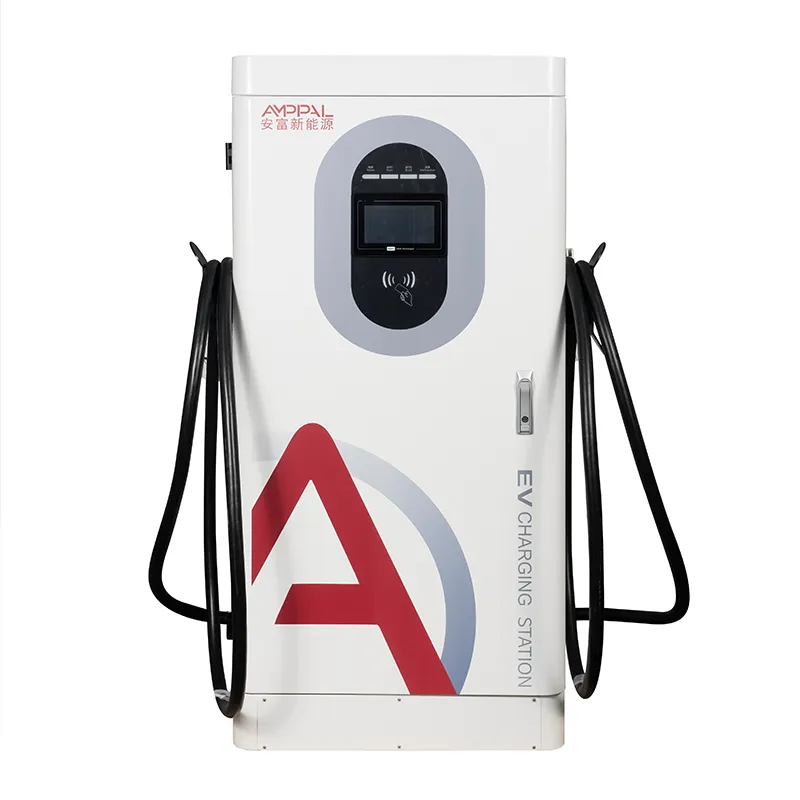

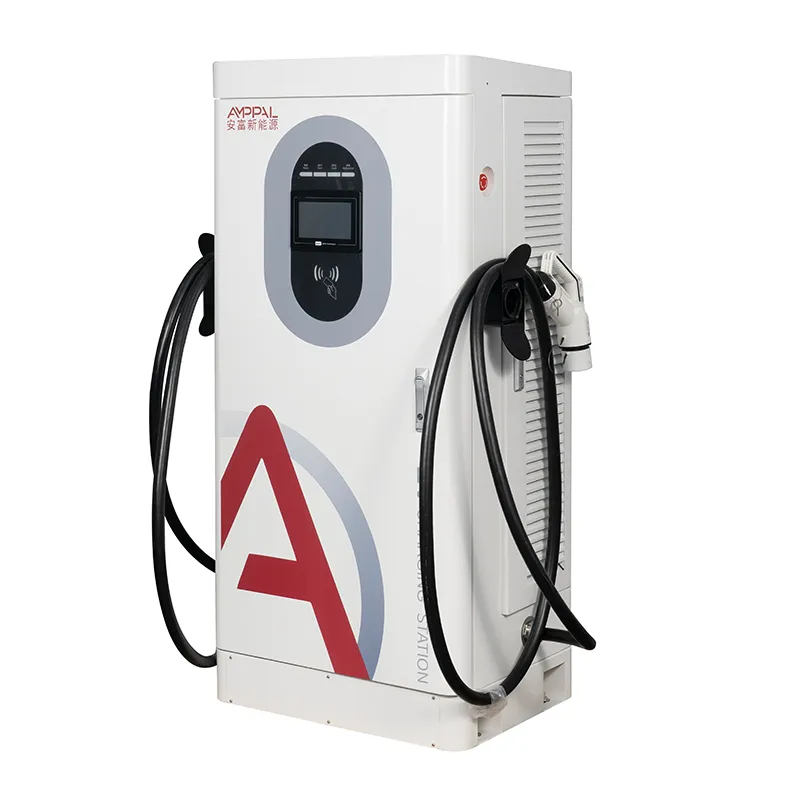

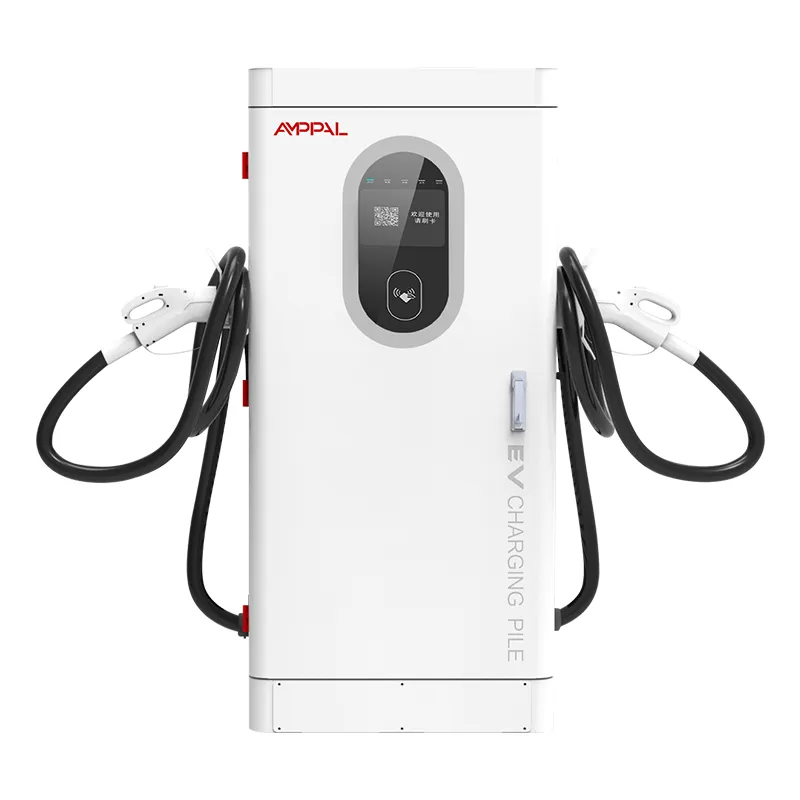

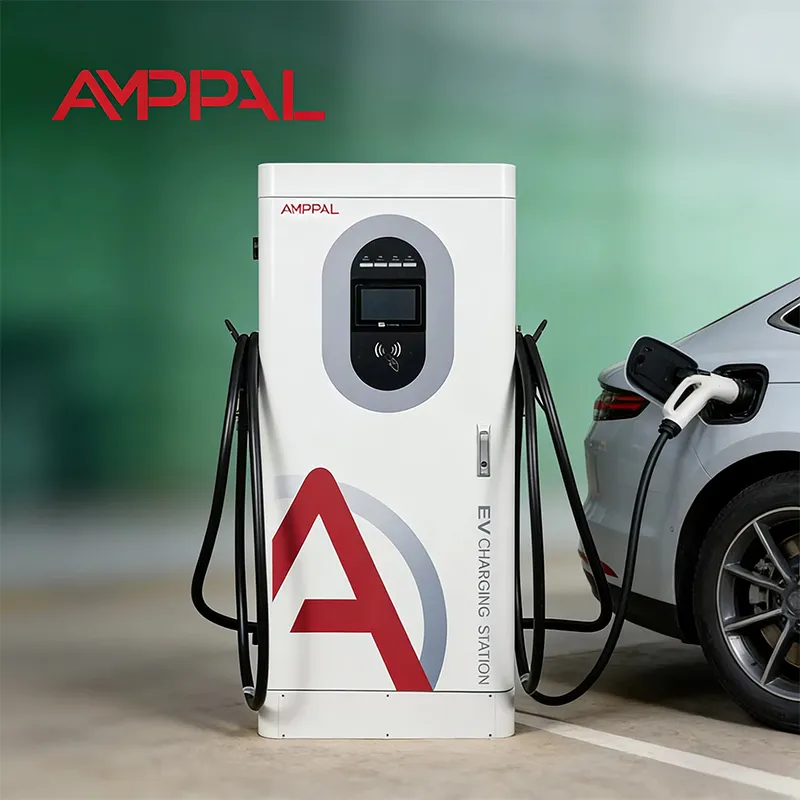

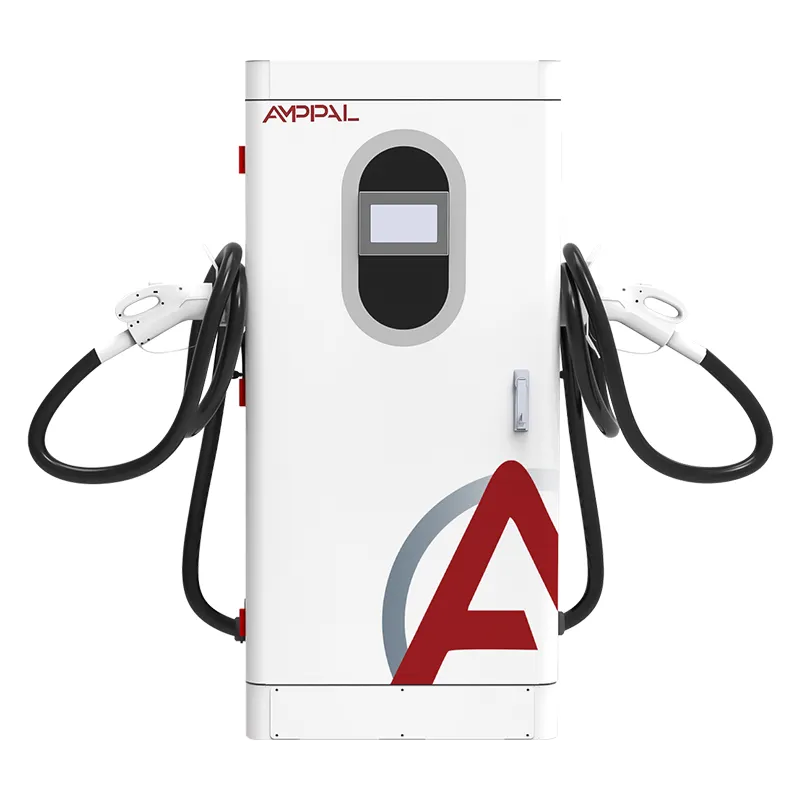

Integrovaná nabíječka 200 kW s ultra vysokým výkonem DC EV pro flotily elektrických autobusů

200kW skříň, která považuje software za součást hardwaru

Většina poruch nabíjení nejsou výpadky napájení. Jsou to poruchy platformy – nabíječka, která nebude mluvit, tarif, který se neaktualizuje, transakce, která se nesmiřuje – a stojí peníze, aniž by v dohledu byla spálená pojistka. AF-DC-200-Y-B-O-4-H je 200kW integrovaná stejnosměrná rychlonabíječka navržená tak, aby softwarová vrstva byla stejně provozuschopná jako výkonový stupeň.

OCPP 1.6j je jazyk, kterým tento kabinet mluví s vaším backendem; Ethernet, 4G a WiFi jsou trubky; RFID, APP a Plug & Charge jsou způsoby, jak řidič dokazuje, kdo je. Každá volba se vztahuje k jinému provoznímu modelu a tato stránka je prochází všemi v pořadí, v jakém se s nimi setkáte. Zveřejňujeme také seznam platforem, na kterých jsme ověřili, takže kupující může zkontrolovat kompatibilitu před podpisem, nikoli po doručení.

Tři způsoby připojení a když každý vyhraje

Ethernet je výchozí pro trvalé stanice: nejnižší latence, žádné problémy se signálem a nejstabilnější nosič pro celou relaci OCPP.

4G se hodí na vzdálená a neobsluhovaná místa, kde je kabeláž drahá; místní SIM plus nastavení APN přivede jednotku online během několika minut.

WiFi vyhovuje dočasným nebo vnitřním instalacím, které sdílejí stávající síť, i když přeplněná pásma mohou způsobit zpoždění srdečního tepu.

Přepnutí při selhání je automatické: skříň sleduje srdeční tep OCPP, a pokud primární spojení klesne, přesune se do zálohy bez ručního kroku.

Bez ohledu na potrubí jsou transakce a hodnoty měřidel lokálně ukládány během výpadků, takže mezera v konektivitě nikdy neznamená mezeru v záznamech o tržbách.

Technické specifikace

Nasazení, kde je integrace backendu nejdůležitější

Stanice pro více značek, kde jedna platforma musí spravovat nabíječky od několika výrobců bez speciálních pouzder.

Stránky s tarify podle doby používání, které se denně mění a jsou na dálku tlačeny operátorem.

Roamingové sítě, kde domácí aplikace řidiče musí autorizovat zahraniční nabíječku.

Firemní a vozové sklady, které potřebují alokaci nákladů na řidiče a zprávy o využití.

Dotované nebo auditované projekty, kde každá kWh musí být dohledatelná v transakčním záznamu.

Jak OCPP 1.6j Onboarding vlastně funguje

Uvedení do provozu začíná identitou: ve výrobě nastavíme sériové číslo nabíječky, verzi OCPP a přihlašovací údaje a do HMI zadáte URL serveru plus autorizační klíč. Při prvním zapnutí skříň odešle BootNotification; platforma odpoví textem Přijato a intervalem srdečního tepu, obvykle 60 sekund.

Následuje konfigurace: tarify, typy konektorů, nastavení offline transakcí a jazyk zobrazení přicházejí jako zprávy ChangeConfiguration z platformy. Poté s vaším týmem spustíme standardní testovací sekvenci – StartTransaction, MeterValues, StopTransaction a DataTransfer check – před spuštěním jednotky.

Stejný postup se opakuje, když později změníte platformy, což je běžné, když operátoři konsolidují backendy. Nic o 200kW jednotce vás nezamyká do cloudu jednoho dodavatele a naši inženýři se mohou připojit k hovoru o migraci, aby předání nepřesáhlo hodinu.

Zabezpečení je součástí stejného nastavení: šifrování TLS na kanálu OCPP, autorizační klíč namísto sdíleného hesla a možnost střídat klíče bez návštěvy webu. Certifikáty a klíče jsou uloženy v řadiči, nikoli ve veřejné síti.

Plug & Charge, RFID a APP: Jaké změny pro backend

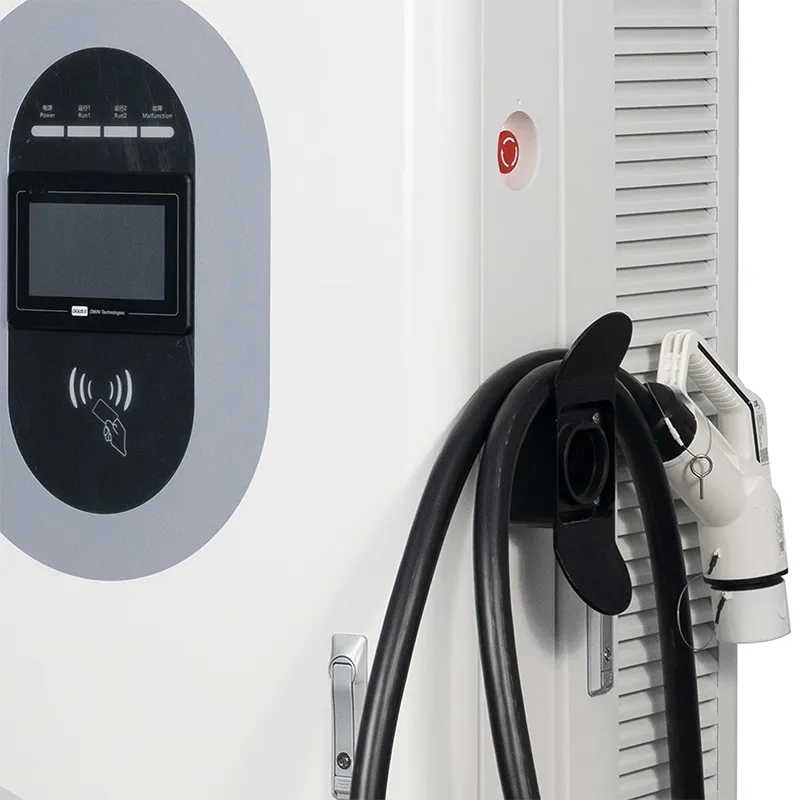

RFID je tažný kůň: karta nebo přívěsek klepne na čtečku, skříň zkontroluje whitelist s platformou a nabíjení začne během několika sekund. Levné a známé, ale karty musí být vydány a nahrazeny při ztrátě.

Nabíjení APP přesune šek do telefonu: naskenujte QR nebo vyberte nabíječku v aplikaci, autorizujte a relace je spojena s účtem. Kartu nelze ztratit, ale datové připojení řidiče musí být živé.

Plug & Charge (ISO 15118) umožňuje autu identifikovat se přes kabel pomocí jeho certifikátu, takže se řidič zapojí a odjede. Je to nejhladší tok a ten, který potřebuje systém správy certifikátů na backendu; skříň posíláme připravenou a vaše platforma to umožňuje. Backend také vlastní smluvní certifikáty, které rozhodují o tom, která vozidla budou přijata – bez nich se auto jednoduše vrátí k RFID nebo APP.

Certifikáty a testy, které je podporují

CE, CB, TÜV, UL a CCC certifikáty jsou drženy pro tento model a sdíleny na vyžádání.

13 bezpečnostních funkcí spadá do souladu s normami EN IEC 61851-1:2019 a 61851-23:2014.

Každá jednotka je z výroby flashována s finálním firmwarem, takže verze na bedně odpovídá certifikátu.

48hodinové spalování při 40 °C zaznamenává výstup, účinnost a stabilitu srdečního tepu OCPP.

Vzorek z každé šarže běží 96 hodin v komoře solné mlhy.

Síťové handshaky s testovacím OCPP serverem jsou součástí finální kontroly kvality a nejsou překvapením pro zákazníky.

Sjezdová stezka s osmi stanicemi

Kryt: CNC děrování, řezání laserem, ohýbání a svařování, poté práškové lakování.

Oddělená vedení pro AC vstupní stupeň a DC napájecí moduly – nikdy nesdílejí lavici.

Vstupní kontrola SiC modulů, konektorů, RFID desek a terminálu karty.

Kabeláž řízená kroutícím momentem s vizuální kontrolou kontroly kvality na každém spoji.

Firmware flash a konfigurace sítě, včetně APN a nastavení serveru.

48hodinové zapálení při 40 °C s nepřetržitým protokolováním komunikace.

Funkční test všech 13 ochran plus simulovaná relace OCPP.

Balení, paletizace a fotoreportáž před odesláním.

Průvodce dimenzováním: Je 200 kW třída výkonu, kterou skutečně potřebujete?

Pokud ještě nemáte platformu a nemáte nikoho, kdo by ji provozoval, je tato skříň špatným prvním nákupem; jednodušší model pouze s RFID bude uveden do provozu rychleji. A pokud web potřebuje 20-30 minut relací pro 400V auta, 120kW vyčistí stejnou frontu při nižších investicích.

Třída 200 kW si vydělává, když jsou vozidla novější a rychlejší – 800V auta při plném výkonu v pásmu konstantního výkonu 300–1000 V – a když podnikání závisí na funkcích platformy: dynamické tarify, roaming, hlášení vozového parku.

Buďte také upřímní ohledně sítě. Pokud stránka nemá spolehlivý ethernetový nebo 4G signál, offline režim zahrnuje nabíjení, ale ne vzdálenou diagnostiku, a to změní váš plán služeb.

Proč kupující uzavírají smlouvu s továrnou, nikoli s prodejcem

Zkušební objednávky od 1 jednotky pro nové trhy; cena kontejneru od 10 jednotek.

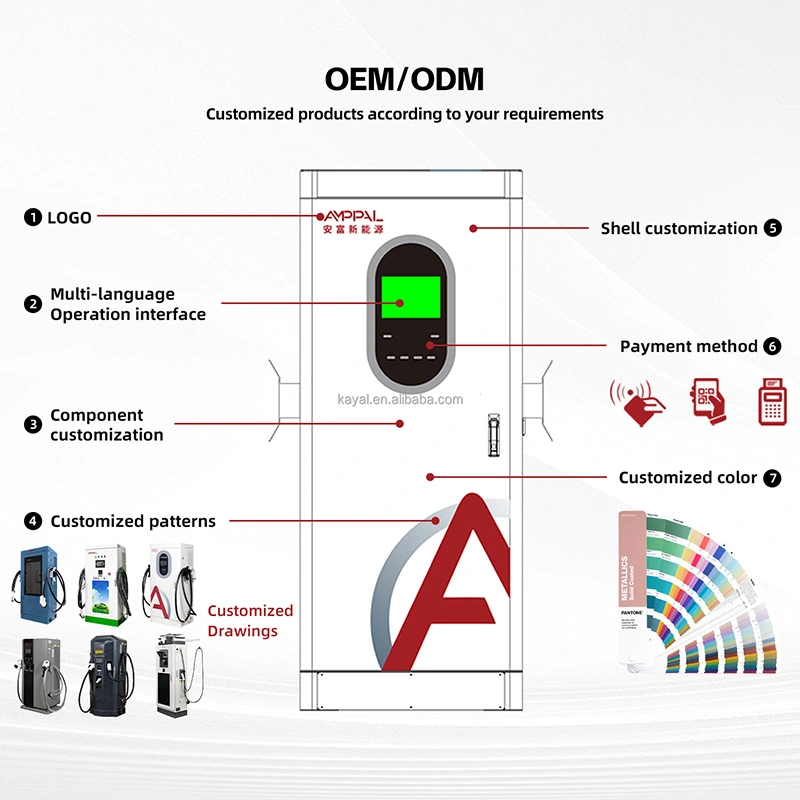

Sklad postaví loď za 15-20 pracovních dnů; Značka OEM přidává 7–10 dní.

Podpora konfigurace OCPP s týmem vaší platformy během uvádění do provozu.

Aktualizace firmwaru a poznámky k vydání přímo od výrobce po dobu záruky.

Kopie certifikátů, protokoly o zkouškách a sériová dokumentace pro audity.

Balení, nakládání a export dokumentů

Každá skříň se dodává nastojato v překližkové bedně o rozměrech cca 1720 × 850 × 660 mm, polstrovaná pěnovými rohy a utěsněná proti vlhkosti. Zvedací oka udržují jednotku v rovině během pohybu vysokozdvižným vozíkem nebo jeřábem.

Plány nakládky jsou vypočítány z rozměrů přepravky na objednávku; čtyři skříně na 40stopý kontejner jsou typickým plánem, vyztuženým na uvazovacích kolejnicích.

Obchodní faktura, balicí list a certifikáty putují se zásilkou; kopie originálu certifikátu zasílá kurýr.

Poprodejní služby: vzdálené operace a dvouleté období

Standardní dvouletá záruka na moduly, kontrolér, HMI a konektory s podporou firmwaru po celou dobu.

Vzdálená konfigurace a změny parametrů se provádí s vámi během živé relace – žádná návštěva webu kvůli aktualizacím tarifů nebo jazyků.

Aktualizace firmwaru jsou odesílány přes síť s cestou vrácení, pokud se vydání chová nesprávně.

Analyzujeme s vámi protokoly OCPP, když se na vaší platformě objeví problém s transakcí nebo srdečním tepem.

Náhradní řídicí desky a moduly jsou skladem; výměna modulu trvá na místě asi 45 minut.

Instalace a nastavení sítě: Špatně vs

Špatně: spoléhání se na veřejnou WiFi pro stálou stanici. Vpravo: Ethernet nebo 4G jako primární, WiFi pouze jako záloha.

Špatně: přeskočení testu APN před uvedením do provozu. Vpravo: kontrola SIM v terénu s testem počtu dat v první den.

Špatně: ponechání výchozích továrních hesel na místě. Vpravo: nastavení přihlašovacích údajů HMI a vzdáleného přístupu při prvním zapnutí.

Špatně: předpokládáme, že offline účtování znamená offline příjmy. Vpravo: Konfigurace offline tarifu a týdenní kontrola sestavy odsouhlasení.

Špatně: aktualizace firmwaru během špičky. Vpravo: plánování aktualizací pro okno s nízkým provozem s plánem vrácení.

Špatně: přepsání funkční konfigurace během aktualizace. Vpravo: nejprve se exportuje sada parametrů, takže rollback obnoví přesně předchozí stav.

Tři Field Reports o integraci backendu

Malajský operátor vozového parku provozuje 200kW jednotky pro elektrické dodávkové vozy a potřebuje hlášení na řidiče. Nástup do OCPP trval odpoledne s naším technikem na zavolání; stížnost, která se objevila později, byla skutečná - první sestavení firmwaru zaznamenávalo hodnoty měřidel v lichých intervalech, opravené síťovým pushem během týdne.

Prodejce pohonných hmot v Turecku se připojil k roamingovému agregátoru, aby obsluhoval zahraniční řidiče. Plug & Charge bylo zapnuto na straně platformy, aniž byste se dotkli skříní, a RFID zůstalo aktivní jako záložní pro půjčovny aut bez certifikátů.

Místo v jižním Chile má nerovnoměrné 4G a žádnou možnost Ethernetu. Offline režim udržoval relace v běhu přes dvoudenní výpadek a transakce ve frontě byly po návratu spojení čistě odsouhlaseny. Jediný problém operátora: změny tarifů přicházejí pouze tehdy, když to konektivita umožňuje, takže denně kontrolují palubní desku.

FAQ: Integrační a backendové otázky

Otázka: Které verze OCPP skříň podporuje?

Odpověď: OCPP 1.6j je standardní, 2.0 je k dispozici na vyžádání pro nové projekty.

Otázka: Mohu jej připojit ke svému vlastnímu serveru namísto komerční platformy?

Odpověď: Ano, funguje jakýkoli server OCPP 1.6j; poskytujeme konfigurační kroky.

Otázka: Co se stane s transakcemi, pokud síť klesne?

Odpověď: Relace pokračují lokálně, transakce se ukládají a po návratu odkazu se odsouhlasí s platformou; čekající fronta zůstane do té doby viditelná v HMI.

Otázka: Jak je povoleno Plug & Charge?

Odpověď: Skříň se dodává připravená; vaše platforma vydává a spravuje certifikáty ISO 15118.

Otázka: Potřebuji pro každou nabíječku novou SIM kartu?

Odpověď: Typická je jedna datová SIM na skříň, ačkoli sdílené APN funguje také se správným nastavením.

Otázka: Jak fungují aktualizace firmwaru?

Odpověď: Jsou přenášeny po síti, s cestou vrácení zpět a s poznámkami k vydání z výroby.

Otázka: Moje nabíječka se v platformě nezobrazuje – kde mám začít?

Odpověď: Zkontrolujte protokol srdečního tepu, adresu URL serveru a autorizační klíč; že trio řeší většinu případů.

Otázka: Může 200kW jednotka roaming s jinými sítěmi?

Odpověď: Ano, prostřednictvím roamingových dohod vaší platformy; skříň nepotřebuje žádný další hardware kromě standardního připojení OCPP.
